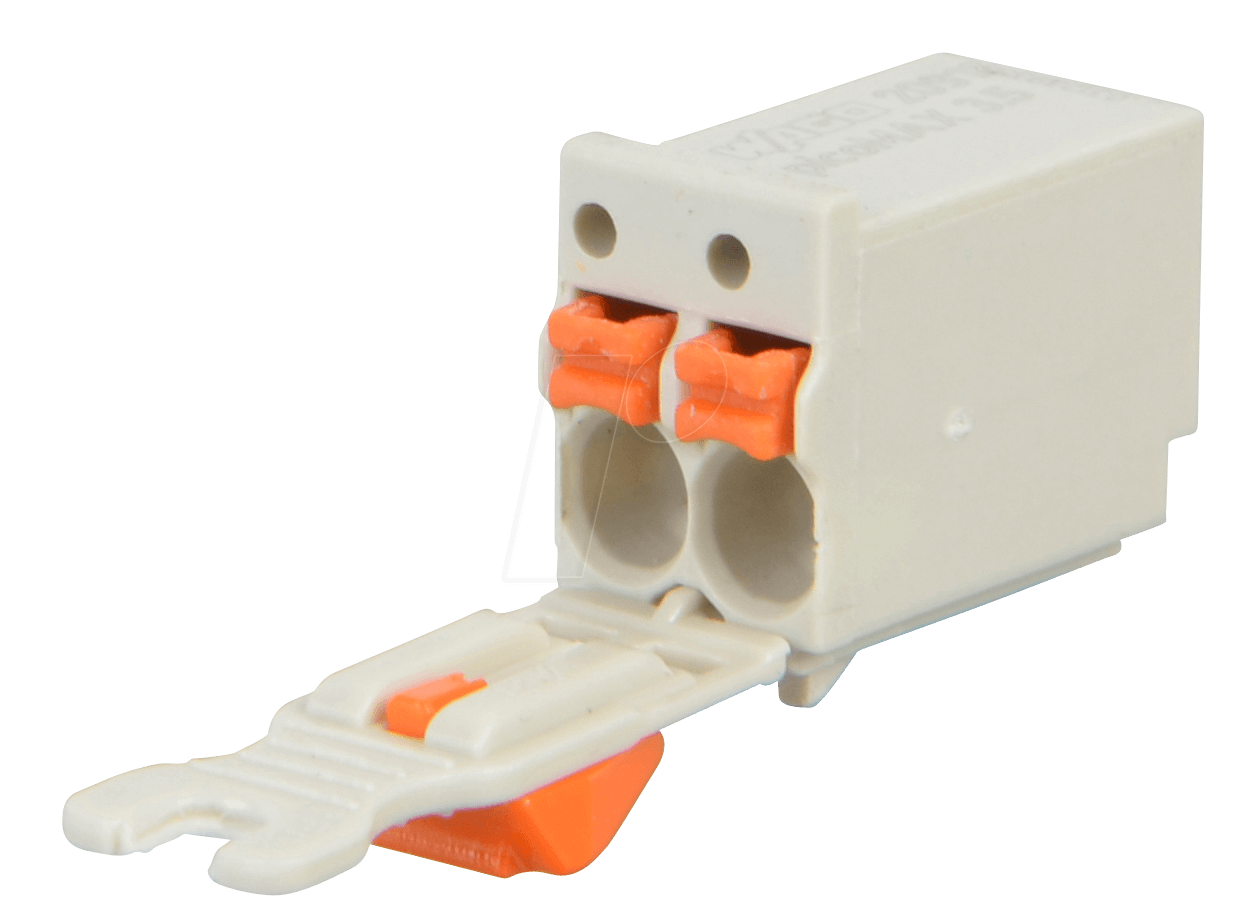

Effiziente und sichere Verbindungen für anspruchsvolle Elektroinstallationen: WAGO 2091-1102 – picoMAX 3.5 Federleiste 2-polig
Die WAGO 2091-1102 picoMAX 3.5 Federleiste 2-polig ist die ideale Lösung für Elektrofachkräfte, die eine schnelle, zuverlässige und platzsparende Verbindungstechnik für die Verdrahtung von Geräten, Leuchten und Anlagenkomponenten benötigen. Sie löst das Problem umständlicher und zeitaufwendiger Schraubverbindungen und ermöglicht eine signifikant reduzierte Installationszeit bei gleichzeitig höchster Betriebssicherheit.
Innovatives Verbindungskonzept für maximale Effizienz
Im Gegensatz zu herkömmlichen Verbindungsklemmen, die oft manuelles Werkzeug und sorgfältiges Anziehen erfordern, setzt die picoMAX 3.5 Federleiste auf die bewährte WAGO CAGE CLAMP®-Technologie. Diese bietet eine federbasierte Klemmung, die eine dauerhaft sichere und vibrationsfeste Verbindung gewährleistet, selbst unter anspruchsvollen Umgebungsbedingungen. Die kompakte Bauform und der einfache Anschluss reduzieren das Fehlerpotenzial und beschleunigen den Installationsprozess erheblich, was sie zur überlegenen Wahl für professionelle Elektroinstallationen macht.
Wesentliche Vorteile der WAGO 2091-1102 picoMAX 3.5 Federleiste 2-polig
- Schnelle und werkzeuglose Installation: Einfaches Abisolieren des Leiters und Einschieben in die Klemme – die Verbindung steht in Sekundenschnelle.
- Sichere und dauerhafte Klemmung: Die integrierte Federkraft sorgt für einen konstanten Anpressdruck und verhindert ein Lockern der Verbindung durch Vibrationen.
- Kompaktes Design: Die schlanke Bauform minimiert den Platzbedarf im Verteilerkasten oder Gehäuse, was besonders in beengten Einbausituationen von Vorteil ist.
- Hohe Strombelastbarkeit: Ausgelegt für eine Nennstrombelastbarkeit von 16 A und eine Nennspannung von 400 V, erfüllt sie die Anforderungen gängiger Elektroinstallationen.
- Vielseitige Anwendungsbereiche: Geeignet für massive und feindrähtige Leiter von 0,5 mm² bis 2,5 mm², was eine breite Palette von Anwendungen abdeckt.
- Verhindert Falschanschlüsse: Die intelligente Konstruktion mit klar definierten Anschlusspunkten minimiert das Risiko von Verdrahtungsfehlern.
- Wieder lösbar: Die Verbindung kann bei Bedarf einfach und ohne Beschädigung des Leiters wieder gelöst werden, was Wartung und Änderungen erleichtert.
- Robustes Material: Gefertigt aus hochwertigen Kunststoffen, die eine Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen gewährleisten.
Technische Spezifikationen und Eigenschaften
| Eigenschaft | Detail |
|---|---|
| Hersteller | WAGO |
| Serie | picoMAX 3.5 |
| Artikelnummer | 2091-1102 |
| Polanzahl | 2 |
| Anschlussart | Federklemme (CAGE CLAMP®) |
| Leiterquerschnitt (massiv) | 0,5 mm² – 2,5 mm² |
| Leiterquerschnitt (feindrähtig) | 0,5 mm² – 2,5 mm² |
| Nennstrom | 16 A |
| Nennspannung | 400 V |
| Anschlussdichte | Sehr hoch durch kompaktes Design |
| Isolierstoff | Hochleistungskunststoff (flammhemmend) |
| Umgebungstemperatur (Betrieb) | -60 °C bis +85 °C |
| Farbe | Hellgrau |
| Zulassungen | VDE, UL, CSA (entsprechend den Normen für elektrische Verbindungsgeräte) |
Material und Konstruktionsmerkmale
Die WAGO 2091-1102 picoMAX 3.5 Federleiste ist aus einem robusten und schwerentflammbaren Hochleistungskunststoff gefertigt. Dieses Material erfüllt strenge Sicherheitsstandards und gewährleistet eine hohe elektrische Isolationsfähigkeit sowie mechanische Stabilität, selbst bei wechselnden Temperaturen. Die interne CAGE CLAMP®-Feder besteht aus korrosionsbeständigem Federstahl, der eine konstante und zuverlässige Klemmkraft über die gesamte Lebensdauer des Produkts sicherstellt. Die präzise gefertigten Kontakte minimieren den Übergangswiderstand und tragen so zur Energieeffizienz bei.
Einsatzmöglichkeiten und Anwendungsszenarien
Die Vielseitigkeit der WAGO 2091-1102 picoMAX 3.5 Federleiste 2-polig eröffnet ein breites Spektrum an Einsatzmöglichkeiten. Sie ist prädestiniert für die Verdrahtung in:
- Schaltschrankbau: Schnelle und sichere Montage von Steuerungs- und Verteilerkabeln.
- Leuchteninstallationen: Vereinfachte und normgerechte Verbindung von Deckenleuchten, Einbaustrahlern und LED-Bändern.
- Geräteanschlüsse: Zuverlässige Verdrahtung von Hausgeräten, Maschinenkomponenten und industriellen Anlagen.
- Elektronikgehäuse: Platzsparende und sichere Stromversorgung von elektronischen Modulen.
- Verteilungs- und Anschlussdosen: Effiziente Durchführung von Verbindungen in Standard-Installationsumgebungen.
- Solar- und Photovoltaikanlagen: Sicherer Anschluss von Solarmodulen und Wechselrichtern.
- Hausautomatisierungssysteme: Zuverlässige Vernetzung von Sensoren, Aktoren und Steuergeräten.
Dank ihrer hohen Schutzart und Beständigkeit gegenüber Umwelteinflüssen eignet sie sich auch für anspruchsvolle Umgebungen.
Sicherheitsaspekte und Normenkonformität
Die WAGO 2091-1102 picoMAX 3.5 Federleiste 2-polig entspricht den relevanten internationalen Normen und Vorschriften für elektrische Verbindungsgeräte. Dies gewährleistet höchste Sicherheit für Installateure und Endnutzer. Die Konformität mit VDE-, UL- und CSA-Standards unterstreicht die Zuverlässigkeit und Qualität dieses Produkts. Die CAGE CLAMP®-Technologie ist seit Jahrzehnten erprobt und steht für eine sichere und wartungsfreie Verbindung, die den Anforderungen moderner Elektroinstallationen vollumfänglich gerecht wird.
Präzision und Handhabung: Ein Leitfaden
Die Handhabung der picoMAX 3.5 Federleiste ist bewusst einfach gehalten, um Fehler zu minimieren und die Effizienz zu maximieren. Das abisolierte Ende des Leiters wird einfach in die vorgesehene Öffnung eingeführt. Die innenliegende Federdrückklemme greift den Leiter sicher und sorgt für einen festen Kontakt. Ein vorsichtiges Ziehen am Leiter bestätigt den Halt. Für das Lösen wird üblicherweise ein standardmäßiger Schraubendreher (typischerweise Schlitz) verwendet, der in die entsprechende Entriegelungsöffnung eingeführt wird, um die Federkraft zu lösen.
Pflege und Wartung
Aufgrund der wartungsfreien Natur der CAGE CLAMP®-Technologie ist keine regelmäßige Wartung im klassischen Sinne erforderlich. Die dauerhaft wirksame Federkraft von WAGO-Klemmen garantiert eine sichere Verbindung über die gesamte Lebensdauer der Installation. Es wird lediglich empfohlen, die Umgebung auf Staubansammlungen oder Feuchtigkeit zu prüfen, die die allgemeine Funktionsfähigkeit der Elektroinstallation beeinträchtigen könnten. Die hochwertigen Materialien der Klemme sind zudem korrosionsbeständig und unempfindlich gegenüber den meisten Umwelteinflüssen.
FAQ – Häufig gestellte Fragen zu WAGO 2091-1102 – picoMAX 3.5 Federleiste 2-polig
Was ist der Hauptvorteil der picoMAX 3.5 Federleiste im Vergleich zu herkömmlichen Schraubklemmen?
Der Hauptvorteil liegt in der werkzeuglosen und deutlich schnelleren Installation. Die integrierte Feder sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung, die bei Schraubklemmen oft erst durch regelmäßiges Nachziehen gewährleistet wird. Dies spart erheblich Zeit und reduziert das Risiko von Installationsfehlern.
Welche Leiterquerschnitte können mit der WAGO 2091-1102 verbunden werden?
Diese Federleiste ist für massive und feindrähtige Leiter mit einem Querschnitt von 0,5 mm² bis maximal 2,5 mm² ausgelegt.
Ist die Verbindung wieder lösbar?
Ja, die Verbindung kann bei Bedarf einfach und ohne Beschädigung des Leiters gelöst werden, indem ein geeignetes Werkzeug in die Entriegelungsöffnung eingeführt wird.
Für welche Spannungen und Ströme ist die Federleiste ausgelegt?
Die WAGO 2091-1102 picoMAX 3.5 Federleiste ist für eine Nennspannung von 400 V und eine Nennstrombelastbarkeit von 16 A zugelassen.
Welche Vorteile bietet das kompakte Design der picoMAX Serie?
Das kompakte Design ermöglicht eine höhere Anschlussdichte in Schaltschränken, Anschlussdosen oder Gehäusen. Dies ist besonders vorteilhaft in beengten Einbausituationen, wo jeder Millimeter Platz zählt.
Ist die Federleiste für den Einsatz im Außenbereich oder in feuchten Umgebungen geeignet?
Die WAGO 2091-1102 ist für den Einsatz in trockenen Innenräumen konzipiert und erfüllt die entsprechenden Isolationsklassen. Für spezielle Umgebungen mit hoher Feuchtigkeit oder extremen Temperaturen sind möglicherweise spezifische Schutzmaßnahmen oder andere WAGO-Produkte erforderlich.
Was bedeutet die CAGE CLAMP®-Technologie?
CAGE CLAMP® ist die proprietäre Klemmtechnologie von WAGO, die auf einer integrierten Feder basiert. Diese Feder übt einen konstanten Klemmdruck auf den Leiter aus und gewährleistet so eine sichere, vibrationsfeste und wartungsfreie Verbindung. Sie löst das Problem des Nachlassens von Schraubverbindungen.
