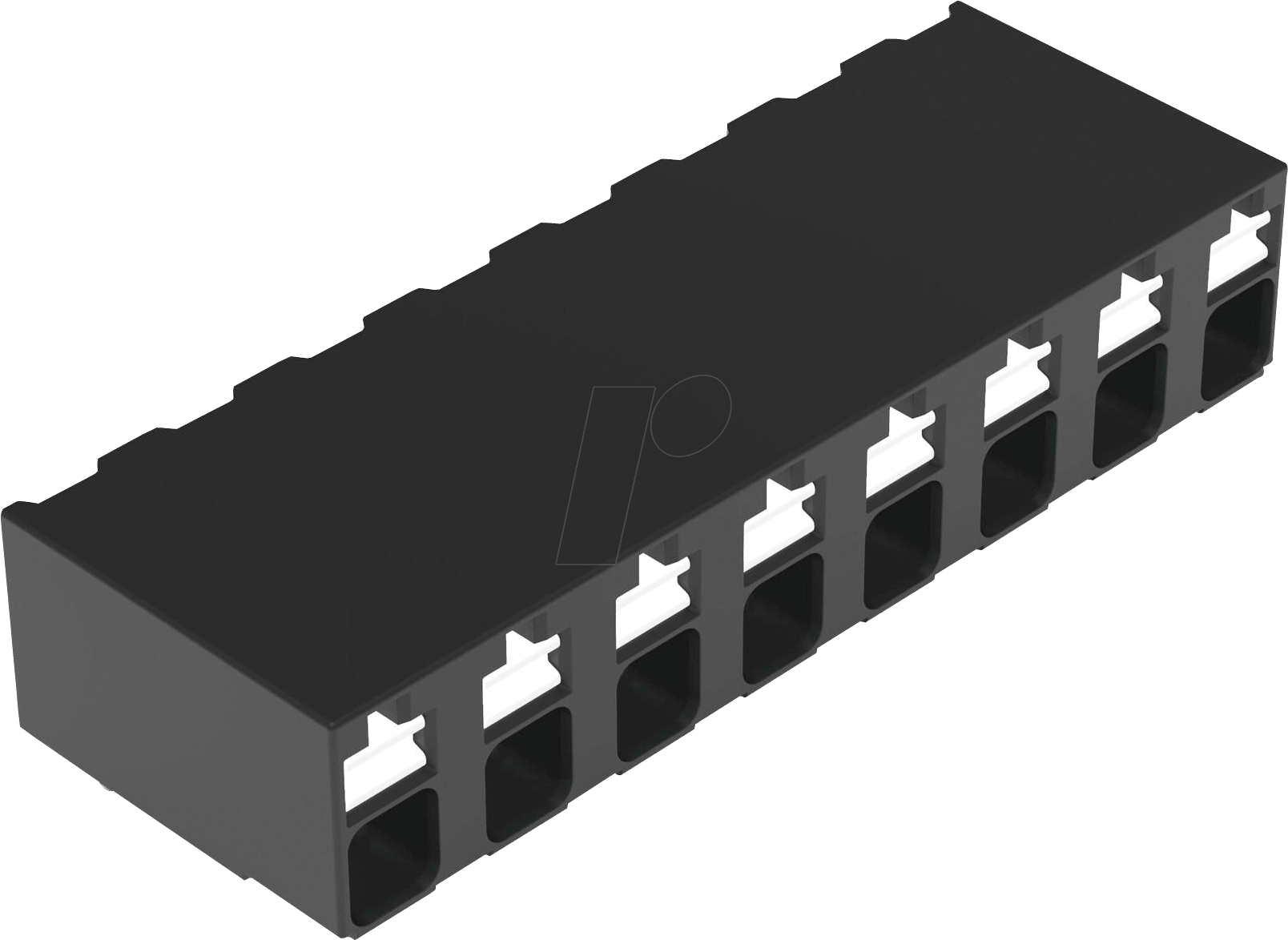

WAGO 2086-3228 – THR-Leiterplattenklemme: Effiziente und sichere Verbindungen für Ihre Elektronikprojekte
Sie suchen nach einer zuverlässigen und zeitsparenden Lösung zur Verdrahtung auf Leiterplatten? Die WAGO 2086-3228 THR-Leiterplattenklemme mit Druckmechanismus wurde entwickelt, um Installationsingenieuren, Elektronikentwicklern und Automatisierungstechnikern eine überlegene Alternative zu herkömmlichen Lötverbindungen zu bieten. Diese Klemme ermöglicht eine schnelle und fehlersichere Montage von Leitern mit einem Querschnitt von bis zu 1,5 mm² und bietet dank ihrer 8-poligen Ausführung höchste Flexibilität für komplexe Schaltungen.
Präzision und Effizienz durch innovative Technologie
Die WAGO 2086-3228 repräsentiert die nächste Generation der Leiterplattenverdrahtung. Im Gegensatz zu zeitaufwendigen und fehleranfälligen Lötprozessen, die oft spezielle Werkzeuge und eine kontrollierte Umgebung erfordern, setzt diese THR-Klemme (Through-Hole Reflow) auf den bewährten und benutzerfreundlichen WAGO-Druckmechanismus. Dies bedeutet: kein Abisolieren mit Präzision, kein Verlöten, sondern ein einfaches Stecken des Leiters, das sofort für eine elektrische Verbindung sorgt.
Die Vorteile dieses Ansatzes sind signifikant:
- Zeit- und Kostenersparnis: Deutlich reduzierte Montagezeiten im Vergleich zu Lötverbindungen, was sich direkt in geringeren Produktionskosten niederschlägt.
- Reduzierte Fehlerquote: Der integrierte Federkraftanschluss minimiert das Risiko von Kalten Lötstellen oder fehlerhaften Verbindungen, die zu kostspieligen Ausfällen führen können.
- Hohe Vibrationsfestigkeit: Die federbasierte Klemmkraft sorgt für eine dauerhaft sichere Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen mit starken Vibrationen.
- Flexibilität und Nachrüstbarkeit: Leiter lassen sich einfach und werkzeuglos wieder lösen, was nachträgliche Anpassungen oder Reparaturen erheblich erleichtert.
- Kompatibilität mit Reflow-Prozessen: Als THR-Klemme ist die 2086-3228 für die Bestückung im Reflow-Lötverfahren ausgelegt und fügt sich nahtlos in moderne SMD-Produktionslinien ein.
- Platzoptimierung: Die kompakte Bauweise und die 8-polige Ausführung ermöglichen eine hohe Kontaktdichte auf der Leiterplatte.
Technische Überlegenheit für anspruchsvolle Anwendungen
Die Konstruktion der WAGO 2086-3228 basiert auf jahrzehntelanger Erfahrung und dem unermüdlichen Streben nach Perfektion in der elektrischen Verbindungstechnik. Jedes Detail ist darauf ausgelegt, maximale Leistung, Sicherheit und Langlebigkeit zu gewährleisten. Der integrierte Druckmechanismus, oft auch als Hebel- oder Federklemmen-Prinzip bekannt, übt eine konstant hohe Klemmkraft aus, die unabhängig von der Leiterbeschaffenheit für eine zuverlässige Stromübertragung sorgt.
Diese Klemme ist konzipiert für die Integration in eine breite Palette von elektronischen Geräten und Systemen:
- Automatisierungstechnik: Zur Anbindung von Sensoren, Aktoren und Steuergeräten, wo Zuverlässigkeit und schnelle Installation entscheidend sind.
- Industrielle Steuerungssysteme: In Schaltschränken und dezentralen Steuereinheiten für eine robuste und wartungsarme Verdrahtung.
- Haushaltsgeräte: Für die sichere und effiziente Stromversorgung in modernen Küchengeräten, Heizungssteuerungen und Klimaanlagen.
- Beleuchtungstechnik: Zur einfachen und sicheren Konfektionierung von LED-Treibern und Lichtleisten.
- Mess- und Regelungstechnik: In anspruchsvollen Umgebungen, die eine hohe Präzision und Störungsunanfälligkeit erfordern.
Konstruktionsmerkmale und Materialqualität
Die herausragende Leistung der WAGO 2086-3228 ist das Ergebnis der sorgfältigen Auswahl von Materialien und der präzisen Fertigung. Das Gehäusematerial ist typischerweise ein hochtemperaturbeständiger Kunststoff, der den Anforderungen des Reflow-Lötens standhält und gleichzeitig ausgezeichnete elektrische Isolationseigenschaften bietet. Die elektrischen Kontakte sind aus korrosionsbeständigen Legierungen gefertigt, die eine geringe Übergangswiderstand aufweisen und über die gesamte Lebensdauer des Gerätes eine stabile elektrische Verbindung gewährleisten.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktname | WAGO 2086-3228 – THR-Leiterplattenklemme |
| Anschlussart | THR (Through-Hole Reflow) mit integriertem Druckmechanismus |
| Polzahl | 8 |
| Leiterquerschnitt (min.) | 0,14 mm² |
| Leiterquerschnitt (max.) | 1,5 mm² |
| Leitertyp | Massiv- und Litzenleiter |
| Anschlussprinzip | Federklemme (CAGE CLAMP® S TECHNOLOGY-ähnlich) |
| Gehäusematerial | Hochtemperaturbeständiger und schwer entflammbarer Kunststoff (typischerweise Polyamid) |
| Kontakmaterial | Kupferlegierung mit hoher Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperatur | Je nach spezifischer Ausführung und Zulassung, üblicherweise -40 °C bis +105 °C oder höher |
| Nennspannung | Gemäß relevanter Normen und Zulassungen (z.B. 250 V oder 400 V) |
| Nennstrom | Gemäß relevanter Normen und Zulassungen (z.B. 10 A oder 15 A) |
| Befestigungsart | Durchsteckmontage (THR) auf Leiterplatten |
| Isolationsgruppe | Entsprechend den VDE/IEC-Schutzklassen |
Maximale Anwendersicherheit und Konformität
Die WAGO 2086-3228 wird unter strikter Einhaltung internationaler Qualitäts- und Sicherheitsnormen gefertigt. Dies gewährleistet nicht nur die Zuverlässigkeit des Produkts, sondern auch die Konformität Ihrer Endprodukte mit den geltenden Vorschriften. Die integrierte Federkraft verhindert das Lockern von Verbindungen durch thermische Ausdehnung oder mechanische Beanspruchung und bietet somit ein Höchstmaß an Betriebssicherheit.
Die Vorteile für Ihre Sicherheit:
- Reduziertes Brandrisiko: Die Verwendung von schwer entflammbaren Materialien und die sichere Kontaktierung minimieren die Gefahr von Kurzschlüssen und Überhitzung.
- Schutz vor elektrischem Schlag: Die konstruktive Ausgestaltung schützt vor versehentlichem Berühren spannungsführender Teile.
- Langfristige Zuverlässigkeit: Die hohe Korrosionsbeständigkeit der Kontakte und die Stabilität der Federklemme sorgen für eine dauerhaft sichere elektrische Verbindung über die gesamte Lebensdauer des Geräts.
- Geprüfte Qualität: Umfassende Zertifizierungen (z.B. UL, VDE) bestätigen die Einhaltung höchster Sicherheitsstandards.
FAQ – Häufig gestellte Fragen zu WAGO 2086-3228 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 8-polig
Was sind die Hauptvorteile der WAGO 2086-3228 gegenüber Lötverbindungen?
Die Hauptvorteile liegen in der deutlich schnelleren und einfacheren Montage, der Reduzierung von Fehlern, der höheren Vibrationsfestigkeit und der Möglichkeit des werkzeuglosen Leiterwechselns. Dies führt zu erheblichen Zeit- und Kosteneinsparungen in der Produktion.
Ist diese Klemme für die automatische Bestückung geeignet?
Ja, als THR-Klemme ist die WAGO 2086-3228 explizit für die Bestückung im Reflow-Lötverfahren auf Leiterplatten konzipiert und damit ideal für die automatische Fertigungslinie.
Welche Arten von Leitern kann ich mit der WAGO 2086-3228 verbinden?
Die Klemme ist für die Aufnahme von massiven und litzenförmigen Leitern mit einem Querschnitt von 0,14 mm² bis 1,5 mm² ausgelegt. Dies deckt einen sehr breiten Anwendungsbereich ab.
Wie stellt die Federklemme eine dauerhaft sichere Verbindung sicher?
Der integrierte Druckmechanismus übt eine konstante Federkraft aus, die den Leiter fest im Kontakt hält. Diese Kraft kompensiert thermische Ausdehnungen und verhindert ein Lockern der Verbindung, auch bei Vibrationen.
Ist die Klemme für den Einsatz in rauen Umgebungen geeignet?
Dank der hochwertigen Materialien wie hochtemperaturbeständigem Kunststoff und korrosionsbeständigen Kontakten ist die WAGO 2086-3228 für den Einsatz in vielen industriellen und anspruchsvollen Umgebungen konzipiert. Die genaue Eignung hängt von den spezifischen Umgebungsbedingungen und den vorliegenden Zulassungen ab.
Muss ich spezielle Werkzeuge für die Installation der Leiter verwenden?
Nein, der Anschluss von Leitern erfolgt einfach und werkzeuglos durch Einschieben des abisolierten Leiters in die dafür vorgesehene Öffnung und das Betätigen des Druckmechanismus. Auch das Lösen der Leiter ist in der Regel ohne Werkzeug möglich.
Welche Bedeutung hat die „THR“ in der Produktbezeichnung?
THR steht für „Through-Hole Reflow“. Dies bedeutet, dass die Anschlusspins der Klemme durch die Leiterplatte gesteckt werden (Through-Hole) und die Lötverbindung dann im Reflow-Lötverfahren hergestellt wird. Dies ermöglicht die Integration in bestehende SMD-Produktionsprozesse.
