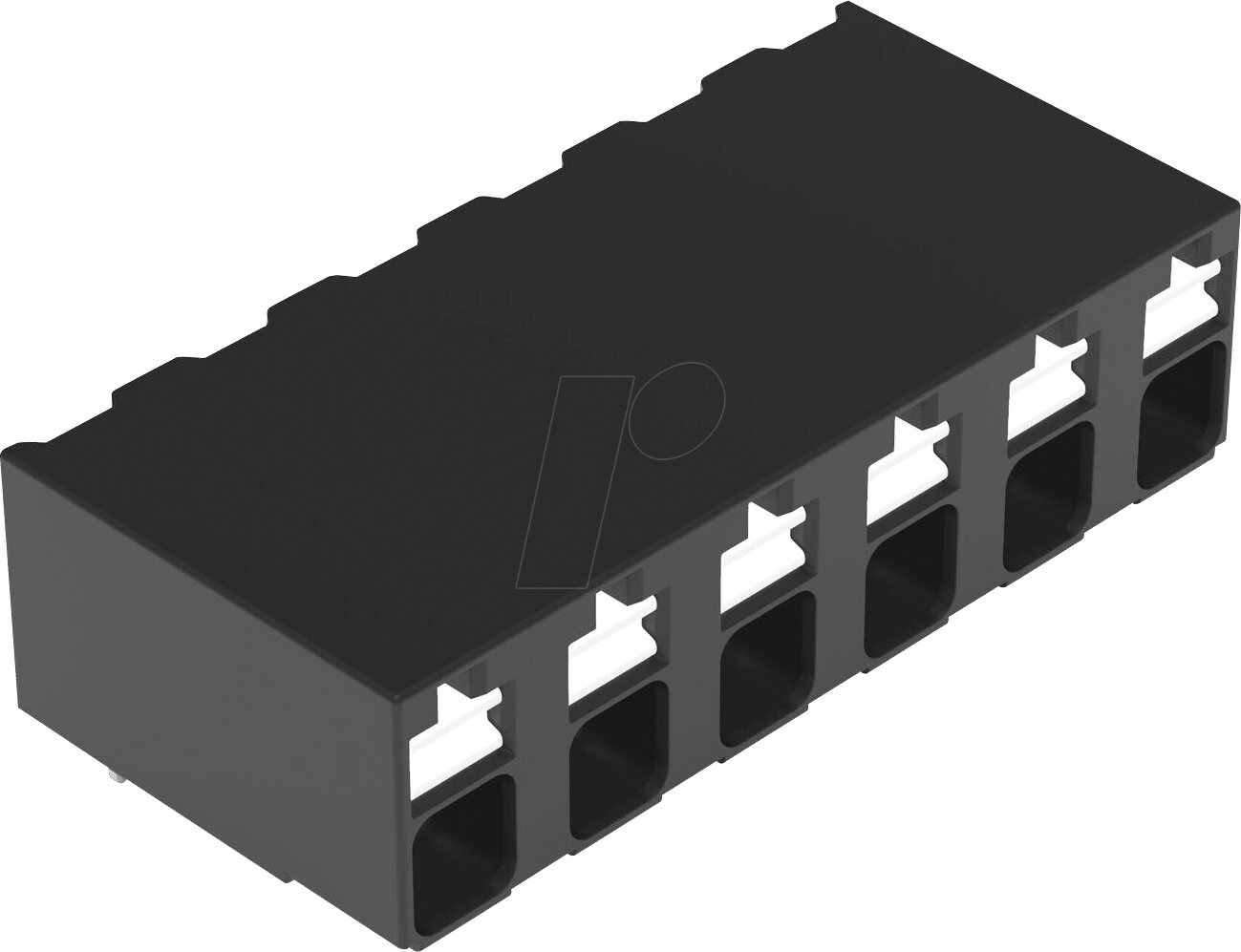

WAGO 2086-3226 – THR-Leiterplattenklemme: Effiziente und Sichere Verdrahtung für Profis
Sie suchen nach einer zuverlässigen Lösung zur dauerhaften und sicheren Verbindung von Drähten auf Leiterplatten? Die WAGO 2086-3226 THR-Leiterplattenklemme mit integriertem Drücker ist die ideale Wahl für Ingenieure, Automatisierungstechniker und Entwickler, die Wert auf schnelle, fehlerfreie Installation und höchste Betriebssicherheit legen. Diese Klemme löst das Problem komplexer und zeitaufwändiger Lötverbindungen und ermöglicht eine zukunftssichere Installation im reflow-fähigen THR-Verfahren.
Maximale Effizienz durch innovative Technologie
Die WAGO 2086-3226 THR-Leiterplattenklemme revolutioniert die Art und Weise, wie Sie elektrische Verbindungen auf Leiterplatten realisieren. Durch die Kombination aus der bewährten CAGE CLAMP® Verbindungstechnologie und dem intuitiven Drücker bietet sie eine unübertroffene Benutzerfreundlichkeit und Effizienz. Die THR-Technologie (Through-Hole Reflow) ermöglicht die Montage der Klemme im selben Lötprozess wie andere SMD-Bauteile, was den gesamten Fertigungsprozess erheblich vereinfacht und beschleunigt.
Vorteile der WAGO 2086-3226 THR-Leiterplattenklemme
- Schnelle und Werkzeuglose Verdrahtung: Der integrierte Drücker ermöglicht das einfache und sichere Einsetzen von Aderleitern ohne Spezialwerkzeug.
- Zuverlässige CAGE CLAMP® Verbindung: Sorgt für eine dauerhaft sichere und vibrationsbeständige Verbindung, auch unter anspruchsvollen Umgebungsbedingungen.
- Optimiert für THR-Prozesse: Speziell entwickelt für das Durchsteck-Reflow-Löten, was den Automatisierungsgrad in der Leiterplattenfertigung erhöht.
- Kompakte Bauform: Mit einer Anschlussdichte von 1,5 mm² und 6 Polen bietet die Klemme eine hohe Funktionalität auf kleinstem Raum.
- Hohe Betriebssicherheit: Robuste Konstruktion und hochwertige Materialien gewährleisten Langlebigkeit und Zuverlässigkeit im industriellen Einsatz.
- Reduzierte Montagekosten: Die werkzeuglose Installation und die Integration in den Reflow-Prozess senken die Gesamtkosten der Leiterplattenfertigung.
- Vielseitige Einsatzmöglichkeiten: Ideal für Anwendungen in der Automatisierungstechnik, der Mess- und Regeltechnik, der Industriebeleuchtung und vielen weiteren Bereichen.
Präzise Spezifikationen für Ihre Anwendung
Die WAGO 2086-3226 ist konzipiert, um den hohen Anforderungen moderner Elektronikentwicklung gerecht zu werden. Jedes Detail ist auf maximale Performance und Zuverlässigkeit ausgelegt.
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | THR-Leiterplattenklemme |
| Anschlussart | Federkraftklemme (CAGE CLAMP®) mit Drücker |
| Anzahl der Pole | 6 |
| Nennquerschnitt | 1,5 mm² |
| Leiterarten | Massive und feindrähtige Leiter mit Isolierung |
| Gehäusematerial | Hochtemperatur-Kunststoff (Polycarbonat-basiert) – für Reflow-Löten geeignet |
| Farbe | Grau (Standard für Gehäuse) |
| Schutzart | IP20 (bei ordnungsgemäßer Installation und Verwendung) |
| Zulassungen | UL, VDE (für internationale Standardkonformität) |
| Betriebstemperatur | -40 °C bis +105 °C (spezifisch je nach Umgebungsbedingungen und Last) |
| Anschlussrichtung | Axial |
Tiefergehende technische Details für Experten
Die WAGO 2086-3226 THR-Leiterplattenklemme setzt auf bewährte WAGO-Technologie, die sich in Millionen von Anwendungen weltweit etabliert hat. Die CAGE CLAMP® Verbindung bietet eine exzellente elektrische Leitfähigkeit und eine hohe Beständigkeit gegenüber Vibrationen, Temperaturschwankungen und mechanischen Belastungen. Dies wird durch die spezielle Federkonstruktion gewährleistet, die einen konstanten Anpressdruck auf den Leiter ausübt und somit lose Verbindungen auch unter extremen Bedingungen verhindert. Das Gehäusematerial, ein speziell für das Through-Hole Reflow (THR) Verfahren entwickelter Hochtemperatur-Kunststoff, ist temperaturbeständig bis zu den typischen Spitzentemperaturen des Reflow-Lötprozesses. Dies ermöglicht die Integration der Klemme in vollautomatisierte Fertigungslinien, bei denen Leiterplatten im Wellen- oder Reflow-Ofen bestückt werden. Die kompakte Bauweise mit 6 Polen und einem Anschlussquerschnitt von 1,5 mm² erlaubt eine hohe Packungsdichte auf der Leiterplatte, was besonders in platzkritischen Anwendungen von Vorteil ist. Die integrierte Drückerfunktion entkoppelt die Notwendigkeit eines separaten Werkzeugs für die Leiteraufnahme. Dies vereinfacht die Montage signifikant und minimiert das Risiko von Beschädigungen am Leiter oder der Klemme. Die Farbkodierung des Gehäuses in Grau ist ein Standard in der Branche und erleichtert die Identifizierung und Montage. Die Schutzart IP20, erreicht bei korrekter Installation, schützt vor dem Eindringen von Fremdkörpern mit einem Durchmesser größer als 12,5 mm, gewährleistet jedoch keinen Schutz gegen Flüssigkeiten. Zulassungen wie UL und VDE unterstreichen die internationale Konformität und Sicherheit des Produkts für den globalen Einsatz.
Einsatzgebiete im Detail
Die Flexibilität und Robustheit der WAGO 2086-3226 macht sie zu einem unverzichtbaren Bauteil in einer Vielzahl von Branchen und Anwendungen. In der Industrieautomatisierung dient sie zur sicheren Anbindung von Sensoren, Aktoren und Steuergeräten an Steuerungsplatinen. Für die Mess- und Regeltechnik ermöglicht sie eine präzise und störungsfreie Signalübertragung. Die Industriebeleuchtung profitiert von der schnellen und zuverlässigen Verdrahtung von LED-Treibern und Steuereinheiten. Auch in der Gebäudetechnik, beispielsweise für Smart-Home-Anwendungen, oder in der Sicherheitstechnik zur Anbindung von Kameras und Meldesensoren, spielt diese Klemme ihre Stärken aus. Ihre Eignung für THR-Prozesse eröffnet zudem neue Möglichkeiten in der Fertigung von Massenprodukten, bei denen Effizienz und Kostensenkung im Vordergrund stehen.
FAQ – Häufig gestellte Fragen zu WAGO 2086-3226 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 6-polig
Kann die WAGO 2086-3226 auch für feindrähtige Leiter ohne Aderendhülse verwendet werden?
Ja, die WAGO 2086-3226 THR-Leiterplattenklemme ist speziell dafür konzipiert, sowohl massive als auch feindrähtige Leiter ohne die Notwendigkeit einer Aderendhülse aufzunehmen. Der integrierte Drücker und die CAGE CLAMP® Verbindung sorgen für einen sicheren Kontakt.
Welche maximalen Leiterquerschnitte können angeschlossen werden?
Der Nennanschlussquerschnitt der WAGO 2086-3226 beträgt 1,5 mm². Dies ermöglicht die sichere Verbindung von Leitern dieses Querschnitts.
Ist die Klemme für den Einsatz in extremen Umgebungsbedingungen geeignet?
Die Klemme ist für einen Betriebstemperaturbereich von -40 °C bis +105 °C ausgelegt und die CAGE CLAMP® Verbindung bietet eine hohe Vibrationsbeständigkeit. Für spezifische Umgebungsbedingungen wie hohe Feuchtigkeit oder aggressive Medien sind jedoch zusätzliche Schutzmaßnahmen zu prüfen.
Wie wird sichergestellt, dass die Verbindung elektrisch leitfähig bleibt?
Die CAGE CLAMP® Technologie mit ihrer integrierten Feder sorgt für einen konstanten und sicheren Anpressdruck auf den Leiter. Dies garantiert eine dauerhaft zuverlässige elektrische Verbindung, die auch bei Vibrationen und Temperaturschwankungen stabil bleibt.
Welche Vorteile bietet die THR-Technologie im Vergleich zu herkömmlichen Lötverfahren?
Die THR-Technologie ermöglicht die Montage der Leiterplattenklemme im selben Reflow-Lötprozess wie andere SMD-Bauteile. Dies vereinfacht den Fertigungsprozess erheblich, reduziert die benötigte Zeit und senkt die Produktionskosten durch höhere Automatisierung.
Benötige ich spezielles Werkzeug für die Installation der Leiter?
Nein, die WAGO 2086-3226 verfügt über einen integrierten Drücker, der das werkzeuglose Einführen der Leiter ermöglicht. Dies vereinfacht und beschleunigt den Installationsprozess erheblich.
Welche Zertifizierungen hat diese Leiterplattenklemme?
Die WAGO 2086-3226 verfügt über relevante Zulassungen wie UL und VDE, was ihre Konformität mit internationalen Sicherheitsstandards und die Eignung für den globalen Einsatz bestätigt.
