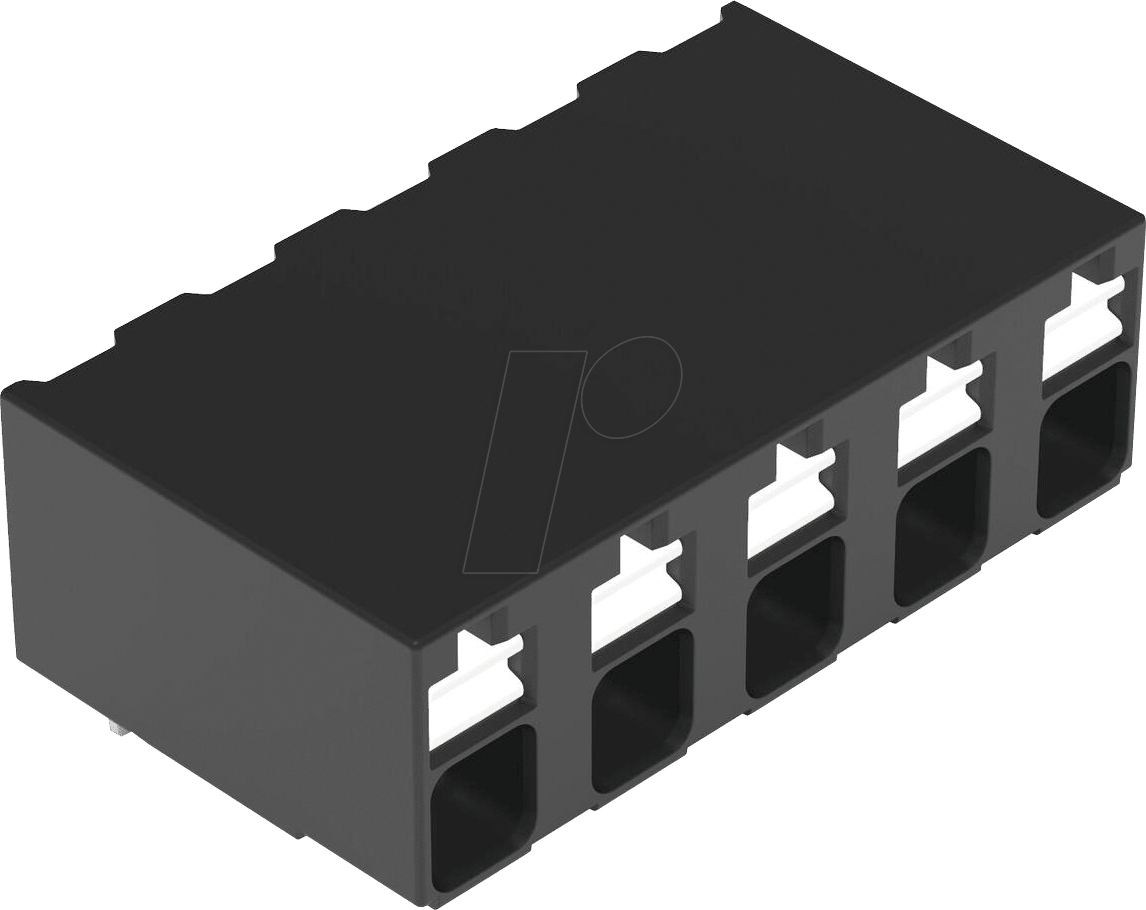

WAGO 2086-3225 – THR-Leiterplattenklemme: Präzise Verbindungen für anspruchsvolle Elektronikprojekte
Für Ingenieure und Techniker, die maximale Zuverlässigkeit und Effizienz bei der Verdrahtung von Leiterplatten benötigen, bietet die WAGO 2086-3225 THR-Leiterplattenklemme mit ihrem integrierten Drücker eine herausragende Lösung. Dieses 5-polige Verbindungsmodul ermöglicht die sichere und werkzeuglose Aufnahme von Drähten bis zu 1,5 mm², und löst damit das Problem zeitaufwendiger und potenziell fehleranfälliger Lötverbindungen in anspruchsvollen Embedded-Systemen und industriellen Steuerungen.
Überragende Konnektivität durch fortschrittliche WAGO-Technologie
Die WAGO 2086-3225 zeichnet sich durch die bewährte CAGE CLAMP® Anschlussklemmentechnik aus, die für ihre Robustheit, Langlebigkeit und einfache Handhabung bekannt ist. Im Gegensatz zu herkömmlichen Lötverbindungen, die anfällig für thermische Belastungen und mechanische Spannungen sein können, bietet diese Klemme eine vibrationsfeste und dauerhaft sichere Kontaktierung. Der integrierte Drücker ermöglicht ein schnelles und unkompliziertes Einführen des Leiters, ohne dass Spezialwerkzeuge benötigt werden. Dies spart wertvolle Montagezeit und reduziert das Risiko von Beschädigungen an feinen Litzen. Die THR-Bauform (Through-Hole Reflow) ist speziell für das Reflow-Löten auf Leiterplatten konzipiert und gewährleistet eine optimale mechanische Verankerung und elektrische Leitfähigkeit nach dem Lötprozess. Mit einer Nennspannung von 320 V und einem Nennstrom von 17,5 A ist diese Klemme für eine breite Palette von Anwendungen im Niederspannungsbereich ausgelegt.
Vielfältige Vorteile der WAGO 2086-3225 THR-Leiterplattenklemme
- Werkzeuglose Verdrahtung: Der integrierte Drücker ermöglicht das schnelle und einfache Einführen von Einzel- und Mehrdrahtleitern ohne zusätzliches Werkzeug.
- Zuverlässige CAGE CLAMP® Technologie: Bietet eine vibrationsfeste, dauerhaft sichere und wartungsfreie elektrische Verbindung, die Temperaturschwankungen und mechanischen Belastungen standhält.
- Optimiert für Reflow-Löten (THR): Die durchkontaktierten Anschlusspins ermöglichen eine stabile mechanische Verankerung auf der Leiterplatte und eine sichere elektrische Verbindung nach dem Reflow-Lötprozess.
- Kompakte Bauform: Spart wertvollen Platz auf der Leiterplatte, was besonders in platzbeschränkten Anwendungen von Vorteil ist.
- Hohe Strombelastbarkeit: Mit 17,5 A Nennstrom und 320 V Nennspannung für eine breite Palette von Stromversorgungs- und Signalanwendungen geeignet.
- 5-polige Konfiguration: Ermöglicht die gleichzeitige Verbindung von bis zu fünf einzelnen Leitern, was die Systemintegration vereinfacht und die Anzahl der benötigten Komponenten reduziert.
- Hohe Steckzyklen: Konzipiert für wiederholtes Stecken und Trennen, was die Flexibilität bei der Entwicklung und Wartung von Geräten erhöht.
Technische Spezifikationen und Materialeigenschaften
| Eigenschaft | Detail |
|---|---|
| Hersteller | WAGO |
| Artikelnummer | 2086-3225 |
| Typ | THR-Leiterplattenklemme mit Drücker |
| Polanzahl | 5 |
| Anschlussquerschnitt | 0,2 mm² bis 1,5 mm² (eindrähtig, feindrähtig mit Aderendhülse) |
| Nennspannung | 320 V |
| Nennstrom | 17,5 A |
| Kontaktmaterial | Kupferlegierung, verzinnt |
| Gehäusematerial | Hochtemperaturkunststoff (geeignet für Reflow-Löten) |
| Farbe | Grau (Standardfarbe für Isolierteile) |
| Montageart | Durchsteckmontage (THR) |
| Temperaturbereich | -40 °C bis +105 °C (Umgebungstemperatur, bezogen auf die Anwendungsumgebung) |
| Schutzart | IP20 (bei eingestecktem Leiter und ordnungsgemäß montierter Leiterplatte) |
| Zulassungen | CE, UL, VDE (verfügbar, je nach spezifischer Produktvariante und Anwendung) |
Präzision in jedem Detail: Design und Anwendung
Das Design der WAGO 2086-3225 ist auf maximale Funktionalität und Zuverlässigkeit ausgelegt. Das Gehäuse aus hochtemperaturbeständigem Kunststoff gewährleistet die Stabilität und Langlebigkeit auch unter den anspruchsvollen Bedingungen des Reflow-Lötprozesses. Die Pins sind präzise gefertigt, um eine optimale Passung durch die Bohrungen der Leiterplatte zu gewährleisten und eine starke mechanische Verbindung nach dem Löten zu erzielen. Die interne CAGE CLAMP® Mechanik mit ihrem federgelagerten Kontakt schließt den Leiter fest ein und sorgt für eine kontaktieren Fläche, die unempfindlich gegenüber Vibrationen und Temperaturwechseln ist. Diese Klemmen sind integraler Bestandteil moderner Elektronikfertigung, insbesondere in Bereichen wie industrielle Automatisierung, Messtechnik, Medizintechnik und der Entwicklung von Embedded-Systemen, wo eine sichere und dauerhafte Verdrahtung unerlässlich ist.
Häufig gestellte Fragen (FAQ) zu WAGO 2086-3225 – THR-Leiterplattenklemme, Drücker, 1,5 mm², 5-polig
Was ist der Hauptvorteil der THR-Bauform gegenüber herkömmlichen Lötanschlüssen?
Die THR-Bauform (Through-Hole Reflow) ermöglicht die Montage der Klemme auf der Leiterplatte mittels des Reflow-Lötverfahrens. Dies integriert die Klemme mechanisch und elektrisch fest in die Leiterplatte, was zu einer erhöhten Robustheit und Zuverlässigkeit führt, verglichen mit reinen Stecksockeln, die nur durch Bohrungen gehalten werden. Der Lötprozess stellt eine sehr solide Verbindung her, die thermische und mechanische Belastungen gut absorbiert.
Welche Arten von Leitern können mit der WAGO 2086-3225 verbunden werden?
Diese Klemme ist für die Aufnahme von eindrähtigen Leitern mit einem Querschnitt von 0,2 mm² bis 1,5 mm² sowie für feindrähtige Leiter mit einem passenden Querschnitt bis 1,5 mm² ausgelegt, wenn Aderendhülsen verwendet werden. Der integrierte Drücker erleichtert das Einführen der Leiter.
Ist die Klemme für den Einsatz in Umgebungen mit starken Vibrationen geeignet?
Ja, die WAGO 2086-3225 nutzt die bewährte CAGE CLAMP® Technologie, die für ihre vibrationsfeste und dauerhaft sichere Kontaktierung bekannt ist. Diese Technologie schützt die Verbindung vor den negativen Auswirkungen von mechanischen Erschütterungen.
Wie wird die elektrische Verbindung hergestellt und wie sicher ist sie?
Die elektrische Verbindung wird durch die CAGE CLAMP® Mechanik hergestellt. Nach dem Einführen des Leiters wird dieser von einer Federklemme sicher fixiert, was einen geringen Übergangswiderstand und eine dauerhaft stabile elektrische Verbindung gewährleistet, die unempfindlich gegenüber Umwelteinflüssen ist.
Welche Temperatur- und Spannungsbeständigkeit bietet die Klemme?
Die Klemme ist für eine Nennspannung von 320 Volt und einen Nennstrom von 17,5 Ampere ausgelegt. Der Betriebstemperaturbereich der Anwendungsumgebung liegt typischerweise zwischen -40 °C und +105 °C, wobei die tatsächliche Grenztemperatur von der spezifischen Anwendung und den eingesetzten Materialien abhängt.
Kann die Klemme mehrfach wiederbestückt werden?
Ja, die CAGE CLAMP® Technologie ermöglicht eine hohe Anzahl von Steckzyklen. Die Verbindung kann wiederholt geöffnet und geschlossen werden, ohne die Leitfähigkeit oder die Haltekraft signifikant zu beeinträchtigen, was die Flexibilität bei der Entwicklung und Wartung erhöht.
Welche Rolle spielt die Klemme in industriellen Automatisierungssystemen?
In der industriellen Automatisierung spielt die WAGO 2086-3225 eine entscheidende Rolle bei der Verdrahtung von Steuerungen, Sensoren und Aktoren. Ihre Zuverlässigkeit, einfache Handhabung und kompakte Bauform ermöglichen effiziente und robuste elektrische Schnittstellen, die für den kontinuierlichen Betrieb in anspruchsvollen industriellen Umgebungen unerlässlich sind.
