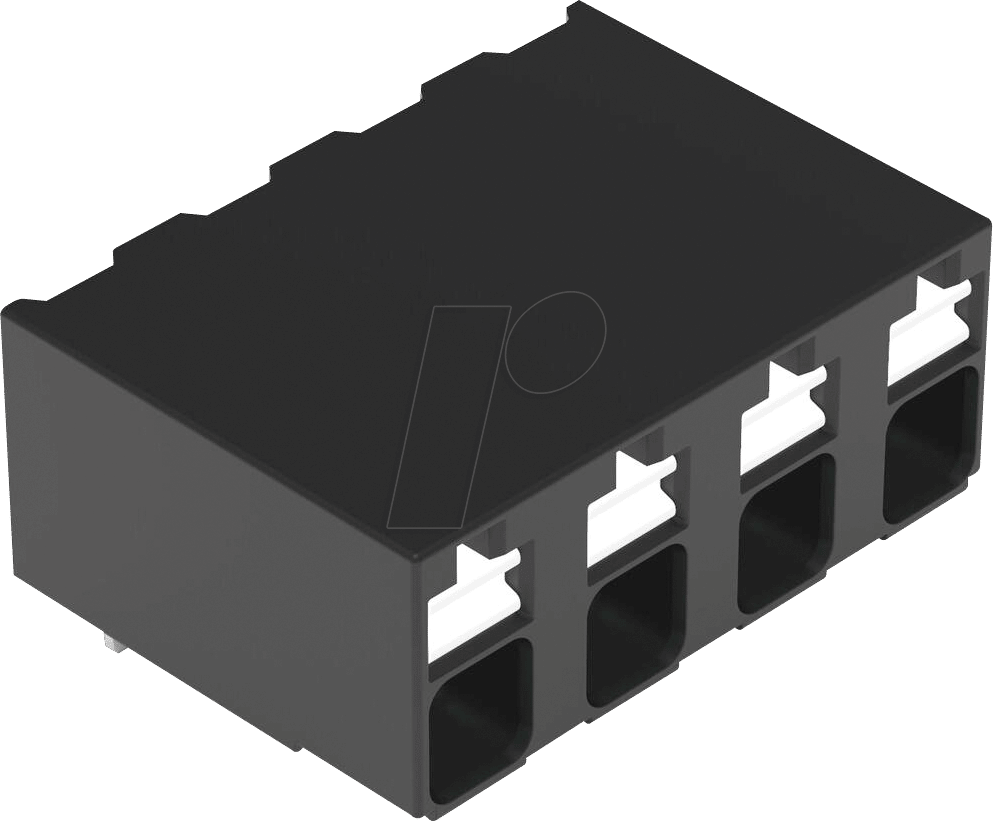

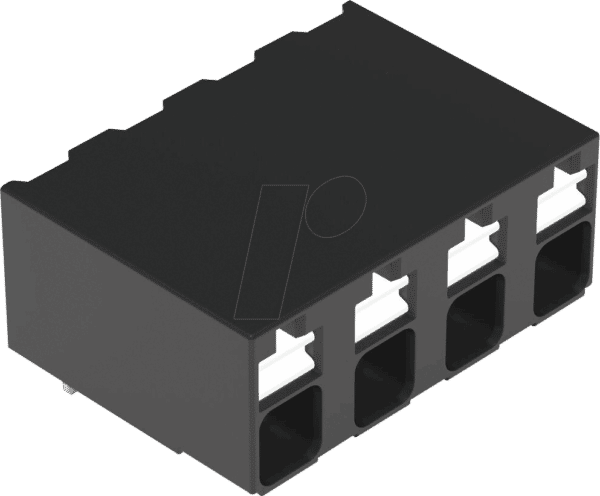

WAGO 2086-3224 – Präzision und Effizienz für Ihre Leiterplattenmontage
Suchen Sie nach einer zuverlässigen und zeitsparenden Lösung für die Verdrahtung Ihrer Leiterplatten? Die WAGO 2086-3224 THR-Leiterplattenklemme mit integriertem Drücker ermöglicht eine schnelle und sichere Verbindung von Drähten bis 1,5 mm² und ist die ideale Wahl für Ingenieure, Elektronikentwickler und qualitätsbewusste Anwender, die Wert auf Robustheit und einfache Handhabung legen.
Überragende Verbindungstechnik: Der WAGO Vorteil
Herkömmliche Lötverbindungen sind oft zeitaufwändig und fehleranfällig. Die WAGO 2086-3224 revolutioniert diesen Prozess durch ihre innovativen Features. Der integrierte Drücker ermöglicht ein werkzeugloses Stecken und Lösen von Drähten, was die Montagezeit signifikant reduziert und die Fehlerquote minimiert. Die bewährte CAGE CLAMP® Anschlusstechnik von WAGO garantiert eine dauerhaft sichere und vibrationsfeste Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat. Dies macht die THR-Leiterplattenklemme zur überlegenen Wahl für Anwendungen, bei denen Zuverlässigkeit oberste Priorität hat.
Schlüsselfunktionen und Vorteile
- Werkzeuglose Verdrahtung: Der integrierte Drücker ermöglicht schnelles und einfaches Stecken sowie Lösen von Drähten ohne zusätzliche Werkzeuge.
- Sichere und zuverlässige Verbindung: Die patentierte CAGE CLAMP® Technologie sorgt für eine dauerhaft elektrische und mechanische Stabilität, selbst bei Vibrationen.
- Hohe Strombelastbarkeit: Geeignet für Leiterquerschnitte bis 1,5 mm², was eine breite Palette von Anwendungen abdeckt.
- Kompaktes 4-poliges Design: Maximale Anschlussdichte auf kleinstem Raum für effiziente Leiterplattenbestückung.
- THR-Technologie: Optimiert für den Einsatz im Reflow-Lötprozess, ermöglicht automatisierten Stücklistenmontage und reduziert Fertigungskosten.
- Hohe Temperatur- und Chemikalienbeständigkeit: Langlebigkeit und Zuverlässigkeit auch in anspruchsvollen Umgebungsbedingungen.
- Klare Kennzeichnung: Ermöglicht einfache Identifikation und Wartung.
Technische Spezifikationen im Detail
Die WAGO 2086-3224 THR-Leiterplattenklemme ist ein Paradebeispiel für WAGOs Engagement für Qualität und Innovation in der elektrischen Verbindungstechnik. Dieses spezifische Modell ist für den Einsatz in modernen, automatisierten Fertigungsprozessen konzipiert, insbesondere dort, wo die Lötverbindungen im Durchsteckmontage-Verfahren (Through-Hole Reflow – THR) erfolgen.
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | WAGO 2086-3224 THR-Leiterplattenklemme |
| Anschlusstechnik | CAGE CLAMP® mit integriertem Drücker |
| Anzahl der Anschlüsse | 4 |
| Maximaler Leiterquerschnitt (starr) | 1,5 mm² |
| Maximaler Leiterquerschnitt (flexibel) | 1,5 mm² |
| Bemessungsspannung | 320 V (gemäß EN 60664) |
| Bemessungsstrom | 16 A |
| Anschlusstyp | THR (Through-Hole Reflow) |
| Gehäusematerial | Hochleistungspolymer, halogenfrei; ausgezeichnete thermische und mechanische Stabilität, flammenhemmend (UL 94 V-0). |
| Farbe | Grau (Standard für Gehäuse) |
| Betriebstemperaturbereich | -40 °C bis +110 °C |
| Schutzart | IP20 (bei unbeschaltetem Zustand) |
| Montageart | Durchsteckmontage (THR-fähig) |
| Anzahl der Potentiale | 4 |
Einsatzmöglichkeiten und Anwendungsgebiete
Die WAGO 2086-3224 THR-Leiterplattenklemme ist ein vielseitiges Bauteil, das sich durch seine Zuverlässigkeit und einfache Handhabung auszeichnet. Ihre Fähigkeit, im Reflow-Lötprozess eingesetzt zu werden, macht sie zu einer prädestinierten Wahl für die hochautomatisierte Fertigung von elektronischen Geräten.
- Industrielle Automatisierung: Steuerungs- und Regelungstechnik, Sensoren und Aktoren, I/O-Module.
- E-Mobilität: Ladesysteme, Batteriemanagementsysteme, Leistungselektronik.
- Gebäudetechnik: Intelligente Gebäudesysteme, Beleuchtungstechnik, Heizungs-, Lüftungs- und Klimatechnik (HLK).
- Medizintechnik: Diagnosegeräte, Laborausstattung, Patientenüberwachungssysteme.
- Verbraucherelektronik: Haushaltsgeräte, Unterhaltungselektronik mit hohen Zuverlässigkeitsanforderungen.
- Beleuchtungsindustrie: LED-Treiber, Lichtsteuerungssysteme, Designleuchten.
Das Prinzip der CAGE CLAMP® Technologie
Die CAGE CLAMP® Anschlusstechnik ist das Herzstück jeder WAGO Klemme und steht für eine sichere und langlebige elektrische Verbindung. Im Gegensatz zu herkömmlichen Schraubklemmen, bei denen sich der Draht unter der Schraube mit der Zeit lockern kann, übt die CAGE CLAMP® einen konstanten Druck auf den Draht aus. Dieser federbasierte Mechanismus gleicht thermische Ausdehnungen und Kontraktionen des Leiters aus, wodurch die Klemmkraft über die gesamte Lebensdauer des Geräts konstant bleibt. Dies eliminiert die Notwendigkeit, Anschlüsse nachzuziehen, und minimiert somit Ausfallzeiten und Wartungskosten. Der integrierte Drücker erweitert diese Vorteile um eine intuitive und schnelle Drahtzuführung, die den Montageaufwand weiter reduziert.
THR-Technologie: Effizienz im Reflow-Prozess
Die THR-Fähigkeit der WAGO 2086-3224 ist ein entscheidender Faktor für moderne Elektronikfertigung. THR-Komponenten werden wie herkömmliche SMD-Bauteile auf die Leiterplatte aufgebracht und durchlaufen anschließend den Reflow-Lötprozess. Dies ermöglicht eine durchgängig automatisierte Bestückung und Lötung, was die Fertigungseffizienz erheblich steigert und Kosten senkt. Die robusten Pins der Klemme sind speziell für die thermische Belastung des Reflow-Prozesses ausgelegt und gewährleisten eine zuverlässige Verbindung auch nach diesem anspruchsvollen Prozessschritt. Die Verwendung von THR-Klemmen ist ein klares Signal für eine zukunftsorientierte und kosteneffiziente Produktionsstrategie.
Sicherheit und Zertifizierung
Die WAGO 2086-3224 erfüllt strenge internationale Sicherheitsstandards, die für den Einsatz in professionellen Anwendungen unerlässlich sind. Die Bemessungsspannung von 320 V und der Bemessungsstrom von 16 A sind entsprechend der Normen EN 60664 geprüft und zertifiziert. Das Gehäusematerial ist halogenfrei und erfüllt die Brandschutzklasse UL 94 V-0, was die Sicherheit im Brandfall erhöht. Diese Zertifizierungen bieten Ihnen die Gewissheit, dass das Produkt unter den vorgesehenen Bedingungen zuverlässig und sicher funktioniert.
FAQ – Häufig gestellte Fragen zu WAGO 2086-3224 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 4-polig
Kann ich verschiedene Drahttypen mit der WAGO 2086-3224 verbinden?
Ja, die WAGO 2086-3224 ist für die Verbindung von starren und flexiblen Leitern bis zu einem Querschnitt von 1,5 mm² ausgelegt. Dies gewährleistet eine hohe Flexibilität bei der Auswahl der Verdrahtungsmaterialien.
Ist die THR-Fähigkeit der Klemme für den Einsatz in allen Reflow-Öfen geeignet?
Die Klemme ist für Standard-Reflow-Lötprozesse konzipiert. Die spezifischen Temperaturbedingungen Ihres Lötprofils sollten jedoch mit den Betriebstemperatureigenschaften der Klemme abgeglichen werden, um optimale Ergebnisse zu erzielen. Der Betriebstemperaturbereich liegt zwischen -40 °C und +110 °C.
Wie wird die WAGO 2086-3224 auf der Leiterplatte befestigt?
Die Klemme wird über ihre Pins direkt durch Bohrungen auf der Leiterplatte geführt und durch den Reflow-Lötprozess mechanisch und elektrisch mit der Leiterplatte verbunden (THR-Montage).
Welchen Vorteil bietet der integrierte Drücker gegenüber herkömmlichen CAGE CLAMP® Klemmen?
Der integrierte Drücker ermöglicht ein werkzeugloses Einstecken und Entfernen von Drähten. Dies beschleunigt den Verdrahtungsprozess erheblich und macht ihn intuitiver, insbesondere bei der Montage vieler Anschlüsse.
Kann die Klemme auch in rauen Umgebungsbedingungen eingesetzt werden?
Ja, das Gehäusematerial ist robust und widerstandsfähig gegen Temperaturen von -40 °C bis +110 °C sowie gegen viele Chemikalien. Dies macht die Klemme für den Einsatz in anspruchsvollen industriellen Umgebungen geeignet.
Welche Leiterquerschnitte können maximal angeschlossen werden?
Maximal können Leiter mit einem Querschnitt von 1,5 mm² (sowohl starr als auch flexibel) angeschlossen werden. Dies deckt die meisten gängigen Anwendungen im Bereich der Leiterplattenverdrahtung ab.
Wie wird sichergestellt, dass die Verbindung dauerhaft sicher ist?
Die CAGE CLAMP® Technologie von WAGO sorgt durch einen federbasierten Druck für eine konstante und vibrationsfeste Verbindung über die gesamte Lebensdauer, auch bei thermischen Schwankungen.
