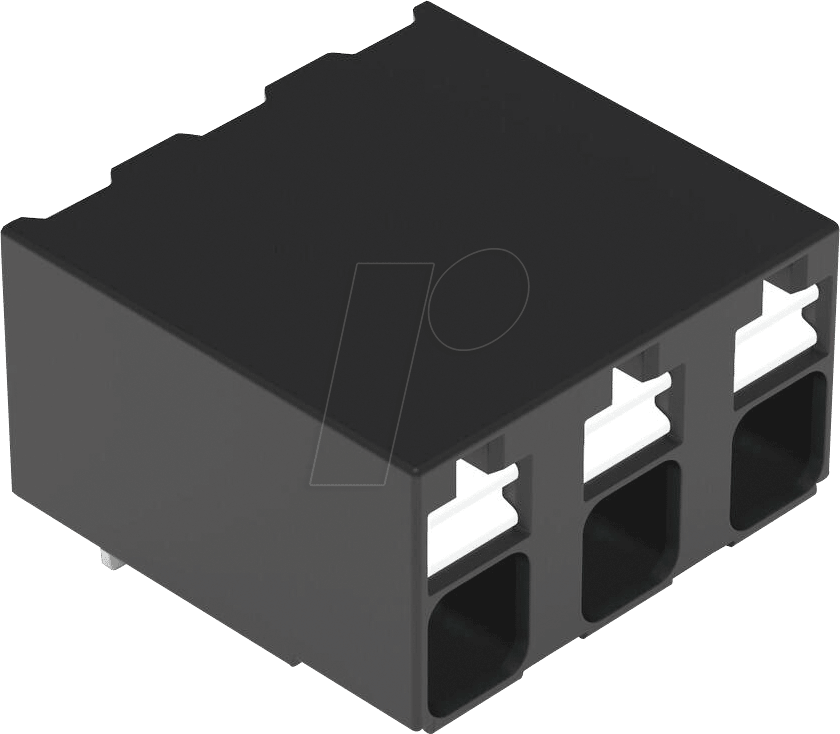

Präzise Verbindungen für professionelle Elektronikprojekte: Die WAGO 2086-3223 THR-Leiterplattenklemme
Suchen Sie nach einer zuverlässigen und effizienten Lösung für die permanente Montage von Drähten auf Leiterplatten, insbesondere im Kontext von SMT-Fertigungsprozessen? Die WAGO 2086-3223 THR-Leiterplattenklemme mit integriertem Drücker ist die Antwort für Ingenieure, Techniker und Fertigungsbetriebe, die höchste Anforderungen an Verdrahtungssicherheit und Automatisierbarkeit stellen. Dieses Produkt vereint die bewährte WAGO CAGE CLAMP® ECO Technologie mit den Anforderungen der Durchsteckmontage (THR – Through-Hole Reflow), um eine robuste und dauerhafte Verbindung zu gewährleisten, die auch unter anspruchsvollen Bedingungen Bestand hat.
Maximale Effizienz und Zuverlässigkeit durch innovative Technologie
Die WAGO 2086-3223 THR-Leiterplattenklemme repräsentiert die nächste Evolutionsstufe in der Leiterplattenverdrahtung. Der integrierte Drücker ermöglicht eine werkzeuglose Verdrahtung, was die Montagezeiten signifikant reduziert und die Fehleranfälligkeit minimiert. Diese Klemme wurde speziell für die Herausforderungen der Durchsteckmontage entwickelt. Durch den Reflow-Lötprozess wird eine extrem stabile und mechanisch belastbare Verbindung zwischen der Klemme und der Leiterplatte erzielt, die herkömmlichen Steckverbindungen in Bezug auf Langlebigkeit und Vibrationsfestigkeit überlegen ist.
Die Vorteile der WAGO 2086-3223 im Überblick
- Werkzeuglose Verdrahtung: Der integrierte Drücker ermöglicht schnelles und einfaches Stecken sowie Abisolieren von Drähten, was den Montageaufwand reduziert.
- THR-Technologie für Lötprozesse: Entwickelt für den Durchsteck-Reflow-Lötprozess, garantiert diese Klemme eine feste und dauerhafte Verbindung auf der Leiterplatte.
- Hohe Strombelastbarkeit: Ausgelegt für Leiterquerschnitte bis 1,5 mm2, bietet die Klemme eine sichere Stromübertragung für vielfältige Anwendungen.
- 3-polige Ausführung: Ermöglicht die gleichzeitige Verbindung von bis zu drei Leitern, was die Verdrahtungsdichte auf der Leiterplatte optimiert.
- Vibrationssicherheit: Die robuste Bauweise und die CAGE CLAMP® ECO Verbindung sorgen für eine exzellente Beständigkeit gegen mechanische Belastungen und Vibrationen.
- Platzersparnis: Durch die kompakte Bauform und die Möglichkeit der automatisierten Bestückung trägt die Klemme zur Reduzierung der Aufbauhöhe und der Gesamtgröße elektronischer Geräte bei.
- Widerstandsfähigkeit: Gefertigt aus hochwertigen Materialien, ist die Klemme beständig gegen Umwelteinflüsse und gewährleistet eine lange Lebensdauer.
Technische Spezifikationen und herausragende Merkmale
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modellnummer | 2086-3223 |
| Produkttyp | THR-Leiterplattenklemme |
| Anschlussart | Drücker (Push-in-Technologie) |
| Maximaler Leiterquerschnitt | 1,5 mm2 (eindrähtig) |
| Anzahl der Pole | 3 |
| Montageart | Durchsteckmontage (THR – Through-Hole Reflow) |
| Gehäusematerial | Hochtemperatur-Kunststoff (PA/PBT-Basis), halogenfrei |
| Kontaktmaterial | Kupferlegierung, vernickelt |
| Nennspannung | 320 V (gemäß EN 60664-1) |
| Nennstrom | 10 A (abhängig von Leiterquerschnitt und Anwendungsumgebung) |
| Temperaturbereich | -40 °C bis +105 °C (für Lötprozess optimiert) |
| Farbe | Grau (Standard) |
| Sicherheitsmerkmale | Isolationsschutz, Berührungsschutz der aktiven Teile |
Umfassende Anwendungsgebiete und technische Tiefgründigkeit
Die WAGO 2086-3223 THR-Leiterplattenklemme ist ein essentielles Bauteil für eine Vielzahl anspruchsvoller Anwendungen in der modernen Elektronikfertigung. Ihre primäre Stärke liegt in der Kombination aus automatisierter Bestückung und permanenter Verbindung. Im Gegensatz zu herkömmlichen Steckverbindern, die oft eine zusätzliche mechanische Sicherung benötigen oder anfällig für Vibrationen sind, formt die THR-Technologie in Verbindung mit der CAGE CLAMP® ECO eine Einheit, die selbst extremen mechanischen Belastungen standhält. Dies macht sie ideal für den Einsatz in der Automobilindustrie, wo Vibrationsfestigkeit und Langlebigkeit unerlässlich sind. Ebenso findet sie Anwendung in der Industrieelektronik, der Mess- und Regeltechnik sowie in der Telekommunikation, wo zuverlässige Verbindungen unter rauen Umgebungsbedingungen entscheidend sind.
Die Auswahl des Gehäusematerials – ein Hochtemperatur-Kunststoff auf PA/PBT-Basis – ist kein Zufall. Diese Materialien sind nicht nur halogenfrei, was strenge Umwelt- und Sicherheitsvorschriften erfüllt, sondern auch für die hohen Temperaturen des Reflow-Lötprozesses ausgelegt. Dies schützt die Klemme vor thermischer Degradation während des Fertigungsprozesses und gewährleistet ihre Formstabilität. Die vernickelte Kupferlegierung der Kontakte bietet eine exzellente Leitfähigkeit und Korrosionsbeständigkeit, was für eine dauerhaft geringe Übergangswiderstand und somit für eine effiziente Energieübertragung sorgt.
Der integrierte Drücker ist ein Schlüsselelement für die Effizienzsteigerung in der Fertigung. Er eliminiert die Notwendigkeit von Spezialwerkzeugen zum Einführen der Drähte. Ein einfacher Druck genügt, um die CAGE CLAMP® Feder zu öffnen und den Draht sicher zu fixieren. Das gleiche Prinzip gilt für das spätere Lösen, falls eine Demontage notwendig wird. Diese intuitive Handhabung reduziert die Schulungszeit für Mitarbeiter und beschleunigt Produktionszyklen erheblich, während gleichzeitig die Verbindungsqualität auf einem konstant hohen Niveau gehalten wird.
Die 3-polige Konfiguration ermöglicht eine kompakte Verdrahtung auf der Leiterplatte. Anstatt mehrere einpolige Klemmen zu verwenden, bündelt die 3-polige Variante die Anschlüsse, was zu einer höheren Packungsdichte und einer reduzierten Anzahl an Bauteilen führt. Dies spart wertvollen Platz auf der Leiterplatte und vereinfacht das Routing von Leiterbahnen.
FAQ – Häufig gestellte Fragen zu WAGO 2086-3223 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 3-polig
Ist die WAGO 2086-3223 Klemme für alle Reflow-Lötprozesse geeignet?
Ja, die Klemme ist speziell für THR-Lötprozesse konzipiert und hält den typischen Temperaturen und Prozessdauern stand. Es ist jedoch ratsam, die spezifischen Prozessparameter mit den Empfehlungen des Lötmittel- und Leiterplattenherstellers abzugleichen, um optimale Ergebnisse zu erzielen.
Welche Drahttypen können mit der WAGO 2086-3223 verarbeitet werden?
Die Klemme ist für eindrähtige Leiter mit einem Querschnitt von bis zu 1,5 mm2 ausgelegt. Feindrähtige Leiter mit Aderendhülse können unter Umständen ebenfalls verwendet werden, erfordern jedoch eine genaue Prüfung der Kompatibilität und der mechanischen Belastbarkeit der Verbindung.
Wie wird die mechanische Stabilität der THR-Klemme im Vergleich zu anderen Verbindungstechniken bewertet?
Die THR-Technologie in Verbindung mit der CAGE CLAMP® ECO Technologie bietet eine überlegene mechanische Stabilität. Der Lötprozess sorgt für eine feste Verbindung mit der Leiterplatte, was sie besonders vibrationsresistent und langlebig macht. Dies übertrifft die Leistung vieler klassischer Steckverbindungen.
Ist die WAGO 2086-3223 halogenfrei und umweltverträglich?
Ja, das Gehäusematerial der Klemme besteht aus einem halogenfreien Hochtemperatur-Kunststoff, der den strengen Umwelt- und Sicherheitsanforderungen entspricht.
Welchen Vorteil bietet der integrierte Drücker gegenüber herkömmlichen Klemmverbindungen?
Der integrierte Drücker ermöglicht eine werkzeuglose Verdrahtung. Dies beschleunigt den Montageprozess erheblich, reduziert das Risiko von Beschädigungen an den Drähten und vereinfacht die Fehlersuche oder den Austausch von Komponenten.
Kann die Klemme auch in Umgebungen mit hohen Temperaturen eingesetzt werden?
Die Klemme ist für einen Temperaturbereich von -40 °C bis +105 °C spezifiziert. Dies ermöglicht den Einsatz in einer Vielzahl von industriellen und automobilen Anwendungen, die höhere Umgebungstemperaturen aufweisen.
Wie wird die elektrische Sicherheit der Klemme gewährleistet?
Die Klemme bietet einen Berührungsschutz der aktiven Teile und ist nach den relevanten Normen (z.B. EN 60664-1) für eine Nennspannung von 320 V ausgelegt. Dies gewährleistet eine sichere elektrische Verbindung.
