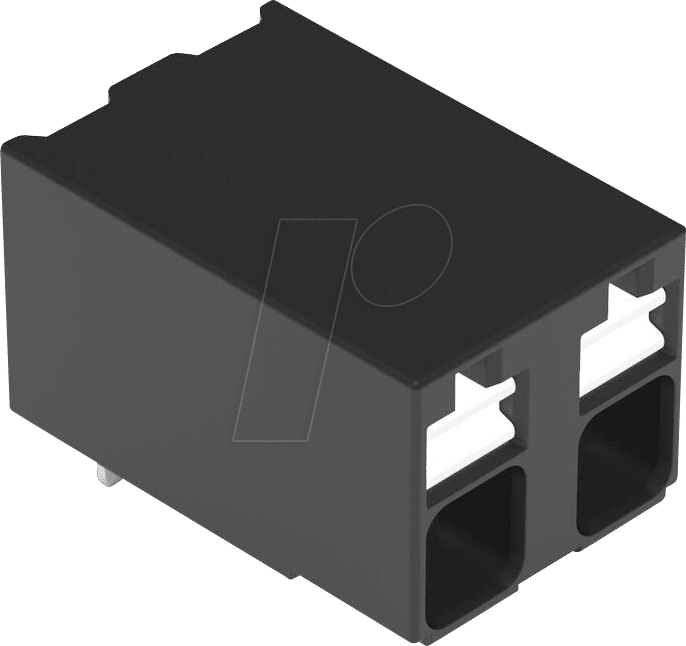

WAGO 2086-3222 THR-Leiterplattenklemme: Sichere und Effiziente Verdrahtung für Höchste Ansprüche
Die WAGO 2086-3222 THR-Leiterplattenklemme löst das Problem der schnellen, sicheren und fehlerfreien elektrischen Verbindungen auf Leiterplatten. Sie ist die ideale Lösung für Ingenieure, Elektronikentwickler und Fertigungsbetriebe, die eine zuverlässige und wiederholgenaue Installation von Drähten bis zu 1,5 mm² in anspruchsvollen Umgebungen benötigen. Diese 2-polige Klemme mit integriertem Steckdrücker bietet gegenüber herkömmlichen Lötverbindungen eine signifikant höhere Flexibilität, reduzierte Montagezeiten und eine verbesserte Wartungsfreundlichkeit.
Präzise Verbindungstechnik für Maximale Performance
Die WAGO 2086-3222 zeichnet sich durch ihre innovative „Push-in“-Anschlusstechnik aus, die einen werkzeuglosen Anschluss ermöglicht. Dies reduziert die Montagezeit erheblich und minimiert das Risiko von Kurzschlüssen oder fehlerhaften Lötstellen, die bei manuellen Lötprozessen auftreten können. Die kompakte Bauform und die Möglichkeit zur Durchsteckmontage (THR – Through-Hole Reflow) machen sie universell einsetzbar für unterschiedlichste Leiterplattenlayouts und Fertigungsverfahren.
Vorteile der WAGO 2086-3222 THR-Leiterplattenklemme
- Werkzeugloser Anschluss: Der integrierte Steckdrücker ermöglicht ein schnelles und einfaches Einführen von Einzeladern, ohne zusätzliches Werkzeug.
- Hohe Anschlussdichte: Die 2-polige Ausführung ermöglicht eine platzsparende Integration auf Leiterplatten, was besonders bei kompakten Geräten vorteilhaft ist.
- Zuverlässige Verbindung: Die bewährte WAGO Klemmentechnologie gewährleistet eine dauerhaft sichere und vibrationsbeständige elektrische Verbindung.
- Reduzierte Montagekosten: Signifikant schnellere Montagezeiten im Vergleich zu traditionellen Lötverfahren.
- Erhöhte Flexibilität: Einfaches Austauschen oder Nachverdrahten von Leitern, was die Wartung und Fehlerbehebung erleichtert.
- Optimiert für Reflow-Prozesse: Die THR-Technologie ermöglicht eine automatisierte Bestückung und Lötung im Wellen- oder Reflow-Lötprozess.
- Breiter Temperaturbereich: Geeignet für den Einsatz in verschiedenen Umgebungsbedingungen, von industriellen Anwendungen bis hin zu Unterhaltungselektronik.
- Hohe elektrische Sicherheit: Erfüllt strenge Normen und gewährleistet einen sicheren Betrieb Ihrer elektrischen Komponenten.
Technische Spezifikationen und Qualitätsmerkmale
| Eigenschaft | Detail |
|---|---|
| Produkttyp | THR-Leiterplattenklemme mit Steckdrücker |
| Hersteller | WAGO |
| Modellnummer | 2086-3222 |
| Polzahl | 2 |
| Leiterquerschnitt (min.) | 0,5 mm² (flexible Leiter mit Aderendhülse) |
| Leiterquerschnitt (max.) | 1,5 mm² (flexible und starre Leiter) |
| Nennspannung | 250 V |
| Nennstrom | 10 A |
| Anschlussart | Push-in mit Steckdrücker |
| Montageart | Durchsteckmontage (THR – Through-Hole Reflow) |
| Gehäusematerial | Hochtemperatur-beständiger Kunststoff, konform zu UL94 V0 |
| Kontaktmaterial | Hochwertige Kupferlegierung, vernickelt |
| Betriebstemperatur (min.) | -40 °C |
| Betriebstemperatur (max.) | +105 °C |
| Abmessungen (B x H x T) | ca. 13,2 mm x 12,6 mm x 9,1 mm (variiert je nach Konfiguration) |
| Zulassungen | CE, UL, VDE (je nach spezifischer Ausführung und Region) |
Umfassende Einsatzmöglichkeiten und Anwendungsbereiche
Die WAGO 2086-3222 THR-Leiterplattenklemme findet aufgrund ihrer Vielseitigkeit und Zuverlässigkeit Anwendung in zahlreichen Branchen und Geräten. Ihre Kompaktheit und die Möglichkeit zur automatisierten Bestückung machen sie ideal für die Massenproduktion von Elektronikgeräten. Typische Einsatzgebiete umfassen:
- Industrielle Automatisierung: Steuerungen, Sensoren, Aktoren und Schnittstellen in Maschinen und Anlagen.
- Gebäudetechnik: Beleuchtungssysteme, Heizungs-, Lüftungs- und Klimatechnik (HLK), Sicherheitssysteme.
- Haushaltsgeräte: Waschmaschinen, Kühlschränke, Kaffeemaschinen und andere elektronisch gesteuerte Geräte.
- Unterhaltungselektronik: Audio-/Video-Systeme, Set-Top-Boxen, Smart-Home-Geräte.
- Netzgeräte und Stromversorgungen: Effiziente und sichere Anbindung von Eingang und Ausgang.
- Telekommunikationsinfrastruktur: Netzwerkgeräte und Übertragungstechnik.
Die robusten Materialien und die präzise Fertigung gewährleisten eine lange Lebensdauer und zuverlässige Funktion auch unter anspruchsvollen Betriebsbedingungen. Die Möglichkeit zur Verwendung von Aderendhülsen erhöht die Anschlussqualität bei feindrähtigen Leitern zusätzlich und beugt Litzenbruch vor.
FAQ – Häufig gestellte Fragen zu WAGO 2086-3222 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 2-polig
Kann die WAGO 2086-3222 auch für massive Leiter verwendet werden?
Ja, die Klemme ist für die Aufnahme von massiven und eindrähtigen Leitern mit einem Querschnitt von bis zu 1,5 mm² konzipiert. Bei der Verwendung von Litzenleitern wird die Verwendung von Aderendhülsen empfohlen, um eine sichere und dauerhafte Verbindung zu gewährleisten.
Welche Vorteile bietet die THR-Technologie?
THR (Through-Hole Reflow) ermöglicht die automatische Bestückung der Leiterplatte mit den Klemmen und deren Lötung im Rahmen eines standardisierten Reflow- oder Wellenlösprozesses. Dies steigert die Effizienz in der Fertigung erheblich und verbessert die Prozesssicherheit im Vergleich zu manuellen Lötverfahren.
Ist die Klemme für hohe Temperaturen geeignet?
Ja, die WAGO 2086-3222 ist aus einem hochtemperatur-beständigen Kunststoff gefertigt, der für den Einsatz in Reflow-Lötprozessen ausgelegt ist und einen Betriebstemperaturbereich von -40 °C bis +105 °C ermöglicht. Dies stellt die Funktionalität auch in anspruchsvollen Umgebungen sicher.
Wie einfach ist die Handhabung des Steckdrückers?
Der integrierte Steckdrücker ermöglicht einen werkzeuglosen Anschluss. Ein einfaches Einführen des abisolierten Leiters genügt, um eine sichere elektrische Verbindung herzustellen. Zum Lösen des Leiters wird der Drücker betätigt.
Welche Leiterquerschnitte werden unterstützt?
Die Klemme unterstützt Leiterquerschnitte von 0,5 mm² (bei Verwendung von Aderendhülsen für flexible Leiter) bis maximal 1,5 mm² für sowohl flexible als auch massive Leiter.
Wie gewährleistet WAGO die Qualität und Zuverlässigkeit seiner Produkte?
WAGO setzt auf durchgängig hohe Qualitätsstandards in Entwicklung und Produktion. Dies beinhaltet die Verwendung hochwertiger Materialien, strenge interne Prüfverfahren und die Erfüllung internationaler Normen und Zertifizierungen. Die 2086-3222 unterliegt diesen rigorosen Prozessen, um Langlebigkeit und Sicherheit zu garantieren.
Was bedeutet „2-polig“ in diesem Kontext?
Ein „2-poliger“ Anschluss bedeutet, dass die Klemme zwei separate elektrische Verbindungen für zwei einzelne Leiter aufnehmen kann. Dies ist für einfache Stromkreise oder die Verbindung von Plus- und Minuspolen notwendig.
