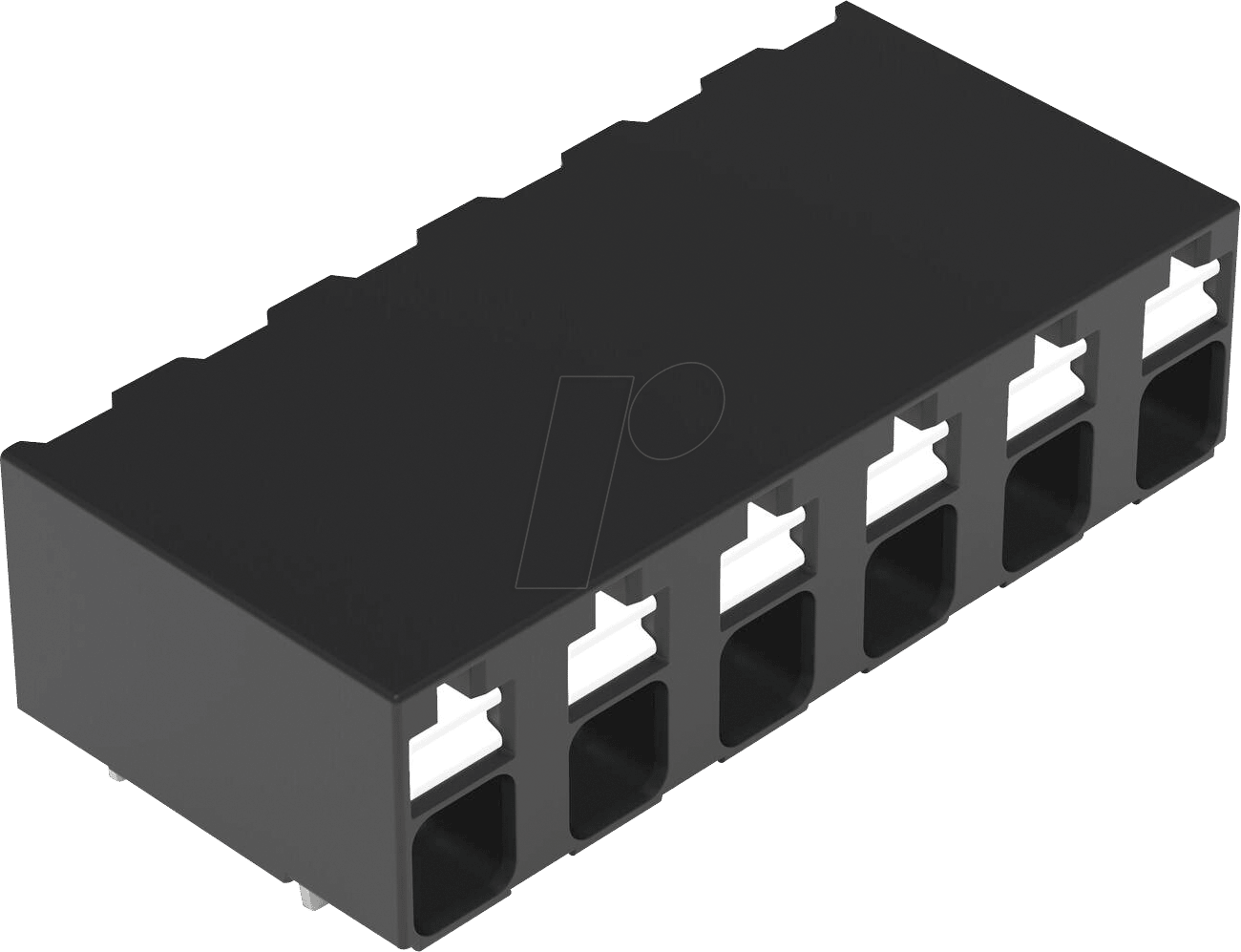

WAGO 2086-3206 – Präzision für Ihre Elektronikfertigung
Für Ingenieure und Fertigungsleiter, die eine zuverlässige und effiziente Verbindungslösung für Leiterplatten suchen, bietet die WAGO 2086-3206 – THR-Leiterplattenklemme mit Drücker die ideale Antwort. Dieses 6-polige Bauteil ermöglicht die sichere und zeitsparende Montage von Kabeln direkt auf der Leiterplatte, optimiert für Durchsteckmontage (Through-Hole Reflow) und minimiert Fehlerquellen in der Produktion.
Die Vorteile der WAGO 2086-3206 auf einen Blick
Die WAGO 2086-3206 setzt neue Maßstäbe in der Leiterplattenverdrahtung durch ihre innovative Technologie und herausragende Verarbeitung. Im Gegensatz zu herkömmlichen Lötverbindungen oder verschraubbaren Klemmen bietet die THR-Technologie mit integriertem Drücker signifikante Vorteile hinsichtlich Montagegeschwindigkeit, Zuverlässigkeit und Langlebigkeit.
- Einfache und schnelle Montage: Der integrierte Drücker ermöglicht ein werkzeugloses Verbinden und Trennen von Leitern, was die Durchlaufzeiten in der Fertigung spürbar reduziert.
- Sicherer Halt ohne Löten: Die THR-Technologie sorgt für eine hochfeste und vibrationsbeständige Verbindung, die den Anforderungen industrieller Anwendungen vollauf genügt und Lötfehler vermeidet.
- Kompaktes Design: Mit einer Anschlusskapazität von bis zu 1,5 mm² und 6 Polen bietet die Klemme eine platzsparende Lösung für dichte Bestückungen auf Leiterplatten.
- Hohe elektrische Leitfähigkeit: Gefertigt aus hochwertigen Materialien gewährleistet die Klemme eine optimale Stromübertragung und minimiert Energieverluste.
- Robuste Konstruktion: Die langlebige Bauweise ist auf industrielle Umgebungen ausgelegt und widersteht Umwelteinflüssen sowie mechanischer Belastung.
Technische Spezifikationen und Materialeigenschaften
Die WAGO 2086-3206 ist das Ergebnis präziser Ingenieursarbeit und der Verwendung erstklassiger Werkstoffe, um maximale Leistung und Zuverlässigkeit zu gewährleisten. Die Auswahl der Materialien und die durchdachte Konstruktion sind entscheidend für die Langlebigkeit und Funktionalität in anspruchsvollen Umgebungen.
| Merkmal | Detail |
|---|---|
| Produktbezeichnung | WAGO 2086-3206 |
| Produkttyp | THR-Leiterplattenklemme mit Drücker |
| Anzahl der Pole | 6 |
| Anschlussquerschnitt (max.) | 1,5 mm² |
| Anschlussart | Federklemme mit Betätigungsdrücker |
| Montageart | Durchsteckmontage (THR – Through-Hole Reflow) |
| Gehäusematerial | Hochtemperatur-beständiger Kunststoff, geeignet für Reflow-Lötprozesse |
| Leiterkontakt | Federkontakt aus einer korrosionsbeständigen Legierung |
| Elektrische Parameter | Spezifikationen gemäß relevanter Normen für elektrische Verbindungsbauteile, ausgelegt für sichere Spannungs- und Strombelastung im definierten Bereich. |
| Umweltverträglichkeit | Konform mit RoHS-Richtlinien (Restriction of Hazardous Substances). |
Anwendungsgebiete: Wo die WAGO 2086-3206 überzeugt
Die WAGO 2086-3206 ist ein vielseitiges Bauteil, das in einer breiten Palette von industriellen und elektronischen Anwendungen eingesetzt werden kann. Ihre Robustheit und einfache Handhabung machen sie zur idealen Wahl für Projekte, bei denen Effizienz und Verlässlichkeit im Vordergrund stehen.
- Industrielle Automatisierung: Zur Verkabelung von Sensoren, Aktoren und Steuerungssystemen in Maschinen und Produktionsanlagen.
- Gebäudeautomatisierung: Integration in Gebäudemanagementsysteme für Beleuchtung, Heizung, Lüftung und Sicherheitstechnik.
- Fahrzeugtechnik: Einsatz in Bordnetz-Applikationen, wo vibrationsfeste und zuverlässige Verbindungen gefordert sind.
- Erneuerbare Energien: Verbindung von Komponenten in Solaranlagen und Windkraftanlagen, die robusten Umweltbedingungen ausgesetzt sind.
- Mess- und Regelungstechnik: Zuverlässige Signalübertragung in Messgeräten und Regelungssystemen.
- Prototypenentwicklung und Kleinserienfertigung: Schnelle und unkomplizierte Verdrahtung ohne aufwendige Lötprozesse.
Die überlegene Technologie: THR und Drücker-Mechanismus
Die Wahl der WAGO 2086-3206 als Ihre Verbindungslösung adressiert die Herausforderungen moderner Elektronikfertigung. Die Integration der Durchsteckmontage (THR) mit einer Reflow-Lötverbindung kombiniert die Vorteile der automatisierten Fertigung mit der Stabilität einer festen Lötverbindung. Der integrierte Drücker-Mechanismus revolutioniert dabei die Handhabung.
Traditionelle Lötverbindungen erfordern oft zeitaufwendiges und fehleranfälliges manuelles Löten oder den Einsatz von speziellen Lötbädern. Die THR-Technologie erlaubt es, die Klemme wie ein herkömmliches Bauteil mit durchkontaktierten Löchern zu bestücken und im Wellen- oder Reflow-Lötprozess automatisch zu verlöten. Dies minimiert die Prozessschritte und erhöht die Ausbeute.
Der entscheidende Vorteil der WAGO 2086-3206 liegt im integrierten Drücker. Dieser ermöglicht das einfache Einstecken von abisolierten Drähten ohne Werkzeug. Ein sanfter Druck auf den Drücker öffnet die Federklemme, und nach dem Einstecken des Leiters schließt sich diese, fixiert den Draht sicher und bietet eine elektrische Verbindung mit geringem Übergangswiderstand. Dies spart nicht nur Montagezeit, sondern auch die Kosten für zusätzliches Werkzeug und reduziert das Risiko von Beschädigungen am Leiter oder an der Klemme.
Qualität und Sicherheit von WAGO
WAGO steht seit Jahrzehnten für innovative Verbindungstechnik und höchste Qualitätsstandards. Die 2086-3206-Serie ist keine Ausnahme. Jede Klemme wird nach strengen Vorgaben gefertigt, um maximale Zuverlässigkeit und Sicherheit in Ihren Anwendungen zu gewährleisten. Die Verwendung von flammhemmenden Kunststoffen und hochleitfähigen Metalllegierungen im Kontaktbereich sichert eine lange Lebensdauer und beständige Leistung, selbst unter widrigen Bedingungen.
FAQ – Häufig gestellte Fragen zu WAGO 2086-3206 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 6-polig
Was bedeutet THR bei der WAGO 2086-3206?
THR steht für Through-Hole Reflow. Es bezeichnet eine Montagetechnologie, bei der die Leiterplattenklemme durch Löcher in der Leiterplatte gesteckt und anschließend im Reflow-Lötprozess automatisch mit der Leiterplatte verbunden wird. Dies kombiniert die mechanische Stabilität einer Durchsteckmontage mit der Effizienz eines automatisierten Lötverfahrens.
Kann die WAGO 2086-3206 auch für massive Leiter verwendet werden?
Ja, die WAGO 2086-3206 ist für die Aufnahme von flexiblen und massiven Leitern mit einem Querschnitt von bis zu 1,5 mm² ausgelegt. Der integrierte Drücker ermöglicht ein einfaches und sicheres Befestigen.
Ist die Klemme wiederverwendbar?
Ja, der integrierte Drücker ermöglicht das werkzeuglose Lösen des Leiters. Dies bedeutet, dass die Klemme nach dem Entfernen des Leiters wiederverwendet werden kann, was sie zu einer flexiblen Lösung für Prototyping und flexible Designs macht.
Welche Vorteile bietet der integrierte Drücker gegenüber einer Schraubklemme?
Der integrierte Drücker ermöglicht eine deutlich schnellere und einfachere Montage, da kein Werkzeug zum Anziehen von Schrauben benötigt wird. Dies reduziert die Montagezeit und das Risiko von Beschädigungen an Leiter und Klemme. Zudem sorgt die Federklemmtechnik für eine konstante und vibrationssichere Verbindung.
Ist die WAGO 2086-3206 für den Einsatz in rauen Umgebungen geeignet?
Die Klemme ist aus hochtemperatur-beständigen Materialien gefertigt, die für Reflow-Lötprozesse ausgelegt sind. Die Konstruktion ist robust und für industrielle Anwendungen konzipiert, wodurch sie sich gut für Umgebungen mit erhöhter Temperatur oder mechanischer Belastung eignet.
Wie wird die elektrische Verbindung mit der Leiterplatte hergestellt?
Die elektrische Verbindung zwischen der Klemme und der Leiterplatte wird durch die Lötpads im Durchsteckmontageverfahren (THR) hergestellt. Die Anschlussstifte der Klemme werden durch die Bohrlöcher gesteckt und im Reflow- oder Wellenlöten fest mit den Lötflächen der Leiterplatte verbunden.
Was ist die maximale Strombelastbarkeit der WAGO 2086-3206?
Die genaue Strombelastbarkeit ist von verschiedenen Faktoren abhängig, einschließlich der Leiterplattengestaltung und der Umgebungstemperatur. Die Klemme ist jedoch für den Einsatz mit Leitern bis 1,5 mm² konzipiert und gemäß den relevanten Normen für ihre Anwendung spezifiziert. Bitte beachten Sie die technischen Datenblätter für detaillierte Informationen zur maximal zulässigen Strombelastbarkeit.
