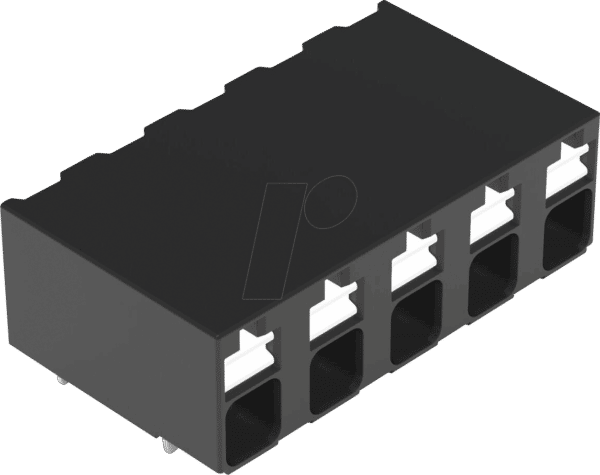

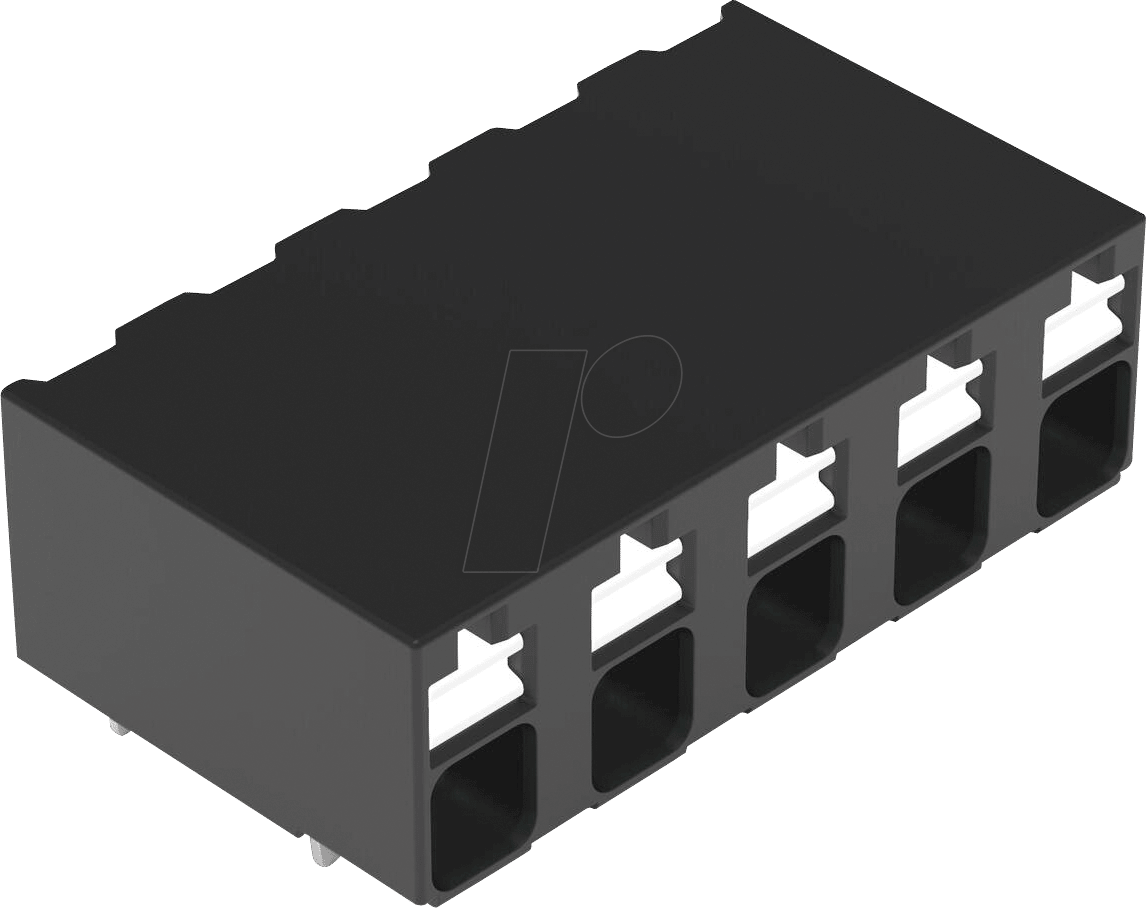

Effiziente und sichere Verbindungen für anspruchsvolle Elektronikprojekte: Die WAGO 2086-3205 THR-Leiterplattenklemme
Die WAGO 2086-3205 THR-Leiterplattenklemme mit Drückertechnologie ist die ideale Lösung für Ingenieure, Entwickler und Techniker, die eine zuverlässige und zeitsparende Verdrahtung von elektronischen Komponenten auf Leiterplatten benötigen. Sie adressiert das häufige Problem von komplexen und fehleranfälligen Lötverbindungen, indem sie eine werkzeuglose und sichere Montage ermöglicht, selbst bei dicht bestückten Platinen.
Überlegene Verbindungstechnologie für professionelle Anwendungen
Im Vergleich zu herkömmlichen Lötverbindungen bietet die WAGO 2086-3205 entscheidende Vorteile, die sie zur überlegenen Wahl für anspruchsvolle Anwendungen machen. Die integrierte PUSH-WIRE®-Anschlusstechnik von WAGO eliminiert die Notwendigkeit von Lötkolben und reduziert somit das Risiko von thermischen Schäden an empfindlichen Bauteilen. Dies führt zu einer höheren Zuverlässigkeit, einer verbesserten Prozesssicherheit und einer signifikanten Zeitersparnis in der Produktion. Die 5-polige Ausführung mit einem Querschnitt von 1,5 mm² ermöglicht die gleichzeitige Verbindung mehrerer Leiter, was die Effizienz weiter steigert.
Präzision und Zuverlässigkeit durch innovative Bauweise
Die THR (Through-Hole Reflow)-Bauweise der WAGO 2086-3205 ist speziell für den Einsatz in modernen Reflow-Lötprozessen konzipiert. Dies gewährleistet eine robuste und dauerhafte mechanische und elektrische Verbindung, die auch unter extremen Umgebungsbedingungen Bestand hat. Der integrierte Drücker ermöglicht ein einfaches und sicheres Einführen der Leiter, ohne dass spezielle Werkzeuge erforderlich sind. Dies macht die Klemme besonders bedienerfreundlich und reduziert das Fehlerrisiko während der Montage.
Vorteile der WAGO 2086-3205 THR-Leiterplattenklemme
- Werkzeuglose Montage: Schnelles und einfaches Stecken der Leiter durch die integrierte Drückertechnologie, was den Montageaufwand erheblich reduziert.
- Hohe Zuverlässigkeit: Die PUSH-WIRE®-Anschlusstechnik sorgt für sichere und dauerhafte elektrische Kontakte, die Vibrationen und thermischen Belastungen standhalten.
- Optimiert für Reflow-Lötprozesse: Die THR-Bauweise ermöglicht die Integration in automatisierte Fertigungsprozesse und gewährleistet eine hohe Lötqualität.
- Platzersparnis: Kompakte Bauform ermöglicht eine dichte Bestückung von Leiterplatten, ideal für Miniaturisierungskonzepte.
- Fehlervermeidung: Reduziert das Risiko von Kaltlötstellen und Kurzschlüssen, die bei manuellen Lötprozessen auftreten können.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen in der Industrie, Automatisierungstechnik, im Maschinenbau und in der Unterhaltungselektronik.
- Nachhaltigkeit: Längere Lebensdauer der Verbindungen und geringerer Ausschuss durch höhere Prozesssicherheit.
Detaillierte Spezifikationen und Konstruktionsmerkmale
Die WAGO 2086-3205 ist mit einem Nennquerschnitt von 1,5 mm² für massive und feindrähtige Leiter mit Aderendhülse ausgelegt und verfügt über eine Nennspannung von 320V sowie einen Nennstrom von 14A. Die 5-polige Anordnung ermöglicht eine effiziente Verdrahtung von Signalen und Stromversorgungen. Die Klemmen sind aus hochwertigen Kunststoffen gefertigt, die eine hohe Temperaturbeständigkeit und mechanische Stabilität gewährleisten. Die Kontaktfedern sind aus robustem Federstahl gefertigt, um eine zuverlässige elektrische Verbindung über die gesamte Lebensdauer des Produkts sicherzustellen.
Konstruktionsmerkmale und Materialqualitäten
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Anschlusstechnik | WAGO PUSH-WIRE® mit integriertem Drücker |
| Anzahl der Anschlüsse | 5-polig |
| Maximaler Leiterquerschnitt | 1,5 mm² |
| Nennspannung | 320 V |
| Nennstrom | 14 A |
| Gehäusematerial | Hochtemperaturfähiger Kunststoff (z.B. PA 6.6), UL94-V0 klassifiziert für erhöhte Brandschutzsicherheit. |
| Kontaktmaterial | Hochwertige Federkontakte aus korrosionsbeständigem Federstahl für dauerhafte und zuverlässige elektrische Leitfähigkeit. |
| Befestigungsart | THR (Through-Hole Reflow) für Lötanschlüsse auf Leiterplatten. |
| Einsatzbereich Temperatur | Geeignet für Temperaturen im Bereich von -40°C bis +105°C, was eine breite Anwendungspalette abdeckt. |
| Farbe | Typischerweise Grau oder Weiß, um eine gute Erkennbarkeit auf Leiterplatten zu gewährleisten. |
Umfassende Anwendungsgebiete und Integration
Die WAGO 2086-3205 findet breite Anwendung in der industriellen Automatisierung, wo sie zur Verdrahtung von Sensoren, Aktoren und Steuerungen auf Leiterplatten eingesetzt wird. Im Maschinenbau ermöglicht sie eine sichere und wartungsarme Verbindung von elektrischen Komponenten in anspruchsvollen Umgebungen. Auch in der Unterhaltungselektronik, im Bereich der Haushaltsgeräte und in der LED-Beleuchtungstechnik spielt die Klemme eine wichtige Rolle für die zuverlässige Stromversorgung und Signalübertragung. Ihre Kompaktheit und einfache Handhabung machen sie zudem ideal für den Einsatz in beengten Platzverhältnissen.
Sicherheit und Normenkonformität
WAGO verpflichtet sich höchsten Qualitäts- und Sicherheitsstandards. Die 2086-3205 THR-Leiterplattenklemme erfüllt relevante internationale Normen und Zertifizierungen, um die Sicherheit und Zuverlässigkeit in Ihren Projekten zu gewährleisten. Die Verwendung von UL94-V0 klassifizierten Materialien unterstreicht das Engagement für Brandschutz. Die solide Konstruktion und die bewährte PUSH-WIRE®-Technologie sorgen für eine langfristig sichere elektrische Verbindung.
FAQ – Häufig gestellte Fragen zu WAGO 2086-3205 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 5-polig
Kann die WAGO 2086-3205 auch für feindrähtige Leiter verwendet werden?
Ja, die WAGO 2086-3205 ist für die Aufnahme von massiven und feindrähtigen Leitern mit einer passenden Aderendhülse konzipiert. Dies erweitert ihre Flexibilität für verschiedene Leiterarten.
Ist die Montage der Klemme kompliziert?
Nein, die Montage ist denkbar einfach und werkzeuglos. Durch das Betätigen des integrierten Drückers kann der Leiter mühelos eingeführt und nach dem Lötvorgang sicher fixiert werden.
Welche Vorteile bietet die THR-Technologie im Vergleich zu traditionellen THT-Klemmen?
Die THR-Technologie (Through-Hole Reflow) ermöglicht die Integration der Klemme in den automatisierten Reflow-Lötprozess. Dies führt zu einer höheren Prozessgeschwindigkeit, besseren Lötverbindungen und einer höheren mechanischen Stabilität, da die Lötstelle direkt auf der Leiterplatte entsteht.
Welche Leiterquerschnitte können maximal angeschlossen werden?
Die WAGO 2086-3205 ist für einen maximalen Leiterquerschnitt von 1,5 mm² ausgelegt.
Für welche Umgebungsbedingungen ist die Klemme geeignet?
Die Klemme ist für einen Temperaturbereich von -40°C bis +105°C ausgelegt und besteht aus robusten, hochtemperaturfähigen Materialien, was sie für eine Vielzahl von industriellen und anspruchsvollen Umgebungen geeignet macht.
Wie wird die elektrische Verbindung hergestellt?
Die elektrische Verbindung wird durch eine Federklemme realisiert, die nach dem Einführen des Leiters mittels des Drückers greift und einen sicheren, niederohmigen Kontakt herstellt. Diese Verbindung ist vibrationsfest und dauerhaft.
Ist die Klemme für den Einsatz in sicherheitsrelevanten Anwendungen zertifiziert?
Die WAGO 2086-3205 erfüllt wichtige Sicherheitsnormen wie UL, was sie für den Einsatz in einer Vielzahl von industriellen Anwendungen, einschließlich sicherheitsrelevanter Bereiche, qualifiziert. Es ist jedoch immer ratsam, die spezifischen Anforderungen der jeweiligen Anwendung zu prüfen.
