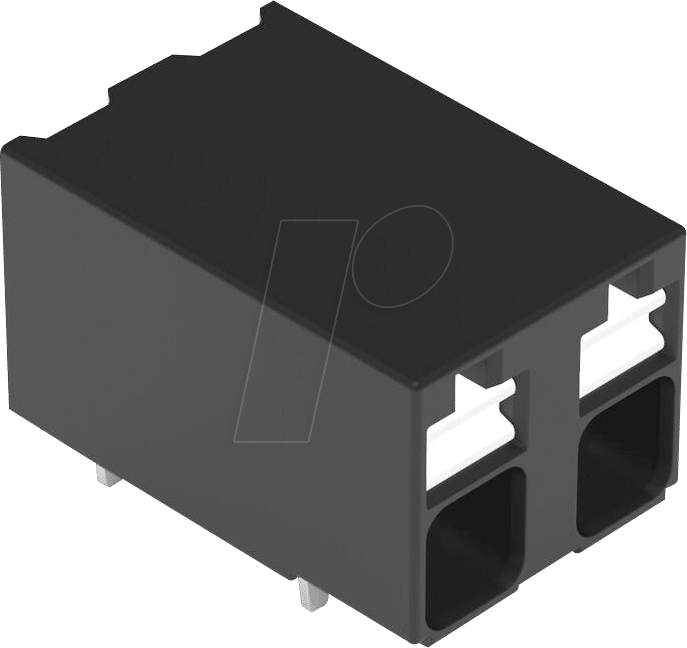

WAGO 2086-3202 THR-Leiterplattenklemme: Präzise Verbindungen für anspruchsvolle Elektronikfertigung
Die WAGO 2086-3202 THR-Leiterplattenklemme mit Drücker ist die ideale Lösung für Ingenieure und Techniker, die eine zuverlässige und zeitsparende Methode zur elektrischen Verbindung von Drähten auf Leiterplatten benötigen. Speziell entwickelt für automatisierte Fertigungsprozesse, eliminiert sie die Notwendigkeit von Lötarbeiten und garantiert konsistent hohe Verbindungsqualität, was sie zur überlegenen Wahl für Anwendungen mit hohen Stückzahlen und strengen Qualitätsanforderungen macht.
Optimierte Verbindungstechnologie: Der Vorteil des PUSH-IN-Anschlusses
Herkömmliche Lötverbindungen sind anfällig für thermische Belastungen, Lötbrücken und erfordern präzise manuelle Verarbeitung. Die WAGO 2086-3202 setzt auf die bewährte PUSH-IN-Verbindungstechnologie. Der integrierte Drücker ermöglicht ein werkzeugloses, schnelles und sicheres Einbringen von Litzen. Dies reduziert die Montagezeit signifikant und minimiert das Risiko von fehlerhaften Verbindungen, die durch unzureichende Lötstellen entstehen können. Die mechanische Klemmkraft sorgt für eine dauerhaft stabile und vibrationsfeste Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen.
Anwendungsbereiche und technische Vorteile
Die 2-polige Ausführung der WAGO 2086-3202 ist prädestiniert für eine Vielzahl von Anwendungen in der modernen Elektronikfertigung. Von der Signalübertragung in der Automatisierungstechnik über die Spannungsversorgung in kleinen Geräten bis hin zu Steuerungsmodulen in Haushaltsgeräten – diese Klemme bietet eine robuste und effiziente Lösung.
- Zeitersparnis: Werkzeugloses Anschließen reduziert Montagezeiten drastisch.
- Reduzierte Fehlerquote: Konsistente Klemmkraft minimiert Fehler durch fehlerhaftes Löten.
- Vibrationsfestigkeit: Die PUSH-IN-Technologie gewährleistet dauerhaft sichere Verbindungen.
- Hohe Strombelastbarkeit: Ausgelegt für Leiterquerschnitte bis 1,5 mm², bietet sie ausreichend Kapazität für viele Standardanwendungen.
- Geeignet für THR-Lötprozesse: Die Klemme ist optimiert für das Durchstecklöten (Through-Hole Reflow), was die Integration in automatisierte SMT-Fertigungsprozesse ermöglicht.
- Kompaktes Design: Die geringen Abmessungen ermöglichen eine hohe Packungsdichte auf der Leiterplatte.
- Erfüllt höchste Industriestandards: WAGO steht für Qualität und Zuverlässigkeit in der elektrischen Verbindungstechnik.
Technische Spezifikationen im Detail
Die WAGO 2086-3202 THR-Leiterplattenklemme zeichnet sich durch ihre durchdachte Konstruktion und hochwertige Materialien aus, die Langlebigkeit und zuverlässige Funktion gewährleisten.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | THR-Leiterplattenklemme mit Drücker |
| Hersteller | WAGO |
| Modellnummer | 2086-3202 |
| Anzahl der Pole | 2 |
| Anschlussart | PUSH-IN-Federklemme |
| Maximaler Leiterquerschnitt (starr) | 1,5 mm² |
| Maximaler Leiterquerschnitt (flexibel mit Aderendhülse) | 1,5 mm² |
| Nennspannung | Standardisierte Werte je nach Anwendung, typischerweise 320 V |
| Nennstrom | Standardisierte Werte je nach Anwendung, typischerweise 15 A |
| Material Gehäuse | Hochtemperaturkunststoff (halogenfrei), für Reflow-Prozess geeignet |
| Farbe | Grau (Standard) |
| Anschlusstechnik | Werkzeugloses Einstecken (Drücker-Mechanismus) |
| Montageart | Durchsteckmontage auf Leiterplatte (THR) |
| Abmessungen (H x B x T) | Kompakt, optimiert für Leiterplattenlayout. Spezifische Maße sind im technischen Datenblatt verfügbar. |
| Betriebstemperatur | Für den Einsatz in einem breiten Temperaturbereich ausgelegt, typischerweise -40 °C bis +105 °C. |
Materialien und Konstruktion: Für höchste Ansprüche
Das Gehäuse der WAGO 2086-3202 besteht aus einem hochwertigen, halogenfreien Hochtemperaturkunststoff. Diese Materialwahl ist entscheidend für die Anwendung im Durchstecklötverfahren (THR), da sie den hohen Temperaturen des Reflow-Prozesses standhält, ohne sich zu verformen oder zu verspröden. Die integrierten Federelemente und Kontaktstellen sind aus korrosionsbeständigen Legierungen gefertigt, die eine dauerhaft niederohmige und zuverlässige elektrische Verbindung sicherstellen. Die präzise gefertigte Drücker-Mechanik gewährleistet eine einfache und sichere Handhabung über die gesamte Lebensdauer des Produkts.
Optimierung für die Automatisierte Fertigung
Die WAGO 2086-3202 ist explizit für die Integration in automatisierte Fertigungslinien konzipiert. Ihre Bauform ist standardisiert, um eine reibungslose Handhabung durch Pick-and-Place-Maschinen zu ermöglichen. Die THR-Technologie erlaubt die Montage der Klemmen vor dem Lötprozess, wodurch eine effizientere Durchlauffertigung ermöglicht wird. Dies ist ein signifikanter Vorteil gegenüber traditionellen Methoden, bei denen Lötkomponenten oft manuell bestückt und verlötet werden müssen. Die Eliminierung des manuellen Lötens spart nicht nur Zeit und Kosten, sondern erhöht auch die Prozesssicherheit und reduziert menschliche Fehlerquellen.
Erweiterte Einsatzmöglichkeiten und Integration
Über die reine Verbindung von Drähten hinaus kann die WAGO 2086-3202 auch als Schnittstelle für Testpunkte oder als Befestigungspunkt für weitere Komponenten auf der Leiterplatte dienen. Ihre robuste Bauweise erlaubt auch den Einsatz in industriellen Umgebungen, wo Vibrationen, Temperaturschwankungen und mechanische Beanspruchung an der Tagesordnung sind. Die 2-polige Konfiguration macht sie zur idealen Wahl für einfache Stromversorgungszweige oder Signalleitungen, wo keine komplexen Verdrahtungen erforderlich sind.
Häufig gestellte Fragen (FAQ) zu WAGO 2086-3202 THR-Leiterplattenklemme, Drücker, 1,5 mm², 2-polig
Was ist der Hauptvorteil der WAGO 2086-3202 gegenüber herkömmlichen Lötverbindungen?
Der Hauptvorteil liegt in der werkzeuglosen und zeitsparenden Anschlusstechnik. Der integrierte Drücker ermöglicht ein schnelles und sicheres Einstecken von Drähten, was den Lötprozess überflüssig macht und die Fehlerquote in der Fertigung drastisch reduziert.
Für welche Leiterquerschnitte ist diese Klemme geeignet?
Die WAGO 2086-3202 ist für Leiterquerschnitte bis zu 1,5 mm² ausgelegt, sowohl für starre als auch für flexible Leiter mit passender Aderendhülse.
Ist die Klemme für den automatisierten Lötprozess geeignet?
Ja, die Klemme ist als THR-Komponente (Through-Hole Reflow) konzipiert und hält den hohen Temperaturen des Reflow-Lötens stand, wodurch sie sich perfekt für automatisierte Fertigungsprozesse eignet.
Welche Art von Kunststoffen werden für das Gehäuse verwendet und warum ist das wichtig?
Das Gehäuse besteht aus einem hochwertigen, halogenfreien Hochtemperaturkunststoff. Dies ist entscheidend, da es den thermischen Belastungen des Reflow-Lötens standhält, ohne sich zu verformen, und gleichzeitig die geforderten Sicherheits- und Umweltstandards erfüllt.
Wie wird sichergestellt, dass die Verbindung dauerhaft stabil ist?
Die PUSH-IN-Verbindungstechnologie von WAGO nutzt eine Federkraft, die den Draht sicher und dauerhaft klemmt. Dies sorgt für eine vibrationsfeste und niederohmige Verbindung, die auch unter anspruchsvollen Bedingungen ihre Integrität behält.
Kann ich verschiedene Farben von Drähten anschließen?
Ja, die Klemme ist für die Aufnahme von Drähten mit unterschiedlichen Isolationen und Farben geeignet, solange der zulässige Leiterquerschnitt eingehalten wird.
Wo finde ich detailliertere technische Informationen wie Abmessungen und spezifische Spannungswerte?
Detaillierte technische Informationen, einschließlich präziser Abmessungen und spezifischer Nennspannung- und Nennstromwerte, finden Sie im offiziellen technischen Datenblatt von WAGO für die 2086-3202.
