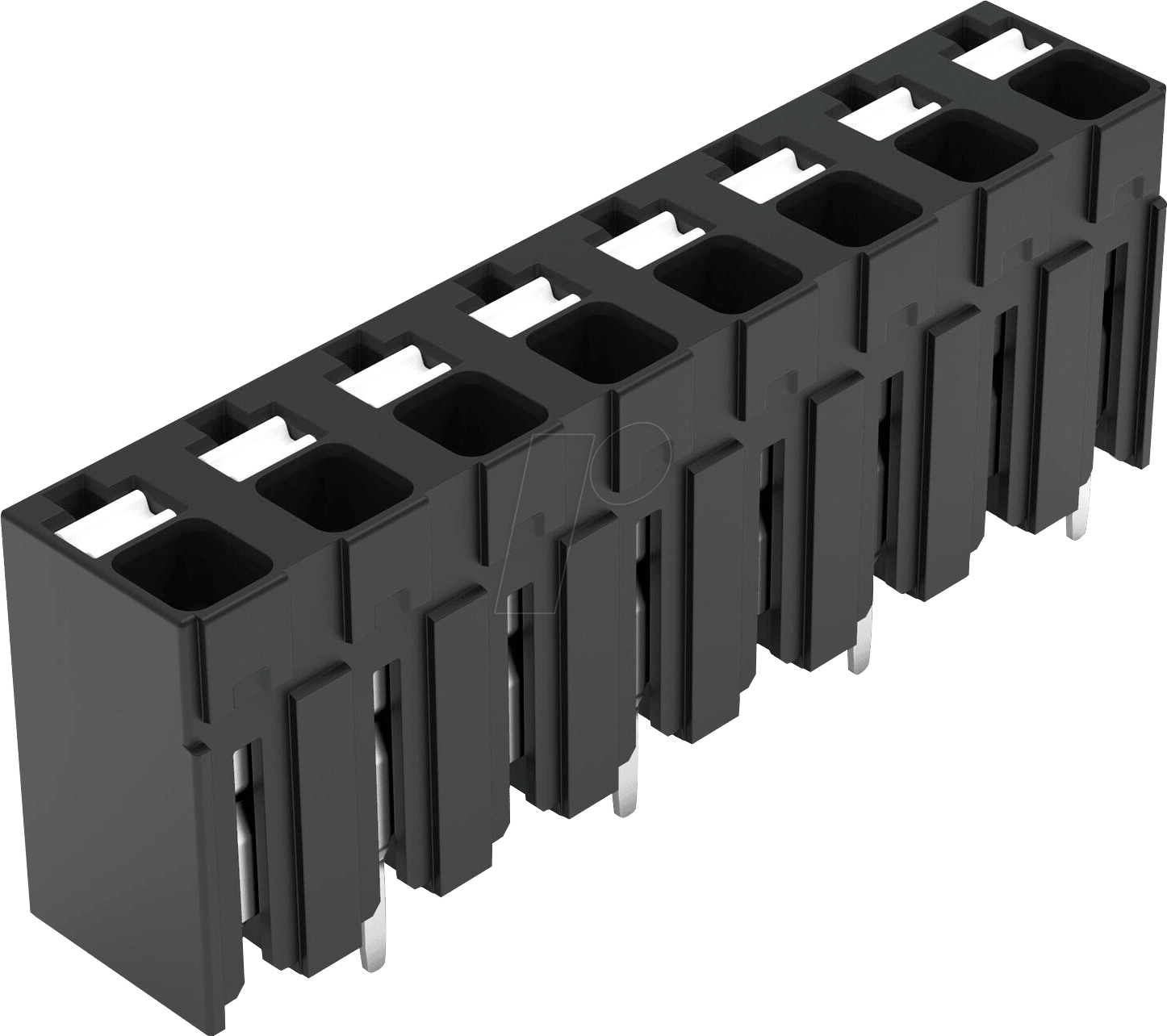

Optimierte Verdrahtung für höchste Effizienz: Die WAGO 2086-3128 THR-Leiterplattenklemme
Für Ingenieure, Automatisierungstechniker und Geräteentwickler, die eine zuverlässige und platzsparende Verbindungslösung auf Leiterplatten benötigen, stellt die WAGO 2086-3128 THR-Leiterplattenklemme mit 8 Polen und integriertem Drücker die ideale Antwort dar. Sie adressiert das Bedürfnis nach einer werkzeuglosen und fehlersicheren Installation in anspruchsvollen Umgebungen, wo Flexibilität und Robustheit essenziell sind.
Leistungsstarke Vorteile der WAGO 2086-3128
Die WAGO 2086-3128 repräsentiert die konsequente Weiterentwicklung etablierter WAGO-Technologie, optimiert für die Anforderungen moderner Leiterplattenmontage. Durch die Kombination aus durchsteckbarer THR-Technologie (Through-Hole Reflow) und dem intuitiven PUSH WIRE®-Anschlussystem bietet sie entscheidende Vorteile gegenüber herkömmlichen Lötverbindern oder klemmbaren Stecksystemen.
- Werkzeuglose Verdrahtung: Der integrierte Drücker ermöglicht ein schnelles und sicheres Einsetzen von massiven und feindrähtigen Leitern ohne zusätzliches Werkzeug. Dies reduziert Montagezeiten erheblich und minimiert das Risiko von Beschädigungen am Leiter.
- Zuverlässige Kontaktierung: Die bewährte CAGE CLAMP®-Anschlusstechnik von WAGO garantiert eine vibrationssichere und dauerhaft stabile elektrische Verbindung, selbst unter extremen Betriebsbedingungen.
- Platzersparnis auf der Leiterplatte: Die kompakte Bauform und die 8-polige Ausführung ermöglichen eine hohe Packungsdichte, was insbesondere bei der Entwicklung von Geräten mit begrenztem Platzangebot von unschätzbarem Wert ist.
- THR-kompatible Montage: Die Leiterplattenklemme ist speziell für den Einsatz im Reflow-Lötprozess auf Leiterplatten konzipiert. Dies integriert die elektrische Verbindung nahtlos in den standardisierten SMT-Fertigungsprozess.
- Hohe Stromtragfähigkeit: Mit einer Nennstromstärke von bis zu 16 A bei einem Leiterquerschnitt von 1,5 mm² bewältigt die Klemme auch anspruchsvolle Leistungsanforderungen.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Branchen, von der Industrieautomatisierung über die Gebäudetechnik bis hin zur LED-Technologie.
- Hohe Beständigkeit: Die robuste Konstruktion und die Verwendung hochwertiger Materialien gewährleisten eine lange Lebensdauer und Zuverlässigkeit auch in aggressiven Umgebungen.
Technische Spezifikationen und Materialgüte
Die WAGO 2086-3128 THR-Leiterplattenklemme ist ein präzisionsgefertigtes Bauteil, das auf Langlebigkeit und optimale elektrische Eigenschaften ausgelegt ist. Die Auswahl der Materialien und die Konstruktion sind auf die hohen Anforderungen industrieller Anwendungen abgestimmt.
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | THR-Leiterplattenklemme mit Drücker |
| Polanzahl | 8-polig |
| Leiterquerschnitt (minimal) | 0,5 mm² |
| Leiterquerschnitt (maximal) | 1,5 mm² |
| Max. Nennstrom | 16 A |
| Anschlusstechnik | CAGE CLAMP®-Federklemme mit PUSH WIRE®-Betätigung |
| Montageart | THR (Through-Hole Reflow) für Lötprozess |
| Gehäusematerial | Hochleistungspolyamid (PA), halogenfrei |
| Kontaktmaterial | Kupferlegierung, vernickelt |
| Betriebstemperatur | -40 °C bis +105 °C |
| Schutzart (montiert) | IP20 |
| Zulassungen | UL, VDE, CSA (gemäß den geltenden Normen) |
| Farbe | Grün |
Anwendungsbereiche und Einsatzszenarien
Die WAGO 2086-3128 THR-Leiterplattenklemme mit 8 Polen findet aufgrund ihrer Flexibilität und Robustheit breite Anwendung in zahlreichen technischen Disziplinen. Ihre Fähigkeit, werkzeuglos und zuverlässig Verbindungen herzustellen, macht sie zu einer bevorzugten Komponente in der Entwicklung und Fertigung von:
- Industrieller Automatisierungstechnik: Zur Signalübertragung und Stromversorgung von Sensoren, Aktoren und Steuergeräten auf Leiterplatten von SPS-Modulen, Frequenzumrichtern und speziellem Maschinensteuerungs-Equipment. Die hohe Vibrationsfestigkeit ist hierbei ein entscheidender Faktor.
- Gebäudetechnik und Smart Home: Integration in Steuerzentralen, Beleuchtungssysteme und Zugangskontrollsysteme, wo eine sichere und wartungsarme Verdrahtung essenziell ist. Die halogenfreie Ausführung des Gehäusematerials erhöht die Sicherheit in Brandfallbereichen.
- LED- und Beleuchtungstechnik: Zur einfachen und sicheren Anbindung von Konstantstromquellen, Dimmern und LED-Treibern auf kompakten Leiterplatten. Die THR-Technologie ermöglicht die Integration direkt in den Fertigungsprozess der Leuchten-Elektronik.
- Gerätebau und Messapparaturen: Einsatz in der Stromversorgung und Signalweiterleitung von empfindlichen Messinstrumenten, Laborgeräten und industriellen Testsystemen, wo präzise und stabile Verbindungen gewährleistet sein müssen.
- Energie- und Umwelttechnik: Anwendung in der Stromwandlung, Überwachungstechnik und Regelung von Energieerzeugungssystemen, z.B. in Solaranlagen oder Windkraftanlagen, wo Zuverlässigkeit unter widrigen Bedingungen gefordert ist.
Die 8-polige Konfiguration ermöglicht die gleichzeitige Aufnahme mehrerer Signale oder Stromversorgungsleitungen, was die Anzahl der benötigten Steckverbinder auf der Leiterplatte reduziert und somit zu einer höheren Integrationsdichte und potenziellen Kostenersparnis führt. Die Kompatibilität mit dem Reflow-Lötprozess spart zusätzliche manuelle Montageschritte und erhöht die Effizienz der gesamten Produktion.
Häufig gestellte Fragen (FAQ) – WAGO 2086-3128
FAQ – Häufig gestellte Fragen zu WAGO 2086-3128 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 8-polig
Welche Leiterarten können mit der WAGO 2086-3128 verbunden werden?
Die WAGO 2086-3128 ist für die Aufnahme von massiven und feindrähtigen Leitern mit oder ohne Aderendhülse im Querschnittsbereich von 0,5 mm² bis 1,5 mm² ausgelegt. Der integrierte Drücker ermöglicht die einfache und werkzeuglose Einführung dieser Leiter.
Ist die WAGO 2086-3128 für den automatisierten Lötprozess geeignet?
Ja, die Bezeichnung „THR“ (Through-Hole Reflow) kennzeichnet die Eignung der Leiterplattenklemme für den Reflow-Lötprozess. Dies ermöglicht die Integration in standardisierte SMT-Fertigungslinien.
Welche maximalen elektrischen Belastungswerte weist die Klemme auf?
Die WAGO 2086-3128 ist für eine maximale Nennstromstärke von 16 A bei einem Leiterquerschnitt von 1,5 mm² ausgelegt. Die Spannungsfestigkeit ist gemäß den relevanten Normen spezifiziert.
Ist das Gehäusematerial der Klemme halogenfrei?
Ja, das Gehäuse der WAGO 2086-3128 besteht aus einem halogenfreien Hochleistungspolyamid. Dies ist besonders wichtig für Anwendungen in sicherheitssensiblen Bereichen oder dort, wo die Freisetzung von Halogenen vermieden werden muss.
Wie wird die elektrische Verbindung durch den Drücker realisiert?
Der integrierte Drücker betätigt die bewährte CAGE CLAMP®-Federklemme. Beim Einstecken des Leiters wird die Klemmfeder geöffnet und schließt sich nach dem Einsetzen des Leiters, wodurch eine zuverlässige und vibrationssichere Kontaktierung gewährleistet wird.
Welche Temperaturbereiche werden von der WAGO 2086-3128 abgedeckt?
Die Leiterplattenklemme ist für einen erweiterten Betriebstemperaturbereich von -40 °C bis +105 °C ausgelegt, was ihre Einsatzfähigkeit auch in extremen Umgebungsbedingungen sicherstellt.
Welche Bedeutung hat die 8-polige Ausführung?
Die 8-polige Ausführung ermöglicht die gleichzeitige Verbindung von acht einzelnen Leitern auf einer Leiterplatte. Dies ist vorteilhaft für Anwendungen, die eine hohe Anzahl von Signalen oder Stromversorgungsleitungen auf kleinem Raum bündeln müssen, was die Leiterplatten-Layout-Komplexität reduziert.
