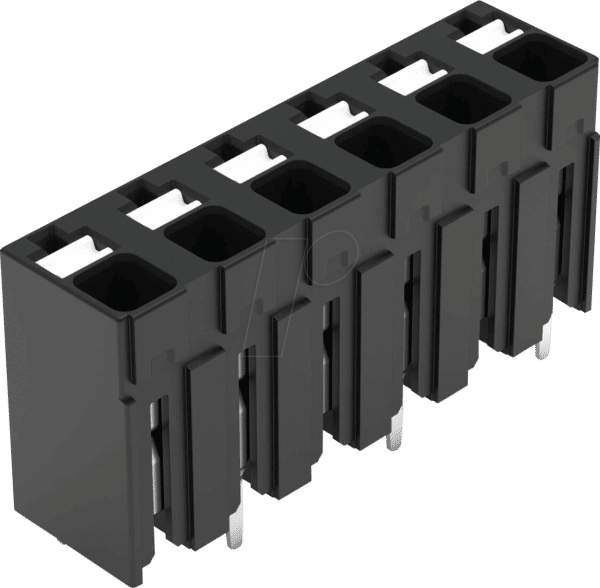

WAGO 2086-3126 – THR-Leiterplattenklemme: Präzision für anspruchsvolle Elektronikmontagen
Für Ingenieure, Entwickler und Fertigungsbetriebe, die höchste Zuverlässigkeit und Effizienz bei der Verbindung von Leiterplatten benötigen, bietet die WAGO 2086-3126 THR-Leiterplattenklemme mit integriertem Drücker die optimale Lösung. Dieses Präzisionsbauteil vereinfacht den Anschluss von Drähten mit einem Querschnitt von bis zu 1,5 mm² an Leiterplatten in einem 6-poligen Layout und minimiert gleichzeitig Montagefehler durch seine werkzeuglose Betätigung. Erleben Sie eine neue Dimension der Anschlussklemmentechnologie, die Ihre Produktionsprozesse optimiert und die Lebensdauer Ihrer elektronischen Geräte erhöht.
Innovatives Design für maximale Konnektivität und Sicherheit
Die WAGO 2086-3126 THR-Leiterplattenklemme revolutioniert die Art und Weise, wie Verbindungen auf Leiterplatten realisiert werden. Durch den integrierten Betätigungsdrücker entfällt die Notwendigkeit für spezielle Werkzeuge, was die Montagezeit signifikant reduziert und die Fehleranfälligkeit minimiert. Diese Klemme ist speziell für das Reflow-Löten (THR – Through-Hole Reflow) konzipiert und ermöglicht so eine nahtlose Integration in moderne automatisierte Fertigungsprozesse. Die robuste Konstruktion und die hochwertigen Materialien gewährleisten eine langlebige und sichere elektrische Verbindung, selbst unter anspruchsvollen Betriebsbedingungen.
Überlegene Leistung und Vielseitigkeit
Im Vergleich zu herkömmlichen Lötverbindungen oder schraubbaren Klemmen bietet die WAGO 2086-3126 entscheidende Vorteile:
- Werkzeuglose Verdrahtung: Der integrierte Drücker ermöglicht ein schnelles und sicheres Einführen des Leiters ohne Spezialwerkzeuge. Dies spart Zeit und reduziert das Risiko von Beschädigungen am Leiter oder der Klemme.
- Zuverlässige THR-Technologie: Speziell für das Reflow-Löten entwickelt, garantiert diese Klemme eine robuste und schockresistente Verbindung, die den Anforderungen moderner SMD-Fertigungsprozesse gerecht wird.
- Kompaktes 6-poliges Design: Mit einer Polzahl von sechs bietet diese Klemme eine effiziente Nutzung des begrenzten Platzes auf Leiterplatten und ermöglicht die flexible Verdrahtung mehrerer Signale oder Stromkreise.
- Hohe Strombelastbarkeit: Für einen Querschnitt von 1,5 mm² ausgelegt, unterstützt die Klemme eine zuverlässige Stromübertragung, die für eine Vielzahl von Anwendungen geeignet ist.
- Vibrationsfestigkeit: Die Klemmkraft, die durch das Federkraft-Anschlussprinzip erzeugt wird, bietet eine hervorragende Beständigkeit gegen Vibrationen und mechanische Beanspruchung, was die Zuverlässigkeit im Feldeinsatz erhöht.
- Einfache Wartung und Austauschbarkeit: Im Falle einer notwendigen Wartung oder eines Austauschs können Leiter schnell und unkompliziert gelöst und wieder angeschlossen werden, ohne die gesamte Baugruppe demontieren zu müssen.
- Hochwertige Materialien: Die Verwendung von langlebigen und elektrisch leitfähigen Materialien stellt eine stabile und korrosionsbeständige Verbindung über die gesamte Lebensdauer des Produkts sicher.
Technische Spezifikationen im Detail
Die WAGO 2086-3126 THR-Leiterplattenklemme ist das Ergebnis jahrelanger Entwicklung und tiefgreifenden Verständnisses für die Anforderungen der Elektronikindustrie. Jedes Detail ist auf Leistung, Zuverlässigkeit und einfache Handhabung ausgelegt.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | THR-Leiterplattenklemme mit Drücker |
| Hersteller | WAGO |
| Modellnummer | 2086-3126 |
| Polzahl | 6 |
| Leiterquerschnitt (min.-max.) | 0,08 mm² – 1,5 mm² (eindrähtig/mehrdrähtig mit Aderendhülse) |
| Anschlussart | Federkraftanschluss (Push-in CAGE CLAMP®) |
| Montageart | THR (Through-Hole Reflow) – Lötanschlusstechnik |
| Nennspannung | Speziell für die Anwendungsumgebung optimiert, typisch 320V (Details siehe technisches Datenblatt) |
| Nennstrom | Bis zu 10 A (abhängig vom Leiterquerschnitt und der Umgebungstemperatur) |
| Gehäusematerial | Hochtemperatur-Kunststoff, geeignet für Reflow-Prozesse |
| Farbe | Anthrazit (Standard für Serie 2086) |
| Betriebstemperatur | -40 °C bis +105 °C (Anwendungsabhängig) |
| Zulassungen | UL, VDE, CSA (gemäß produktspezifischer Dokumentation) |
| Befestigungsart | Lötstifte für Durchsteckmontage |
| Isolationsgruppe | Schutzklasse II |
Anwendungsbereiche: Wo Präzision entscheidend ist
Die WAGO 2086-3126 THR-Leiterplattenklemme ist aufgrund ihrer robusten Bauweise, der hohen Zuverlässigkeit und der einfachen Handhabung eine ideale Wahl für eine breite Palette von anspruchsvollen Anwendungen:
- Industrielle Automatisierung: In Steuerungen, Sensoren und Aktoren, wo Vibrationen und raue Umgebungsbedingungen vorherrschen.
- Mess- und Regeltechnik: Für präzise Signalübertragung und stabile Verbindungen in Laboren und Prüfgeräten.
- Erneuerbare Energien: In Umrichtern und Energiemanagementsystemen für Photovoltaik- und Windkraftanlagen.
- Beleuchtungstechnik: In LED-Treibern und Steuersystemen für professionelle Lichtinstallationen.
- Automobilindustrie: In Steuergeräten und Bordelektronik, wo Langlebigkeit und Vibrationsfestigkeit gefordert sind.
- Medizintechnik: In diagnostischen Geräten und medizinischen Assistenzen, wo höchste Zuverlässigkeit unerlässlich ist.
- Konsumerelektronik: In anspruchsvollen Geräten, die eine kompakte und robuste Anschlusslösung erfordern.
Maximale Effizienz durch intelligente Anschlusslösungen
Der Kernvorteil der WAGO 2086-3126 liegt in der Kombination aus dem bewährten CAGE CLAMP® Federkraft-Anschlussprinzip und der für das automatische Bestücken optimierten THR-Bauform. Dies ermöglicht:
Optimierte Leiterplattenbestückung: Die THR-Technologie erlaubt die Integration der Klemmen in den normalen Reflow-Lötprozess. Das bedeutet, dass die Klemmen gemeinsam mit den SMD-Bauteilen auf die Leiterplatte gelötet werden. Dies vereinfacht die Produktionskette erheblich und reduziert Durchlaufzeiten. Die präzise Positionierung der Lötstifte sorgt für eine exakte Ausrichtung auf der Leiterplatte.
Reduzierter Montageaufwand: Der integrierte Drücker ermöglicht das werkzeuglose Einführen von massiven und feindrähtigen Leitern (mit Aderendhülse) mit einem Querschnitt von bis zu 1,5 mm². Ein einfacher Druck mit dem Finger genügt, um den Leiter sicher zu fixieren. Dies beschleunigt den Verdrahtungsprozess erheblich und minimiert das Risiko von Bedienungsfehlern.
Sichere und dauerhafte Verbindungen: Das Federkraft-Anschlussprinzip von WAGO ist seit Jahrzehnten für seine Zuverlässigkeit bekannt. Es gleicht thermische Ausdehnungen aus und sorgt für eine konstante Klemmkraft über die gesamte Lebensdauer der Verbindung. Dies schützt vor Wackelkontakten und ist besonders in vibrationsbelasteten Umgebungen von unschätzbarem Wert.
Platzersparnis: Die kompakte Bauform der 6-poligen Klemme nutzt den verfügbaren Platz auf der Leiterplatte effizient aus. Dies ist ein kritischer Faktor bei der Entwicklung kompakter und leistungsfähiger elektronischer Geräte.
Wichtige Überlegungen für die Auswahl und Anwendung
Bei der Auswahl und Anwendung der WAGO 2086-3126 THR-Leiterplattenklemme sollten folgende Aspekte berücksichtigt werden, um die maximale Leistung und Langlebigkeit zu gewährleisten:
- Lötprofil: Stellen Sie sicher, dass Ihr Reflow-Lötprofil die maximal zulässige Löttemperatur für Hochtemperatur-Kunststoffe der THR-Klemmen nicht überschreitet. Detaillierte Informationen sind im Datenblatt des Herstellers zu finden.
- Leiterquerschnitt und -typ: Die Klemme ist für Leiterquerschnitte bis 1,5 mm² ausgelegt. Verwenden Sie für feindrähtige Leiter immer geeignete Aderendhülsen, um die Kontaktfläche zu vergrößern und einen sicheren Anschluss zu gewährleisten.
- Umgebungsbedingungen: Obwohl die Klemme für einen weiten Temperaturbereich ausgelegt ist, sollten extreme Temperaturschwankungen und aggressive chemische Umgebungen gemäß den Spezifikationen geprüft werden.
- Strombelastbarkeit: Beachten Sie die maximal zulässige Strombelastbarkeit, die vom Leiterquerschnitt, der Umgebungstemperatur und den vorgeschriebenen Normen abhängt.
FAQ – Häufig gestellte Fragen zu WAGO 2086-3126 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 6-polig
Kann die WAGO 2086-3126 auch für mehrdrähtige Leiter ohne Aderendhülse verwendet werden?
Nein, für mehrdrähtige Leiter wird die Verwendung von isolierten oder unisolierten Aderendhülsen gemäß den Spezifikationen von WAGO empfohlen, um einen sicheren und zuverlässigen Anschluss zu gewährleisten. Die Aderendhülse vergrößert die Kontaktfläche und verhindert ein Aufsplittern des Drahtes.
Welche maximale Leiterlänge darf ich für den Anschluss verwenden?
Die maximale Leiterlänge, die in die Klemme eingeführt werden kann, ist durch den freien Bauraum der Klemme bestimmt und beträgt in der Regel etwa 7 bis 10 mm, je nach Isolationsmaterial des Leiters. Die exakte Einstecktiefe ist für optimale elektrische Verbindungen entscheidend.
Ist die Klemme auch für Lötverfahren geeignet, die keine Reflow-Lötautomatten verwenden?
Die Klemme ist primär für das Durchsteck-Reflow-Löten (THR) konzipiert. Für manuelle Lötprozesse oder andere Lötverfahren sind möglicherweise Modifikationen oder spezielle Vorgehensweisen erforderlich, um die Integrität des Kunststoffgehäuses zu wahren. Es wird empfohlen, die offiziellen Verarbeitungshinweise von WAGO zu beachten.
Wie verhält sich die Klemme bei erhöhter Vibration und mechanischer Belastung?
Das Federkraft-Anschlussprinzip von WAGO bietet eine ausgezeichnete Vibrationsfestigkeit und hält mechanischen Belastungen zuverlässig stand. Die Klemmkraft passt sich dynamisch an und stellt auch unter extremen Bedingungen eine stabile Verbindung sicher.
Sind die Lötstifte der Klemme verzinnt oder aus einem anderen Material?
Die Lötstifte sind in der Regel aus einer Kupferlegierung gefertigt und hochrein verzinnt, um eine optimale Lötbarkeit und Korrosionsbeständigkeit zu gewährleisten. Die genaue Materialzusammensetzung kann im Produktdatenblatt eingesehen werden.
Kann ich die Klemme nach dem Löten noch einmal von der Leiterplatte trennen und neu verbinden?
Ja, die Federkraft-Anschlusstechnik ermöglicht ein einfaches und werkzeugloses Lösen des Leiters durch Betätigung des Drückers. Die Klemme selbst bleibt fest mit der Leiterplatte verbunden.
Welche spezifischen Zulassungen hat die WAGO 2086-3126?
Die Klemme ist in der Regel nach internationalen Normen wie UL und VDE zertifiziert. Die genauen Zulassungen und deren Umfang sind immer dem aktuellen Produktdatenblatt oder der offiziellen Dokumentation des Herstellers zu entnehmen.
