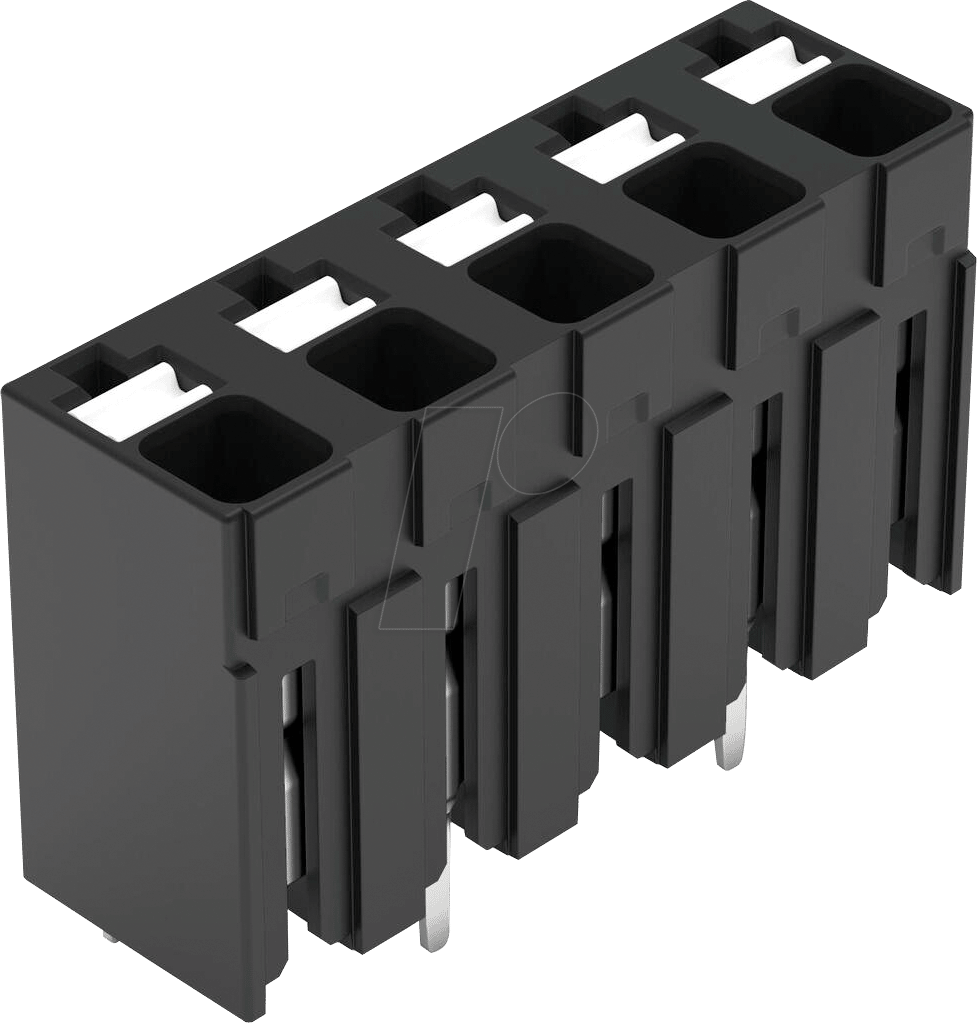

Die WAGO 2086-3125 THR-Leiterplattenklemme: Sichere und Effiziente Verbindungen für Professionelle Anwendungen
Für Ingenieure, Entwickler und technische Fachkräfte, die auf eine zuverlässige und zeitsparende Verdrahtung angewiesen sind, bietet die WAGO 2086-3125 THR-Leiterplattenklemme mit 5 Polen und 1,5 mm² Leiterquerschnitt eine erstklassige Lösung. Dieses präzisionsgefertigte Bauteil eliminiert die Notwendigkeit komplexer Lötverbindungen und ermöglicht eine schnelle, sichere und wartungsarme Integration in Leiterplatten-Designs, wodurch Montagezeiten drastisch reduziert und die Zuverlässigkeit von elektronischen Systemen erhöht wird.
Revolutionäre Anschluss-Technologie für Höchste Ansprüche
Die WAGO 2086-3125 repräsentiert den neuesten Stand der Technik im Bereich der Leiterplatten-Anschlusstechnik. Dank des integrierten „Push-in“-Anschlusssystems mit komfortablem Betätigungsdrücker wird die Installation von Drähten zum Kinderspiel. Kein Werkzeug ist erforderlich, um massive oder feindrähtige Leiter mit Aderendhülse schnell und sicher zu verbinden. Die innovative CAGE CLAMP® Anschlussklemme sorgt für eine dauerhaft spielfreie und vibrationssichere Verbindung, die selbst unter anspruchsvollsten Umgebungsbedingungen Bestand hat. Dies unterscheidet die WAGO Klemme fundamental von herkömmlichen Lötverbindungen, die anfällig für Kalte Lötstellen, mechanische Belastungen und Korrosion sein können.
Umfassende Vorteile der WAGO 2086-3125
- Werkzeuglose Montage: Die Betätigung der Klemme erfolgt per Knopfdruck, was eine signifikante Reduzierung der Montagezeit und -kosten ermöglicht.
- Sichere und Zuverlässige Verbindung: Das bewährte CAGE CLAMP® Federkraftanschlussprinzip garantiert eine gleichbleibende und sichere Kontaktierung, unabhängig von Vibrationen oder Temperaturschwankungen.
- Vielseitige Anwendung: Geeignet für Leiterquerschnitte von 1,5 mm² bietet diese 5-polige Klemme flexible Anschlussmöglichkeiten für eine Vielzahl von elektronischen Schaltungen.
- Hohe Strombelastbarkeit: Die robuste Bauweise und die hochwertigen Materialien ermöglichen eine zuverlässige Stromführung, auch bei anspruchsvollen Lasten.
- Optimierte Platznutzung: Das kompakte Design der THR-Klemme ermöglicht eine dichte Bestückung von Leiterplatten und trägt zur Miniaturisierung von Geräten bei.
- Reduziertes Fehlerpotenzial: Die Eliminierung manueller Lötprozesse minimiert das Risiko von Anwendungsfehlern und gewährleistet eine konsistente Produktqualität.
- Langlebigkeit und Wartungsfreiheit: Die Korrosionsbeständigkeit und die mechanische Stabilität der Klemme gewährleisten eine lange Lebensdauer ohne regelmäßige Wartungsintervalle.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modellnummer | 2086-3125 |
| Produkttyp | THR-Leiterplattenklemme |
| Anzahl der Pole | 5 |
| Max. Leiterquerschnitt (mm²) | 1,5 |
| Anschlussart | Push-in mit Betätigungsdrücker |
| Klemmtechnologie | CAGE CLAMP® |
| Rastermaß (mm) | 5.0 |
| Nennspannung (V) | 320 |
| Nennstrom (A) | 16 |
| Gehäusematerial | Hochleistungskunststoff, halogenfrei |
| Betriebstemperaturbereich (°C) | -40 bis +105 |
| Montageart | SMD-Löten (THR – Through-Hole Reflow) |
| Farbe | Grau (Standard) |
| Zulassungen | UL, VDE, CSA (gemäß relevanten Normen für elektronische Bauteile) |
Einsatzgebiete und Anwendungsbereiche
Die WAGO 2086-3125 ist prädestiniert für den Einsatz in einer breiten Palette von elektronischen Anwendungen, bei denen eine robuste und effiziente Verdrahtung auf der Leiterplatte unerlässlich ist. Dazu gehören unter anderem:
- Industrielle Automatisierung: Steuerungen, Sensoren und Aktoren in Fertigungsstraßen und Prozessanlagen.
- Gebäudetechnik: Intelligente Gebäudesteuerung, Beleuchtungssysteme und Sicherheitstechnik.
- Messtechnik: Präzisionsinstrumente und Prüfgeräte, die höchste Signalintegrität erfordern.
- Energieerzeugung und -verteilung: Komponenten in Umrichtern, Stromversorgungseinheiten und Energiemanagementsystemen.
- Verkehrstechnik: Elektronik für Fahrzeuge, Signalgebung und Bordnetzsysteme.
- Medizintechnik: Geräte und Apparaturen, die strenge Sicherheits- und Zuverlässigkeitsstandards erfüllen müssen.
- Konsumerelektronik: Hochwertige Produkte, bei denen Langlebigkeit und einfache Montage im Vordergrund stehen.
Die THR-Technologie ermöglicht die Integration dieser Klemme in moderne SMD-Bestückungsprozesse, was eine nahtlose Überführung von diskreten Komponenten zu automatisierten Fertigungslinien erlaubt.
Nachhaltigkeit und Materialgüte
WAGO legt größten Wert auf die Verwendung von hochwertigen und umweltverträglichen Materialien. Die Gehäuse der 2086-3125 THR-Leiterplattenklemme bestehen aus einem robusten, halogenfreien Hochleistungskunststoff. Dies gewährleistet nicht nur eine ausgezeichnete mechanische Stabilität und thermische Beständigkeit, sondern erfüllt auch strenge Umweltauflagen hinsichtlich der Freisetzung schädlicher Stoffe im Brandfall. Die Kontaktfedern aus Federstahl garantieren eine langanhaltende und zuverlässige elektrische Verbindung über die gesamte Lebensdauer des Produkts. Durch die langlebige Konstruktion und die Vermeidung von aufwendigen Lötprozessen wird zudem der Energieverbrauch in der Produktion und im Lebenszyklus des Endprodukts reduziert.
Sicherheit und Normkonformität
Die WAGO 2086-3125 THR-Leiterplattenklemme ist nach international anerkannten Normen geprüft und zertifiziert. Dies stellt sicher, dass sie den höchsten Anforderungen an Sicherheit und Zuverlässigkeit in kritischen Anwendungen genügt. Die Zulassungen von Instituten wie UL (Underwriters Laboratories), VDE (Verband der Elektrotechnik Elektronik Informationstechnik) und CSA (Canadian Standards Association) belegen die Konformität mit globalen Sicherheitsstandards. Anwender können sich darauf verlassen, dass diese Klemme in ihren Designs höchste Sicherheitsniveaus erfüllt und die Einhaltung regulatorischer Vorgaben unterstützt.
FAQ – Häufig gestellte Fragen zu WAGO 2086-3125 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 5-polig
Was bedeutet THR bei THR-Leiterplattenklemme?
THR steht für Through-Hole Reflow. Dies bedeutet, dass die Klemme durch die Leiterplatte gesteckt wird, aber wie ein SMD-Bauteil im Reflow-Lötprozess bestückt und verbunden wird. Dies ermöglicht die Integration von durchkontaktierten Bauteilen in automatisierte SMD-Fertigungslinien.
Welche Vorteile bietet der integrierte Betätigungsdrücker?
Der Betätigungsdrücker ermöglicht das werkzeuglose Einführen und Lösen von Drähten. Dies beschleunigt die Montage erheblich, reduziert das Risiko von Beschädigungen am Draht oder an der Klemme und vereinfacht Nacharbeiten oder Änderungen.
Ist diese Klemme für massive und feindrähtige Leiter geeignet?
Ja, die WAGO 2086-3125 ist für den Anschluss von massiven und feindrähtigen Leitern konzipiert. Bei der Verwendung von feindrähtigen Leitern ist die Verwendung einer Aderendhülse empfehlenswert, um die mechanische Stabilität und elektrische Zuverlässigkeit zu gewährleisten.
Welche maximalen Leiterquerschnitte können angeschlossen werden?
Die Klemme ist für Leiterquerschnitte bis maximal 1,5 mm² ausgelegt. Dies entspricht einem AWG-Wert von 16.
Wie unterscheidet sich die CAGE CLAMP® Technologie von traditionellen Schraubklemmen?
Die CAGE CLAMP® Technologie nutzt eine Federkraft, um den Leiter dauerhaft und schwingungsfest zu fixieren. Im Gegensatz zu Schraubklemmen, bei denen die Verbindung durch das Nachlassen der Schraube im Laufe der Zeit unsicher werden kann, bietet die Federkraft eine konstante und wartungsfreie Kontaktierung.
Ist das Material der Klemme halogenfrei?
Ja, das Gehäusematerial der WAGO 2086-3125 ist halogenfrei, was den Einsatz in sicherheitskritischen Umgebungen und die Einhaltung von Umweltstandards gewährleistet.
Welche Umgebungstemperaturen kann die Klemme aushalten?
Die Klemme ist für einen Betriebstemperaturbereich von -40 °C bis +105 °C ausgelegt, was einen breiten Einsatz in verschiedenen klimatischen Bedingungen ermöglicht.
