Optimale Verbindungslösung für anspruchsvolle Elektronikanwendungen: WAGO 2086-3124 – THR-Leiterplattenklemme

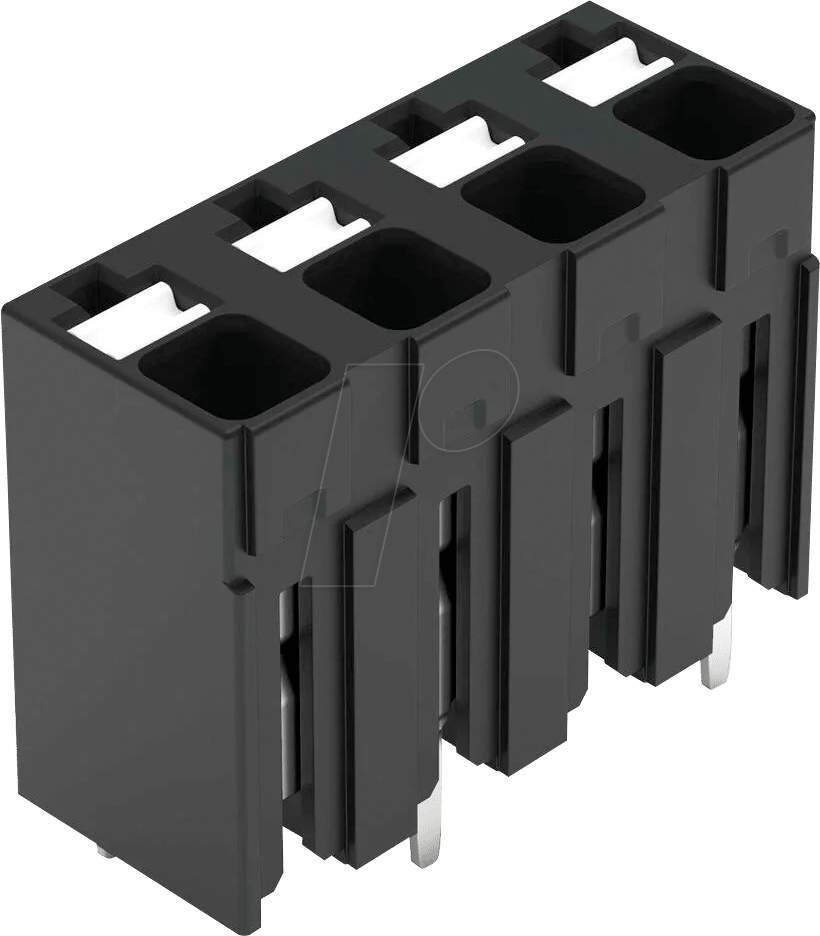

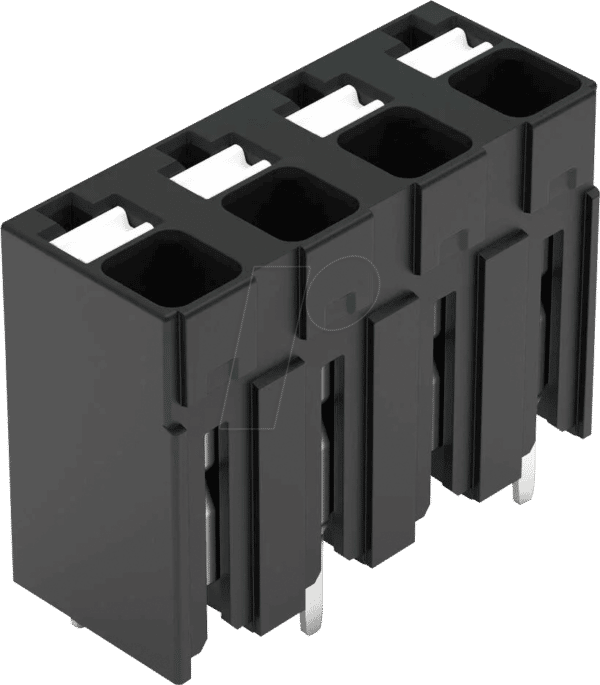

Die WAGO 2086-3124 THR-Leiterplattenklemme mit 4 Polen und 1,5 mm² Leiterquerschnittsanschluss löst das Problem der sicheren und effizienten Verdrahtung in industriellen und gewerblichen Elektronikprojekten. Dieses Produkt ist ideal für Ingenieure, Entwickler und Techniker, die auf eine zuverlässige und zeitsparende Lötverbindungslösung Wert legen, insbesondere bei der Bestückung im Wellenlötautomaten.
Herausragende Vorteile der WAGO 2086-3124 THR-Leiterplattenklemme
Im Vergleich zu herkömmlichen Lötanschlüssen oder Federklemmen bietet die WAGO 2086-3124 eine signifikante Überlegenheit durch ihre integrierte THR (Through-Hole Reflow) Technologie, die eine automatisierte Bestückung und Lötfähigkeit direkt auf der Leiterplatte ermöglicht. Dies reduziert Montagezeiten und Fehlerquellen drastisch und gewährleistet eine dauerhaft stabile elektrische Verbindung.
- Hohe Anschlussdichte und Platzersparnis: Das kompakte 4-polige Design ermöglicht eine effiziente Raumnutzung auf der Leiterplatte, was besonders bei hochintegrierten Schaltungen von Vorteil ist.
- Werkzeuglose Verdrahtung: Die integrierte CAGE CLAMP® S-Anschlusstechnik mit Betätigungsdrücker ermöglicht ein schnelles und einfaches Stecken von flexiblen und starren Leitern ohne Spezialwerkzeug. Dies beschleunigt den Montageprozess erheblich und minimiert das Risiko von Beschädigungen der Leiter.
- Robuste und zuverlässige Verbindung: Die CAGE CLAMP® Technologie sorgt für eine vibrationssichere und wartungsfreie Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen Bestand hat.
- Optimiert für THR-Prozesse: Speziell entwickelt für das Reflow-Löten, integriert sich diese Klemme nahtlos in moderne automatische Fertigungsprozesse, was die Effizienz steigert und Kosten senkt.
- Hohe Strombelastbarkeit und Spannungsfestigkeit: Entworfen für Anwendungen bis zu 15 A und einer Nennspannung von 320 V, bietet die Klemme eine robuste Leistung für eine breite Palette von Einsatzgebieten.
- Flexibilität bei der Leiterbearbeitung: Ermöglicht den Anschluss von flexiblen Leitern mit oder ohne Aderendhülse sowie von starren Leitern, was eine hohe Anwendungsvielseitigkeit gewährleistet.
Technische Spezifikationen und Materialqualitäten
Die WAGO 2086-3124 THR-Leiterplattenklemme repräsentiert Spitzenleistung in der Verbindungstechnik durch die Kombination hochwertiger Materialien und durchdachter Konstruktion. Die Auswahl der Komponenten ist auf Langlebigkeit und optimale elektrische Performance ausgelegt.
| Merkmal | Detail |
|---|---|
| Produkttyp | THR-Leiterplattenklemme mit Betätigungsdrücker |
| Polanzahl | 4-polig |
| Leiterquerschnitt (min.) | 0,5 mm² (massiv) / 0,2 mm² (feindrähtig, verzinnt) |
| Leiterquerschnitt (max.) | 1,5 mm² (massiv und feindrähtig) |
| Anschlussart | CAGE CLAMP® S mit Betätigungsdrücker |
| Bemessungsspannung | 320 V |
| Bemessungsstrom | 15 A |
| Löttemperaturbeständigkeit | Geeignet für typische Wellenlötprofile (Reflow-Löten) |
| Gehäusematerial | Hochleistungskunststoff (PA 66), schwer entflammbar gemäß UL 94 V-0 |
| Federkontakte | Hochlegierter Federstahl, korrosionsbeständig |
| Betätigungsdrücker | Robustes Polymer für einfache und wiederholbare Bedienung |
| Farbe | Grau (Standard) |
| Umgebungstemperatur (Betrieb) | -40 °C bis +105 °C |
| Anwendungsbereich | Automatisierte Leiterplattenbestückung, industrielle Automatisierung, Signal- und Leistungsübertragung |
Maximale Anwendungsvielfalt und Montagekomfort
Die WAGO 2086-3124 ist mehr als nur eine einfache Klemme; sie ist eine integrierte Lösung, die den gesamten Montageprozess revolutioniert. Ihre durchdachte Konstruktion adressiert verschiedene Herausforderungen in der modernen Elektronikfertigung.
- Zeitersparnis durch integrierte Löttechnologie: Die THR-Technologie ermöglicht die Lötung direkt auf der Leiterplatte im Reflow-Prozess. Dies eliminiert zusätzliche manuelle Lötoperationen und reduziert die Zykluszeiten in der Fertigung signifikant.
- Zuverlässigkeit durch CAGE CLAMP® S: Die bewährte CAGE CLAMP® S-Technologie gewährleistet eine elektrische und mechanische Verbindung, die auch bei dynamischer Belastung oder Vibrationen stabil bleibt. Der integrierte Betätigungsdrücker vereinfacht das Einführen und Entfernen von Leitern, ohne die Notwendigkeit von Spezialwerkzeugen.
- Optimale Leiteraufnahme: Die Klemme ist ausgelegt, um Leiterquerschnitte von 0,5 mm² bis 1,5 mm² sicher aufzunehmen, sowohl massive als auch feindrähtige Leiter mit oder ohne Aderendhülse. Dies bietet eine hohe Flexibilität bei der Auswahl von Kabeltypen und -spezifikationen.
- Hohe elektrische Sicherheit: Mit einer Bemessungsspannung von 320 V und einem Bemessungsstrom von 15 A ist die Klemme für eine Vielzahl von Anwendungen geeignet, von der Signalübertragung bis hin zu Leistungsanwendungen im Niederspannungsbereich. Die schwere Entflammbarkeit des Gehäusematerials trägt zusätzlich zur Sicherheit bei.
- Beständigkeit gegenüber Umwelteinflüssen: Das Gehäusematerial ist resistent gegenüber vielen Chemikalien und bietet einen breiten Betriebstemperaturbereich von -40 °C bis +105 °C, was eine zuverlässige Funktion in anspruchsvollen industriellen Umgebungen sicherstellt.
- Platzsparende Bauform: Die kompakte Bauweise mit nur 4 Polen und geringem Platzbedarf auf der Leiterplatte unterstützt die Miniaturisierung von elektronischen Geräten und Baugruppen.
FAQ – Häufig gestellte Fragen zu WAGO 2086-3124 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 4-polig
Kann die WAGO 2086-3124 auch im manuellen Löten verwendet werden?
Obwohl die Klemme primär für das automatisierte THR (Through-Hole Reflow)-Löten konzipiert ist, ist sie grundsätzlich auch für das manuelle Wellenlöten geeignet. Für maximale Effizienz und Prozesssicherheit wird jedoch die Verwendung im automatisierten Prozess empfohlen.
Welche Arten von Leitern können mit der CAGE CLAMP® S-Anschlusstechnik verbunden werden?
Die CAGE CLAMP® S-Anschlusstechnik mit Betätigungsdrücker ermöglicht die Aufnahme von massiven Leitern ab 0,5 mm² sowie von feindrähtigen Leitern ab 0,2 mm² (verzinnt) bis zu einem Querschnitt von 1,5 mm². Dies gilt sowohl für Leiter mit als auch ohne Aderendhülse.
Wie wird die elektrische Verbindung bei der WAGO 2086-3124 hergestellt?
Die elektrische Verbindung wird durch die CAGE CLAMP® S-Federklemmen sichergestellt. Der Leiter wird nach dem Öffnen des Betätigungsdrückers einfach in die Klemmstelle eingeführt und durch das Schließen des Drückers fixiert. Die Federkraft sorgt für eine permanente und vibrationssichere Kontaktierung.
Was bedeutet THR und welche Vorteile bietet es für die Fertigung?
THR steht für Through-Hole Reflow und bezeichnet eine Technologie, bei der bedrahtete Komponenten, wie diese Leiterplattenklemme, im Reflow-Lötprozess auf der Leiterplatte verlötet werden. Die Vorteile sind eine höhere Automatisierbarkeit, reduzierte Montagezeiten, geringere Fehlerquoten und eine verbesserte mechanische Stabilität im Vergleich zu herkömmlichen Lötverfahren.
Ist die WAGO 2086-3124 für raue Umgebungsbedingungen geeignet?
Ja, die Klemme ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Das Gehäusematerial ist schwer entflammbar (UL 94 V-0) und beständig gegenüber vielen Chemikalien. Der breite Betriebstemperaturbereich von -40 °C bis +105 °C sowie die vibrationssichere CAGE CLAMP®-Verbindung gewährleisten eine hohe Zuverlässigkeit.
Welche maximalen elektrischen Werte darf die Klemme unter keinen Umständen überschreiten?
Die Bemessungsspannung beträgt 320 V und der Bemessungsstrom 15 A. Diese Werte dürfen für einen sicheren und dauerhaften Betrieb nicht überschritten werden. Die tatsächliche Strombelastbarkeit kann je nach Leiterquerschnitt, Umgebungstemperatur und Anwendungsbedingungen variieren und sollte im Zweifelsfall durch entsprechende Berechnungen oder Tests validiert werden.
Wie wird die Montage der Klemme auf der Leiterplatte durchgeführt?
Die Klemme wird durch die dafür vorgesehenen Anschlussstifte von der Bestückungsseite der Leiterplatte gesteckt. Die Stifte werden anschließend durch den Reflow-Lötprozess sicher mit den Lötpads auf der Leiterplatte verbunden. Die elektrische Verbindung der Leiter zu den Klemmen erfolgt dann werkzeuglos über die CAGE CLAMP® S-Anschlusstechnik mit Betätigungsdrücker.
