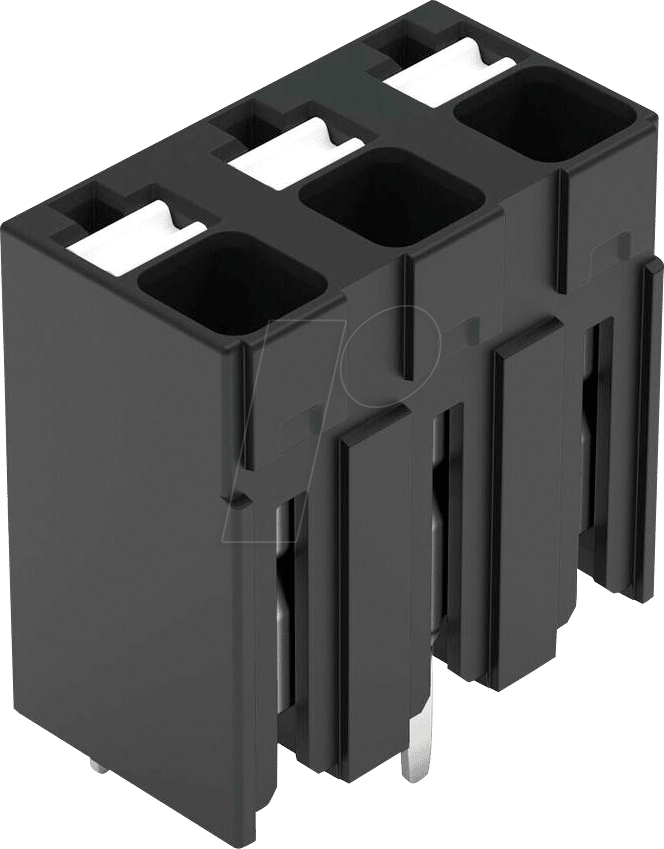

WAGO 2086-3123 – THR-Leiterplattenklemme: Präzision und Effizienz für anspruchsvolle Elektronikprojekte
Die WAGO 2086-3123 THR-Leiterplattenklemme mit integriertem Drücker ist die optimale Lösung für alle, die eine sichere, wiederholgenaue und effiziente Verdrahtung auf Leiterplatten benötigen. Speziell entwickelt für Anwendungen, bei denen Zuverlässigkeit und einfache Handhabung im Vordergrund stehen, bietet diese 3-polige Klemme für Leiterquerschnitte bis 1,5 mm² eine überlegene Alternative zu herkömmlichen Lötverbindungen oder Steckverbindern, die oft mehr Zeit und Expertise erfordern.
Innovative THR-Technologie für maximale Zuverlässigkeit
Die THR (Through-Hole Reflow) Technologie der WAGO 2086-3123 ist ein entscheidender Vorteil gegenüber traditionellen Verdrahtungsmethoden. Durch das reflow-lötbare Design integriert sich die Klemme nahtlos in den automatisierten Fertigungsprozess von Leiterplatten. Dies bedeutet nicht nur eine gesteigerte Effizienz in der Produktion, sondern auch eine robustere und langlebigere Verbindung, die Vibrationen und thermischen Belastungen standhält. Im Gegensatz zu Standard-Lötanschlüssen, die anfällig für kalte Lötstellen oder mechanische Schwachstellen sein können, garantiert die THR-Technologie von WAGO eine konsistente und qualitativ hochwertige Verbindung.
Schnelle und werkzeuglose Verdrahtung: Der integrierte Drücker
Ein herausragendes Merkmal der WAGO 2086-3123 ist der integrierte Cage-Clamp®-Mechanismus mit Drücker. Dieses System ermöglicht eine extrem schnelle und einfache Verdrahtung ohne Spezialwerkzeug. Einfach den Drücker betätigen, den abisolierten Draht einführen und den Drücker loslassen – die Verbindung ist hergestellt. Dies spart signifikant Zeit bei der Montage und erleichtert auch Wartungsarbeiten, da die Drähte unkompliziert wieder gelöst werden können. Verglichen mit Schraubklemmen, die ein Drehmoment erfordern und sich im Laufe der Zeit lockern können, bietet der federbasierte Cage-Clamp®-Mechanismus eine konstante und sichere Klemmkraft, die über Jahre hinweg Bestand hat. Die einfache Bedienung macht die Klemme ideal für den Einsatz in Bereichen, wo Schnelligkeit und Fehlervermeidung oberste Priorität haben.
Präzision und Sicherheit für Ihre Schaltungen
Die 3-polige Ausführung der WAGO 2086-3123 ermöglicht eine klare und übersichtliche Signalaufteilung auf Ihrer Leiterplatte. Mit einer Nennspannung von bis zu 250 V und einem Nennstrom von bis zu 20 A (abhängig von der Anwendung und den Leiterquerschnitten) ist diese Klemme für eine breite Palette von elektronischen Anwendungen geeignet. Der Anschlussquerschnitt von 1,5 mm² ist optimal auf die Leistungsfähigkeit und die gängigen Anforderungen in der Industrie abgestimmt. Die präzise Konstruktion und die hochwertigen Materialien gewährleisten eine sichere und störungsfreie Signalübertragung, was für die Funktionalität und Langlebigkeit Ihrer Geräte unerlässlich ist.
Vorteile der WAGO 2086-3123 – THR-Leiterplattenklemme im Überblick
- Revolutionäre THR-Technologie: Ermöglicht die Integration in den reflow-Lötprozess für höchste Produktionseffizienz und eine extrem robuste, langlebige Verbindung.
- Werkzeuglose Schnellverdrahtung: Der integrierte Drücker des Cage-Clamp®-Systems erlaubt ein schnelles Stecken und Lösen von Drähten ohne Spezialwerkzeug, was Montagezeiten drastisch reduziert.
- Hohe Zuverlässigkeit: Die federbasierte Klemmkraft des Cage-Clamp®-Mechanismus sorgt für eine konstante und vibrationsfeste Verbindung, die sich nicht lockert.
- Platzsparendes Design: Kompakte Bauform ermöglicht hohe Packungsdichte auf Leiterplatten.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen.
- Optimierter Anschlussquerschnitt: Geeignet für Leiter von bis zu 1,5 mm², ideal für gängige industrielle Anwendungen.
- Klare Signalaufteilung: 3-polige Ausführung zur übersichtlichen und sicheren Signalverteilung.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | THR-Leiterplattenklemme |
| Anschlussart | Federklemme (Cage-Clamp® mit Drücker) |
| Anzahl der Pole | 3 |
| Maximaler Leiterquerschnitt (starr/flexibel) | 1,5 mm² |
| Montageart | THR (Through-Hole Reflow) – Lötbar |
| Nennspannung | 250 V |
| Nennstrom | 20 A (Anwendungsspezifisch) |
| Isolationsmaterial | Hochtemperatur-beständiger Kunststoff (z.B. Polyamid), erfüllt UL94-V0-Standard für Flammwidrigkeit |
| Leiteranschlusstechnik | WAGO Cage-Clamp® S mit integriertem Entriegelungsdrücker für werkzeuglose Verdrahtung |
| Einsatztemperatur | Geeignet für Löttemperaturen im Reflow-Prozess und Dauereinsatz im spezifizierten Temperaturbereich (typisch -40°C bis +105°C, gerätespezifisch) |
| Schutzart (mit passendem Gehäuse) | Je nach Anwendung und Gehäusespezifikation |
| Farbe | Standard Farbausführung (typisch Grau oder Weiß, je nach Serie und Anwendung) |
Anwendungsgebiete: Wo die WAGO 2086-3123 ihre Stärken ausspielt
Die WAGO 2086-3123 ist ein unverzichtbares Bauteil in einer Vielzahl von industriellen und kommerziellen Anwendungen, die höchste Ansprüche an Zuverlässigkeit und Effizienz stellen. Ihre Fähigkeit, sowohl im automatisierten Lötprozess als auch durch werkzeuglose Verdrahtung zu überzeugen, macht sie zur idealen Wahl für:
- Industrielle Automatisierung: Steuerungstechnik, Sensorik und Aktorik in Fertigungsstraßen, Robotik und Prozessanlagen.
- Gebäudetechnik: Intelligente Gebäudesysteme, Beleuchtungssteuerungen und Heizungs-, Lüftungs- und Klimatechnik (HLK).
- Elektronische Gerätefertigung: Stromversorgungen, Leistungselektronik, Mess- und Regeltechnik.
- Verkehrstechnik: Steuergeräte für Schienenfahrzeuge, signaltechnische Anlagen und Bordelektronik.
- Medizintechnik: Diagnosegeräte, Therapiesysteme und Laborausstattung, wo höchste Zuverlässigkeit gefordert ist.
- Telekommunikation: Netzwerkinfrastruktur, Signalaufbereitung und Stromversorgungsmodule.
Die Einsatzmöglichkeiten sind breit gefächert, da die Klemme eine sichere und dauerhafte Verbindung gewährleistet, selbst unter anspruchsvollen Betriebsbedingungen. Die einfache Handhabung vereinfacht die Installation und Wartung, während die THR-Technologie die Kompatibilität mit modernen Fertigungsprozessen sicherstellt.
FAQ – Häufig gestellte Fragen zu WAGO 2086-3123 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 3-polig
Kann die WAGO 2086-3123 auch für flexible Litzen mit Aderendhülse verwendet werden?
Ja, die WAGO 2086-3123 ist für die Aufnahme von flexiblen Litzen mit einer Größe von bis zu 1,5 mm² ausgelegt. Die Verwendung von Aderendhülsen wird bei flexiblen Litzen empfohlen, um eine sichere und zuverlässige Kontaktierung zu gewährleisten und ein Ausfransen der Litzen zu verhindern.
Welche Vorteile bietet die THR-Technologie im Vergleich zu klassischen Through-Hole (THT) Steckverbindern?
Die THR-Technologie ermöglicht die Integration der Klemme direkt in den Reflow-Lötprozess, was eine effizientere Bestückung von Leiterplatten ermöglicht und Prozessschritte reduziert. Sie ist für automatische Bestückungsanlagen optimiert und gewährleistet eine robustere und zuverlässigere Verbindung als manche traditionellen THT-Steckverbinder, die separate Lötprozesse erfordern können.
Wie wird der integrierte Drücker bedient, um einen Draht anzuschließen oder zu lösen?
Zum Anschließen eines Drahtes betätigen Sie den farbcodierten Drücker (in der Regel oben an der Klemme), stecken den abisolierten Draht bis zum Anschlag ein und lassen den Drücker dann wieder los. Zum Lösen des Drahtes drücken Sie den Drücker erneut und ziehen den Draht heraus.
Ist die WAGO 2086-3123 auch für hohe Temperaturen geeignet?
Ja, die Klemme ist aus Materialien gefertigt, die eine hohe Temperaturbeständigkeit aufweisen und den Anforderungen des Reflow-Lötprozesses standhalten. Die spezifische maximale Einsatztemperatur für den Dauereinsatz entnehmen Sie bitte dem technischen Datenblatt des jeweiligen Produkts, aber typischerweise sind diese Klemmen für Temperaturen bis zu 105°C oder höher ausgelegt.
Welche maximale Strombelastbarkeit hat die Klemme für einen Leiterquerschnitt von 1,5 mm²?
Für einen Leiterquerschnitt von 1,5 mm² ist die Nennstrombelastbarkeit typischerweise auf 20 Ampere spezifiziert. Es ist jedoch wichtig zu beachten, dass die tatsächliche Strombelastbarkeit von der spezifischen Anwendung, der Umgebungstemperatur und den Leiterbahnbreiten auf der Leiterplatte abhängt. Bitte konsultieren Sie für detaillierte Informationen und Sicherheitsgrenzen immer die Produktdokumentation von WAGO.
In welchen Farben sind die WAGO 2086-3123 THR-Leiterplattenklemmen erhältlich?
Die Standardfarbe für diese Art von Klemmen ist oft Grau oder Weiß, abhängig von der spezifischen Produktvariante und der Anwendung. Diese Farbgebung dient oft der Kennzeichnung und der Integration in bestehende Systemdesigns. Spezifische Farboptionen sollten im Produktdatenblatt überprüft werden.
Was bedeutet die Angabe „3-polig“ für die Funktion dieser Klemme?
Die Angabe „3-polig“ bedeutet, dass die Klemme drei unabhängige Anschlusspunkte für Leiter bietet. Dies ermöglicht die gleichzeitige Verbindung von drei einzelnen Leitern oder die Verteilung von drei Signalen über eine einzige Klemme auf der Leiterplatte, was für viele Schaltungen mit Masse, Plus und Minus oder mehreren Datenleitungen erforderlich ist.
