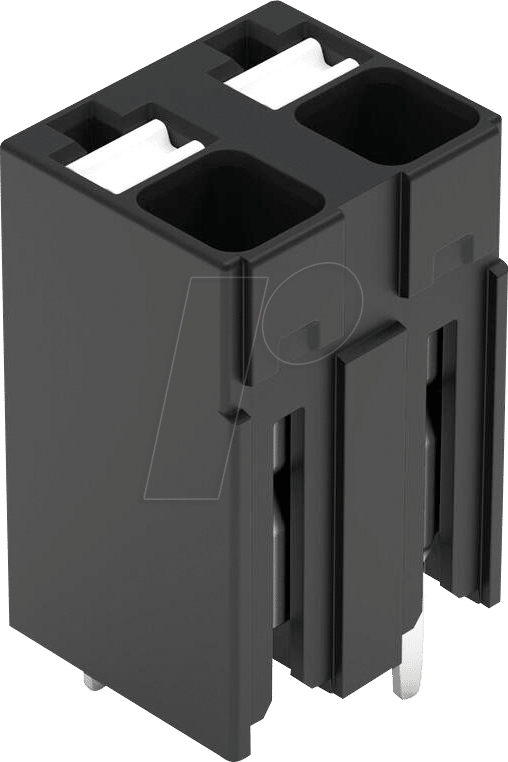

WAGO 2086-3122 – THR-Leiterplattenklemme: Präzise Verbindungen für anspruchsvolle Elektronikprojekte
Die WAGO 2086-3122 THR-Leiterplattenklemme mit integriertem Drücker und einer Kapazität von 1,5 mm² bei 2 Polen bietet eine herausragende Lösung für Ingenieure und Techniker, die zuverlässige und effiziente Verbindungen auf Leiterplatten benötigen. Dieses Bauteil adressiert die Notwendigkeit robuster, platzsparender und einfach zu handhabender Anschlusslösungen in einer Vielzahl von elektronischen Applikationen, von industrieller Automatisierung bis hin zu Consumer-Elektronik.
Maximale Effizienz durch innovatives Design
Im Vergleich zu herkömmlichen Lötanschlüssen oder Schraubklemmen revolutioniert die WAGO 2086-3122 den Montageprozess durch ihren werkzeuglosen Anschluss und die Durchsteckmontage (Through-Hole Reflow – THR). Dies reduziert die Durchlaufzeiten in der Fertigung signifikant und minimiert das Risiko von Lötfehlern, was zu einer gesteigerten Produktqualität und Kosteneinsparungen führt. Die integrierte Drückertechnologie ermöglicht ein schnelles und sicheres Anbringen von Litzen ohne zusätzliches Werkzeug, was besonders in Umgebungen mit engem Zeitplan oder bei hohen Stückzahlen von unschätzbarem Wert ist.
Technische Exzellenz und Anwendungsvielfalt
Die WAGO 2086-3122 ist speziell für die Integration in Wellenlötanlagen konzipiert und erfüllt höchste Ansprüche an thermische Belastbarkeit und mechanische Stabilität. Die THR-Technologie gewährleistet eine dauerhaft sichere Verbindung, die auch unter widrigen Umgebungsbedingungen wie Vibrationen oder Temperaturschwankungen Bestand hat. Dies macht sie zur idealen Wahl für anspruchsvolle Anwendungen in der:
- Industriellen Automatisierungstechnik
- Automobilindustrie
- Medizintechnik
- Energie- und Umwelttechnik
- Telekommunikation
- Verbraucherelektronik
Die 2-polige Ausführung ermöglicht dabei flexible Konfigurationen für unterschiedlichste Schaltungsdesigns. Mit einer Nennspannung von 400 V und einem Nennstrom von 17,5 A bietet sie zudem ausreichende Reserven für gängige Leistungsanforderungen.
Hervorragende Material- und Verarbeitungsqualität
WAGO steht für höchste Qualitätsstandards, und die 2086-3122 bildet hier keine Ausnahme. Die Auswahl robuster Materialien und die präzise Fertigung garantieren eine lange Lebensdauer und Zuverlässigkeit der Verbindungselemente. Das Gehäusematerial, typischerweise ein Hochleistungskunststoff wie Polyamid (PA), zeichnet sich durch exzellente elektrische Isoliereigenschaften und hohe mechanische Festigkeit aus, selbst bei erhöhten Temperaturen. Die Kontakte bestehen aus einer Kupferlegierung, die eine hohe Leitfähigkeit und Korrosionsbeständigkeit sicherstellt.
Produktdetails im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | WAGO |
| Modellbezeichnung | 2086-3122 |
| Produkttyp | THR-Leiterplattenklemme mit Drücker |
| Anzahl der Pole | 2 |
| Anschlussquerschnitt (flexibel/starr) | 0,5 mm² bis 1,5 mm² |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 17,5 A |
| Anschlussart | Push-in CAGE CLAMP® |
| Montageart | THR (Through-Hole Reflow) |
| Gehäusematerial | Flammhemmendes Polyamid (PA) |
| Kontaktmaterial | Kupferlegierung, verzinnt |
| Temperaturbereich | -40 °C bis +105 °C |
| Farbe | Grau (Standard) |
| Sicherheitszertifizierungen | UL, VDE, CSA (je nach spezifischer Ausführung und Land) |
Vorteile der WAGO 2086-3122
- Werkzeugloser Anschluss: Integrierter Drücker für schnelles und sicheres Anschließen von Aderleitern.
- THR-Technologie: Optimiert für Wellenlötanlagen, erhöht die Automatisierbarkeit und Zuverlässigkeit.
- Kompaktes Design: Platzsparend auf der Leiterplatte, ermöglicht hohe Packungsdichte.
- Hohe Zuverlässigkeit: CAGE CLAMP®-Anschlusstechnik bietet dauerhaft sichere und vibrationsfeste Verbindungen.
- Breiter Anwendungsbereich: Geeignet für vielfältige industrielle und kommerzielle Anwendungen.
- Hohe elektrische und thermische Belastbarkeit: Erfüllt anspruchsvolle Anforderungen an Leistung und Sicherheit.
- Reduzierung von Montagefehlern: Vereinfacht den Verdrahtungsprozess und minimiert Fehlerquellen.
- Kostenoptimierung: Geringere Montagekosten und höhere Ausbeute in der Fertigung.
Häufig gestellte Fragen zu WAGO 2086-3122 – THR-Leiterplattenklemme, Drücker, 1,5 mm², 2-polig
Kann die WAGO 2086-3122 auch mit massiven Leitern verwendet werden?
Ja, die WAGO 2086-3122 ist für die Aufnahme von eindrähtigen Leitern (massiven Leitern) sowie feindrähtigen Leitern mit Aderendhülse im Querschnittsbereich von 0,5 mm² bis 1,5 mm² ausgelegt. Die CAGE CLAMP®-Anschlusstechnik ermöglicht hierbei einen schnellen und sicheren Kontakt.
Welche Vorteile bietet die THR-Technologie speziell für die Fertigung?
Die THR-Technologie (Through-Hole Reflow) ermöglicht die Bestückung der Leiterplatte durch Lötprozesse wie das Wellenlöten. Dies integriert die elektrischen Anschlüsse direkt in die Lötprozedur der Leiterplatte, was den Automatisierungsgrad in der Fertigung erhöht, manuelle Lötprozesse reduziert und somit Durchlaufzeiten und Kosten senkt.
Wie wird ein Leiter in die WAGO 2086-3122 Anschlussklemme eingeführt?
Die Einführung eines Leiters erfolgt werkzeuglos über den integrierten Drücker. Durch leichtes Anheben des Drückers wird die Klemme geöffnet, der abisolierte Leiter wird eingeführt und der Drücker wieder geschlossen, wodurch der Leiter sicher fixiert wird.
Ist die WAGO 2086-3122 für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Die WAGO 2086-3122 ist nach relevanten Normen (wie UL, VDE, CSA) zertifiziert und bietet eine hohe Zuverlässigkeit. Ob sie für eine spezifische sicherheitskritische Anwendung geeignet ist, hängt von den individuellen Anforderungen und den geltenden Normen des jeweiligen Anwendungsbereichs ab. In der Regel wird sie in vielen industriellen Steuerungs- und Automatisierungssystemen eingesetzt, die als sicherheitsrelevant eingestuft werden können.
Was bedeutet die Bemessungsspannung von 400 V für die Anwendung?
Die Bemessungsspannung von 400 V gibt die maximale Spannung an, für die die Klemme im normalen Betrieb sicher ausgelegt ist. Dies macht sie für eine Vielzahl von Anwendungen in Niederspannungsnetzen, wie sie in der Industrie oder bei vielen Haushaltsgeräten üblich sind, geeignet.
Welche Leiterquerschnitte können maximal angeschlossen werden?
Die Klemme ist für Leiterquerschnitte von 0,5 mm² bis maximal 1,5 mm² ausgelegt. Dies deckt die gängigen Anforderungen für Signalleitungen und kleinere Leistungskreise in vielen elektronischen Geräten und Systemen ab.
Wie unterscheidet sich die CAGE CLAMP®-Anschlusstechnik von anderen Anschlussmethoden?
Die CAGE CLAMP®-Anschlusstechnik kombiniert die Vorteile einer Federklemme mit der bewährten Klemmkraft von Schraubklemmen. Sie benötigt keine Schraubwerkzeuge für den Anschluss, bietet aber eine dauerhaft sichere und vibrationsbeständige Verbindung, die auch bei Temperaturschwankungen ihre Klemmkraft behält. Dies ist ein wesentlicher Vorteil gegenüber einfachen Federklemmen oder Lötverbindungen, die spröde werden können.
