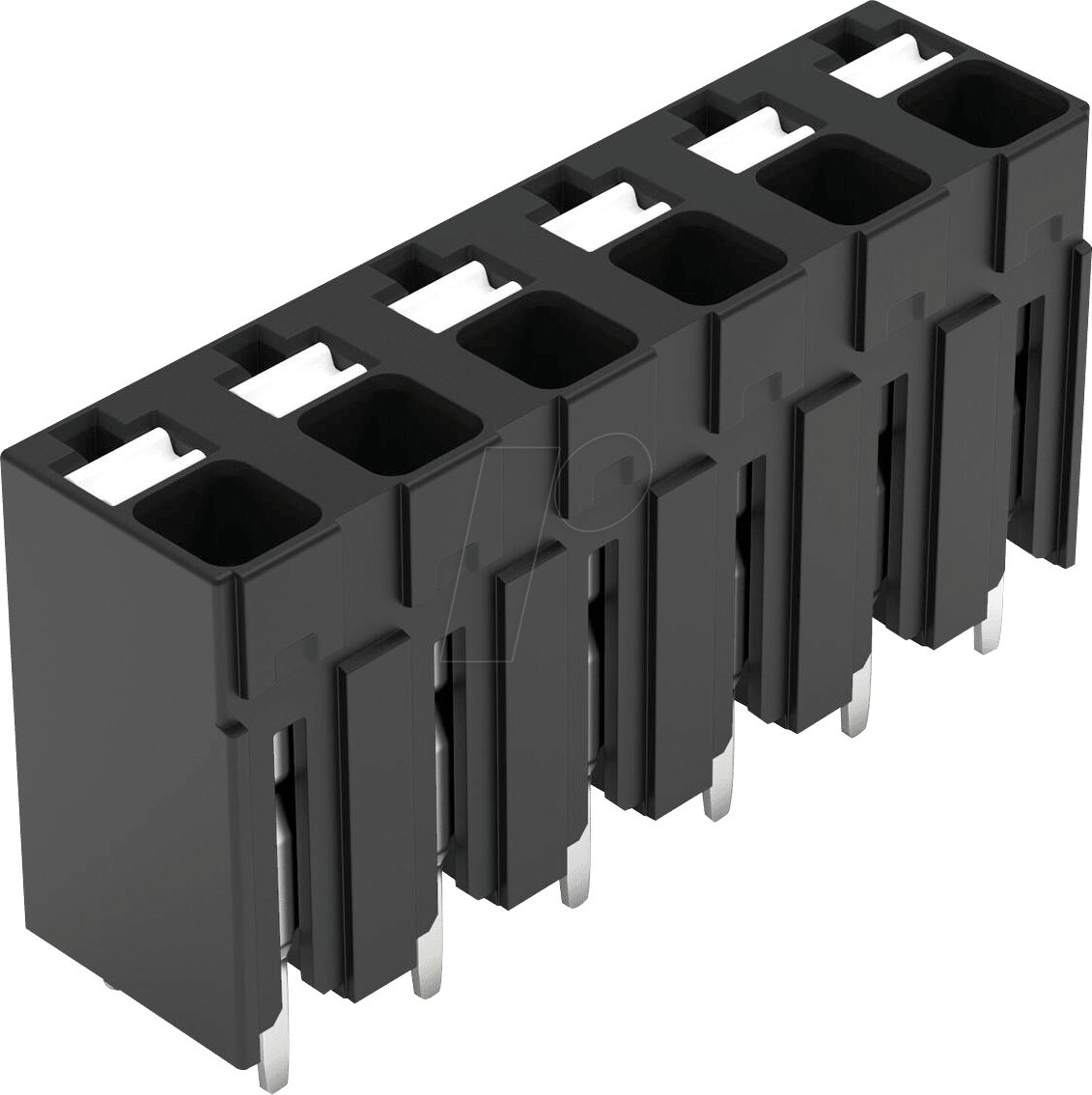

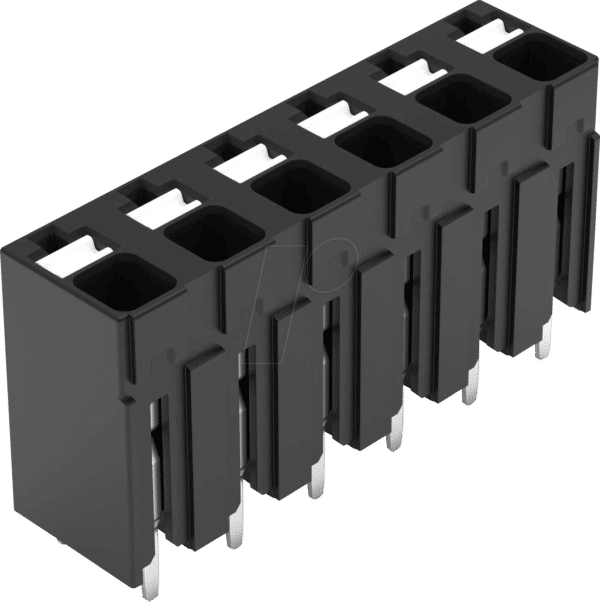

Präzise Verbindungslösungen für anspruchsvolle Elektronikprojekte: WAGO 2086-3106 THR-Leiterplattenklemme
Die WAGO 2086-3106 THR-Leiterplattenklemme ist die ideale Lösung für Ingenieure und Elektronikentwickler, die eine zuverlässige und zeitsparende Methode zur Verdrahtung von Leiterplatten benötigen. Speziell entwickelt für anspruchsvolle industrielle Anwendungen und automatisierte Fertigungsprozesse, löst diese Klemme das Problem komplexer Lötverbindungen und ermöglicht eine schnelle, sichere und fehlerfreie Montage.
Maximale Effizienz und Zuverlässigkeit mit WAGO: Die überlegene Wahl
Im Gegensatz zu herkömmlichen Lötverbindungen oder umständlichen Stecksystemen bietet die WAGO 2086-3106 eine herausragende Kombination aus schneller Installation durch den integrierten CAGE CLAMP®-Druckanschluss und höchster mechanischer sowie elektrischer Stabilität durch die THR (Through-Hole Reflow) Technologie. Dies minimiert potenzielle Fehlerquellen bei der Montage und gewährleistet eine langlebige, zuverlässige Verbindung, selbst unter extremen Umgebungsbedingungen. Die einfache Handhabung durch den integrierten Drücker eliminiert zudem die Notwendigkeit von Werkzeugen für das Abisolieren und Anschließen von Drähten, was den Installationsprozess signifikant beschleunigt.
Innovative Technologie für optimale Leistung
Die WAGO 2086-3106 ist ein Paradebeispiel für fortschrittliche Verbindungstechnik, die speziell für die Anforderungen moderner Elektronikfertigung konzipiert wurde. Die Integration in das WAGO Schnellanschlusssystem revolutioniert die Art und Weise, wie Leiterplatten verdrahtet werden.
- CAGE CLAMP®-Druckanschluss: Ermöglicht werkzeuglose und sichere Verdrahtung von massiven und flexiblen Leitern. Die Federkraft sorgt für eine konstante und sichere Klemmung, die unempfindlich gegenüber Vibrationen ist.
- THR (Through-Hole Reflow) Technologie: Die Klemme wird direkt auf die Leiterplatte gelötet, was eine außergewöhnlich robuste und stromleitfähige Verbindung sicherstellt. Dies ist ideal für Lötprozesse im Reflow-Ofen und eliminiert die Notwendigkeit von separaten Montageschritten.
- Integrierter Drücker: Ermöglicht das einfache Lösen und Wiederanschließen von Leitern, ohne dass ein zusätzliches Werkzeug benötigt wird. Dies beschleunigt nicht nur die Erstinstallation, sondern erleichtert auch Wartungsarbeiten und nachträgliche Änderungen.
- 6-polige Ausführung: Bietet flexible Anschlussmöglichkeiten für verschiedene Schaltungen und reduziert die Anzahl der benötigten Komponenten.
- Nennquerschnitt von 1,5 mm2: Geeignet für eine breite Palette von Anwendungen, die eine zuverlässige Verbindung für Leiterquerschnitte bis zu 1,5 mm2 erfordern.
Technische Spezifikationen und Anwendungsgebiete
Die WAGO 2086-3106 THR-Leiterplattenklemme zeichnet sich durch ihre präzise Konstruktion und hochwertigen Materialien aus, die für eine lange Lebensdauer und zuverlässige Leistung ausgelegt sind. Ihre Vielseitigkeit macht sie zu einer bevorzugten Wahl in zahlreichen Branchen.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | THR-Leiterplattenklemme mit Drücker |
| Hersteller | WAGO |
| Modellnummer | 2086-3106 |
| Anzahl der Pole | 6 |
| Anschlussart | CAGE CLAMP®-Druckanschluss |
| Maximaler Leiterquerschnitt | 1,5 mm2 (eindrähtig und feindrähtig mit Aderendhülse) |
| Bemessungsspannung | 400 V (entsprechend IEC/EN 60664-1) |
| Bemessungsstrom | 12 A (entsprechend IEC/EN 60664-1) |
| Montageart | THR (Through-Hole Reflow) Lötverfahren |
| Gehäusematerial | Hochtemperaturkunststoff, flammwidrig gemäß UL 94 V-0 |
| Kontaktmaterial | Kupferlegierung, verzinnt |
| Betriebstemperatur (kontinuierlich) | -40 °C bis +105 °C |
| Abisolierlänge | 8 mm |
| Einsatzgebiete | Automobilindustrie, Beleuchtungstechnik, Haushaltsgeräte, industrielle Automatisierung, erneuerbare Energien, Medizintechnik |
Vorteile im Überblick
Die Entscheidung für die WAGO 2086-3106 THR-Leiterplattenklemme bietet Ihnen entscheidende Vorteile in Ihrer Entwicklung und Produktion:
- Zeitersparnis: Deutlich schnellere Montage im Vergleich zu traditionellen Lötverfahren durch werkzeuglosen Anschluss und THR-Technologie.
- Reduzierung von Fehlern: Hohe Montagegenauigkeit und automatische Klemmkraft des CAGE CLAMP®-Systems minimieren Installationsfehler.
- Robustheit und Langlebigkeit: Die THR-Verbindung sorgt für eine extrem stabile und zuverlässige Verbindung, die auch unter Vibrationen und Temperaturschwankungen Bestand hat.
- Flexibilität: Der integrierte Drücker ermöglicht einfache Änderungen und Reparaturen.
- Platzersparnis: Kompakte Bauform und die Möglichkeit der direkten Lötmontage optimieren den Platz auf der Leiterplatte.
- Hohe Strombelastbarkeit: Ausgelegt für Ströme bis 12 A, was eine breite Anwendungspalette abdeckt.
- Automatisierungskompatibilität: Ideal für den Einsatz in automatisierten Fertigungslinien, insbesondere im Reflow-Prozess.
FAQ – Häufig gestellte Fragen zu WAGO 2086-3106 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 6-polig
Was ist der Hauptvorteil der THR-Technologie bei dieser Klemme?
Die THR-Technologie ermöglicht das direkte Löten der Klemme auf die Leiterplatte. Dies schafft eine mechanisch sehr stabile und elektrische leitfähige Verbindung, die für automatisierte Reflow-Lötprozesse optimiert ist und herkömmliche durchgesteckte Komponenten übertrifft.
Kann ich mit dem Drücker auch Drähte wieder entfernen?
Ja, der integrierte Drücker erleichtert nicht nur das Einführen des Drahtes, sondern ermöglicht auch das einfache Lösen und Wiederanschließen von Leitern, ohne dass Spezialwerkzeuge benötigt werden.
Welche Arten von Leitern kann ich mit dieser Klemme verbinden?
Die WAGO 2086-3106 ist für die Aufnahme von eindrähtigen und feindrähtigen Leitern mit passender Aderendhülse bis zu einem Querschnitt von 1,5 mm2 ausgelegt.
Ist die Klemme für hohe Temperaturen geeignet?
Ja, die Klemme ist aus einem Hochtemperaturkunststoff gefertigt und für einen kontinuierlichen Betriebstemperaturbereich von -40 °C bis +105 °C ausgelegt, was sie für anspruchsvolle Umgebungen qualifiziert.
Für welche Branchen ist diese Leiterplattenklemme besonders geeignet?
Die Klemme ist aufgrund ihrer Robustheit, Zuverlässigkeit und einfachen Handhabung ideal für Branchen wie die Automobilindustrie, Beleuchtungstechnik, Haushaltsgeräteherstellung, industrielle Automatisierung und den Bereich der erneuerbaren Energien.
Welche Vorteile bietet der CAGE CLAMP®-Anschluss im Vergleich zu Schraubklemmen?
Der CAGE CLAMP®-Anschluss bietet eine federbasierte Klemmung, die eine konstante und vibrationssichere Verbindung gewährleistet. Dies vermeidet das Nachziehen von Schrauben und reduziert das Risiko von Isolationsschäden.
Benötige ich spezielle Lötkenntnisse für die Montage der THR-Klemme?
Die eigentliche Verbindung der Drähte erfolgt werkzeuglos über den Drücker. Die Montage der Klemme auf der Leiterplatte erfolgt typischerweise im Reflow-Lötprozess, der in der modernen Elektronikfertigung etabliert ist und durch spezialisierte Maschinen durchgeführt wird.
