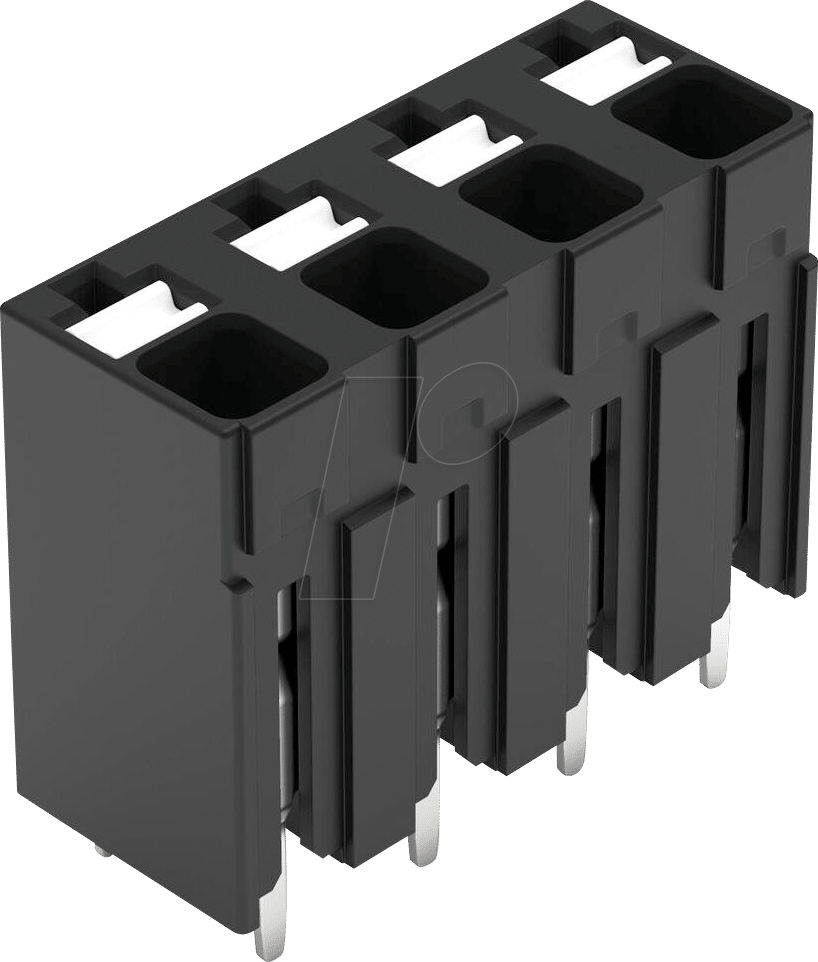

Präzision und Effizienz für Ihre Leiterplattenanwendungen: WAGO 2086-3104 THR-Leiterplattenklemme
Die WAGO 2086-3104 THR-Leiterplattenklemme mit integriertem Drücker ist die optimale Lösung für Ingenieure und Techniker, die eine zuverlässige und zeitsparende Verbindungslösung für ihre Leiterplattendesigns suchen. Insbesondere in anspruchsvollen industriellen Umgebungen, wo schnelle und sichere Steckverbindungen unerlässlich sind, bietet diese Klemme eine signifikant überlegene Leistung gegenüber herkömmlichen Lötverbindungen oder weniger innovativen Klemmtechnologien.
Überlegene Technologie: Der integrierte Drücker für werkzeuglose Verdrahtung
Im Herzen der WAGO 2086-3104 THR-Leiterplattenklemme liegt ihre wegweisende Technologie: der integrierte Betätigungsdrücker. Dieses Feature eliminiert die Notwendigkeit für zusätzliche Werkzeuge wie Schraubendreher zur Einführung von Litzen oder massiven Leitern. Das bedeutet für Sie:
- Signifikante Zeitersparnis: Verdrahtungsprozesse werden beschleunigt, was sich direkt auf die Produktivität Ihrer Montage auswirkt.
- Reduziertes Fehlerrisiko: Die einfache Bedienung minimiert das Potenzial für Verdrahtungsfehler, die zu kostspieligen Nacharbeiten führen können.
- Vereinfachte Wartung: Lösen und Wiederverbinden von Leitern ist unkompliziert und schnell, was die Instandhaltung Ihrer Geräte erleichtert.
- Ergonomischer Vorteil: Die intuitive Bedienung schont die Hände und Gelenke Ihrer Mitarbeiter, insbesondere bei Serienfertigung.
Optimiert für THR-Technologie: Nahtlose Integration in Ihre Fertigung
Die Bezeichnung „THR“ (Through-Hole Reflow) signalisiert die spezifische Eignung dieser Leiterplattenklemme für den Einsatz in modernen Wellen- und Reflow-Lötprozessen. Dies unterscheidet sie von vielen anderen Steckverbindern und macht sie zur idealen Wahl für automatisierte Fertigungslinien:
- Robustheit im Lötprozess: Die Klemme ist so konzipiert, dass sie den hohen Temperaturen und mechanischen Belastungen des Reflow-Lötens standhält, ohne ihre Integrität oder Leistungsfähigkeit zu beeinträchtigen.
- Hohe Kontaktsicherheit nach dem Löten: Die einmal installierte Klemme behält ihre elektrischen und mechanischen Eigenschaften auch nach dem Lötprozess bei, was eine langlebige und zuverlässige Verbindung gewährleistet.
- Effiziente Leiterplattenbestückung: Die THR-Technologie ermöglicht eine nahtlose Integration in automatische Bestückungsmaschinen, was den Durchsatz Ihrer Produktionslinie weiter erhöht.
- Vermeidung von manueller Lötung: Durch die THR-Kompatibilität entfällt die oft fehleranfällige manuelle Nachlötung von Kontakten, was die Qualität und Konsistenz Ihrer Produkte sicherstellt.
Technische Brillanz im Detail: 1,5 mm² Anschlussbereich und 4 Pole
Die WAGO 2086-3104 wurde für spezifische elektrische Anforderungen entwickelt, die durch ihre Dimensionierung und Polzahl präzise definiert sind. Die Anschlussklemme ist ausgelegt für Leiterquerschnitte von bis zu 1,5 mm² (AWG 16), was eine breite Palette von Anwendungen abdeckt:
- Vielseitiger Leiterquerschnitt: Die Fähigkeit, Leiter bis zu 1,5 mm² sicher zu verbinden, macht diese Klemme universell einsetzbar für Steuerungs-, Signal- und kleinere Leistungsanwendungen.
- Vierpolige Konfiguration: Mit vier unabhängigen Anschlusspunkten bietet die Klemme die Flexibilität, komplexe Schaltungsdesigns umzusetzen, z.B. für die gleichzeitige Anbindung mehrerer Signale oder die Bildung von Stromschienen.
- Hohe Stromtragfähigkeit: Für den definierten Leiterquerschnitt und die Nennspannung bietet die Klemme eine zuverlässige Stromtragfähigkeit, die für ihre Anwendungsbereiche spezifiziert ist. (Bitte beachten Sie die detaillierten technischen Datenblätter für genaue Nennwerte).
- Geringer Übergangswiderstand: Die präzise gefertigten Kontakte und das bewährte Federkraft-Anschlussprinzip von WAGO gewährleisten einen konstant niedrigen Übergangswiderstand, der Energieverluste minimiert und die Effizienz Ihrer Schaltungen optimiert.
Materialien und Konstruktion: Langlebigkeit und Sicherheit
Die Auswahl der Materialien und die konstruktive Ausführung der WAGO 2086-3104 spiegeln WAGOs Engagement für Qualität und Langlebigkeit wider. Diese Faktoren sind entscheidend für die Zuverlässigkeit im industriellen Einsatz:
- Hochwertige Kunststoffe: Das Gehäuse besteht aus widerstandsfähigen, flammhemmenden Kunststoffen, die für ihre thermische Stabilität und mechanische Festigkeit bekannt sind und eine sichere Isolation gewährleisten.
- Korrosionsbeständige Kontakte: Die internen elektrischen Kontakte sind aus robusten Legierungen gefertigt, die eine hohe Leitfähigkeit mit exzellenter Korrosionsbeständigkeit kombinieren, um eine dauerhaft sichere Verbindung zu gewährleisten.
- Optimierte Federkraft: Das WAGO Federklemmsystem basiert auf einer hochelastischen Feder, die einen konstanten Anpressdruck auf den Leiter ausübt und so Vibrationen und Temperaturschwankungen standhält, ohne die Kontaktqualität zu beeinträchtigen.
- Kompaktes Design: Trotz ihrer Funktionalität ist die Klemme so konzipiert, dass sie eine geringe Bauhöhe und eine platzsparende Montage auf der Leiterplatte ermöglicht, was gerade bei dichten Bestückungen von Vorteil ist.
Produkteigenschaften im Überblick
| Merkmal | Detail |
|---|---|
| Produktfamilie | THR-Leiterplattenklemmen |
| Modell | 2086-3104 |
| Anschlussart | Steckverbindung mit Federkraftklemme |
| Betätigung | Integrierter Drücker (werkzeuglos) |
| Anzahl der Pole | 4-polig |
| Maximaler Leiterquerschnitt | 1,5 mm² (AWG 16) |
| Montageart | THR (Through-Hole Reflow) |
| Gehäusematerial | Flammhemmendes Hochleistungskunststoff |
| Kontaktmaterial | Hochleitfähige Legierung mit Korrosionsschutz |
| Nennspannung/Nennstrom | Spezifisch nach technischem Datenblatt für die Anwendung |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +105°C (produktabhängig) |
| Schutzart (montiert) | IP20 (bei korrekter Montage und Anwendung) |
Häufig gestellte Fragen (FAQ) zu WAGO 2086-3104 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 4-polig
Was genau ist der Vorteil des integrierten Drückers?
Der integrierte Drücker ermöglicht die werkzeuglose Einführung und Entriegelung von Leitern. Dies beschleunigt den Verdrahtungsprozess erheblich, reduziert das Risiko von Montagefehlern und vereinfacht die Wartung, da keine zusätzlichen Werkzeuge wie Schraubendreher benötigt werden.
Ist die WAGO 2086-3104 für den Einsatz in automatisierten Lötprozessen geeignet?
Ja, die Klemme ist speziell für die THR-Technologie (Through-Hole Reflow) konzipiert. Das bedeutet, sie ist darauf ausgelegt, den hohen Temperaturen und mechanischen Belastungen während des Wellen- oder Reflow-Lötens standzuhalten und kann somit nahtlos in automatisierte Fertigungslinien integriert werden.
Welche Arten von Leitern können mit dieser Klemme verbunden werden?
Die Klemme ist für die Aufnahme von massiven und eindrähtigen Leitern sowie von feindrähtigen Leitern mit Aderendhülse bis zu einem Querschnitt von 1,5 mm² (AWG 16) ausgelegt. Der integrierte Drücker erleichtert die Einführung sowohl bei massivem als auch bei flexiblem Leiter.
Wie gewährleistet die Klemme eine sichere elektrische Verbindung?
Die Verbindung wird durch das bewährte WAGO Federklemmsystem hergestellt. Eine hochelastische Feder übt einen konstanten und sicheren Anpressdruck auf den Leiter aus. Dieses Prinzip garantiert eine zuverlässige elektrische Verbindung, die auch gegen Vibrationen und Temperaturschwankungen unempfindlich ist.
Kann die Klemme in Umgebungen mit hohen Temperaturen eingesetzt werden?
Die Klemme besteht aus hochwertigen, thermisch stabilen Kunststoffen und robusten Kontaktmaterialien. Der typische Betriebstemperaturbereich liegt oft zwischen -40°C und +105°C, wobei genaue Spezifikationen im technischen Datenblatt zu finden sind. Diese Robustheit ist entscheidend für den Einsatz in industriellen Applikationen.
Was bedeutet die 4-polige Konfiguration für meine Anwendung?
Die 4-polige Ausführung ermöglicht die gleichzeitige Anbindung von bis zu vier separaten Leitern. Dies ist ideal für Anwendungen, die mehrere Signalleitungen, Steuersignale, Stromversorgungen oder die Bildung von Verteilern erfordern, was eine hohe Flexibilität im Schaltungsdesign bietet.
Welche Vorteile bietet die WAGO 2086-3104 gegenüber herkömmlichen Schraubklemmen?
Gegenüber Schraubklemmen bietet die WAGO 2086-3104 eine signifikant schnellere Montage (werkzeuglos), eine höhere Vibrationssicherheit durch die Federkraft, eine geringere Fehleranfälligkeit bei der Verdrahtung und oft eine kompaktere Bauform. Zudem ist sie speziell für automatisierte Lötprozesse optimiert.
