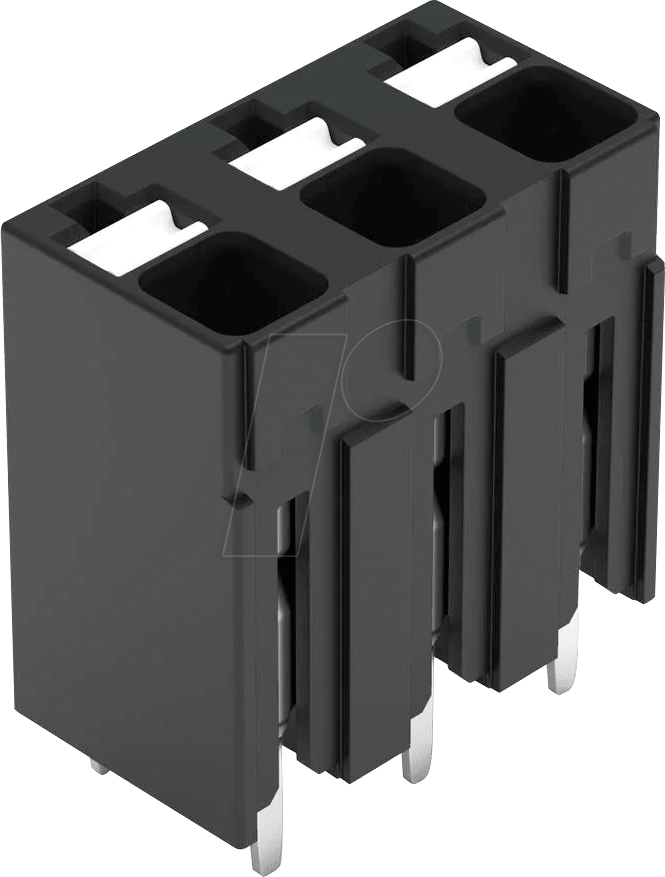

WAGO 2086-3103 THR-Leiterplattenklemme: Präzision und Zuverlässigkeit für anspruchsvolle Elektronikmontage
Die WAGO 2086-3103 THR-Leiterplattenklemme mit Drückertechnologie ist die ideale Lösung für Ingenieure, Entwickler und Fachkräfte, die eine sichere, effiziente und wiederholgenaue Verbindung für Leiterplatten benötigen. Sie adressiert insbesondere den Bedarf an robusten und werkzeuglosen Anschlusslösungen in industriellen Umgebungen, wo schnelle Montagezeiten und höchste Zuverlässigkeit unerlässlich sind. Diese Klemme bietet eine überlegene Alternative zu herkömmlichen Lötverbindungen oder Klemmanschlüssen, die anfälliger für Vibrationen, Temperaturschwankungen und mechanische Belastungen sind.
Revolutionäre Anschlusslösung mit Push-in-Technologie
Die Kerninnovation der WAGO 2086-3103 liegt in ihrer fortschrittlichen THR (Through-Hole Reflow) Anschlussklemme mit integriertem Drücker. Diese Kombination ermöglicht eine bemerkenswert einfache und schnelle Verdrahtung von flexiblen und massiven Leitern bis zu 1,5 mm². Das spezielle Design mit dem integrierten Betätigungselement erlaubt ein werkzeugloses Stecken und Lösen des Leiters. Dies reduziert nicht nur die Montagezeit erheblich, sondern minimiert auch das Risiko von Beschädigungen an Leiter und Klemme. Im Gegensatz zu herkömmlichen Klemmen, die oft ein separates Werkzeug zur Leiterfixierung erfordern, bietet die 2086-3103 eine intuitive und sichere Handhabung.
Optimale Performance und Anwendungsbereiche
Diese 3-polige THR-Leiterplattenklemme wurde konzipiert, um den steigenden Anforderungen moderner Elektronikdesigns gerecht zu werden. Die THR-Technologie ist speziell für das Durch-Kontakt-Löten optimiert und integriert sich nahtlos in den Reflow-Prozess, was die Effizienz in der Serienfertigung signifikant erhöht. Sie eignet sich hervorragend für den Einsatz in:
- Industriellen Steuerungs- und Automatisierungssystemen
- Mess- und Regeltechnik
- Automotive-Elektronik
- Gebäudetechnik und Beleuchtungssystemen
- Medizintechnik
- Verbraucherelektronik mit hohen Zuverlässigkeitsanforderungen
Die WAGO 2086-3103 bietet eine durchdachte Lösung, die sowohl für den Prototypenbau als auch für die Großserienfertigung konzipiert ist. Ihre kompakte Bauform und die hohe Strombelastbarkeit machen sie zu einer vielseitigen Komponente in nahezu jedem elektronischen Gerät, das eine zuverlässige Signal- und Leistungsübertragung erfordert.
Herausragende Vorteile der WAGO 2086-3103
Die WAGO 2086-3103 THR-Leiterplattenklemme zeichnet sich durch eine Reihe von Vorteilen aus, die sie zur überlegenen Wahl für professionelle Anwendungen machen:
- Werkzeuglose Verdrahtung: Der integrierte Drücker ermöglicht ein schnelles und einfaches Stecken und Lösen von Leitern, was die Montagezeit drastisch reduziert und die Fehlerquote minimiert.
- THR-Kompatibilität: Speziell für das Durch-Kontakt-Löten im Reflow-Prozess entwickelt, was eine nahtlose Integration in automatisierte Fertigungsprozesse ermöglicht.
- Hohe Anschlussdichte: Die kompakte Bauform ermöglicht eine effiziente Raumnutzung auf der Leiterplatte.
- Zuverlässige Kontaktierung: Die bewährte Federklemmtechnik von WAGO sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung.
- Vielseitigkeit: Geeignet für massive und flexible Leiter von 0,14 mm² bis 1,5 mm², was eine breite Palette von Anwendungen abdeckt.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, die eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen gewährleisten.
- Reduzierte Montagekosten: Durch die Eliminierung von Werkzeugen und die Beschleunigung des Montageprozesses werden signifikante Kosteneinsparungen erzielt.
- Hohe Isolationsspannung: Bietet eine sichere Trennung und Schutz vor Überspannung.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modell | 2086-3103 |
| Anschlusstechnik | THR (Through-Hole Reflow) |
| Betätigung | Drücker (werkzeuglos) |
| Polzahl | 3 |
| Leiterquerschnitt (min.) | 0,14 mm² |
| Leiterquerschnitt (max.) | 1,5 mm² |
| Nennspannung | 320 V |
| Nennstrom | 16 A |
| Gehäusematerial | Hochtemperatur-Kunststoff (PA-Basis) |
| Farbe | Grau |
| Betriebstemperatur (max.) | +110 °C (reflow-fähig) |
| Montageart | Lötbar auf Leiterplatte (THR) |
| Leitertyp | Massiv und flexibel (mit Aderendhülse oder mit Kunststoffkragen) |
| Isolationsgruppe | III nach IEC 60664-1 |
FAQ – Häufig gestellte Fragen zu WAGO 2086-3103 – THR-Leiterplattenklemme, Drücker, 1,5 mm², 3-polig
Was ist der Hauptvorteil der THR-Technologie bei dieser Klemme?
Die THR-Technologie (Through-Hole Reflow) ermöglicht es, die Leiterplattenklemme direkt im Reflow-Lötprozess mit der Leiterplatte zu verbinden. Dies vereinfacht die Fertigungsprozesse erheblich, da der Anschluss in einem Schritt mit der Bestückung anderer Bauteile erfolgen kann, was zu höheren Stückzahlen und reduzierten Montagekosten führt.
Wie funktioniert die werkzeuglose Betätigung durch den Drücker?
Der integrierte Drücker dient als Betätigungshebel. Durch das Niederdrücken des Drückers wird die Klemmkraft gelöst, sodass der Leiter einfach eingeführt oder entnommen werden kann. Nach dem Loslassen des Drückers wird der Leiter sicher und federnd fixiert. Dies eliminiert die Notwendigkeit spezifischer Werkzeuge für den Anschluss.
Welche Leiterquerschnitte können mit der WAGO 2086-3103 verbunden werden?
Die Klemme ist für massive und flexible Leiter mit einem Querschnittsbereich von 0,14 mm² bis maximal 1,5 mm² ausgelegt. Für flexible Leiter wird die Verwendung von Aderendhülsen oder die Ausführung mit Kunststoffkragen empfohlen, um eine sichere Kontaktierung zu gewährleisten.
Ist die WAGO 2086-3103 für hohe Temperaturen im Reflow-Prozess geeignet?
Ja, die Klemme ist speziell für den Einsatz im Reflow-Lötprozess konzipiert. Das Gehäusematerial besteht aus einem hochtemperaturbeständigen Kunststoff, der Temperaturen bis zu +110 °C standhält und somit die Integrität der Verbindung während des Lötens gewährleistet.
Welche Arten von Anwendungen eignen sich besonders gut für diese Klemme?
Diese Klemme ist ideal für Anwendungen, die eine schnelle, zuverlässige und wiederholgenaue Verbindung erfordern, insbesondere dort, wo der Platz auf der Leiterplatte begrenzt ist und die Montageeffizienz im Vordergrund steht. Dazu gehören industrielle Steuerungen, Mess- und Regeltechnik, Beleuchtungssysteme und viele Bereiche der Konsumelektronik.
Wie gewährleistet die Klemme eine dauerhaft sichere Verbindung?
Die WAGO 2086-3103 nutzt die bewährte Federklemmtechnik von WAGO. Diese Technik sorgt für eine konstante und zuverlässige Klemmkraft, die auch unter Vibrationen und Temperaturschwankungen ihre Wirkung behält. Die federnde Wirkung kompensiert zudem thermische Ausdehnungen und Kontraktionen des Leiters.
Bietet die Klemme auch Schutz vor Überspannung oder Kurzschluss?
Die Nennspannung von 320 V gibt die zulässige Betriebsspannung an. Die Klemme selbst bietet primär eine sichere elektrische Verbindung und Isolierung zwischen den Anschlusspunkten gemäß ihrer Isolationsgruppe III nach IEC 60664-1. Für weiterführenden Schutz vor Überspannung oder Kurzschluss sind zusätzliche Schaltungskomponenten erforderlich.
