WAGO 2086-3102 – Präzision und Effizienz für Ihre Leiterplattenanbindung

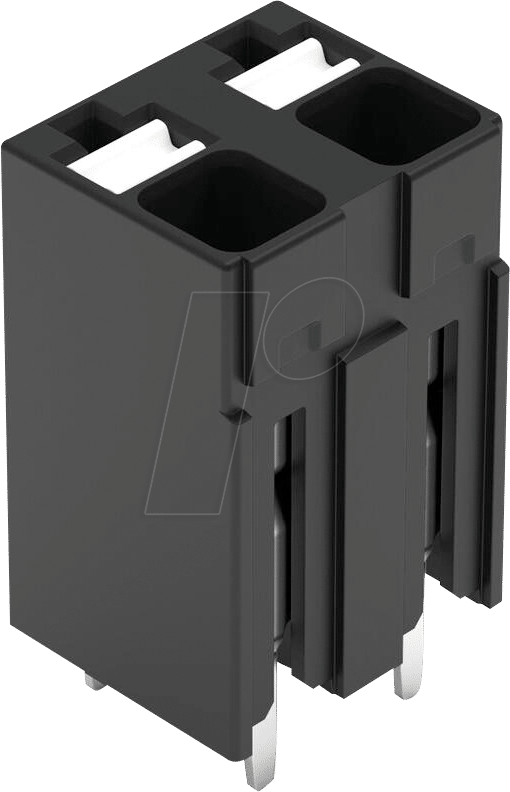

Die WAGO 2086-3102 THR-Leiterplattenklemme mit 1,5 mm² Anschlussquerschnitt und 2 Polen wurde entwickelt, um eine zuverlässige und zeitsparende elektrische Verbindung auf Leiterplatten zu realisieren. Sie ist die ideale Lösung für Ingenieure, Elektronikentwickler und Fertigungsexperten, die eine robuste und prozesssichere Lötverbindung für anspruchsvolle Anwendungen benötigen, bei denen Standard-Lötanschlüsse an ihre Grenzen stoßen.
Warum WAGO 2086-3102 Ihre erste Wahl ist
Im Vergleich zu herkömmlichen Lötverbindungen oder Steckverbindern bietet die WAGO 2086-3102 THR-Leiterplattenklemme entscheidende Vorteile, die zu einer höheren Effizienz und Zuverlässigkeit in der elektronischen Fertigung führen. Die integrierte THR (Through-Hole Reflow) Technologie ermöglicht eine gleichzeitige Bestückung und Lötung auf der Leiterplatte im Reflow-Prozess. Dies eliminiert zusätzliche manuelle Löt- oder Bestückungsschritte und reduziert signifikant die Durchlaufzeiten in der Produktion. Die innovative Drücker-Technologie von WAGO steht für werkzeuglose Verdrahtung, was nicht nur die Montage beschleunigt, sondern auch das Risiko von Verdrahtungsfehlern minimiert. Die kompakte Bauform und die hohe Kontaktzuverlässigkeit stellen sicher, dass Ihre Schaltungen auch unter widrigen Bedingungen stabil und funktionsfähig bleiben.
Herausragende Vorteile der WAGO 2086-3102
- Optimierter Fertigungsprozess: Durch die THR-Technologie erfolgt die Lötung im Reflow-Ofen, was manuelle Nacharbeiten überflüssig macht und die Produktionskosten senkt.
- Werkzeuglose Montage: Der integrierte Drücker ermöglicht ein schnelles und einfaches Anschließen von eindrähtigen Leitern ohne Spezialwerkzeuge.
- Hohe Anschlussdichte: Die kompakte Bauweise ermöglicht eine effiziente Nutzung des begrenzten Platzes auf der Leiterplatte.
- Maximale Zuverlässigkeit: Die bewährte WAGO-Klemmtechnik garantiert eine dauerhaft sichere und vibrationsfeste Verbindung.
- Reduzierung von Fehlerquellen: Die einfache Handhabung und die klare Strukturierung der Anschlüsse minimieren das Risiko von Installationsfehlern.
- Breites Anwendungsspektrum: Ideal für den Einsatz in der Automatisierungstechnik, industriellen Steuerung, Medizintechnik und vielen weiteren anspruchsvollen Bereichen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | WAGO 2086-3102 THR-Leiterplattenklemme |
| Anzahl der Pole | 2 |
| Anschlussquerschnitt (massiv) | 0,5 mm² bis 1,5 mm² |
| Anschlussquerschnitt (feindrähtig) | 0,5 mm² bis 1,5 mm² |
| Anschlusstyp | Draht-zu-Platine (Through-Hole Reflow) |
| Betätigung | Drücker (Push-in-Technologie) |
| Nennspannung | 320 V |
| Nennstrom | 13,5 A |
| Betriebstemperatur (kontinuierlich) | Bis +105 °C |
| Gehäusematerial | Hochtemperatur-Kunststoff (optimiert für Reflow-Prozesse) |
| Farbe | Grau (Standard) |
| Kontaktmaterial | Kupferlegierung, verzinnt |
| Montageart | Lötbar im Reflow-Prozess |
Anwendungsgebiete und Einsatzmöglichkeiten
Die WAGO 2086-3102 THR-Leiterplattenklemme ist prädestiniert für Anwendungen, die eine hohe Anschlussdichte, Zuverlässigkeit und eine effiziente Fertigung erfordern. Sie findet breite Anwendung in der industriellen Automatisierung, wo sie zur Verbindung von Sensoren, Aktoren und Steuergeräten auf Leiterplatten eingesetzt wird. In der Medizintechnik gewährleistet sie eine sichere und hygienische Signalübertragung. Auch in der Unterhaltungselektronik, in Stromversorgungen oder in der Gebäudeautomatisierung ist diese Klemme eine ausgezeichnete Wahl, um eine stabile und langlebige Verbindung zu schaffen. Die Möglichkeit, eindrähtige Leiter direkt anzuschließen, vereinfacht die Verdrahtung von Geräten und Anlagen erheblich und reduziert den Aufwand für die Vorbereitung der Kabel.
Die WAGO-Technologie: Ein Garant für Qualität
WAGO steht seit Jahrzehnten für Innovation und Zuverlässigkeit im Bereich der elektrischen Verbindungs- und Automatisierungstechnik. Die hier vorgestellte THR-Leiterplattenklemme profitiert von der langjährigen Erfahrung und dem Know-how des Herstellers. Die Drücker-Technologie, ein Markenzeichen von WAGO, ermöglicht eine einfache und fehlerfreie Verdrahtung. Der Anschluss von Kabeln erfolgt intuitiv durch einfaches Eindrücken. Dies spart nicht nur Zeit, sondern vermeidet auch das Risiko, dass Drähte nicht korrekt angeschlossen werden. Das Gehäusematerial ist speziell für die hohen Temperaturen von Reflow-Lötprozessen ausgelegt und behält auch unter diesen Bedingungen seine Form und seine isolierenden Eigenschaften bei. Die verwendeten Kontaktmaterialien gewährleisten eine geringe Übergangswiderstand und damit eine effiziente Stromführung über die gesamte Lebensdauer des Produkts.
FAQ – Häufig gestellte Fragen zu WAGO 2086-3102 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 2-polig
Welche Leiterquerschnitte können mit der WAGO 2086-3102 angeschlossen werden?
Die WAGO 2086-3102 THR-Leiterplattenklemme ist für massiv- und feindrähtige Leiter mit einem Querschnitt von 0,5 mm² bis 1,5 mm² ausgelegt. Dies deckt einen breiten Anwendungsbereich in der typischen Elektronikfertigung ab.
Ist die Klemme für den Einsatz im Reflow-Lötprozess geeignet?
Ja, die Bezeichnung „THR“ (Through-Hole Reflow) weist explizit darauf hin, dass diese Klemme für das Löten im Reflow-Prozess optimiert ist. Das Gehäusematerial ist temperaturbeständig für diese Prozesse.
Kann ich auch mehrere Leiter in einem Anschluss verdrahten?
Nein, die WAGO 2086-3102 ist für die Aufnahme eines Leiters pro Anschluss vorgesehen. Dies gewährleistet eine sichere und zuverlässige Verbindung gemäß den Spezifikationen.
Benötige ich spezielles Werkzeug, um die Leiter anzuschließen?
Nein, dank der integrierten Drücker-Technologie von WAGO ist kein spezielles Werkzeug erforderlich. Eindrähtige Leiter können einfach durch Drücken des Drückers und Einführen des Leiters angeschlossen werden.
Welche Umgebungstemperaturen sind für den Betrieb der Klemme zulässig?
Die Klemme ist für eine kontinuierliche Betriebstemperatur von bis zu 105 °C ausgelegt, was eine breite Palette von industriellen Umgebungen einschließt.
Wie wird die Zuverlässigkeit der Verbindung über lange Zeit sichergestellt?
Die bewährte WAGO-Klemmtechnik mit ihren robusten Federkontakten und der präzisen Fertigung garantiert eine dauerhaft sichere, vibrationsfeste und korrosionsbeständige Verbindung, die auch unter anspruchsvollen Bedingungen stabil bleibt.
Kann die Klemme auch für die Signalübertragung verwendet werden?
Ja, die WAGO 2086-3102 eignet sich sowohl für die Stromversorgungsleitungen als auch für die Signalübertragung, solange der Anschlussquerschnitt und die Nennspannung im zulässigen Bereich liegen.
