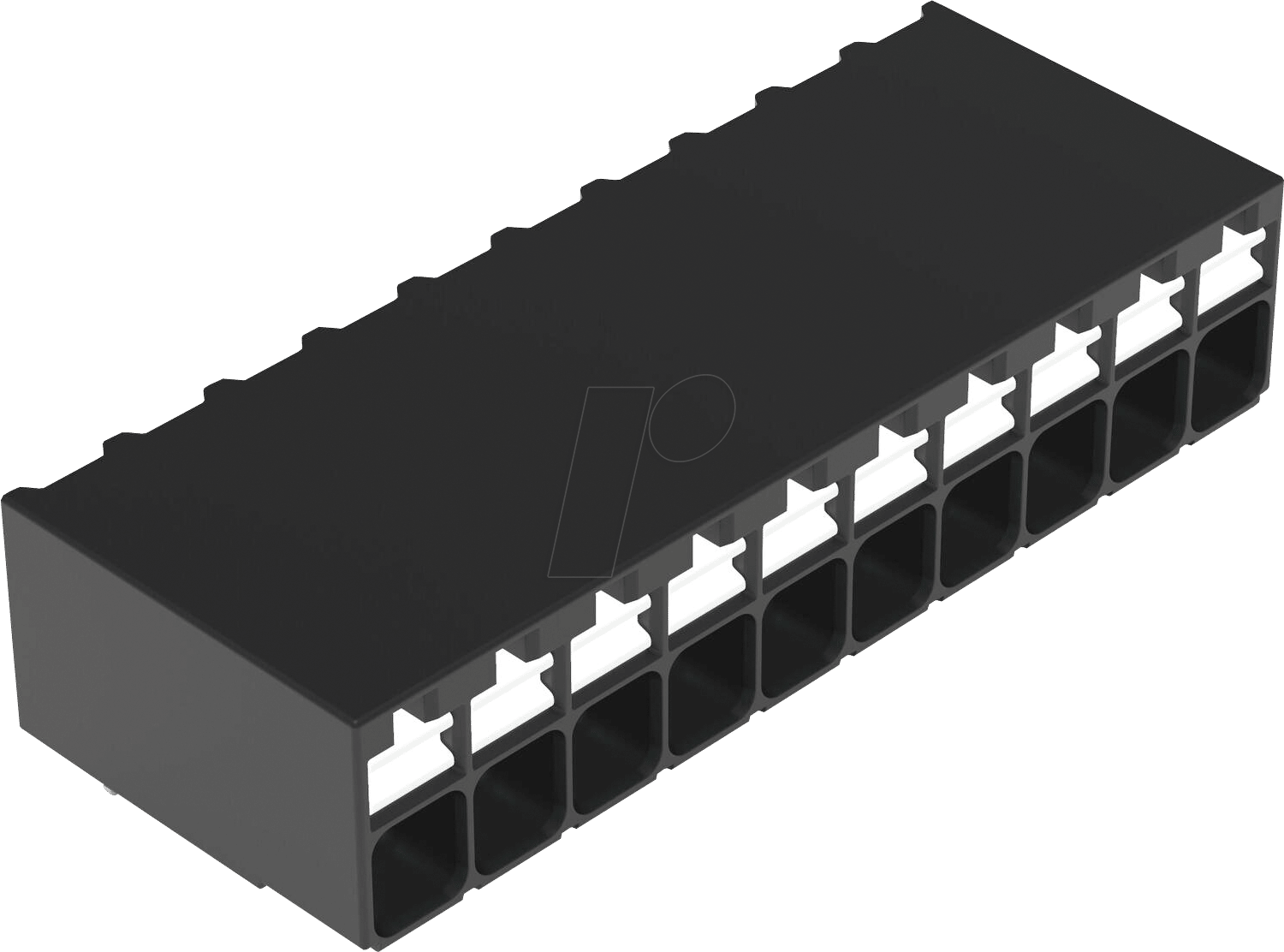

Präzision und Zuverlässigkeit für Ihre Elektronikprojekte: WAGO 2086-1230 THR-Leiterplattenklemme
Für Ingenieure, Entwickler und technisch versierte Anwender, die höchste Ansprüche an die Verbindungsqualität ihrer elektronischen Schaltungen stellen, bietet die WAGO 2086-1230 THR-Leiterplattenklemme eine herausragende Lösung. Diese Klemme adressiert die Notwendigkeit einer sicheren, langlebigen und einfach zu bedienenden Verbindungstechnik für Leiterplatten, insbesondere in Umgebungen, die durch Vibrationen, Temperaturschwankungen oder mechanische Belastungen gekennzeichnet sind.
Maximale Leistung durch Innovative Technologie
Die WAGO 2086-1230 kombiniert bewährte WAGO-Technologie mit fortschrittlichen Merkmalen, um eine überlegene Leistung gegenüber konventionellen Lötverbindungen oder einfacheren Klemmtechniken zu erzielen. Das Kernstück bildet der integrierte Drücker, der das werkzeuglose Einführen und sichere Fixieren von Drähten mit einem Querschnitt von bis zu 1,5 mm² ermöglicht. Dies vereinfacht den Montageprozess signifikant und reduziert das Risiko von Verdrahtungsfehlern.
Vorteile, die überzeugen
- Werkzeuglose Verdrahtung: Der intuitive Drücker-Mechanismus von WAGO eliminiert die Notwendigkeit spezieller Werkzeuge und beschleunigt die Installation erheblich. Dies spart Zeit und reduziert die Kosten bei der Montage von Geräten und Anlagen.
- Sicherer Halt: Die Federkraftklemmen sorgen für einen dauerhaft sicheren Kontakt, der auch unter widrigsten Umgebungsbedingungen wie Vibrationen oder Temperaturschwankungen Bestand hat.
- Optimiert für THR (Through-Hole Reflow): Diese Klemme ist speziell für den Lötprozess im Durchsteckverfahren (Through-Hole Reflow) konzipiert, was eine nahtlose Integration in moderne automatische Fertigungsprozesse ermöglicht.
- Kompaktes Design: Mit nur 10 Anschlusspunkten auf kleinstem Raum bietet die Klemme eine hohe Packungsdichte, was für die Miniaturisierung von Elektronikgeräten unerlässlich ist.
- Hohe Strombelastbarkeit: Trotz ihrer kompakten Bauform ist die Klemme für die Anforderungen der meisten elektronischen Schaltungen ausgelegt und bietet eine zuverlässige Stromübertragung.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, gewährleistet die WAGO 2086-1230 eine lange Lebensdauer und Beständigkeit gegen Umwelteinflüsse.
Technische Spezifikationen im Detail
Die WAGO 2086-1230 THR-Leiterplattenklemme ist eine hochentwickelte Komponente, die speziell für anspruchsvolle Anwendungen in der Elektronikfertigung konzipiert wurde. Ihre detaillierten Spezifikationen sind entscheidend für die Auswahl und Integration in komplexe Systeme.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modell | 2086-1230 |
| Anschlusstechnik | THR-Leiterplattenklemme mit Drücker |
| Anzahl der Anschlüsse | 10 |
| Leiterquerschnitt (starr) | 0,2 mm² – 1,5 mm² |
| Leiterquerschnitt (flexibel) | 0,2 mm² – 1,5 mm² |
| Abisolierlänge | ca. 8 mm – 9 mm (präzise Einstellung erforderlich für optimale Kontaktierung) |
| Nennspannung | Gemäß geltenden Normen für solche Klemmen; typischerweise 320 V (abhängig von der spezifischen Umgebung und Anwendung) |
| Nennstrom | Gemäß geltenden Normen für solche Klemmen; typischerweise 12 A (abhängig von der spezifischen Umgebung und Anwendung) |
| Gehäusematerial | Hochtemperatur-Kunststoff, flammhemmend (z.B. Polyamid PA), speziell für Lötprozesse im Reflow-Ofen geeignet |
| Kontaktmaterial | Federstahllegierung, vernickelt für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperatur | Typischerweise von -40 °C bis +110 °C, was eine breite Anwendbarkeit auch in anspruchsvollen Klimazonen ermöglicht. |
| Schutzart | Die Klemme selbst bietet keinen direkten Schutz vor Umwelteinflüssen; die Schutzart des Gesamtsystems ist entscheidend. |
| Zulassungen | Konformität mit internationalen Standards wie IEC/EN 60664-1, UL, CSA (Details sind dem Produktdatenblatt zu entnehmen) |
Anwendungsbereiche für höchste Ansprüche
Die WAGO 2086-1230 THR-Leiterplattenklemme ist die ideale Wahl für eine Vielzahl von Anwendungen, bei denen Zuverlässigkeit und Effizienz im Vordergrund stehen. Ihre spezifischen Eigenschaften prädestinieren sie für den Einsatz in:
- Industrielle Automatisierung: Steuerungen, Sensorik, Aktorik und Verteiler in Produktionsumgebungen, die Vibrationen und Temperaturschwankungen ausgesetzt sind.
- Automobilindustrie: Bordelektronik, Steuergeräte und Infotainmentsysteme, wo Miniaturisierung und hohe Zuverlässigkeit gefordert sind.
- Medizintechnik: Geräte für Diagnostik, Therapie und Monitoring, bei denen höchste Sicherheits- und Zuverlässigkeitsstandards gelten.
- Gebäudeautomation: Steuerungssysteme für Beleuchtung, Heizung, Lüftung und Sicherheit, wo eine langlebige und wartungsarme Verbindung entscheidend ist.
- Nachrichtentechnik: Telekommunikationsgeräte und Netzwerkinfrastruktur, die eine stabile und störungsfreie Signalübertragung erfordern.
- Energieerzeugung und -verteilung: Komponenten in Schaltanlagen und Wechselrichtern, wo die Zuverlässigkeit der Stromführung von kritischer Bedeutung ist.
Häufig gestellte Fragen (FAQ) zu WAGO 2086-1230 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 10-polig
Wie wird die WAGO 2086-1230 THR-Leiterplattenklemme im Reflow-Prozess montiert?
Die Klemme wird typischerweise durch eine automatische Bestückungsmaschine auf die Leiterplatte aufgebracht. Anschließend durchläuft die Leiterplatte den Lötprozess im Durchsteckverfahren (Through-Hole Reflow). Die Lötpads der Klemme werden dabei durch den Lötkolben auf der Leiterplatte verbunden. Die hohe Temperaturbeständigkeit des Gehäusematerials ist hierbei entscheidend.
Welche Leiterarten werden von dieser Klemme unterstützt?
Die WAGO 2086-1230 unterstützt sowohl starre als auch flexible Leiter mit einem Querschnitt von 0,2 mm² bis 1,5 mm². Dies gewährleistet eine hohe Flexibilität bei der Auswahl der zu verwendenden Kabel.
Ist die Klemme für hohe Stromstärken geeignet?
Die Nennstromstärke liegt gemäß den Spezifikationen typischerweise bei 12 Ampere. Für detaillierte Angaben und mögliche Leistungsgrenzen ist das offizielle Produktdatenblatt von WAGO zu konsultieren. Die Zuverlässigkeit der Verbindung ist für die sichere Stromübertragung in vielen elektronischen Anwendungen ausreichend dimensioniert.
Was bedeutet „THR“ im Kontext dieser Leiterplattenklemme?
THR steht für Through-Hole Reflow. Dies beschreibt ein Montageverfahren, bei dem Bauteile mit Anschlussstiften durch Bohrungen in der Leiterplatte gesteckt und anschließend in einem Reflow-Ofen verlötet werden. Dies unterscheidet sich vom klassischen Wellenlöten oder dem Handlöten.
Wie ist die Lebensdauer der WAGO 2086-1230 THR-Leiterplattenklemme einzuschätzen?
WAGO-Produkte sind für ihre Langlebigkeit und Zuverlässigkeit bekannt. Unter normalen Betriebsbedingungen und bei korrekter Anwendung wird eine lange Lebensdauer erwartet, die typischerweise die Lebensdauer des Gesamtsystems überdauert. Die Materialqualität und die bewährte Klemmtechnologie tragen maßgeblich dazu bei.
Kann die Klemme mehrfach entriegelt und wieder bestückt werden?
Ja, der integrierte Drücker ermöglicht ein werkzeugloses Öffnen und Schließen der Klemme, was eine mehrfache Bestückung mit Leitern ermöglicht. Dies ist ein wesentlicher Vorteil für Debugging, Wartung oder Umrüstungen von elektronischen Schaltungen.
Welche Rolle spielt die Abisolierlänge für die Funktion der Klemme?
Eine korrekt abisolierte Leiterlänge von ca. 8 mm bis 9 mm ist essenziell für eine sichere und zuverlässige Kontaktierung. Eine zu kurze Abisolierung kann zu einer unzureichenden Verbindung führen, während eine zu lange Abisolierung zu Kurzschlüssen oder Beschädigungen der Isolation führen kann.
