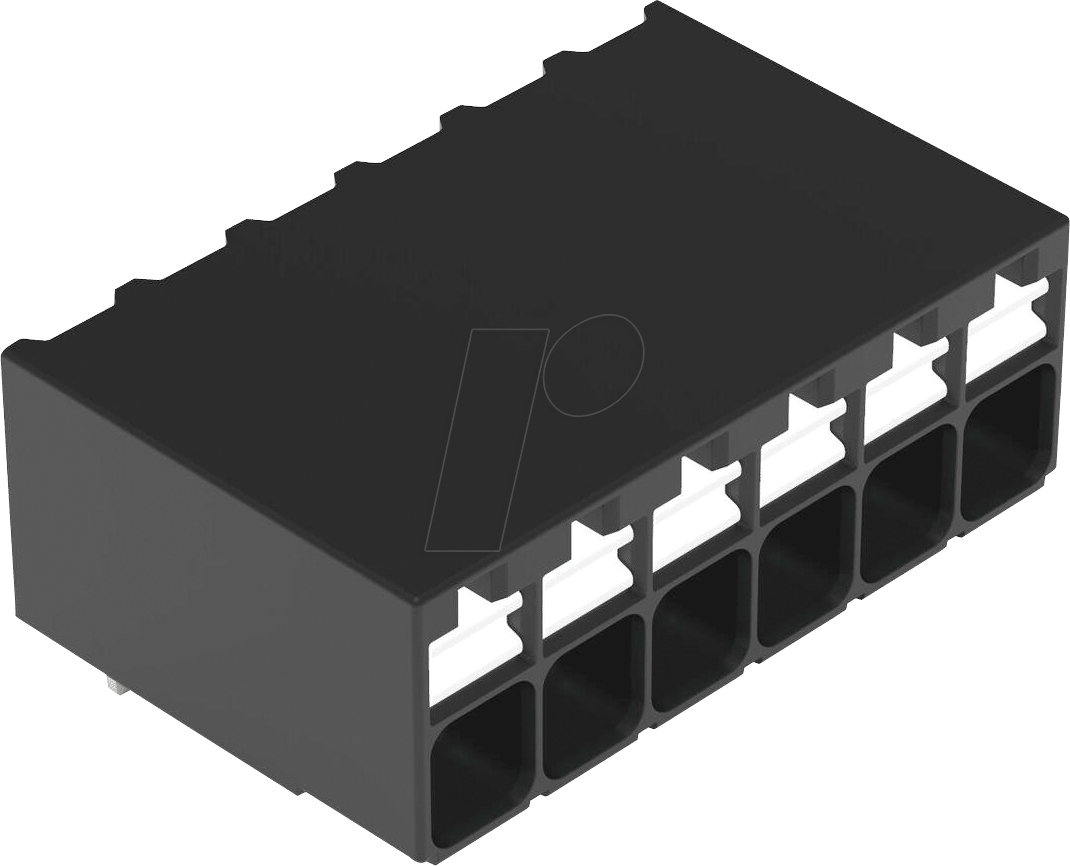

Optimale Verbindungstechnik für anspruchsvolle Elektronikprojekte: WAGO 2086-1226 THR-Leiterplattenklemme
Die WAGO 2086-1226 THR-Leiterplattenklemme mit Drücker für Leiterquerschnitte von 1,5 mm² und 6 Polen ist die ideale Lösung für Entwickler und Fertiger, die eine sichere, schnelle und zuverlässige elektrische Verbindung auf Leiterplatten benötigen. Speziell konzipiert für die SMT-Bestückung und die durchlaufende Lötung (THR – Through-Hole Reflow), überwindet diese Klemme die Limitierungen herkömmlicher Anschlussmethoden und ermöglicht eine effiziente Integration in moderne Fertigungsprozesse.
Präzision und Effizienz in der Leiterplattenbestückung
In der heutigen schnelllebigen Elektronikentwicklung sind Effizienz und Zuverlässigkeit entscheidende Faktoren. Die WAGO 2086-1226 THR-Leiterplattenklemme adressiert genau diese Anforderungen. Durch die innovative Drückertechnologie entfällt das aufwendige Werkzeug, das für das Abisolieren und Verpressen von Litzen in vielen herkömmlichen Klemmen notwendig ist. Dies beschleunigt den Anschluss erheblich und minimiert das Risiko von Verdrahtungsfehlern. Die Kompatibilität mit dem THR-Verfahren integriert die Klemme nahtlos in den Reflow-Lötprozess, was die Anzahl der Fertigungsschritte reduziert und die Produktivität signifikant steigert. Entwickler und Produktionsingenieure profitieren von einer Lösung, die sowohl die Entwicklungszeit als auch die Stückkosten optimiert, ohne Kompromisse bei der Signalintegrität oder der mechanischen Stabilität einzugehen.
Die überlegene Wahl für durchdachte Verbindungen
Im Vergleich zu herkömmlichen Schraubklemmen oder Lötösen bietet die WAGO 2086-1226 THR-Leiterplattenklemme entscheidende Vorteile. Die federbasierte Verbindungstechnik von WAGO garantiert eine dauerhaft sichere und vibrationsfeste Kontaktierung, selbst unter extremen Bedingungen. Dies ist ein kritischer Faktor für die Langlebigkeit und Zuverlässigkeit elektronischer Geräte. Die integrierte Drückerfunktion ermöglicht das werkzeuglose Einlegen und Lösen von Einzeldrähten, was den Montageprozess vereinfacht und beschleunigt. Die THR-Technologie ermöglicht eine mechanisch robuste Lötverbindung, die Vibrationen und thermischen Belastungen besser standhält als rein oberflächenmontierte Bauteile oder traditionelle bedrahtete Komponenten. Dies macht die WAGO 2086-1226 zu einer überlegenen Wahl für Anwendungen, bei denen höchste Zuverlässigkeit und einfache Handhabung gefordert sind.
Wesentliche Vorteile der WAGO 2086-1226 THR-Leiterplattenklemme
- Werkzeugloses Anschlussverfahren: Der integrierte Drücker ermöglicht das schnelle und sichere Anschließen von unisolierten Einzeldrähten ohne zusätzliche Werkzeuge. Dies reduziert Montagezeit und Kosten.
- THR-Technologie für SMT-Prozesse: Durch die Through-Hole Reflow-Technologie wird die Klemme direkt im Reflow-Lötprozess mit der Leiterplatte verbunden. Dies optimiert den Fertigungsprozess und gewährleistet eine robuste Lötverbindung.
- Sichere und zuverlässige Verbindung: Die bewährte WAGO-Federklemmtechnik sorgt für eine dauerhaft zugfeste und vibrationssichere Kontaktierung, die auch bei starken mechanischen Beanspruchungen Bestand hat.
- Hohe Leiterstrombelastbarkeit: Ausgelegt für Leiterquerschnitte bis 1,5 mm², ermöglicht die Klemme eine effiziente Stromübertragung für eine Vielzahl von Anwendungen.
- Kompaktes Design: Mit 6 Polen auf kleinem Raum maximiert die Klemme die Anschlussdichte auf der Leiterplatte und spart wertvollen Bauraum.
- Hohe Vibrationsfestigkeit: Die Federklemme minimiert das Risiko von Verbindungslockerungen, selbst in Umgebungen mit starken Vibrationen.
- Reduziertes Risiko von Verdrahtungsfehlern: Das einfache und eindeutige Anschlusssystem minimiert das Risiko von Kurzschlüssen oder falschen Verbindungen.
- Langlebigkeit und Robustheit: Hochwertige Materialien und die durchdachte Konstruktion garantieren eine lange Lebensdauer und Zuverlässigkeit im Einsatz.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Detail |
|---|---|
| Produkttyp | THR-Leiterplattenklemme mit Drücker |
| Hersteller-Artikelnummer | 2086-1226 |
| Polanzahl | 6 |
| Maximaler Leiterquerschnitt (Massivdraht) | 1,5 mm² |
| Maximaler Leiterquerschnitt (Feindrähtig mit Aderendhülse) | 1,5 mm² |
| Anschlussart | Federklemme mit Drücker |
| Montageart | THR (Through-Hole Reflow) für SMT-Bestückung |
| Nennspannung | 320 V (entsprechend EN 60664-1) |
| Nennstrom | 12 A (abhängig von Leiterplattenlayout und Umgebungstemperatur) |
| Isolierstoffgruppe | III (gemäß EN 60664-1) |
| Umgebungstemperatur (Betrieb) | -60 °C bis +105 °C |
| Gehäusematerial | Hochtemperatur-Kunststoff (PA 66, halogenfrei), optimiert für Reflow-Lötprozesse |
| Kontaktmaterial | Kupferlegierung, verzinnt |
| Farbe | Grau |
| Abmessungen (L x B x H) | Ca. 36,5 mm x 10,1 mm x 11,8 mm (Abhängig von Montage auf Leiterplatte) |
| Zulassungen | CE, UL, VDE (Typische Zulassungen für WAGO-Produkte dieser Art, spezifische Informationen sind dem Datenblatt zu entnehmen) |
Anwendungsgebiete und technische Integration
Die WAGO 2086-1226 THR-Leiterplattenklemme ist prädestiniert für eine breite Palette von Elektronikanwendungen, bei denen eine robuste und effiziente Verdrahtung auf der Leiterplatte unerlässlich ist. Dazu gehören unter anderem:
- Industrielle Steuerungs- und Automatisierungstechnik: In Steuergeräten, Sensoren und Aktoren, wo Vibrationen und wechselnde Umgebungsbedingungen die Zuverlässigkeit von Verbindungen fordern.
- Energie- und Leistungselektronik: In Netzteilen, Wechselrichtern oder Ladegeräten, wo eine sichere Stromübertragung bis 12 A gewährleistet sein muss.
- Automobil-Elektronik: Für Anwendungen im Fahrzeuginnenraum oder in Steuergeräten, die eine hohe Vibrationsfestigkeit erfordern.
- Medizintechnik: In Geräten, bei denen höchste Zuverlässigkeit und Langlebigkeit, auch bei wechselnden Einsatzbedingungen, unerlässlich sind.
- IoT- und Sensorik-Anwendungen: Zur schnellen und einfachen Integration von Sensoren und zur Signalübertragung in verteilten Systemen.
Die Integration in den THR-Lötprozess ist ein Schlüsselfaktor für die Effizienzsteigerung in der modernen Leiterplattenfertigung. Anders als bei Durchsteckkomponenten, die oft einen separaten Lötprozess erfordern oder das Risiko von Lötfehlern beim Wellenlöten bergen, wird die WAGO 2086-1226 THR-Leiterplattenklemme zusammen mit den anderen SMT-Bauteilen auf der Leiterplatte platziert und durch den Reflow-Ofen fixiert. Die robusten Lötösen mit durchgehender Bohrung gewährleisten eine mechanisch stabile Verbindung mit der Leiterplatte, die auch thermischer Belastung standhält. Dies eliminiert die Notwendigkeit von zusätzlichen manuellen Arbeitsgängen und reduziert die Produktionskomplexität erheblich.
Nachhaltigkeit und Sicherheit im Design
WAGO legt größten Wert auf die Umweltverträglichkeit und Sicherheit seiner Produkte. Die WAGO 2086-1226 THR-Leiterplattenklemme ist aus hochtemperaturfestem und halogenfreiem Kunststoff gefertigt. Dies stellt sicher, dass im Brandfall keine schädlichen Dämpfe freigesetzt werden, was insbesondere in sicherheitssensiblen Anwendungen ein entscheidender Vorteil ist. Die bewährte Federklemmtechnik verhindert eine Überlastung der angeschlossenen Leiter durch zu festes Anziehen, wie es bei Schraubverbindungen der Fall sein kann. Dies minimiert das Risiko von Beschädigungen an den Drähten und erhöht die Lebensdauer der elektrischen Verbindung.
FAQ – Häufig gestellte Fragen zu WAGO 2086-1226 – THR-Leiterplattenklemme, Drücker, 1,5 mm², 6-polig
Kann die Klemme auch mit feindrähtigen Leitern verwendet werden?
Ja, die WAGO 2086-1226 THR-Leiterplattenklemme ist für die Aufnahme von unisolierten Einzeldrähten bis 1,5 mm² ausgelegt. Feindrähtige Leiter, die bis 1,5 mm² konfektioniert sind, können ebenfalls sicher angeschlossen werden. Für eine optimale und sichere Verbindung wird die Verwendung von passenden Aderendhülsen empfohlen.
Welche Vorteile bietet die THR-Technologie gegenüber herkömmlichen Durchsteckklemmen?
Die THR-Technologie (Through-Hole Reflow) ermöglicht die Lötung der Klemme im gleichen Reflow-Prozess wie andere SMT-Bauteile. Dies vereinfacht den Fertigungsprozess erheblich, da keine separaten Lötprozesse für Durchsteckbauteile erforderlich sind. Die Lötverbindung ist zudem mechanisch robuster.
Wie sicher ist die Verbindung gegen Vibrationen?
Die WAGO-Federklemmtechnik ist für ihre hohe Vibrationsfestigkeit bekannt. Die Federkraft sorgt für einen konstanten Anpressdruck auf den Leiter, wodurch sich die Verbindung auch unter starken mechanischen Beanspruchungen nicht lockern kann. Dies erhöht die Zuverlässigkeit der Verbindung signifikant.
Welche Art von Kunststoff wird für das Gehäuse verwendet?
Das Gehäuse der WAGO 2086-1226 THR-Leiterplattenklemme ist aus einem hochtemperaturfesten und halogenfreien Kunststoff gefertigt. Dies gewährleistet eine hohe thermische Stabilität und erhöht die Sicherheit im Brandfall.
Ist die Klemme für den Einsatz in rauen Umgebungen geeignet?
Ja, durch die robuste Bauweise, die hochwertige Materialauswahl und die sichere Klemmtechnologie ist die Klemme für den Einsatz in Umgebungen mit erhöhten Anforderungen an Temperatur, Vibrationen und mechanische Beanspruchung gut geeignet.
Wie erfolgt die Demontage eines angeschlossenen Leiters?
Die Demontage ist denkbar einfach. Durch das erneute Betätigen des Drückers wird die Klemmstelle geöffnet, sodass der angeschlossene Leiter sich frei entnehmen lässt. Dies ermöglicht ein schnelles und unkompliziertes Ändern oder Erweitern von Verdrahtungen.
Welche Leiterstrombelastbarkeit darf ich maximal erwarten?
Die Nennstrombelastbarkeit für die WAGO 2086-1226 THR-Leiterplattenklemme beträgt 12 Ampere. Die tatsächliche Strombelastbarkeit kann jedoch von Faktoren wie dem Leiterplattenlayout, der Kupferbahnbreite, der Lötverbindung und der Umgebungstemperatur beeinflusst werden. Eine genaue Betrachtung der spezifischen Applikation ist empfehlenswert.
