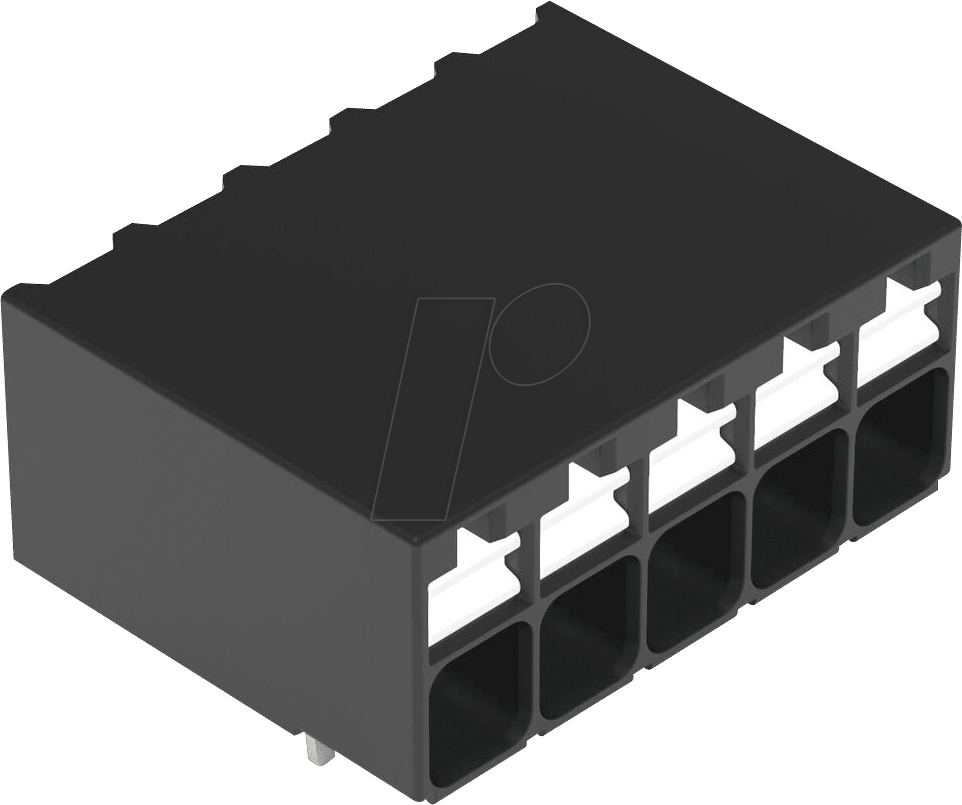

Präzision und Effizienz für Ihre Elektronikprojekte: WAGO 2086-1225 THR-Leiterplattenklemme
Wenn es um die zuverlässige und sichere Verbindung von Leiterbahnen in anspruchsvollen Elektronikanwendungen geht, steht die WAGO 2086-1225 THR-Leiterplattenklemme für eine überlegene Lösung. Diese 5-polige Klemme mit integriertem Drücker und einer Anschlusskapazität von 1,5 mm² ist die ideale Wahl für Ingenieure, Entwickler und Techniker, die Wert auf Effizienz, Langlebigkeit und einfache Handhabung legen.
Revolutionäre Verbindungstechnik für höchste Ansprüche
Die WAGO 2086-1225 setzt neue Maßstäbe in der Leiterplattentechnik. Vergessen Sie umständliche Lötprozesse und zeitraubende Verdrahtung. Mit der innovativen CAGE CLAMP® Verbindungstechnologie und dem intuitiven Peek-a-boo-Drücker ermöglicht diese Klemme eine schnelle und werkzeuglose Montage. Dies reduziert nicht nur die Installationszeit signifikant, sondern minimiert auch das Risiko von Fehlerquellen, die bei traditionellen Verbindungsmethoden auftreten können. Die THR (Through-Hole Reflow) Technologie gewährleistet zudem eine exzellente Lötbarkeit und eine robuste mechanische Verankerung auf der Leiterplatte, selbst unter thermischer Belastung während des Reflow-Lötprozesses.
Vorteile der WAGO 2086-1225 im Überblick
- Werkzeuglose Montage: Der integrierte Drücker ermöglicht ein schnelles und einfaches Einführen von Einzeladern ohne zusätzliches Werkzeug.
- Sichere und zuverlässige Verbindungen: Die bewährte CAGE CLAMP® Technologie sorgt für eine vibrationsfeste und dauerhafte elektrische Verbindung, die sich nicht lockert.
- Hohe Anschlusskapazität: Geeignet für Leiter mit einem Querschnitt von 1,5 mm², was eine breite Palette von Anwendungen abdeckt.
- Langlebigkeit und Robustheit: Gefertigt aus hochwertigen Materialien, die eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen gewährleisten.
- Platzsparendes Design: Die kompakte Bauform ermöglicht eine effiziente Nutzung des begrenzten Raums auf Leiterplatten.
- Optimiert für THR-Lötprozesse: Speziell entwickelt, um den Herausforderungen des Durchstecklötens standzuhalten und eine optimale Lötverbindung zu erzielen.
- Fehlerreduktion: Durch die einfache Handhabung und die sichere Klemmtechnologie werden Montagefehler minimiert.
Detaillierte Produktmerkmale und technische Spezifikationen
Die WAGO 2086-1225 THR-Leiterplattenklemme ist mehr als nur ein Verbindungsbauteil; sie ist eine durchdachte Lösung, die Präzision, Geschwindigkeit und Zuverlässigkeit in den Mittelpunkt stellt. Das Design ist auf maximale Funktionalität und minimale Fehleranfälligkeit ausgelegt. Die Klemme ist für den Einsatz in professionellen Umgebungen konzipiert, wo höchste Ansprüche an die elektrische Verbindung gestellt werden.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | THR-Leiterplattenklemme mit Drücker |
| Hersteller | WAGO |
| Modellnummer | 2086-1225 |
| Polanzahl | 5-polig |
| Anschlussquerschnitt (min.) | 0,08 mm² (für massive Leiter) |
| Anschlussquerschnitt (max.) | 1,5 mm² (für massive und flexible Leiter mit Aderendhülse) |
| Anschlussart | CAGE CLAMP® NEXT GENERATION mit integriertem Drücker |
| Montageart | Durchsteckmontage (THR – Through-Hole Reflow) |
| Gehäusematerial | Hochtemperatur-Kunststoff (UL 94 V-0 klassifiziert) – optimiert für Lötprozesse |
| Leiter-Material | Federstahl, verzinkt |
| Nennstrom | 12 A (abhängig von der Konfiguration und den Umgebungsbedingungen) |
| Nennspannung | 320 V |
| Umgebungstemperatur (Betrieb) | -40 °C bis +105 °C |
| Abstand der Anschlussstellen | 7,5 mm |
| Zulassungen | UL, VDE, CSA (spezifische Zulassungen können je nach Region variieren) |
| Farbe | Schwarz |
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 2086-1225 ist ein essenzieller Bestandteil in einer Vielzahl von industriellen und professionellen Anwendungen, bei denen eine robuste und zuverlässige Verbindung auf Leiterplatten unerlässlich ist. Ihr Einsatzgebiet erstreckt sich über diverse Sektoren der Elektronikfertigung und des Anlagenbaus.
- Industrielle Automatisierung: Steuerungssysteme, SPS (Speicherprogrammierbare Steuerungen) und Sensorik, wo Vibrationsfestigkeit und Zuverlässigkeit entscheidend sind.
- Gebäudetechnik: Steuer- und Regelungseinheiten für Beleuchtungssysteme, Heizungs-, Lüftungs- und Klimatechnik (HLK), sowie Sicherheitssysteme.
- Energieerzeugung und -verteilung: Komponenten in Umrichtern, Stromversorgungen und Überwachungssystemen im Bereich erneuerbarer Energien.
- Messtechnik und Prüfgeräte: Präzisionsinstrumente und Prüfaufbauten, die eine stabile und störungsfreie Signalübertragung erfordern.
- Beleuchtungstechnik: LED-Treiber, Konverter und Steuergeräte für professionelle Beleuchtungslösungen.
- Fahrzeugtechnik: Steuergeräte und Bordelektronik, wo sie den rauen Bedingungen und Vibrationen standhalten muss.
Warum WAGO 2086-1225 die überlegene Wahl ist
Im direkten Vergleich zu herkömmlichen Lötverbindungen oder weniger fortschrittlichen Klemmsystemen bietet die WAGO 2086-1225 entscheidende Vorteile. Die CAGE CLAMP® NEXT GENERATION Technologie mit integriertem Drücker eliminiert die Notwendigkeit für Aderendhülsen bei vielen Anwendungen und vereinfacht den Anschlussvorgang erheblich. Dies spart nicht nur Zeit und Kosten, sondern reduziert auch die Fehlerquote, die durch unsachgemäße Verwendung von Werkzeugen oder die fehlende Verwendung von Aderendhülsen entstehen kann. Die THR-spezifische Auslegung garantiert eine perfekte Symbiose mit dem Reflow-Lötprozess, was zu einer mechanisch stabilen und elektrisch einwandfreien Verbindung führt, die auch thermischer Belastung gewachsen ist.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu WAGO 2086-1225 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 5-polig
Kann die WAGO 2086-1225 auch für feindrähtige Leiter verwendet werden?
Ja, die WAGO 2086-1225 ist für massive Leiter bis 1,5 mm² geeignet. Für flexible Leiter oder feindrähtige Leiter wird die Verwendung einer passenden Aderendhülse gemäß den Spezifikationen empfohlen, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Ist die Klemme für den Einsatz in Hochtemperaturumgebungen geeignet?
Absolut. Das Gehäusematerial der WAGO 2086-1225 besteht aus einem Hochtemperatur-Kunststoff, der für Lötprozesse optimiert ist und eine Betriebstemperatur von bis zu 105 °C ermöglicht. Dies macht sie ideal für Anwendungen, die erhöhten Temperaturen ausgesetzt sind.
Welche Vorteile bietet der integrierte Drücker?
Der integrierte Drücker vereinfacht die Montage erheblich. Er ermöglicht das werkzeuglose Einführen und Entfernen von Drähten. Dies beschleunigt den Verdrahtungsprozess und reduziert das Risiko von Beschädigungen an den Leitern oder der Klemme.
Was bedeutet THR-Technologie und warum ist sie wichtig?
THR steht für Through-Hole Reflow. Diese Technologie bedeutet, dass die Klemme durch Löcher auf der Leiterplatte gesteckt und dann im Reflow-Lötbad verlötet wird. Dies garantiert eine mechanisch stabile und elektrisch leitfähige Verbindung, die für anspruchsvolle Anwendungen und höhere Belastungen, insbesondere in Kombination mit den thermischen Belastungen des Lötprozesses, unerlässlich ist.
Wie wird die Zuverlässigkeit der elektrischen Verbindung sichergestellt?
Die Zuverlässigkeit wird durch die bewährte CAGE CLAMP® NEXT GENERATION Verbindungstechnologie gewährleistet. Diese Klemmkraft sorgt für eine vibrationsfeste und dauerhaft elektrische Verbindung, die auch unter wechselnden Temperaturbedingungen stabil bleibt und sich nicht von selbst löst, was bei Schraubklemmen ein häufiges Problem darstellt.
Ist die Klemme für den Einsatz in sicherheitsrelevanten Anwendungen zugelassen?
Die WAGO 2086-1225 verfügt über gängige Zulassungen wie UL und VDE, die für viele industrielle Anwendungen erforderlich sind. Für sicherheitskritische Anwendungen ist es jedoch stets ratsam, die spezifischen Zulassungen und Normen für die jeweilige Anwendung zu prüfen und sicherzustellen, dass das Produkt den nationalen und internationalen Standards entspricht.
