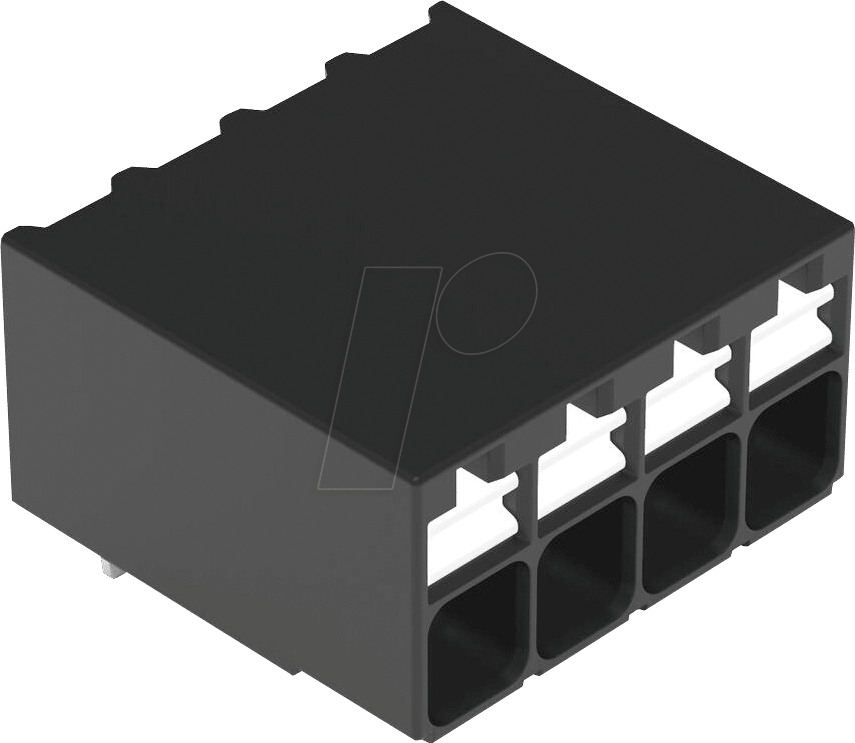

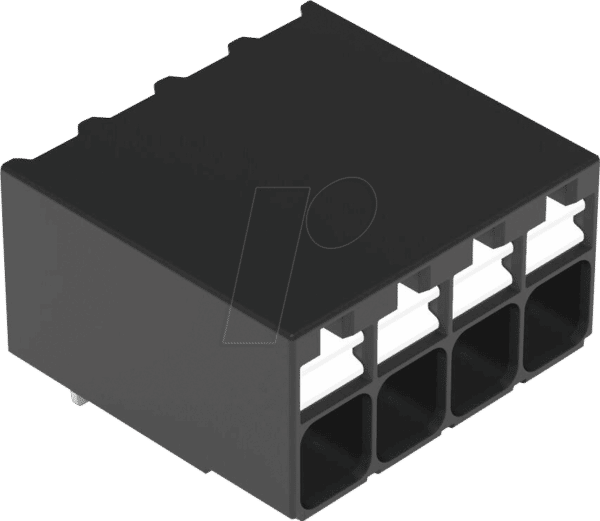

WAGO 2086-1224 – THR-Leiterplattenklemme: Präzision und Effizienz für Ihre Elektronikprojekte
Sie suchen nach einer zuverlässigen und leistungsfähigen Lösung für die elektrische Verbindung auf Leiterplatten, die sowohl einfache Installation als auch hohe Sicherheit gewährleistet? Die WAGO 2086-1224 THR-Leiterplattenklemme mit integriertem Drücker ist die ideale Wahl für Ingenieure, Techniker und Entwickler, die Wert auf höchste Präzision und effiziente Montage legen. Dieses Produkt löst das Problem komplexer Verdrahtung auf engstem Raum und bietet eine zukunftssichere Verbindungstechnik für anspruchsvolle Anwendungen.
Die Vorteile der WAGO 2086-1224 im Detail
Die Entscheidung für die WAGO 2086-1224 THR-Leiterplattenklemme basiert auf einer Reihe von überzeugenden Vorteilen, die sie von konventionellen Verbindungslösungen abheben:
- Intuitive Bedienung dank integriertem Drücker: Der werkzeuglose Anschluss von Litzen wird durch den integrierten Drücker revolutioniert. Dies spart wertvolle Zeit bei der Montage und reduziert das Fehlerrisiko erheblich, was insbesondere bei Massenfertigung von entscheidender Bedeutung ist.
- Maximale Flexibilität für Leiterplattendicken: Die THR-Technologie (Through-Hole Reflow) ermöglicht eine robuste und zuverlässige Verbindung auch bei unterschiedlichen Leiterplattendicken. Dies eröffnet breitere Anwendungsmöglichkeiten und erhöht die Designfreiheit für Ihre Elektronik.
- Hohe Stromtragfähigkeit und Sicherheit: Mit einer Nennstrombelastbarkeit von bis zu 10A und einer Nennspannung von 250V (gemäß EN 60664-1) bietet die Klemme eine hohe Sicherheit und Zuverlässigkeit, selbst unter anspruchsvollen Betriebsbedingungen. Dies ist essenziell für die Langlebigkeit Ihrer Geräte.
- Kompaktes Design für platzsparende Integration: Mit ihrer geringen Bauhöhe und dem 4-poligen Design ermöglicht die WAGO 2086-1224 eine effiziente Raumnutzung auf der Leiterplatte, was in modernen, miniaturisierten Elektronikgeräten unverzichtbar ist.
- Langlebige und korrosionsbeständige Materialien: Die Auswahl hochwertiger Materialien wie PA 6.6 (Gehäuse) und Messing (Kontakte) gewährleistet eine exzellente mechanische Stabilität und Widerstandsfähigkeit gegen Umwelteinflüsse.
- Umfassende Zulassungen und Zertifizierungen: Die Klemme erfüllt zahlreiche internationale Normen und Standards, was die Konformität und Sicherheit Ihrer Produkte auf globaler Ebene sicherstellt.
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 2086-1224 THR-Leiterplattenklemme ist aufgrund ihrer Vielseitigkeit und Zuverlässigkeit in einer breiten Palette von Anwendungen einsetzbar:
- Industrielle Automatisierung: In Steuerungsmodulen, Sensorik und Aktuatorik findet die Klemme Anwendung zur zuverlässigen Signalübertragung und Stromversorgung.
- Gebäudetechnik: Für intelligente Gebäudesysteme, Beleuchtungssteuerungen und Sicherheitstechnik bietet die Klemme eine sichere und effiziente Anschlusslösung.
- Beleuchtungstechnik: Insbesondere in LED-Treibern und Modulen zur Ansteuerung von Lichtsystemen ermöglicht die Klemme eine einfache und schnelle Montage.
- Medizintechnik: Die hohen Qualitätsstandards und die Zuverlässigkeit der WAGO-Produkte machen sie auch für den Einsatz in medizintechnischen Geräten geeignet.
- Konsumerelektronik: In Haushaltsgeräten und Unterhaltungselektronik trägt die Klemme zu einer robusten und sicheren internen Verdrahtung bei.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modellnummer | 2086-1224 |
| Typ | THR-Leiterplattenklemme |
| Anzahl der Pole | 4 |
| Leiterquerschnitt (starr) | 0,2 mm² – 1,5 mm² |
| Leiterquerschnitt (flexibel) | 0,2 mm² – 1,5 mm² |
| Nennstrom | 10 A |
| Nennspannung | 250 V |
| Anschlussart | Federklemme mit Drücker |
| Gehäusematerial | PA 6.6 (Polyamid 6.6) |
| Kontaktmaterial | Messing |
| Farbe | Hellgrau |
| Montageart | SMD (Surface Mount Device) |
| Temperaturbereich (Betrieb) | -40 °C bis +105 °C |
| Schutzart | IP20 (im unverbundenen Zustand) |
Nachhaltigkeit und Langlebigkeit
Die WAGO 2086-1224 THR-Leiterplattenklemme ist aus hochwertigen, langlebigen Materialien gefertigt, die eine lange Lebensdauer gewährleisten und den Bedarf an Ersatzteilen reduzieren. Die Verwendung von recycelbaren Kunststoffen und die effiziente Produktion tragen ebenfalls zu einer verbesserten Umweltbilanz bei. Die robuste Konstruktion verhindert vorzeitige Ausfälle und minimiert somit elektronischen Abfall.
Präzise Verbindungstechnik für höchste Ansprüche
Die THR-Technologie, die bei dieser Klemme zum Einsatz kommt, steht für eine besonders sichere und prozesssichere Verbindung. Nach dem Aufbringen der Lötpaste und dem Bestücken der Leiterplatte erfolgt das Reflow-Löten. Die durchkontaktierten Anschlussstifte der Klemme werden so fest mit den Leiterbahnen verbunden, dass eine mechanisch stabile und elektrisch leitfähige Verbindung entsteht, die auch Vibrationen und mechanischen Belastungen standhält. Dies ist ein entscheidender Vorteil gegenüber reinen SMD-Klemmen.
Sicherheit und Normenkonformität
Die Einhaltung höchster Sicherheitsstandards ist für WAGO selbstverständlich. Die 2086-1224 ist nach EN 60664-1 (Überspannungskategorien und Verschmutzungsgrade) geprüft und erfüllt damit die Anforderungen für den Einsatz in verschiedenen elektrischen Geräten. Die Isolationsspannung von 250V und die Nennstoßspannung von 2,5kV bieten zusätzliche Sicherheit. Die Klemme ist ebenfalls gemäß UL und VDE zertifiziert, was eine weltweite Akzeptanz Ihrer Produkte ermöglicht.
FAQ – Häufig gestellte Fragen zu WAGO 2086-1224 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 4-polig
Was ist der Hauptvorteil der WAGO 2086-1224 im Vergleich zu herkömmlichen Klemmen?
Der Hauptvorteil liegt in der Kombination aus werkzeugloser Anschlusstechnik durch den integrierten Drücker und der robusten THR-Montage auf der Leiterplatte. Dies ermöglicht eine schnelle, fehlerfreie Montage und eine sehr sichere, langlebige Verbindung.
Welche Leiterquerschnitte können mit dieser Klemme angeschlossen werden?
Die WAGO 2086-1224 kann sowohl starre als auch flexible Leiter mit Querschnitten von 0,2 mm² bis 1,5 mm² aufnehmen.
Ist die Klemme für den Einsatz in Umgebungen mit hohen Temperaturen geeignet?
Ja, die Klemme ist für einen Betriebstemperaturbereich von -40 °C bis +105 °C ausgelegt, was sie für eine Vielzahl von anspruchsvollen Umgebungen geeignet macht.
Wie wird die Klemme auf der Leiterplatte befestigt?
Die Klemme wird im SMD-Verfahren (Surface Mount Device) auf die Leiterplatte gelötet. Die durchkontaktierten Stifte sorgen für eine mechanisch stabile und elektrisch leitfähige Verbindung nach dem Reflow-Löten.
Kann ich die Drähte wieder lösen, nachdem sie angeschlossen wurden?
Ja, der integrierte Drücker ermöglicht ein einfaches und werkzeugloses Lösen des angeschlossenen Drahtes, was Flexibilität bei der Fehlersuche oder Umgestaltung von Schaltungen bietet.
Welche internationalen Normen erfüllt diese WAGO-Klemme?
Die Klemme erfüllt wichtige internationale Normen wie EN 60664-1 sowie Zulassungen von UL und VDE, was ihre Konformität und Sicherheit für globale Märkte gewährleistet.
Ist die Klemme auch in anderen Farben oder Polzahlen erhältlich?
Für dieses spezifische Modell, die 2086-1224, sind die Angaben zur Farbe Hellgrau und die Polzahl 4 korrekt. WAGO bietet jedoch eine breite Palette an ähnlichen Produkten mit abweichenden Konfigurationen an.
