Präzise Verbindungen für anspruchsvolle Elektronikprojekte

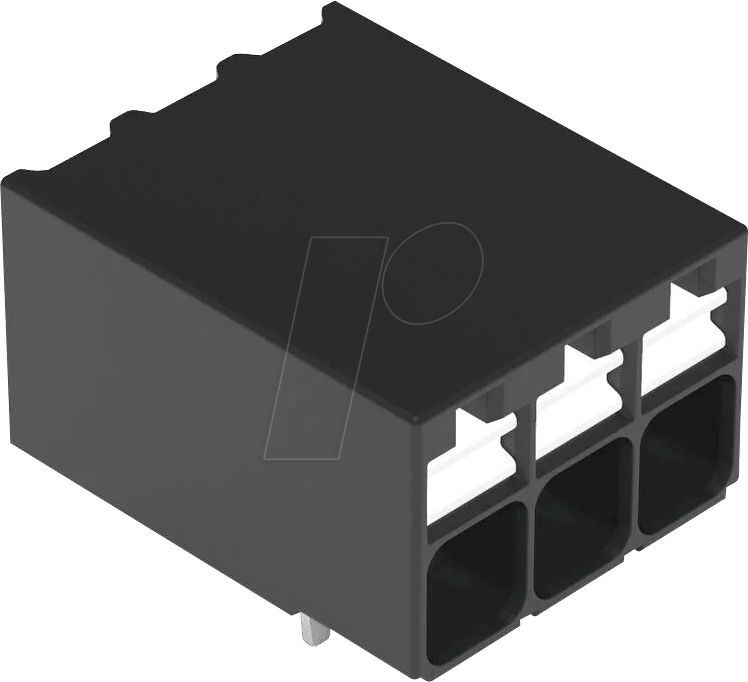

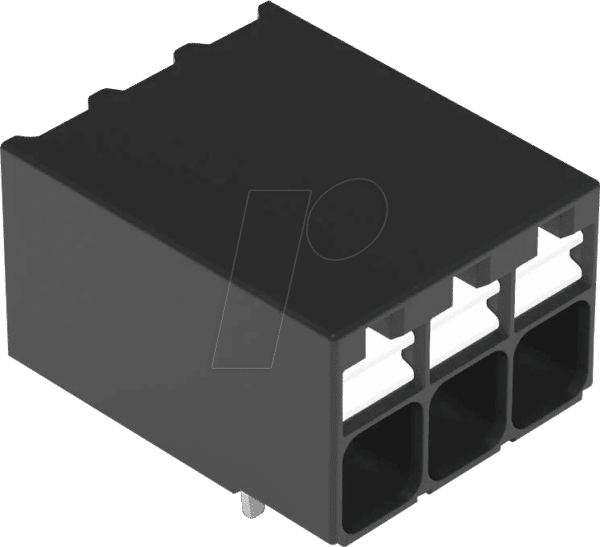

Die WAGO 2086-1223 THR-Leiterplattenklemme mit Drücker und einer Kapazität von 1,5 mm² bei 3 Polen ist die optimale Lösung für Ingenieure und Techniker, die eine zuverlässige und zeitsparende Verbindungstechnik für SMD-bestückte Leiterplatten benötigen. Sie löst das Problem komplexer und fehleranfälliger Lötprozesse und ermöglicht eine effiziente und sichere Integration von Kabeln in modernen Elektronikgehäusen.
Überlegene Verbindungstechnik: Der WAGO-Vorteil
Im Vergleich zu herkömmlichen Lötverbindungen oder traditionellen Schraubklemmen bietet die WAGO 2086-1223 entscheidende Vorteile. Die integrierte Push-in-Technologie mit Drücker ermöglicht ein werkzeugloses, schnelles und sicheres Abisolieren und Einstecken von Einzeladern. Dies reduziert die Montagezeit signifikant und minimiert das Risiko von Kurzschlüssen oder kalten Lötstellen. Die THR-Bauform (Through-Hole Reflow) ist speziell für den Lötprozess auf der Leiterplatte konzipiert und gewährleistet eine optimale mechanische und elektrische Verbindung auch unter anspruchsvollen thermischen Bedingungen.
Leistungsmerkmale und Vorteile
- Werkzeugloses Anschließen: Der integrierte Drücker ermöglicht ein einfaches und schnelles Stecken von flexiblen und starren Leitern ohne spezielles Werkzeug, was die Effizienz bei der Montage erheblich steigert.
- Zuverlässige Verbindung: Die bewährte WAGO-Federklemmtechnik garantiert eine dauerhaft sichere und vibrationsfeste elektrische Verbindung, die auch unter widrigen Umgebungsbedingungen Bestand hat.
- Optimiert für THR-Prozesse: Speziell für das Reflow-Löten auf SMD-bestückten Leiterplatten entwickelt, gewährleistet die Klemme eine robuste mechanische Befestigung und elektrische Leitfähigkeit nach dem Lötprozess.
- Kompaktes Design: Mit ihrer geringen Bauhöhe und dem optimierten Leiterplatten-Rastermaß fügt sich die Klemme nahtlos in moderne Elektronikdesigns ein und spart wertvollen Bauraum.
- Hohe Stromtragfähigkeit: Geeignet für Leiterquerschnitte bis 1,5 mm², bietet die Klemme eine ausreichende Leistungsfähigkeit für eine Vielzahl von Anwendungen in der Industrie- und Konsumerelektronik.
- Anzeige für Litzensitz: Ein optischer Indikator bestätigt den korrekten Einzug des Leiters, was die Fehleranfälligkeit weiter reduziert und die Qualitätssicherung erleichtert.
Technische Spezifikationen im Detail
Die WAGO 2086-1223 THR-Leiterplattenklemme wurde für anspruchsvolle industrielle Anwendungen entwickelt, bei denen Zuverlässigkeit und Effizienz im Vordergrund stehen. Die Konstruktion basiert auf hochwertigen Materialien, die eine lange Lebensdauer und Betriebssicherheit gewährleisten.
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 2086-1223 THR-Leiterplattenklemme |
| Anschlusstechnik | Push-in-Federklemme mit Drücker |
| Leiterquerschnitt (max.) | 1,5 mm² (flexible und starre Leiter) |
| Polzahl | 3-polig |
| Bauform | THR (Through-Hole Reflow) – für SMD-Bestückung geeignet |
| Gehäusematerial | Hochleistungskunststoff (PA, flammhemmend); optimiert für Löttemperaturen |
| Kontaktmaterial | Versilberte Kupferlegierung für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Schutzart (unbestückt) | IP20 (Schutz gegen Fremdkörper > 12,5 mm) |
| Betriebstemperatur | -40 °C bis +105 °C (abhängig von der Anwendung und Umgebungsbedingungen) |
| Bemessungsspannung | Gemäß EN 60664-1: 250 V |
| Bemessungsstrom | Gemäß EN 60664-1: 12 A (abhängig von Leiterquerschnitt und Umgebungstemperatur) |
| Rastermaß | Standardisiert für effiziente Bestückung auf Leiterplatten |
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 2086-1223 ist prädestiniert für den Einsatz in Bereichen, in denen eine hohe Dichte an elektronischen Komponenten und eine zuverlässige Signal- und Leistungsübertragung unerlässlich sind. Dies umfasst:
- Automobilindustrie: Steuergeräte, Infotainmentsysteme, Fahrerassistenzsysteme.
- Industrielle Automatisierung: SPS-Module, Sensorik, Aktorik, Antriebstechnik.
- Gebäudeautomation: Lichtsteuerungen, Heizungs-, Lüftungs- und Klimatechnik (HLK), Sicherheitssysteme.
- Medizintechnik: Diagnosegeräte, Monitoring-Systeme, Laborgeräte.
- Verbraucherelektronik: Leistungsstarke Netzteile, Steuerplatinen für Haushaltsgeräte.
- IT-Infrastruktur: Netzwerkkomponenten, Server-Management-Systeme.
Durch ihre THR-Fähigkeit und die Push-in-Anschlusstechnik eignet sie sich ideal für automatisierte Bestückungs- und Lötprozesse, was die Stückkosten senkt und die Produktionsgeschwindigkeit erhöht.
Häufig gestellte Fragen zu WAGO 2086-1223 – THR-Leiterplattenklemme, Drücker, 1,5 mm², 3-polig
Was bedeutet THR bei Leiterplattenklemmen?
THR steht für Through-Hole Reflow. Dies bedeutet, dass die Klemme durch vorgefertigte Löcher auf der Leiterplatte gesteckt wird und anschließend gemeinsam mit den Oberflächenbauteilen (SMDs) im Reflow-Ofen verlötet wird. Dies ermöglicht eine robuste mechanische Verankerung auf der Leiterplatte.
Welche Leiterquerschnitte können mit der WAGO 2086-1223 angeschlossen werden?
Die Klemme ist für Leiterquerschnitte bis zu einem Maximum von 1,5 mm² ausgelegt. Dies gilt sowohl für flexible als auch für starre Einzel- oder Mehrdrahtleiter.
Ist ein spezielles Werkzeug für den Anschluss der Leiter erforderlich?
Nein, die WAGO 2086-1223 verfügt über einen integrierten Drücker. Dies ermöglicht ein einfaches und werkzeugloses Stecken und Lösen der abisolierten Leiter. Ein kleiner Schraubendreher oder ein ähnliches Werkzeug kann zum Lösen des Drückers benötigt werden, falls eine Demontage erforderlich ist.
Wie wird die Zuverlässigkeit der Verbindung gewährleistet?
Die Verbindung wird durch die bewährte WAGO-Federklemmtechnik sichergestellt. Diese Technologie bietet eine dauerhaft spielfreie Klemmung, die auch unter Vibrationen und Temperaturschwankungen für eine elektrisch leitfähige Verbindung sorgt und Oxidation verhindert.
Ist die Klemme für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die WAGO 2086-1223 ist gemäß den Standard-Sicherheitsnormen für allgemeine industrielle Anwendungen konzipiert. Für den Einsatz in explosionsgefährdeten Bereichen sind spezielle Zertifizierungen und Produktvarianten erforderlich. Bitte konsultieren Sie die technischen Dokumentationen oder kontaktieren Sie unseren Support für spezifische Anforderungen.
Was ist der Vorteil der Verwendung von Drückern anstelle eines reinen Einrastsystems?
Die Drücker bieten eine erhöhte Flexibilität beim Anschluss von Leitern. Sie ermöglichen ein kontrolliertes Einführen und Lösen des Leiters, was besonders bei der Fehlersuche, bei der Nachverkabelung oder bei der Verwendung von sehr steifen Leitern von Vorteil ist. Sie bieten eine zusätzliche Sicherheit gegen versehentliches Herausziehen des Leiters im Vergleich zu einigen Push-in-Systemen ohne Drücker.
Welche Umgebungstemperaturen kann die Klemme aushalten?
Die Klemme ist für einen Betriebstemperaturbereich von -40 °C bis +105 °C ausgelegt. Die tatsächliche Einsatzgrenze kann je nach Strombelastung, Montageart und spezifischen Umgebungsbedingungen variieren. Es ist ratsam, die spezifischen Anwendungsrichtlinien von WAGO zu beachten.
