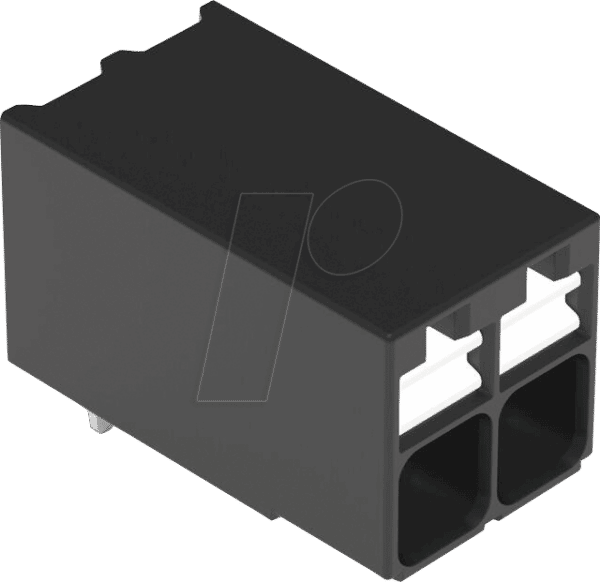

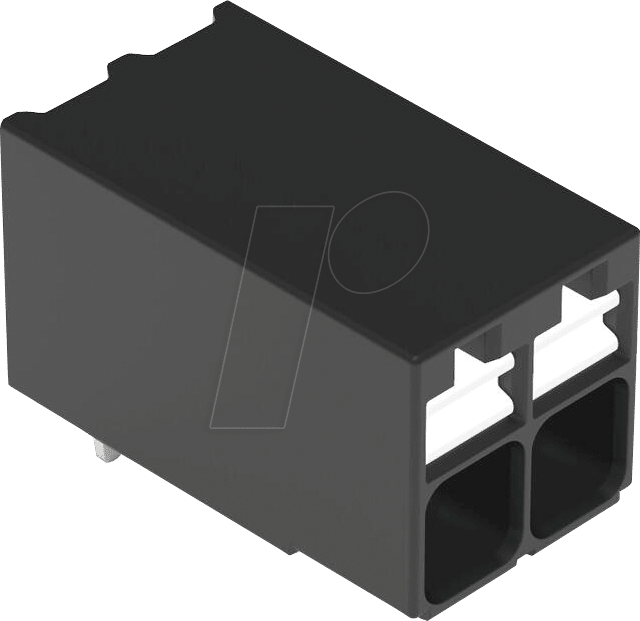

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: WAGO 2086-1222 THR-Leiterplattenklemme
Die WAGO 2086-1222 THR-Leiterplattenklemme ist die optimale Lösung für Entwickler, Ingenieure und Produktionsfachleute, die eine zuverlässige, effiziente und platzsparende Verbindungstechnik für ihre elektronischen Baugruppen benötigen. Sie adressiert die Herausforderung, Leiterplatten sicher und lötbar mit externen Kabeln zu verbinden, insbesondere bei automatisierten Fertigungsprozessen wie dem THR-Löten (Through-Hole Reflow).
Überlegene Verbindungstechnik für maximale Effizienz
Im Gegensatz zu herkömmlichen Lötösen oder Schraubklemmen bietet die WAGO 2086-1222 eine integrierte Schnellanschlusslösung, die den Montageaufwand signifikant reduziert und Fehlerquellen minimiert. Der integrierte Drücker ermöglicht ein werkzeugloses Einführen und Lösen des Leiters, was die Flexibilität in Design und Wartung erhöht. Dies ist entscheidend in Branchen, in denen Produktionsgeschwindigkeit, Zuverlässigkeit und Fehlervermeidung oberste Priorität haben.
Eigenschaften und Vorteile im Detail
- Werkzeuglose Installation und Demontage: Der integrierte Drücker ermöglicht ein schnelles und sicheres Anschließen sowie Lösen von Einzeladern ohne spezielles Werkzeug. Dies beschleunigt den Bestückungsprozess und vereinfacht Wartungsarbeiten erheblich.
- THR-kompatibel für effiziente Lötprozesse: Speziell entwickelt für das Lötverfahren Through-Hole Reflow, was eine nahtlose Integration in automatisierte Fertigungsstraßen ermöglicht und die Effizienz in der Massenproduktion steigert.
- Kompakte Bauform: Mit nur 2 Pins und einem Querschnitt von 1,5 mm² bietet diese Klemme eine äußerst platzsparende Lösung für dichte Baugruppendesigns, ohne Kompromisse bei der Leistungsfähigkeit einzugehen.
- Hohe Kontaktzuverlässigkeit: WAGO-Steckklemmen stehen für ihre hervorragende elektrische Leitfähigkeit und dauerhafte Kontaktkraft, die auch unter anspruchsvollen Umgebungsbedingungen eine sichere und stabile Verbindung gewährleistet.
- Vielseitigkeit im Einsatz: Geeignet für eine breite Palette von Anwendungen, von der industriellen Automatisierung über Haushaltsgeräte bis hin zur Unterhaltungselektronik, wo präzise und zuverlässige elektrische Verbindungen gefordert sind.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, die eine hohe Beständigkeit gegen mechanische Belastungen und Umwelteinflüsse aufweisen und somit eine lange Lebensdauer der Verbindung sicherstellen.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | THR-Leiterplattenklemme mit Drücker |
| Polanzahl | 2-polig |
| Maximaler Leiterquerschnitt (starr/flexibel) | 1,5 mm² |
| Anschlussart | Leiterklemmen-Technologie mit Push-in-Anschluss und integriertem Drücker |
| Material Gehäuse | Hochtemperatur-beständiger Kunststoff, geeignet für Reflow-Lötprozesse. Spezifische Werkstoffklasse wird durch UL94 V-0 Flammschutzklassifizierung untermauert, was Sicherheit im Brandfall gewährleistet. |
| Material Kontakte | Kupferlegierung, hochleitfähig und korrosionsbeständig, für optimale elektrische Performance und Langzeitstabilität. Oberflächenveredelung zur Verbesserung der Kontaktleistung und Vermeidung von Oxidation. |
| Betriebstemperatur | Konzipiert für den Einsatz in einem breiten Temperaturbereich, typischerweise von -40°C bis +125°C, um Zuverlässigkeit unter variierenden Umgebungsbedingungen zu gewährleisten. |
| Bemessungsspannung | Entspricht den Anforderungen für sicherheitsrelevante elektrische Anwendungen, typischerweise im Bereich von 320V (abhängig von spezifischer Normzulassung). |
| Bemessungsstrom | Ausgelegt für Ströme bis zu 12 A, was eine breite Palette von Leistungsanforderungen abdeckt. |
Optimierte Fertigungsprozesse durch THR-Technologie
Die WAGO 2086-1222 ist speziell für das Through-Hole Reflow (THR) Löten konzipiert. Dieses moderne Fertigungsverfahren kombiniert die Vorteile der Durchsteckmontage (Through-Hole Technology, THT) mit denen des Reflow-Lötens. Dies ermöglicht die Montage von Komponenten, die nicht für das Wellenlöten geeignet sind oder höhere Anforderungen an die mechanische Stabilität stellen, auf einer Leiterplatte, die anschließend im Reflow-Ofen bestückt wird. Der Vorteil liegt in der signifikanten Effizienzsteigerung, da alle Lötprozesse automatisiert und in einem Durchgang erfolgen können. Die THR-Leiterplattenklemme von WAGO ist so konzipiert, dass sie den thermischen Belastungen des Reflow-Lötens standhält und nach dem Lötprozess eine elektrisch und mechanisch einwandfreie Verbindung bietet.
Präzision und Sicherheit für Ihre Anwendungen
Die 2-polige Ausführung der WAGO 2086-1222 ermöglicht eine klare und strukturierte Verdrahtung von Signal- oder Leistungsleitungen. Mit einem maximalen Leiterquerschnitt von 1,5 mm² ist diese Klemme für eine Vielzahl von Anwendungen bestens geeignet, bei denen eine sichere und dauerhafte elektrische Verbindung gefragt ist. Die integrierte Drückertechnologie von WAGO revolutioniert die Art und Weise, wie elektrische Verbindungen hergestellt werden. Anstatt aufwändig Kabel abisolieren und in Klemmen einführen zu müssen, genügt ein einfacher Druck auf den Drücker, um den Leiter sicher zu fixieren. Dies spart nicht nur Zeit, sondern reduziert auch das Risiko von Beschädigungen am Leiter oder an der Klemme selbst. Diese intuitive Bedienung macht die Klemme ideal für Anwendungen, bei denen eine schnelle Montage und Demontage erforderlich ist, beispielsweise bei Feldwartungen oder im Rahmen von Produktanpassungen.
Einsatzbereiche und Anwendungsbeispiele
Die WAGO 2086-1222 THR-Leiterplattenklemme findet ihren Einsatz in zahlreichen Branchen und Anwendungsfeldern, in denen Zuverlässigkeit und Effizienz im Vordergrund stehen:
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren, Steuerungsmodulen und Bedienfeldern in Produktionsanlagen, Robotertechnik und Gebäudeautomation.
- Energiemanagement: Verbindung von Komponenten in Stromversorgungen, Wechselrichtern und Energiemessgeräten, wo präzise und sichere Verbindungen unerlässlich sind.
- Haushaltsgeräte: Integration in Steuerungsplatinen von Waschmaschinen, Geschirrspülern, Öfen und anderen elektrischen Geräten, um eine einfache und sichere interne Verdrahtung zu gewährleisten.
- Gebäudetechnik: Einsatz in Beleuchtungssystemen, Klimaanlagen und Sicherheitstechnik, um eine zuverlässige Stromversorgung und Signalübertragung zu sichern.
- E-Mobilität: Anschluss von Ladesystemen und Energiemanagementkomponenten in Elektrofahrzeugen und Ladeinfrastrukturen.
- Medizintechnik: Verwendung in medizinischen Geräten und Analyseinstrumenten, wo höchste Anforderungen an Zuverlässigkeit und Hygiene gestellt werden.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu WAGO 2086-1222 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 2-polig
Welchen Leiterquerschnitt kann die WAGO 2086-1222 verarbeiten?
Die Klemme ist für Leiter mit einem Querschnitt von bis zu 1,5 mm² ausgelegt, sowohl für massive als auch für feindrähtige Leiter mit Aderendhülse.
Ist die Klemme für den Einsatz in extremen Temperaturen geeignet?
Ja, die WAGO 2086-1222 ist aus Hochtemperatur-beständigen Materialien gefertigt und für einen Betriebstemperaturbereich von typischerweise -40°C bis +125°C konzipiert, was eine hohe Zuverlässigkeit auch unter anspruchsvollen Bedingungen sicherstellt.
Was bedeutet „THR“ im Produktnamen?
THR steht für „Through-Hole Reflow“. Dies bezeichnet ein Lötverfahren, bei dem Durchsteckbauteile (wie diese Klemme) mit Hilfe des Reflow-Lötens auf der Leiterplatte befestigt werden. Dies ist besonders vorteilhaft für automatisierte Fertigungsprozesse.
Wie einfach ist die Installation und Demontage von Leitern?
Die Installation und Demontage sind denkbar einfach und werkzeuglos. Durch das Öffnen des integrierten Drückers kann der Leiter mühelos eingeführt oder wieder entnommen werden.
Welche Vorteile bietet die WAGO 2086-1222 im Vergleich zu herkömmlichen Lötösen?
Die WAGO 2086-1222 bietet eine schnellere und fehlerfreiere Montage, höhere Kontaktzuverlässigkeit durch die Federklemmen-Technologie und ist für automatisierte THR-Lötprozesse optimiert, was sie für moderne Elektronikfertigung überlegen macht.
Kann die Klemme wiederholt verwendet werden?
Ja, die Klemme ist für den wiederholten Einsatz konzipiert. Die integrierte Drückertechnologie ermöglicht mehrmaliges Einstecken und Lösen von Leitern, ohne die Funktionalität oder die mechanische Integrität der Klemme zu beeinträchtigen.
Welche Normen und Zulassungen erfüllt diese Klemme?
WAGO-Produkte durchlaufen strenge Prüfverfahren und verfügen über relevante internationale Normen und Zulassungen, wie z.B. IEC, UL und VDE, um die Sicherheit und Konformität in verschiedenen Märkten zu gewährleisten. Spezifische Zulassungen können je nach Region variieren und sind auf der Produktseite oder dem Datenblatt einzusehen.
