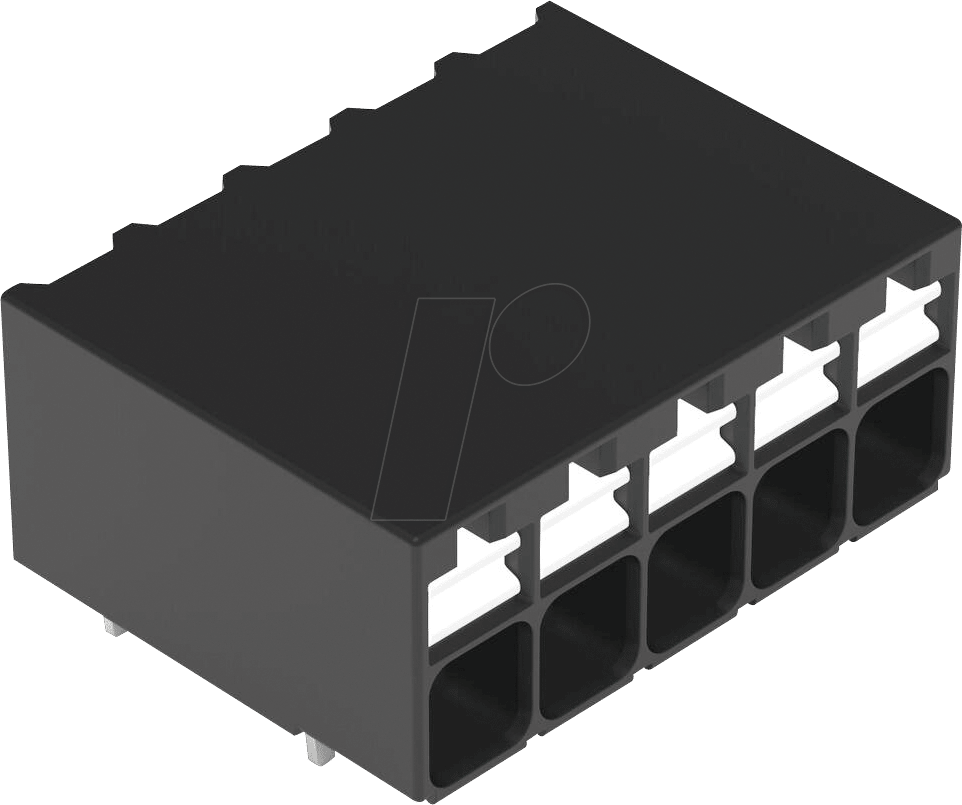

Effiziente und Sichere Verbindungslösungen für Leiterplatten: WAGO 2086-1205
Für Entwickler, Ingenieure und Techniker, die auf der Suche nach einer robusten und zuverlässigen Methode zur Verdrahtung von Leiterplatten sind, bietet die WAGO 2086-1205 THR-Leiterplattenklemme mit Drücker eine herausragende Lösung. Dieses 5-polige Anschlussmodul mit einer Kapazität für 1,5 mm² Leiterquerschnitte eliminiert Komplexität bei der Montage und sorgt für dauerhaft sichere elektrische Verbindungen, selbst unter anspruchsvollen Betriebsbedingungen. Es richtet sich an Profis, die Wert auf Schnelligkeit, einfache Handhabung und höchste Verarbeitungsqualität legen.
Innovativer Anwenderkomfort durch PUSH-IN Technologie
Die WAGO 2086-1205 revolutioniert den Verdrahtungsprozess durch die Integration der bewährten PUSH-IN CAGE CLAMP®-Anschlusstechnik. Diese Technologie ermöglicht ein werkzeugloses Direktstecken von eindrähtigen Leitern. Der integrierte Drücker erlaubt zudem das einfache und sichere Lösen von flexiblen und eindrähtigen Leitern, was Flexibilität und Benutzerfreundlichkeit auf ein neues Level hebt. Im Vergleich zu herkömmlichen Schraubklemmen oder Lötverbindungen entfällt die Notwendigkeit für Spezialwerkzeuge oder den zeitaufwändigen Lötprozess. Dies resultiert in einer signifikanten Reduzierung der Montagezeit und der Fehleranfälligkeit, was gerade in der Serienfertigung und bei der Prototypenentwicklung einen entscheidenden Vorteil darstellt. Die gleichbleibend hohe Klemmkraft der PUSH-IN Technologie garantiert zudem eine sichere und vibrationsfeste Verbindung über die gesamte Lebensdauer der Anwendung.
Überragende Leistung und Robustheit für anspruchsvolle Umgebungen
Die WAGO 2086-1205 wurde entwickelt, um den hohen Anforderungen moderner Elektronik- und Automatisierungstechnik gerecht zu werden. Ihre Konstruktion gewährleistet eine zuverlässige Performance auch bei erhöhten Temperaturen und unter mechanischer Belastung. Die THR-Bauform (Through Hole Reflow) prädestiniert diese Klemme für den Einsatz in automatisierten Bestückungsprozessen mit anschließender Reflow-Lötung. Dies ermöglicht eine nahtlose Integration in SMD-Fertigungslinien und vereinfacht die Produktion komplexer Leiterplattenbestückungen. Die hochwertige Materialauswahl und die präzise Fertigung garantieren Langlebigkeit und Betriebssicherheit, wodurch Ausfallzeiten minimiert und die Zuverlässigkeit von Endprodukten maximiert werden.
Vorteile der WAGO 2086-1205 im Überblick
- Werkzeugloses Direktstecken: Einfaches und schnelles Verdrahten von eindrähtigen Leitern ohne Spezialwerkzeug.
- Integrierter Drücker: Ermöglicht komfortables und sicheres Lösen von Leitern, was Flexibilität bei der Fehlersuche und Anpassungen bietet.
- Robuste PUSH-IN CAGE CLAMP®-Technologie: Gewährleistet dauerhaft sichere, vibrationsfeste und zuverlässige elektrische Verbindungen.
- THR-Bauform für Reflow-Lötung: Ideal für die Integration in automatisierte SMD-Fertigungsprozesse und die Produktion komplexer Leiterplatten.
- Hohe Stromtragfähigkeit: Geeignet für Leiterquerschnitte bis 1,5 mm², was eine breite Palette von Anwendungen abdeckt.
- Kompaktes Design: Platzsparend auf der Leiterplatte, auch bei der 5-poligen Variante, optimiert die Bauraumausnutzung.
- Hohe Temperaturbeständigkeit: Zuverlässiger Betrieb auch in Umgebungen mit erhöhten Temperaturen.
- Reduzierte Montagezeiten und Fehlerquoten: Signifikante Effizienzsteigerung in Entwicklung, Prototypenbau und Serienfertigung.
Technische Spezifikationen und Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | THR-Leiterplattenklemme |
| Anschlussart | PUSH-IN CAGE CLAMP® mit Drücker |
| Anzahl der Pole | 5 |
| Max. Leiterquerschnitt | 1,5 mm² |
| Max. Strombelastbarkeit | Konstruktionsbedingt für typische Anwendungen im Elektronikbereich ausgelegt; detaillierte Werte siehe technisches Datenblatt WAGO. |
| Nennspannung | Konstruktionsbedingt für typische Anwendungen im Elektronikbereich ausgelegt; detaillierte Werte siehe technisches Datenblatt WAGO. |
| Lötverfahren | Through Hole Reflow (THR) |
| Gehäusematerial | Hochtemperatur-Kunststoff (oft PA oder PBT-Derivate), geeignet für Reflow-Prozesse |
| Betriebstemperatur | Typischerweise bis +105°C (abhängig vom spezifischen Kunststoff und den Umgebungsbedingungen) |
| Farbe | Schwarz (Standard für viele WAGO THR-Klemmen, um Hitzebeständigkeit und UV-Stabilität zu signalisieren) |
| Isolationsmaterial | Qualitativ hochwertige Kunststoffe mit hoher Durchschlagsfestigkeit und Temperaturbeständigkeit. |
| Anwendungsbereiche | Industrielle Automatisierung, Medizintechnik, Signalverarbeitung, Stromversorgungen, Mess- und Regeltechnik, Consumer Electronics mit erhöhten Zuverlässigkeitsanforderungen. |
| Abmessungen | Kompakte Bauform, optimiert für Leiterplattenbestückung; genaue Maße siehe Produktdatenblatt. |
Optimale Anwendungen für die WAGO 2086-1205
Die WAGO 2086-1205 ist die ideale Wahl für eine Vielzahl von Anwendungen, bei denen eine schnelle, sichere und dauerhafte elektrische Verbindung auf Leiterplatten erforderlich ist. Sie eignet sich hervorragend für:
- Signalübertragung: Zuverlässige Anbindung von Sensoren, Aktoren und Kommunikationsmodulen.
- Stromversorgungen: Sichere Zuführung von Energie und Verteilung innerhalb von Geräten.
- Geräteanschlüsse: Direkte Anbindung von externen Kabeln an die Leiterplatte, z.B. für Spannungsversorgung oder Datenübertragung.
- Prototypenentwicklung: Schnelle und flexible Verdrahtung bei der Erstellung von Mustern und Vorserien.
- Serienfertigung: Effiziente Integration in automatisierte Fertigungslinien, dank THR-Bauform und PUSH-IN Technologie.
- Anspruchsvolle Umgebungsbedingungen: Einsatz in Geräten, die Vibrationen, Temperaturschwankungen oder erhöhter Luftfeuchtigkeit ausgesetzt sind.
Durch die PUSH-IN CAGE CLAMP®-Anschlusstechnik wird die Fehlerquote bei der Montage signifikant reduziert, da das Risiko des Überdrehens oder falschen Klemmens von Leitern entfällt. Die einmal installierte Verbindung ist äußerst robust und widerstandsfähig gegenüber mechanischen Einwirkungen, was die Langzeitstabilität Ihrer elektronischen Schaltungen sicherstellt.
FAQ – Häufig gestellte Fragen zu WAGO 2086-1205 – THR-Leiterplattenklemme, Drücker, 1,5 mm², 5-polig
Kann ich mit der WAGO 2086-1205 auch flexible Leiter mit Aderendhülse anschließen?
Ja, die PUSH-IN CAGE CLAMP®-Anschlusstechnik ermöglicht sowohl das Direktstecken von eindrähtigen Leitern als auch das Anschließen von feindrähtigen Leitern mit Aderendhülse. Der integrierte Drücker erleichtert dabei das Ein- und Ausführen der Leiter.
Ist die Klemme für den Einsatz in hohen Umgebungstemperaturen geeignet?
Absolut. Die WAGO 2086-1205 ist speziell für das Reflow-Lötverfahren (THR) konzipiert und besteht aus hochtemperaturfesten Kunststoffen, die auch bei den Temperaturen des Lötprozesses ihre Form und Isolationseigenschaften behalten. Typische Betriebstemperaturen können bis zu +105°C betragen, detaillierte Spezifikationen sind dem technischen Datenblatt zu entnehmen.
Wie unterscheidet sich die THR-Bauform von herkömmlichen Through-Hole-Klemmen?
THR steht für Through Hole Reflow. Diese Klemmen werden durch Bohrungen in der Leiterplatte gesteckt, wie herkömmliche THT-Bauteile. Der entscheidende Unterschied liegt in der Löttechnologie: THR-Bauteile sind für die anschließende Reflow-Lötung ausgelegt, was eine effiziente Integration in automatisierte Produktionsprozesse ermöglicht, bei denen die Leiterplatte als Ganzes erhitzt wird. Dies vereinfacht und beschleunigt die Fertigung erheblich.
Ist die WAGO 2086-1205 auch für die Montage auf ungereinigten Leiterplatten geeignet?
Obwohl die PUSH-IN CAGE CLAMP®-Technologie robust ist, wird für eine optimale und dauerhaft sichere Verbindung die Verwendung von sauberen, blanken Leiterenden empfohlen. Verunreinigungen oder starke Oxidationen können den Kontaktwiderstand erhöhen und die Zuverlässigkeit beeinträchtigen. Der integrierte Drücker erleichtert das Prüfen und ggf. erneute Einführen des Leiters.
Welche maximale Strombelastbarkeit hat die Klemme für einen 1,5 mm² Leiter?
Die maximale Strombelastbarkeit hängt von verschiedenen Faktoren ab, einschließlich der Umgebungstemperatur, der Länge des Leiters und der Dicke der Leiterbahn auf der Platine. Für die WAGO 2086-1205 mit 1,5 mm² Leiterquerschnitt liegen die typischen Nennstromwerte im Bereich von bis zu 10-15 Ampere, abhängig von den spezifischen Zulassungen und Anwendungsbedingungen. Für exakte Werte konsultieren Sie bitte das offizielle technische Datenblatt von WAGO.
Wie lange ist die Lebensdauer einer Verbindung mit der WAGO 2086-1205?
Die PUSH-IN CAGE CLAMP®-Technologie von WAGO ist für ihre Langlebigkeit und Wartungsfreiheit bekannt. Bei ordnungsgemäßer Anwendung und Einhaltung der technischen Spezifikationen können die Verbindungen eine Lebensdauer von mehreren Jahrzehnten aufweisen, oft über die gesamte Lebensdauer des Geräts hinaus. Die federnde Klemmkraft sorgt für eine konstante Kontaktierung auch bei thermischen Schwankungen.
Benötige ich spezielles Werkzeug, um die Leiter mit der WAGO 2086-1205 zu verbinden oder zu lösen?
Nein, das ist ein Hauptvorteil der PUSH-IN CAGE CLAMP®-Technologie. Für das Einstecken von eindrähtigen Leitern ist kein Werkzeug erforderlich. Der integrierte Drücker ermöglicht das einfache und werkzeuglose Lösen der Leiter. Dies spart Zeit und vereinfacht die Handhabung erheblich.
