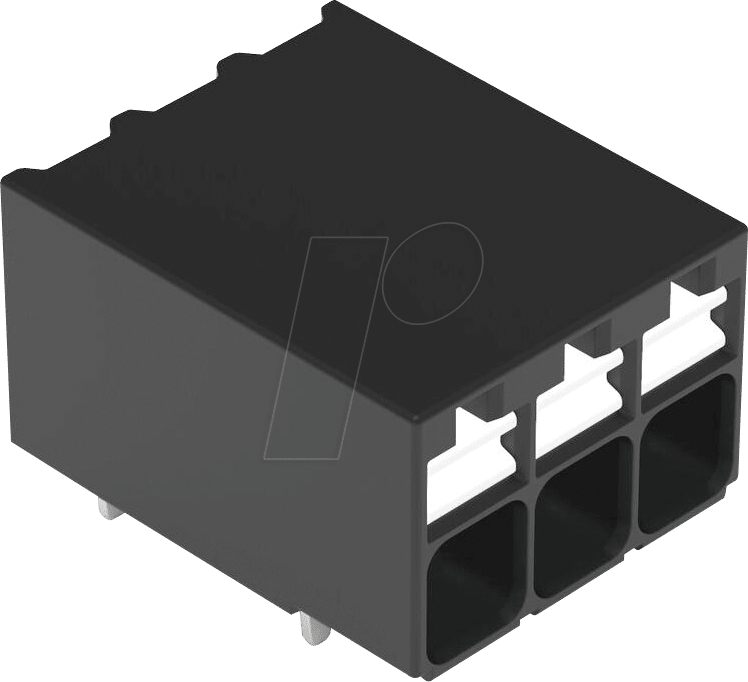

Präzision und Effizienz in der Leiterplattenverdrahtung: Die WAGO 2086-1203 THR-Leiterplattenklemme
Die WAGO 2086-1203 THR-Leiterplattenklemme mit Drückertechnologie bietet eine herausragende Lösung für die zuverlässige und schnelle Verbindung von Drähten auf Leiterplatten. Entwickelt für Ingenieure, Techniker und Entwickler, die höchste Ansprüche an Präzision, Haltbarkeit und Effizienz stellen, überwindet diese Klemme gängige Herausforderungen bei der Montage und sichert eine stabile elektrische Verbindung.
Überlegene Verbindungstechnik: Der WAGO Vorteil
Im Vergleich zu herkömmlichen Lötverbindungen oder Schraubklemmen revolutioniert die WAGO 2086-1203 den Verdrahtungsprozess. Die integrierte CAGE CLAMP® NEXT GENERATION Technologie mit bedienerfreundlichem Drücker ermöglicht ein werkzeugloses Abisolieren und Stecken von Leitern. Dies reduziert signifikant die Montagezeit und minimiert das Risiko von Fehlerverdrahtungen oder schlechten Lötstellen. Die THR-Bauform (Through-Hole Reflow) ist speziell für bleifreie Lötprozesse optimiert und garantiert eine robuste, vibrationfeste Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen Bestand hat.
Unverzichtbare Eigenschaften für professionelle Anwendungen
Die WAGO 2086-1203 THR-Leiterplattenklemme zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur bevorzugten Wahl für anspruchsvolle Projekte machen:
- Werkzeugloses Anschließen: Der integrierte Drücker ermöglicht ein schnelles und einfaches Einführen des abisolierten Leiters.
- Vibrationsfestigkeit: Die CAGE CLAMP® NEXT GENERATION Technologie gewährleistet eine dauerhaft sichere elektrische Verbindung, auch bei mechanischer Beanspruchung.
- Optimiert für THR-Lötprozesse: Speziell für bleifreie Reflow-Lötverfahren konzipiert, bietet sie höchste Prozesssicherheit und hervorragende Lötbarkeit.
- Kompakte Bauform: Die 3-polige Ausführung ermöglicht eine dichte Bestückung auf der Leiterplatte, was besonders bei platzbeschränkten Designs von Vorteil ist.
- Hohe Strombelastbarkeit: Geeignet für Leiterquerschnitte von 1,5 mm2, was eine breite Palette von Anwendungen abdeckt.
- Beständigkeit gegenüber Umwelteinflüssen: Hochwertige Materialien gewährleisten Korrosionsbeständigkeit und Langlebigkeit auch in anspruchsvollen Umgebungen.
- Reduzierte Montagefehler: Die einfache Handhabung minimiert das Risiko von Kurzschlüssen oder fehlerhaften Verbindungen, was die Qualität und Zuverlässigkeit der Endprodukte erhöht.
Technische Spezifikationen und hochwertige Materialien
Die WAGO 2086-1203 THR-Leiterplattenklemme repräsentiert die Spitze der Verbindungstechnik, konzipiert für maximale Leistung und Zuverlässigkeit. Ihre Konstruktion und Materialauswahl sind auf Langlebigkeit und höchste elektrische Leitfähigkeit ausgelegt.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 2086-1203 THR-Leiterplattenklemme, Drücker, 1,5 mm2, 3-polig |
| Anschlusstechnik | CAGE CLAMP® NEXT GENERATION mit Drücker |
| Leiterquerschnitt (starr) | 0,2 mm2 bis 1,5 mm2 |
| Leiterquerschnitt (flexibel) | 0,2 mm2 bis 1,5 mm2 |
| Anzahl der Pole | 3 |
| Montageart | THR (Through-Hole Reflow) – für bleifreie Lötprozesse optimiert |
| Nennspannung | Konform zu industriellen Standards, spezifische Werte können aus dem Datenblatt entnommen werden (typischerweise > 250V für diese Bauart) |
| Nennstrom | Bis zu 10 A, abhängig von der Konfiguration und Umgebungstemperatur |
| Gehäusematerial | Hochwertiger, thermisch stabiler und flammhemmender Kunststoff (z.B. PBT), der den UL94 V-0 Anforderungen entspricht. Bietet ausgezeichnete elektrische Isolation und mechanische Festigkeit. |
| Kontaktmaterial | Phosphorbronze, oberflächenbehandelt für optimale Leitfähigkeit und Korrosionsbeständigkeit. Federstahl für die Klemmkraft. |
| Betriebstemperaturbereich | -40°C bis +105°C (typischer Wert, abhängig von Umgebungsbedingungen und Strombelastung) |
| Farbe | Typischerweise Grau oder Schwarz, für gute Sichtbarkeit und industrielle Ästhetik. |
| Konformität | CE, UL, VDE und weitere relevante Normen, je nach spezifischer Produktvariante und Region. |
Anwendungsbereiche und Einsatzszenarien
Die WAGO 2086-1203 THR-Leiterplattenklemme ist aufgrund ihrer Robustheit, einfachen Handhabung und hohen Zuverlässigkeit prädestiniert für eine Vielzahl von industriellen und professionellen Anwendungen. Sie findet ihren Einsatz in:
- Automatisierungstechnik: Steuerungssysteme, SPS-Module, Sensoranbindungen und Aktuatorik, wo schnelle und sichere Verbindungen unerlässlich sind.
- Industrielle Stromversorgung: Verteiler, Netzteile und Energiemanagementsysteme, die eine hohe Strombelastbarkeit und Ausfallsicherheit erfordern.
- Gebäudetechnik: Intelligente Gebäudeleittechnik, Heizungs-, Lüftungs- und Klimatechnik (HLK), sowie Beleuchtungssysteme, wo Langlebigkeit und einfache Wartung im Vordergrund stehen.
- Signalverarbeitung: Industrielle Kommunikationsschnittstellen, Datenlogger und Messgeräte, bei denen eine störungsfreie Signalübertragung kritisch ist.
- Fahrzeugtechnik: Bordelektronik von Nutzfahrzeugen und Spezialmaschinen, wo Vibrationen und raue Umgebungsbedingungen herrschen.
- Erneuerbare Energien: Solarenergieanlagen und Windkraftanlagen, bei denen Komponenten extremen Umweltbedingungen standhalten müssen.
Die THR-Technologie ermöglicht zudem eine effiziente Fertigung in automatisierten Bestückungsstraßen, was Kosten und Durchlaufzeiten senkt.
FAQ – Häufig gestellte Fragen zu WAGO 2086-1203 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 3-polig
Was bedeutet THR bei dieser Leiterplattenklemme?
THR steht für „Through-Hole Reflow“. Dies bedeutet, dass die Anschlusspins der Klemme durch die Bohrlöcher einer Leiterplatte gesteckt werden und die Verbindung mittels eines Reflow-Lötprozesses hergestellt wird. Diese Technologie ist speziell für die heute üblichen bleifreien Lötverfahren optimiert und bietet eine sehr robuste Verbindung.
Welche Art von Leiter kann ich mit der WAGO 2086-1203 anschließen?
Die Klemme unterstützt sowohl massive (eindrähtige) als auch flexible (mehrdrähtige) Leiter. Für massive Leiter sind Querschnitte von 0,2 mm2 bis 1,5 mm2 zulässig. Für flexible Leiter gilt derselbe Querschnittsbereich, sofern sie nicht mit einer Aderendhülse versehen sind. Die Verwendung von Aderendhülsen kann die Kontaktierbarkeit verbessern, aber die maximalen Querschnitte können dann leicht abweichen.
Wie funktioniert die Drücker-Technologie?
Der integrierte Drücker ermöglicht das werkzeuglose Anschließen von Leitern. Durch einfaches Drücken des Drückers öffnet sich die Klemmstelle, sodass der abisolierte Leiter leicht eingeführt werden kann. Lässt man den Drücker los, schließt sich die Klemme und fixiert den Leiter sicher. Zum Lösen des Leiters wird der Drücker erneut betätigt.
Ist die WAGO 2086-1203 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die allgemeine Eignung für explosionsgefährdete Bereiche hängt von spezifischen Zertifizierungen und den Einsatzbedingungen ab. Die WAGO 2086-1203 ist primär für industrielle Standardanwendungen konzipiert. Für explosionsgefährdete Bereiche sind spezielle Produkte mit entsprechenden Zulassungen (z.B. ATEX) erforderlich, die von WAGO oder anderen Herstellern angeboten werden.
Welche Vorteile bietet die THR-Technologie gegenüber traditionellen bedrahteten Verbindungen?
Die THR-Technologie bietet gegenüber traditionellen bedrahteten Verbindungen (wie z.B. lötfreien Steckverbindern oder schraubbaren Klemmen) signifikante Vorteile. Sie ermöglicht eine automatische Bestückung in Wellen- oder Reflow-Lötprozessen, was die Montagekosten senkt. Zudem bietet sie eine sehr robuste und vibrationsfeste Verbindung, die auch nach wiederholtem Löten ihre Zuverlässigkeit behält.
Welche Materialen werden für die WAGO 2086-1203 verwendet und warum sind sie wichtig?
Die Klemme besteht aus hochwertigem, thermisch stabilen und flammhemmenden Kunststoff (oft PBT) für das Gehäuse, was elektrische Sicherheit und Langlebigkeit gewährleistet. Die Kontakte sind aus Phosphorbronze gefertigt, einer Legierung, die für ihre exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Die Federelemente der CAGE CLAMP® NEXT GENERATION bestehen aus speziellem Federstahl, der eine dauerhaft hohe Klemmkraft sicherstellt, unabhängig von Temperaturschwankungen oder Vibrationen.
Kann ich diese Klemme auch für empfindliche Signale verwenden?
Ja, die WAGO 2086-1203 eignet sich auch für die Übertragung von Signalen. Die CAGE CLAMP® NEXT GENERATION Technologie gewährleistet einen stabilen Kontakt mit geringem Übergangswiderstand, was für die Integrität empfindlicher Signale wichtig ist. Die zuverlässige Klemmung verhindert zudem Kontaktprobleme, die zu Signalverlusten oder Störungen führen könnten.
