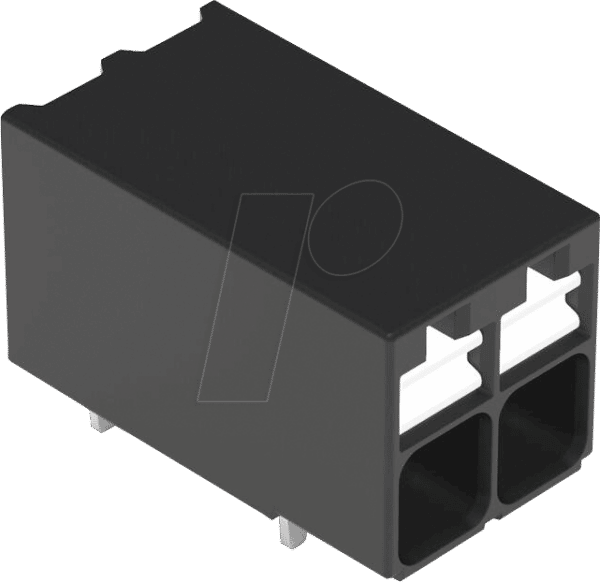

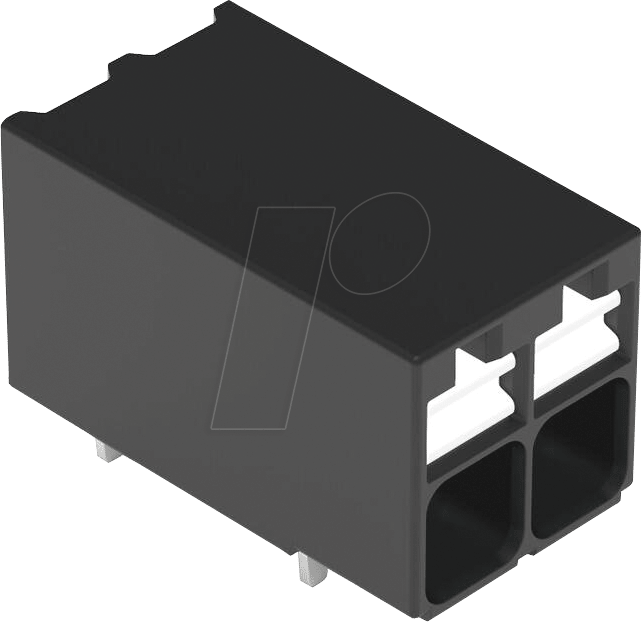

Effiziente und sichere Leiterplattenverdrahtung mit WAGO 2086-1202
Die WAGO 2086-1202 THR-Leiterplattenklemme mit integriertem Drücker ist die optimale Lösung für Elektronikentwickler und Fertigungsingenieure, die eine zuverlässige und zeitsparende Methode zur Anschluss von Drähten auf Leiterplatten benötigen. Sie adressiert das Problem der oft mühsamen und fehleranfälligen Lötverbindungen und bietet stattdessen eine steckbare Alternative, die besonders in der modernen SMD-Bestückung und bei hohen Stückzahlen besticht.
Innovativer Anschluss dank THR-Technologie und Drücker
Die WAGO 2086-1202 setzt auf die bewährte THROUGH-HOLE REFLOW (THR) Technologie, die eine direkte Integration in den Lötprozess von SMD-Bauteilen ermöglicht. Dies eliminiert separate Bestückungs- und Lötprozesse für Steckverbinder und steigert somit die Effizienz Ihrer Fertigungslinie erheblich. Der integrierte Drücker erlaubt ein einfaches, werkzeugloses Abisolieren und Stecken von flexiblen und starren Leitern bis zu 1,5 mm² Querschnitt. Das macht die Handhabung intuitiv und beschleunigt den Anschlussvorgang signifikant.
Vorteile der WAGO 2086-1202 im Überblick
- Zeitersparnis: Werkzeugloses Stecken reduziert Montagezeiten und Kosten.
- Hohe Zuverlässigkeit: Die bewährte WAGO Federklemmen-Technologie sorgt für dauerhaft sichere Verbindungen, auch unter Vibration.
- SMD-kompatibel: THR-Technologie ermöglicht gemeinsame Lötprozesse mit anderen SMD-Bauteilen.
- Platzsparend: Kompaktes Design auf der Leiterplatte.
- Flexibilität: Geeignet für Leiterquerschnitte von 0,2 bis 1,5 mm², sowohl starr als auch flexibel.
- Fehlerreduktion: Das intuitive Stecksystem minimiert Anwenderfehler.
- Elektrische Sicherheit: Robuste Konstruktion und hohe Spannungsfestigkeit für diverse Anwendungen.
Konstruktive Merkmale und Materialwissenschaft
Die WAGO 2086-1202 ist aus hochwertigen Materialien gefertigt, die für Langlebigkeit und Zuverlässigkeit in anspruchsvollen Umgebungen ausgelegt sind. Das Gehäusematerial besteht aus einem hochtemperaturbeständigen Kunststoff, der speziell für das THR-Lötverfahren optimiert wurde. Dies gewährleistet eine ausgezeichnete Formstabilität auch bei den hohen Temperaturen des Reflow-Lötens. Die internen Kontaktfedern sind aus einer korrosionsbeständigen Legierung gefertigt, die eine optimale elektrische Leitfähigkeit über die gesamte Lebensdauer des Produkts sicherstellt und die Bildung von Übergangswiderständen minimiert. Die 2-polige Ausführung ist für eine einfache und übersichtliche Verdrahtung auf der Leiterplatte konzipiert und unterstützt eine Strombelastbarkeit, die den Anforderungen für viele elektronische Anwendungen gerecht wird.
Technische Spezifikationen und Einsatzgebiete
Diese Leiterplattenklemme ist für eine Vielzahl von Anwendungen prädestiniert, bei denen eine sichere und effiziente elektrische Verbindung auf der Platine erforderlich ist. Dazu gehören:
- Automobilindustrie: Steuergeräte, Sensorik, Innenraumbeleuchtung.
- Industrielle Automatisierung: Steuerungs- und Regelungstechnik, Sensoranbindung, Feldgeräte.
- Haushaltsgeräte: Steuerungselektronik für weiße Ware, smarte Haustechnik.
- Beleuchtungstechnik: LED-Treiber, Smart-Lighting-Systeme.
- Messtechnik und Sensorik: Anbindung von Sensoren und Messumformern.
Die Nennspannung und der Nennstrom sind auf die üblichen Anforderungen moderner Elektronik ausgelegt und bieten ausreichend Reserven für zuverlässige Funktion.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | THR-Leiterplattenklemme |
| Anschlussart | Steckklemme mit Drücker |
| Anzahl der Pole | 2 |
| Leiterquerschnitt (flexibel/starr) | 0,2 mm² – 1,5 mm² |
| Gehäusematerial | Hochtemperaturbeständiger technischer Kunststoff |
| Kontaktmaterial | Korrosionsbeständige Federlegierung |
| Lötverfahren | THR (Through-Hole Reflow) |
| Abisolierlänge | 8 mm |
| Umgebungstemperatur | -40 °C bis +105 °C (abhängig von Anwendungsparametern) |
Optimierung von Produktionsprozessen
Die Implementierung der WAGO 2086-1202 in Ihre Produktionslinie kann zu einer deutlichen Steigerung der Gesamtanlageneffektivität (OEE) führen. Durch die Reduzierung manueller Arbeitsschritte und die Integration in den automatisierten Lötprozess werden Durchlaufzeiten verkürzt und die Fehlerquote signifikant gesenkt. Die einfache Handhabung minimiert Schulungsaufwand für das Personal und ermöglicht eine schnellere Einarbeitung. Die robuste Bauweise und die hohe Zuverlässigkeit der Verbindung minimieren auch Ausfallzeiten durch defekte Verbindungen im Feld, was zu einer verbesserten Kundenzufriedenheit und reduzierten Servicekosten führt.
FAQ – Häufig gestellte Fragen zu WAGO 2086-1202 – THR-Leiterplattenklemme, Drücker, 1,5 mm², 2-polig
Kann die WAGO 2086-1202 auch für feindrähtige Litzen verwendet werden?
Ja, die Klemme ist für Leiterquerschnitte von 0,2 mm² bis 1,5 mm² ausgelegt und unterstützt sowohl starre als auch flexible Leiter, einschließlich feindrähtiger Litzen. Der integrierte Drücker erleichtert das einfache und sichere Stecken.
Ist diese Klemme für den Einsatz in extremen Temperaturen geeignet?
Die Klemme ist für einen weiten Temperaturbereich von -40 °C bis +105 °C spezifiziert. Für spezifische Anwendungen mit extremen Temperaturen empfehlen wir jedoch eine detaillierte Prüfung der Umgebungsbedingungen und der Leistungsgrenzen des Produkts.
Welche Vorteile bietet die THR-Technologie gegenüber herkömmlichen THROUGH-HOLE-Steckverbindern?
Die THR-Technologie ermöglicht die gemeinsame Bestückung und das Löten der Klemme zusammen mit anderen SMD-Bauteilen in einem einzigen Reflow-Prozess. Dies spart zusätzliche Bestückungs- und Lötprozesse, die bei herkömmlichen THROUGH-HOLE-Steckverbindern notwendig wären, und erhöht somit die Effizienz und reduziert die Kosten in der Fertigung.
Ist die Installation und Demontage der Drähte zeitaufwändig?
Nein, ganz im Gegenteil. Der integrierte Drücker ermöglicht ein werkzeugloses und schnelles Stecken und Lösen von Drähten. Das spart wertvolle Zeit während der Montage und bei Wartungsarbeiten.
Welche Strombelastbarkeit hat die WAGO 2086-1202?
Die genaue Strombelastbarkeit hängt von verschiedenen Faktoren wie der Umgebungstemperatur, dem Leiterquerschnitt und den Umgebungsbedingungen ab. Die Klemme ist jedoch für die gängigen Stromanforderungen in den meisten Elektronikanwendungen bis 1,5 mm² Querschnitt ausgelegt. Detaillierte Spezifikationen zur Strombelastbarkeit finden Sie in den technischen Datenblättern des Herstellers.
Wie wird sichergestellt, dass die Verbindung dauerhaft sicher ist?
Die WAGO Federklemmen-Technologie ist seit Jahrzehnten für ihre hohe Zuverlässigkeit bekannt. Die Federkraft sorgt für einen konstanten Anpressdruck, der auch unter Vibration und thermischer Wechselbeanspruchung eine sichere elektrische Verbindung gewährleistet. Die präzise Fertigung der Kontakte und des Gehäuses trägt zusätzlich zur Langlebigkeit und Stabilität der Verbindung bei.
Kann diese Klemme in sicherheitsrelevanten Anwendungen eingesetzt werden?
Die WAGO 2086-1202 erfüllt die relevanten Normen und Zulassungen für elektronische Bauteile. Ob sie für spezifische sicherheitsrelevante Anwendungen geeignet ist, muss im Rahmen der Produktentwicklung und unter Berücksichtigung der jeweiligen Normenanforderungen (z.B. IEC 61508) durch den Anwender geprüft werden.
