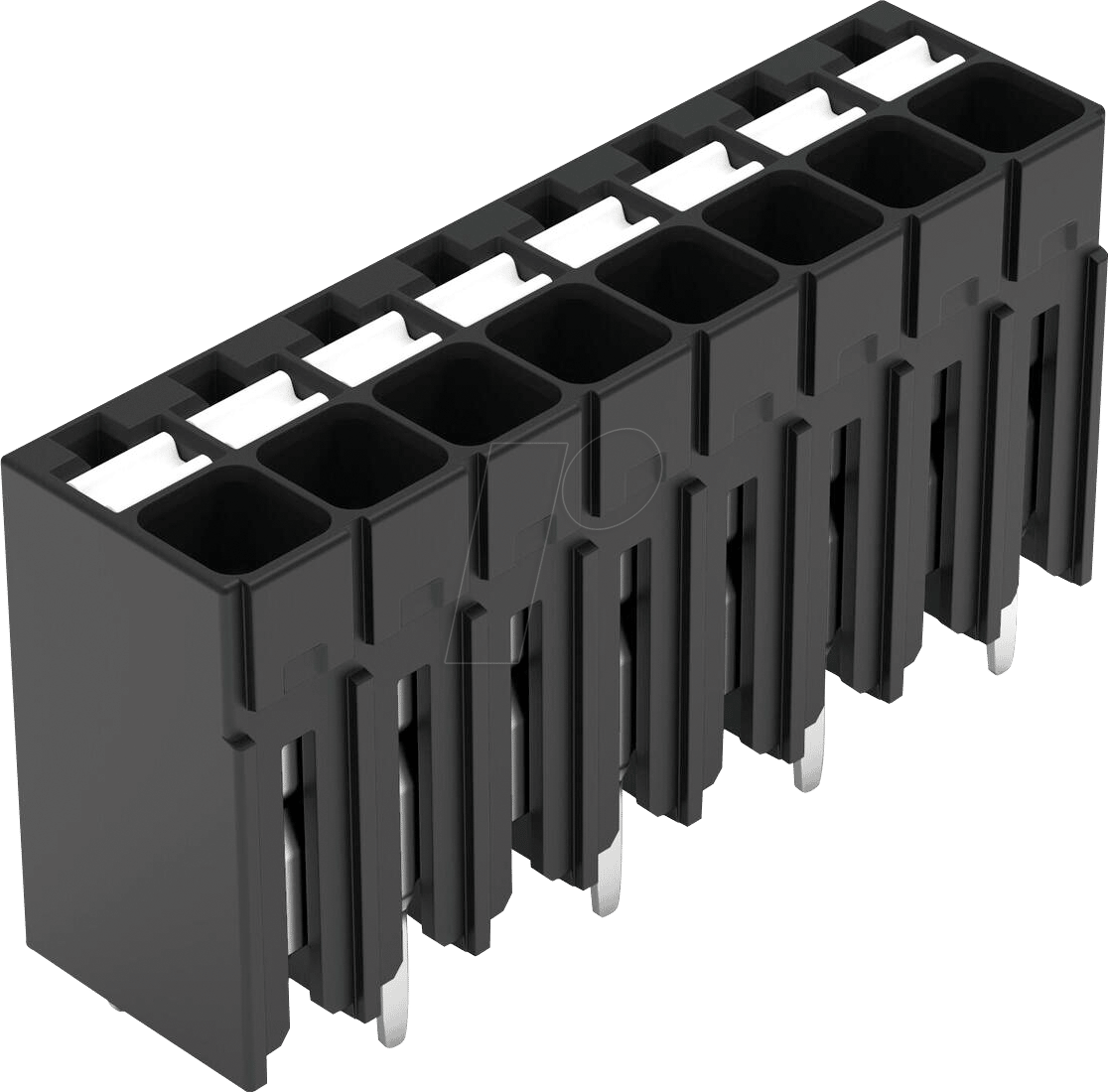

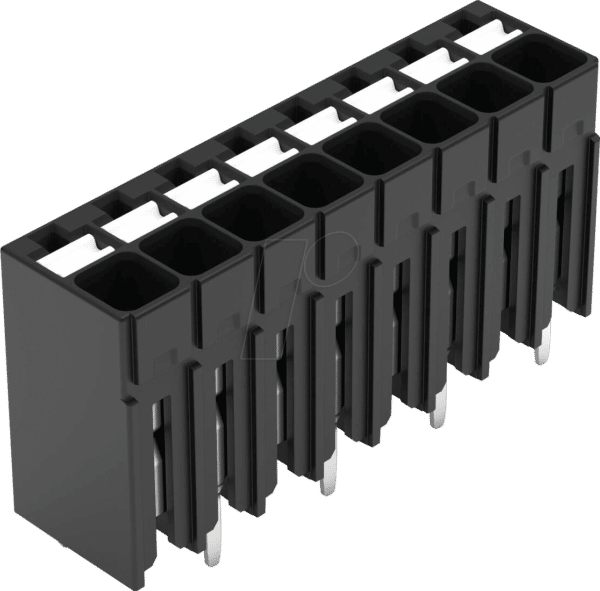

WAGO 2086-1128 – THR-Leiterplattenklemme: Präzision für Ihre Elektronikprojekte
Sie suchen nach einer zuverlässigen und effizienten Verbindungslösung für Ihre Leiterplattenanwendungen? Die WAGO 2086-1128 THR-Leiterplattenklemme mit Drücker-Technologie ist die optimale Antwort für Entwickler, Ingenieure und professionelle Anwender, die höchste Ansprüche an Lötbarkeit, Montagefreundlichkeit und Langzeitstabilität stellen. Diese 8-polige Klemme ermöglicht eine schnelle und sichere Verdrahtung von Kabeln bis 1,5 mm² Querschnitt und löst damit das Problem ineffizienter Lötverbindungen und umständlicher Verdrahtungsprozesse, insbesondere bei hohen Stückzahlen und im Wellenlöten.
Revolutionäre Verbindungstechnik: Der Vorteil des WAGO Push-in Systems
Die WAGO 2086-1128 zeichnet sich durch das bewährte WAGO PUSH WIRE® Anschlusssystem mit integriertem Betätigungsdrücker aus. Diese Technologie vereint die Vorteile des direkten Steckens ohne Werkzeug mit der Sicherheit und Flexibilität eines mechanischen Anschlusses. Die einfache Handhabung reduziert Montagezeiten signifikant und minimiert das Risiko von Verdrahtungsfehlern. Gegenüber herkömmlichen Lötverbindungen bietet die THR-Klemme (Through-Hole Reflow) eine deutlich verbesserte Lötbarkeit und eine höhere Zuverlässigkeit der Verbindung, da sie speziell für moderne Reflow-Lötprozesse optimiert ist. Dies gewährleistet eine sichere und dauerhafte elektrische Verbindung, selbst unter anspruchsvollen Betriebsbedingungen.
Hervorragende Performance und Vielseitigkeit
Die WAGO 2086-1128 ist konzipiert, um den Anforderungen moderner Elektronikfertigung gerecht zu werden. Ihre robuste Bauweise und die präzise Fertigung garantieren eine herausragende Leistung und Langlebigkeit. Die hohe Anzahl an Polen (8-polig) ermöglicht die gleichzeitige Verdrahtung mehrerer Leiter auf kleinstem Raum, was besonders in kompakten Geräten von großem Vorteil ist. Die Kompatibilität mit einem Leiterquerschnitt von bis zu 1,5 mm² deckt einen breiten Anwendungsbereich ab und bietet Flexibilität bei der Auswahl der benötigten Kabel.
Kernvorteile der WAGO 2086-1128 – THR-Leiterplattenklemme
- Schnelle und werkzeuglose Verdrahtung: Dank des integrierten Drückers können Leiter einfach und schnell eingesteckt werden, was Montagezeiten drastisch reduziert.
- Höchste Zuverlässigkeit: Das WAGO PUSH WIRE® System gewährleistet eine sichere und vibrationsfeste Kontaktierung, die auch unter widrigen Umgebungsbedingungen Bestand hat.
- Optimiert für Reflow-Lötprozesse: Die THR-Bauweise ermöglicht eine direkte und effiziente Lötbarkeit auf der Leiterplatte, was den Fertigungsprozess optimiert und die Qualität der Verbindung erhöht.
- Platzsparendes Design: Mit 8 Polen auf minimaler Fläche ermöglicht die Klemme eine dichte Bestückung von Leiterplatten und unterstützt kompakte Gerätekonstruktionen.
- Hohe Strombelastbarkeit: Ausgelegt für Leiterquerschnitte bis 1,5 mm², bietet die Klemme eine ausreichende Stromtragfähigkeit für viele Standardanwendungen.
- Reduziertes Fehlerrisiko: Die eindeutige Steckrichtung und die einfache Bedienung minimieren das Risiko von Verdrahtungsfehlern im Vergleich zu traditionellen Lötverbindungen.
- Langlebigkeit und Robustheit: Hochwertige Materialien und eine präzise Fertigung garantieren eine lange Lebensdauer und Beständigkeit gegenüber mechanischen Belastungen.
Detaillierte Produkteigenschaften
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | THR-Leiterplattenklemme |
| Hersteller | WAGO |
| Modell-Nummer | 2086-1128 |
| Anschlussart | Push-in mit Drücker |
| Anzahl der Anschlüsse | 8 |
| Maximaler Leiterquerschnitt | 1,5 mm² |
| Minimaler Leiterquerschnitt | 0,08 mm² (flexible Leiter mit Aderendhülse) |
| Montageart | Through-Hole Reflow (THR) |
| Gehäusematerial | Hochleistungskunststoff, halogenfrei |
| Farbe | Grau (Standard für Gehäuse) |
| Betriebstemperatur | -40 °C bis +105 °C |
| Nennspannung | 320 V (gemäß EN 60664-1) |
| Nennstrom | 10 A (gemäß EN 60664-1) |
| Schutzart (bei gesteckten Verbindern) | Entsprechen den jeweiligen Geräteschutzanforderungen |
| Isolationsgruppe | I (gemäß EN 60664-1) |
| Verschmutzungsgrad | 2 (gemäß EN 60664-1) |
| Anwendungsbereich | Industrielle Automatisierung, Gerätebau, Elektronikfertigung, Sensorik und Aktorik |
| Konformität und Zertifizierungen | CE, UL, VDE, RoHS-konform |
Anwendungsszenarien und technische Vorteile
Die WAGO 2086-1128 THR-Leiterplattenklemme ist prädestiniert für den Einsatz in Bereichen, die eine hohe Zuverlässigkeit und einfache Montage erfordern. Dazu zählen unter anderem:
- Industrielle Automatisierung: Zur Verdrahtung von Sensoren, Aktoren und Steuergeräten direkt auf der Leiterplatte von Steuerungssystemen. Die THR-Technologie ermöglicht dabei die direkte Integration in den automatisierten Fertigungsprozess, was die Stückkosten senkt und die Produktionsgeschwindigkeit erhöht.
- Gerätebau: In der Gehäuse-Elektronik von Konsumgütern, Messgeräten oder Medizintechnik zur sicheren und platzsparenden Verbindung von internen Komponenten. Die robuste Bauweise und die sichere Kontaktierung gewährleisten die Funktionalität über die gesamte Lebensdauer des Geräts.
- Leistungselektronik: Wo hohe Ströme und Spannungen sicher geführt werden müssen, bietet die WAGO 2086-1128 eine zuverlässige Schnittstelle. Die optimierte Lötbarkeit sorgt für eine hervorragende Wärmeableitung und minimiert das Risiko von Überhitzung.
- Prototypenentwicklung und Kleinserien: Die einfache Handhabung des Push-in-Systems mit Drücker ermöglicht auch in der Entwicklungsphase eine schnelle und fehlerfreie Verdrahtung, was wertvolle Zeit spart.
Die Verwendung von halogenfreien Hochleistungskunststoffen im Gehäuse gewährleistet nicht nur ökologische Vorteile, sondern auch eine hohe Flammwidrigkeit und Beständigkeit gegenüber chemischen Einflüssen, was für den Einsatz in kritischen Umgebungen unerlässlich ist. Die präzise gefertigten Federkontakte bieten eine dauerhaft geringe Übergangswiderstand, was für die Energieeffizienz und Signalintegrität von großer Bedeutung ist.
Der entscheidende Unterschied: Warum WAGO 2086-1128?
Im Vergleich zu Standard-Lötösen oder Schraubklemmen bietet die WAGO 2086-1128 entscheidende Vorteile. Das traditionelle Löten von Drähten auf Leiterplatten ist zeitaufwändig, fehleranfällig und erzeugt oft eine mechanische Belastung, die zu Kalten Lötstellen führen kann. Schraubklemmen können sich mit der Zeit durch Vibrationen lockern und erfordern zudem Werkzeuge für die Montage. Die WAGO 2086-1128 hingegen kombiniert die Schnelligkeit des direkten Steckens mit der Sicherheit eines gefederten Kontakts und der Lötbarkeit für moderne Fertigungsprozesse. Die THR-Technologie ist die zukunftssichere Lösung für die Elektronikfertigung, die eine stabile und zuverlässige Verbindung garantiert, die den strengen Anforderungen industrieller Anwendungen standhält.
FAQ – Häufig gestellte Fragen zu WAGO 2086-1128 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 8-polig
Welche Leiterquerschnitte können mit der WAGO 2086-1128 verbunden werden?
Die WAGO 2086-1128 THR-Leiterplattenklemme ist für Leiterquerschnitte von 0,08 mm² (flexible Leiter mit Aderendhülse) bis maximal 1,5 mm² ausgelegt. Dies deckt einen breiten Bereich gängiger Verdrahtungsanforderungen ab.
Ist die WAGO 2086-1128 für die automatische Bestückung geeignet?
Ja, die THR-Bauweise (Through-Hole Reflow) ist explizit für die automatische Bestückung und die anschließende Reflow-Lötung konzipiert. Sie lässt sich problemlos in automatisierte Fertigungslinien integrieren.
Was bedeutet „THR“ bei dieser Leiterplattenklemme?
THR steht für „Through-Hole Reflow“. Dies bedeutet, dass die Klemme über Durchgangslöcher (Through-Hole) auf der Leiterplatte montiert wird und anschließend gemeinsam mit der Leiterplatte im Reflow-Lötverfahren verlötet wird. Dies ermöglicht eine sehr stabile und zuverlässige Verbindung.
Wie wird ein Leiter in die WAGO 2086-1128 angeschlossen?
Das Anschließen erfolgt denkbar einfach: Der abisolierte Leiter (bei flexiblen Leitern ggf. mit Aderendhülse) wird in die Anschlussöffnung gesteckt. Der integrierte Drücker ermöglicht das Lösen des Leiters, falls eine Änderung erforderlich ist.
Aus welchem Material ist das Gehäuse der WAGO 2086-1128 gefertigt?
Das Gehäuse der WAGO 2086-1128 besteht aus einem hochwertigen, halogenfreien Kunststoff. Dieses Material bietet hervorragende mechanische Eigenschaften, hohe Flammwidrigkeit und chemische Beständigkeit.
Ist die WAGO 2086-1128 für den Einsatz in rauen Umgebungen geeignet?
Ja, aufgrund der robusten Bauweise, der hochwertigen Materialien und der sicheren Kontaktierung ist die Klemme für den Einsatz in anspruchsvollen Umgebungen mit moderaten Temperaturschwankungen und Vibrationen gut geeignet. Die genauen Einsatzbedingungen sollten jedoch gemäß den Spezifikationen und den Anforderungen der Anwendung bewertet werden.
Bietet WAGO auch ähnliche Klemmen mit einer anderen Polzahl an?
Ja, WAGO bietet eine breite Palette an Leiterplattenklemmen mit unterschiedlichen Polzahlen und Anschlusstechnologien an, um nahezu jeden Anwendungsfall abzudecken. Für spezifische Anforderungen empfehlen wir die Durchsicht des aktuellen WAGO-Katalogs oder die Kontaktaufnahme mit unserem technischen Support.
