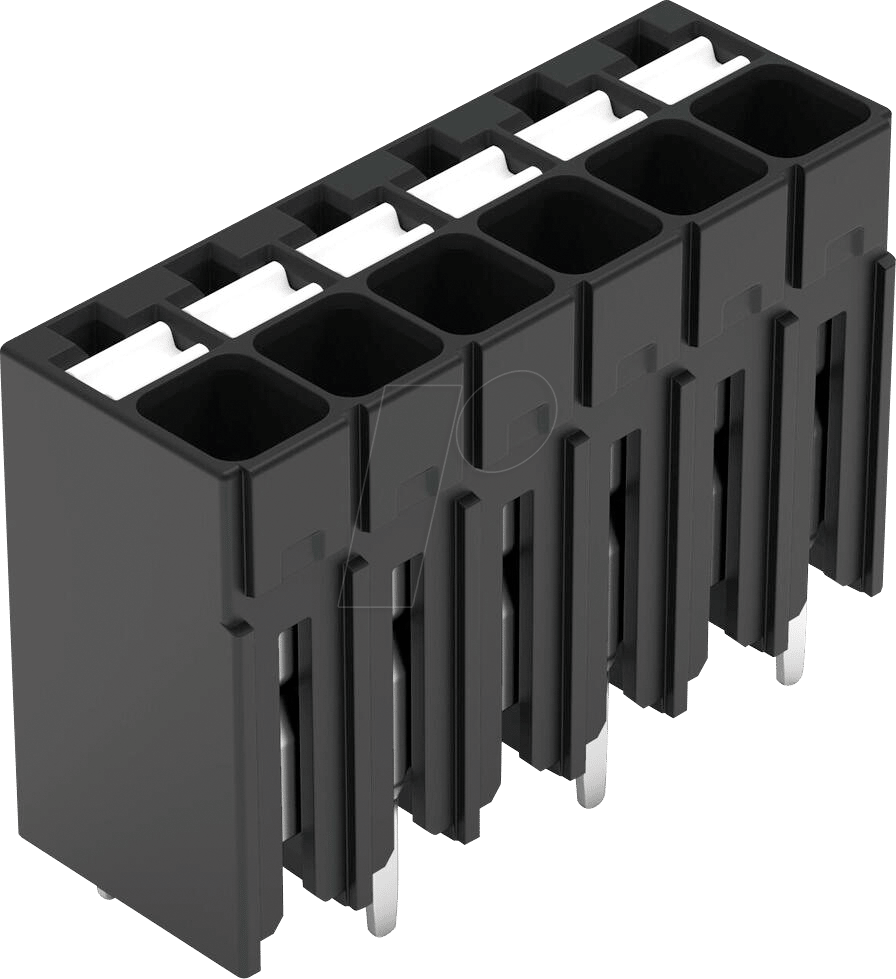

Optimieren Sie Ihre Elektronikprojekte mit der WAGO 2086-1126 THR-Leiterplattenklemme
Für Ingenieure, Entwickler und Systemintegratoren, die nach einer zuverlässigen und effizienten Lösung für die Verbindung von Leiterplatten suchen, bietet die WAGO 2086-1126 THR-Leiterplattenklemme eine überlegene Methode zur Erzeugung robuster und sicherer Strompfade. Dieses Bauteil adressiert direkt die Herausforderungen bei der Montage von Elektronik in anspruchsvollen Umgebungen, indem es eine werkzeuglose Verdrahtung ermöglicht und gleichzeitig die Anforderungen von SMT-Prozessen (Surface Mount Technology) erfüllt.
Die Vorteile der WAGO 2086-1126: Eine Klasse für sich
Im Vergleich zu herkömmlichen Lötverbindungen oder Schraubklemmen auf Leiterplatten zeichnet sich die WAGO 2086-1126 durch eine signifikant höhere Zuverlässigkeit und Zeitersparnis aus. Die integrierte CAGE CLAMP®-Druckfedertechnik gewährleistet dauerhaft sichere Verbindungen, die Vibrationen und Temperaturschwankungen standhalten – ein entscheidender Faktor für die Langlebigkeit elektronischer Geräte. Die THR-Technologie (Through Hole Reflow) ermöglicht zudem die Integration in moderne, automatisierte Fertigungsprozesse, was die Effizienz in der Großserienproduktion erheblich steigert.
Maximale Leistung und Flexibilität für Ihre Anwendungen
Die WAGO 2086-1126 ist konzipiert, um höchste Ansprüche in den Bereichen Industrieelektronik, Automatisierungstechnik, Energiemanagement und Telekommunikation zu erfüllen. Ihre Fähigkeit, Leiter mit einem Querschnitt von bis zu 1,5 mm² sicher aufzunehmen, macht sie zu einer vielseitigen Komponente für eine breite Palette von Stromversorgungs- und Signalübertragungsanwendungen.
Technische Spezifikationen und herausragende Merkmale
- Verbindungsart: THR-Leiterplattenklemme mit integriertem Drücker für werkzeuglose Verdrahtung.
- Anzahl der Pole: 6-polig, ermöglicht komplexe Schaltungsaufbauten.
- Leiter-Querschnitt: Geeignet für massive und feindrähtige Leiter mit Aderendhülse bis zu 1,5 mm².
- Befestigungsart: Durchsteckmontage für THR-Prozesse (Through Hole Reflow), sicher und prozesskonform.
- Isolationsmaterial: Hochwertiges PA66 (Polyamid 6,6), bietet ausgezeichnete thermische und elektrische Isolationseigenschaften sowie mechanische Beständigkeit.
- Farbe: Grün, oft in der Elektrotechnik zur Kennzeichnung von bestimmten Funktionen oder Spannungsbereichen genutzt.
- Nennspannung: Typischerweise im Bereich von 400V, je nach spezifischer Ausführung und Normen.
- Nennstrom: Bis zu 10A, ausgelegt für gängige Stromversorgungsanforderungen.
- Temperaturbereich: Beständig gegen typische Reflow-Löttemperaturen und für den Betrieb in einem weiten Temperaturbereich (-40°C bis +105°C) ausgelegt.
Umfassende Vorteile der WAGO 2086-1126
- Vereinfachte Montage: Der integrierte Drücker ermöglicht ein schnelles und sicheres Stecken von flexiblen Leitern ohne Werkzeug. Dies reduziert Montagezeiten und Fehlerquellen erheblich.
- Maximale Verdrahtungssicherheit: Die CAGE CLAMP®-Technologie sorgt für eine vibrationssichere und dauerhaft zuverlässige Verbindung, die auch unter extremen Bedingungen Bestand hat.
- Optimiert für SMT-Prozesse: Die THR-Bauweise ist speziell für die Bestückung im Durchgangsloch-Reflow-Verfahren konzipiert, was die Integration in automatisierte Fertigungslinien ermöglicht.
- Platzersparnis auf der Leiterplatte: Kompakte Bauweise ermöglicht eine hohe Kontaktdichte, was besonders bei begrenztem Bauraum von Vorteil ist.
- Hohe Beständigkeit: Das Gehäusematerial aus PA66 ist robust, widerstandsfähig gegen chemische Einflüsse und bietet eine hohe Temperaturbeständigkeit.
- Zertifizierte Qualität: WAGO Produkte unterliegen strengen Qualitätskontrollen und erfüllen internationale Normen wie UL und VDE, was höchste Sicherheit und Zuverlässigkeit garantiert.
- Fehlervermeidung: Die eindeutige Farbkodierung und die einfache Handhabung reduzieren das Risiko von Verdrahtungsfehlern während der Montage.
Produktdetails im Überblick
| Merkmal | Detail |
|---|---|
| Modellbezeichnung | WAGO 2086-1126 |
| Typ | THR-Leiterplattenklemme |
| Anzahl der Leiteranschlüsse | 6 |
| Max. Leiterquerschnitt | 1,5 mm² |
| Anschlussmethode | Drücker-Betätigung für werkzeuglose Verdrahtung |
| Montage auf Leiterplatte | Through Hole Reflow (THR) |
| Gehäusematerial | Polyamid 6,6 (PA66), halogenfrei |
| Farbe | Grün |
| Temperaturbereich (Betrieb) | -40°C bis +105°C |
| Umgebungsbedingungen | Geeignet für den Einsatz in industriellen Umgebungen, beständig gegen Feuchtigkeit und Staub. |
FAQ – Häufig gestellte Fragen zu WAGO 2086-1126 – THR-Leiterplattenklemme, Drücker, 1,5 mm², 6-polig
Kann die WAGO 2086-1126 auch mit Litzen ohne Aderendhülse verwendet werden?
Die WAGO 2086-1126 ist für die Aufnahme von flexiblen Leitern mit Aderendhülse optimiert, um einen sicheren und dauerhaften Kontakt zu gewährleisten. Die Verwendung von Litzen ohne Aderendhülse wird nicht empfohlen, da dies zu schlechten Kontakten und potenziellen Fehlfunktionen führen kann.
Welche Vorteile bietet die THR-Technologie im Vergleich zu traditionellen Through-Hole-Klemmen?
Die THR-Technologie (Through Hole Reflow) ermöglicht die maschinelle Bestückung der Klemme auf der Leiterplatte, die anschließend zusammen mit anderen SMT-Komponenten im Reflow-Ofen verlötet wird. Dies vereinfacht den Fertigungsprozess erheblich, reduziert die Montagekosten und erhöht die Prozesssicherheit im Vergleich zu manueller Lötung oder Wellenlöten.
Wie wird die Verbindung bei der WAGO 2086-1126 gelöst?
Die Verbindung kann einfach durch erneutes Drücken des integrierten Drückers gelöst werden. Dies ermöglicht ein schnelles und unkompliziertes Ändern der Verdrahtung, ohne das Risiko, den Leiter oder die Klemme zu beschädigen.
Ist die WAGO 2086-1126 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Ob die Klemme für explosionsgefährdete Bereiche (ATEX-Zone) geeignet ist, hängt von der spezifischen Zertifizierung und den Umgebungsbedingungen ab. Für solche Anwendungen sind spezielle Komponenten erforderlich. Bitte konsultieren Sie die Produktdokumentation oder kontaktieren Sie unseren technischen Support für detaillierte Informationen.
Welche maximalen Strom- und Spannungsbelastungen sind für diese Klemme spezifiziert?
Die Nennspannung liegt typischerweise bei 400V und der Nennstrom bei bis zu 10A. Diese Werte können je nach spezifischer Produktvariante und den geltenden Normen leicht variieren. Es ist ratsam, die exakten Spezifikationen im Datenblatt des Herstellers zu prüfen.
Wie beeinflusst die Farbe der Klemme die Anwendung?
Die grüne Farbe der Klemme dient oft der Kennzeichnung und der visuellen Unterscheidung von anderen Komponenten oder Schaltungsteilen. In manchen Systemen kann Grün beispielsweise für PE-Verbindungen (Potentialausgleich) oder bestimmte Spannungsebenen reserviert sein, was die Fehlervermeidung bei der Verdrahtung unterstützt.
Ist die WAGO 2086-1126 RoHS-konform?
WAGO legt großen Wert auf die Einhaltung von Umweltstandards. Die meisten WAGO Produkte, einschließlich dieser Serie, sind RoHS-konform und entsprechen den Anforderungen hinsichtlich der Beschränkung gefährlicher Stoffe.
