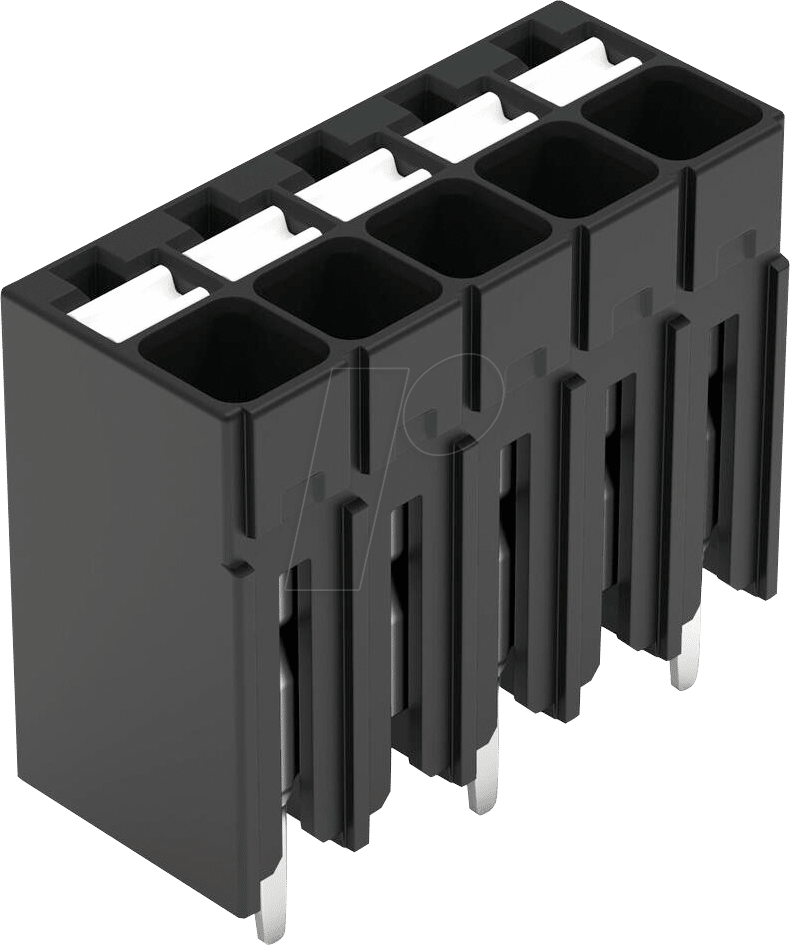

WAGO 2086-1125 – THR-Leiterplattenklemme: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Die WAGO 2086-1125 THR-Leiterplattenklemme mit 5 Pins und integriertem Drücker für Leiterquerschnitte bis 1,5 mm² ist die optimale Lösung für Entwickler und Ingenieure, die eine robuste und effiziente Verbindungstechnik für ihre Leiterplattenanwendungen benötigen. Sie adressiert die Herausforderung, eine sichere, dauerhafte und gleichzeitig einfach zu handhabende elektrische Verbindung in anspruchsvollen Umgebungen zu realisieren, sei es in der Industrieautomation, der Medizintechnik oder bei komplexen Elektronikgeräten.
Herausragende Anschlusslösungen mit WAGO
Standardlösungen im Bereich der Leiterplattenklemmen stoßen oft an ihre Grenzen, wenn es um Zuverlässigkeit, schnelle Montage und die Handhabung unterschiedlicher Drahttypen geht. Die WAGO 2086-1125 THR-Leiterplattenklemme übertrifft diese Erwartungen durch ihren innovativen Federkraftanschluss (SMT-Lötanschluss) mit integriertem Betätigungselement. Dies ermöglicht eine werkzeuglose Verdrahtung, reduziert Montagezeiten signifikant und minimiert das Risiko von Kurzschlüssen oder fehlerhaften Verbindungen, die bei herkömmlichen Schraubklemmen auftreten können.
Maximale Leistung und Sicherheit für Ihre Elektronik
Die WAGO 2086-1125 THR-Leiterplattenklemme wurde entwickelt, um höchste Ansprüche an elektrische Performance und mechanische Stabilität zu erfüllen. Ihr durchdachtes Design und die hochwertigen Materialien gewährleisten eine zuverlässige Signalübertragung und eine langlebige Funktionalität, selbst unter extremen Betriebsbedingungen. Die präzise Fertigung von WAGO garantiert eine gleichbleibend hohe Qualität, auf die Sie sich verlassen können.
Technische Überlegenheit und Anwendungsbereiche
Die Kernkompetenz der WAGO 2086-1125 liegt in ihrer Fähigkeit, eine sichere und wiederholbare elektrische Verbindung für Leiterquerschnitte bis 1,5 mm² zu gewährleisten. Der integrierte Drücker vereinfacht den Anschluss von flexiblen und massiven Leitern erheblich. Kein mühsames Einschrauben mehr – einfach den Drücker öffnen, den abisolierten Leiter einführen und den Drücker schließen. Diese Anwendung ist besonders wertvoll in Bereichen, wo zeitsensible Montage oder die Notwendigkeit schneller Austauschbarkeit von Komponenten entscheidend sind. Die THR-Technologie (Through-Hole Reflow) ermöglicht dabei eine direkte Bestückung auf der Leiterplatte, die den Lötprozess optimiert und die mechanische Stabilität der Verbindung erhöht.
Vorteile der WAGO 2086-1125 THR-Leiterplattenklemme
- Werkzeuglose Verdrahtung: Der integrierte Drücker ermöglicht ein schnelles und einfaches Einsetzen von Litzen und eindrähtigen Leitern ohne zusätzliches Werkzeug.
- Zeitersparnis: Deutlich reduzierte Montagezeiten im Vergleich zu herkömmlichen Schraubklemmen.
- Hohe Zuverlässigkeit: Die Federkraftverbindung sorgt für eine dauerhaft sichere und vibrationsresistente Kontaktierung.
- Kompaktes Design: Platzsparende Lösung für moderne Leiterplattendesigns mit hoher Bauteildichte.
- Vielseitigkeit: Geeignet für Leiterquerschnitte bis 1,5 mm² und für eine breite Palette von Anwendungen in verschiedenen Industriezweigen.
- Langlebigkeit: Hochwertige Materialien und präzise Fertigung garantieren eine lange Lebensdauer und Beständigkeit.
- Erhöhte Prozesssicherheit: Reduziert das Risiko von Fehlverdrahtungen und sorgt für eine konsistente Verbindungsqualität.
Detaillierte Spezifikationen im Überblick
| Merkmal | Beschreibung |
|---|---|
| Hersteller | WAGO |
| Modellnummer | 2086-1125 |
| Anzahl der Pole | 5-polig |
| Leiteranschlussart | Federklemme mit Betätigungselement (Drücker) |
| Leiterquerschnitt (flexibel/massiv) | Bis 1,5 mm² |
| Montageart | THR (Through-Hole Reflow) – Lötanschluss für SMT-Bestückung |
| Nennspannung | Gemäß relevanter Normen (typischerweise 320V AC) |
| Nennstrom | Gemäß relevanter Normen (typischerweise 16A) |
| Gehäusematerial | Hochleistungspolymer, flammhemmend gemäß UL94-V0 |
| Kontaktmaterial | Kupferlegierung, verzinnt für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperaturbereich | -40 °C bis +105 °C (typisch, je nach Anwendung und Belastung) |
| Farbe | Anthrazit (standardmäßig, kann variieren) |
| Maße (Höhe x Breite x Tiefe) | Kompakte Abmessungen für Leiterplattenintegration, detaillierte technische Zeichnung verfügbar. |
| Zulassungen | Konformität mit internationalen Normen wie IEC, UL, CSA. |
Präzise Verdrahtung mit Drücker-Technologie
Die integrierte Drücker-Funktion ist ein zentrales Element der WAGO 2086-1125. Sie ermöglicht eine schnelle und zuverlässige Leiteraufnahme. Bei der Verdrahtung wird der Drücker einfach betätigt, wodurch die Klemmfeder geöffnet wird. Anschließend wird der abisolierte Leiter eingeführt. Lässt man den Drücker wieder los, greift die Federkraft den Leiter sicher und bildet eine feste elektrische Verbindung. Diese Technologie ist insbesondere dort von Vorteil, wo häufige Verdrahtungswechsel stattfinden oder die Montage unter beengten Platzverhältnissen erfolgen muss. Sie eliminiert die Notwendigkeit spezialisierter Werkzeuge und minimiert das Risiko von Beschädigungen am Leiter oder an der Klemme selbst.
THR-Technologie für optimierte Produktionsprozesse
Die THR-Technologie (Through-Hole Reflow) der WAGO 2086-1125 ist ein entscheidender Vorteil für die moderne Elektronikfertigung. Diese Bestückungsart kombiniert die Vorteile von Through-Hole-Bauteilen (wie mechanische Stabilität und direkte Verbindung zur Leiterbahn) mit den Vorteilen von Surface-Mount-Technologien (SMT). Die Lötpins der Klemme werden durch Bohrlöcher auf der Leiterplatte geführt und dann im Reflow-Ofen verlötet. Dies ermöglicht einen durchgängigen Produktionsprozess, bei dem sowohl SMT- als auch THR-Komponenten in einem einzigen Lötzyklus bestückt und verlötet werden können. Die mechanische Verankerung der Pins in der Leiterplatte bietet eine deutlich höhere Zugfestigkeit als reine SMT-Anschlüsse, was die Langlebigkeit und Robustheit der gesamten Baugruppe verbessert.
Anwendungsfelder im Detail
Die WAGO 2086-1125 THR-Leiterplattenklemme findet breite Anwendung in verschiedenen anspruchsvollen Industriebereichen:
- Industrielle Automatisierung: In Steuerungen, Sensorik und Aktorik für die Vernetzung von Komponenten und die Datenübertragung.
- Gebäudeautomation: Zur Verdrahtung von Heizungs-, Lüftungs- und Klimatechnik (HLK), Beleuchtungssystemen und Sicherheitstechnik.
- Medizintechnik: In Diagnosegeräten, Patientenüberwachungssystemen und Laborgeräten, wo höchste Zuverlässigkeit und Hygiene gefordert sind.
- Energie- und Umwelttechnik: In Systemen zur erneuerbaren Energiegewinnung, Energiemanagement und Umweltüberwachung.
- Fahrzeugtechnik: In Bordelektronik und Steuergeräten von Fahrzeugen, wo Vibrationsfestigkeit und Robustheit essenziell sind.
- Konsumerelektronik: In hochwertigen Geräten, bei denen eine zuverlässige und langlebige Verbindung entscheidend ist.
FAQ – Häufig gestellte Fragen zu WAGO 2086-1125 – THR-Leiterplattenklemme, Drücker, 1,5 mm², 5-polig
Was ist der maximale Leiterquerschnitt, der mit dieser Klemme verbunden werden kann?
Die WAGO 2086-1125 THR-Leiterplattenklemme ist für Leiterquerschnitte bis zu 1,5 mm² (AWG 16) ausgelegt, sowohl für massive als auch für flexible Leiter.
Welche Art von Leitern kann ich mit dem integrierten Drücker anschließen?
Der integrierte Drücker ermöglicht den einfachen Anschluss von eindrähtigen und mehrdrähtigen (flexiblen) Leitern. Bei flexiblen Leitern wird empfohlen, diese zu verdrillen oder mit einer Aderendhülse zu versehen, um die beste Kontaktqualität zu erzielen.
Was bedeutet THR-Technologie und welche Vorteile bietet sie?
THR steht für Through-Hole Reflow. Es handelt sich um eine Bestückungsart, bei der die Lötpins der Bauteile durch Bohrlöcher auf der Leiterplatte geführt und dann im Reflow-Lötprozess mit der Leiterbahn verbunden werden. Dies vereint die mechanische Stabilität von Through-Hole-Bauteilen mit den Effizienzvorteilen von SMT-Prozessen und ermöglicht einen durchgängigen Produktionsfluss.
Ist die Klemme für den Einsatz in Umgebungen mit hohen Temperaturen geeignet?
Ja, die WAGO 2086-1125 ist aus Hochleistungspolymeren gefertigt und für einen typischen Betriebstemperaturbereich von -40 °C bis +105 °C ausgelegt, was sie für viele anspruchsvolle Umgebungen qualifiziert.
Wie gewährleistet die Federklemme eine sichere Verbindung im Vergleich zu Schraubklemmen?
Die Federklemme nutzt eine konstante Federkraft, um einen zuverlässigen Kontakt zwischen Leiter und Anschlussfläche herzustellen. Diese Kraft bleibt auch bei Vibrationen und Temperaturschwankungen stabil, was im Gegensatz zu Schraubverbindungen steht, die sich im Laufe der Zeit lockern können.
Welche Zulassungen und Normen erfüllt diese WAGO-Klemme?
Die WAGO 2086-1125 ist in der Regel nach relevanten internationalen Normen wie IEC, UL und CSA zertifiziert. Genaue Details zu den spezifischen Zertifizierungen entnehmen Sie bitte dem Datenblatt des Herstellers.
Kann ich diese Klemme auch für Anwendungen mit höheren Stromstärken verwenden?
Die Nennstromstärke für diese Klemme liegt typischerweise bei 16A, abhängig von den genauen Spezifikationen und der Umgebungsbedingung. Für Anwendungen, die höhere Stromstärken erfordern, sollten Sie sich an die entsprechenden WAGO-Produkte mit höherer Strombelastbarkeit wenden.
