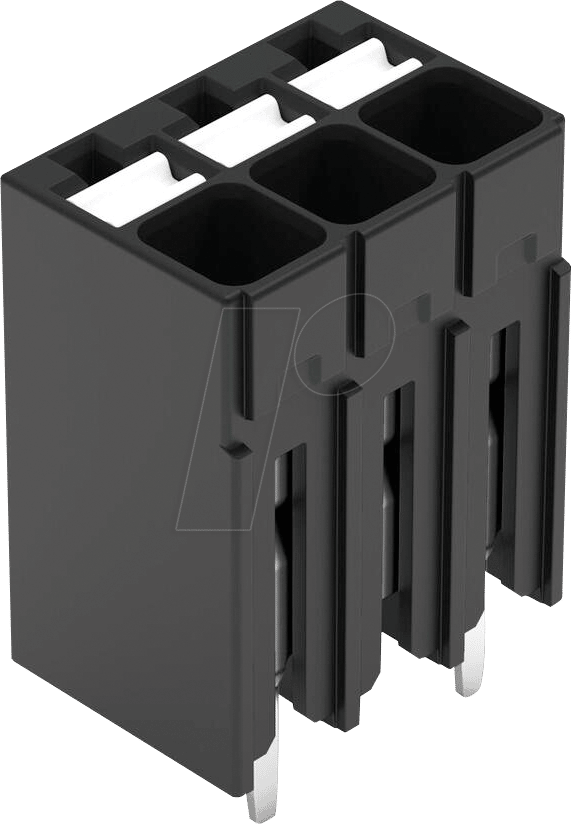

WAGO 2086-1123 – THR-Leiterplattenklemme mit Drücker: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Die WAGO 2086-1123 THR-Leiterplattenklemme mit Drücker ist die ideale Lösung für Anwender, die eine sichere und effiziente elektrische Verbindung auf Leiterplatten benötigen. Insbesondere für industrielle Anwendungen, die höchste Anforderungen an Zuverlässigkeit und einfache Handhabung stellen, bietet diese 3-polige Klemme mit 1,5 mm² Anschlussquerschnitt eine überlegene Alternative zu traditionellen Lötverbindungen oder weniger robusten Klemmsystemen. Entwickelt für den anspruchsvollen Elektronikbau, ermöglicht sie schnelle und werkzeuglose Verdrahtung, die sowohl Zeit spart als auch Fehlerquellen minimiert.
Maximale Anschlussflexibilität und Montagefreundlichkeit
Der entscheidende Vorteil der WAGO 2086-1123 liegt in ihrer innovativen CAGE CLAMP®-Technologie kombiniert mit einem integrierten Drücker. Dies ermöglicht eine werkzeuglose Montage, bei der Leiter einfach in die Klemme eingeführt und durch den Drücker sicher fixiert werden. Dieser Mechanismus gewährleistet eine dauerhaft zugfeste und vibrationssichere Verbindung, die auch unter extremen Bedingungen Bestand hat. Im Vergleich zu rein gesteckten Verbindern bietet die Kombination aus Federklemme und Drücker eine zusätzliche Sicherheitsebene und ermöglicht ein problemloses Wiederöffnen und Umstecken. Die THR (Through-Hole Reflow) Fähigkeit stellt sicher, dass die Klemme auch gängigen Lötprozessen auf Leiterplatten standhält, was sie für automatisierte Fertigungsprozesse prädestiniert. Die 3-polige Ausführung erlaubt dabei die gleichzeitige Anbindung mehrerer Stromkreise, was die Effizienz im Schaltschrankbau oder bei der Modulbestückung erheblich steigert.
Herausragende Eigenschaften der WAGO 2086-1123 THR-Leiterplattenklemme
- Werkzeuglose Verdrahtung: Durch den integrierten Drücker wird der Anschluss von Leitern mit 1,5 mm² Querschnitt zum Kinderspiel. Kein Schraubendreher, keine gesonderten Werkzeuge – einfach Leiter einführen, Drücker betätigen, fertig.
- Vibrationssichere Verbindung: Die CAGE CLAMP®-Technologie garantiert eine dauerhaft zugfeste und zuverlässige Verbindung, die auch bei mechanischen Beanspruchungen wie Vibrationen ihre Integrität behält. Dies ist essentiell für den Einsatz in mobilen Geräten oder industriellen Umgebungen.
- THR-Fähigkeit für automatisierte Fertigung: Die Klemme ist speziell für den Durchsteckmontage-Lötprozess (Through-Hole Reflow) optimiert. Dies ermöglicht die Integration in moderne, automatisierte Leiterplattenbestückungslinien und reduziert die Fertigungskosten.
- Platzsparendes Design: Mit ihrer kompakten Bauform und der Möglichkeit zur Reihenmontage auf der Leiterplatte maximiert die 3-polige Klemme den verfügbaren Platz und ermöglicht eine hohe Packungsdichte.
- Hohe Strombelastbarkeit für 1,5 mm²: Trotz ihrer Kompaktheit ist die Klemme für die sichere Führung von Strömen ausgelegt, die für Leiter mit 1,5 mm² Querschnitt typisch sind, was eine breite Anwendbarkeit gewährleistet.
- Robuste Materialauswahl: Gefertigt aus hochwertigen Kunststoffen und beständigen Kontaktmaterialien, widersteht die Klemme Umwelteinflüssen und sorgt für eine langlebige Performance.
- Fehlervermeidung durch einfache Handhabung: Die klare Struktur und die intuitive Bedienung des Drückers minimieren das Risiko von Verdrahtungsfehlern, was zu einer erhöhten Systemzuverlässigkeit führt.
Technische Spezifikationen und Materialcharakteristika
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller | WAGO |
| Modellbezeichnung | 2086-1123 |
| Produkttyp | THR-Leiterplattenklemme mit Drücker |
| Anschlussquerschnitt (min./max.) | 1,5 mm² |
| Polanzahl | 3-polig |
| Anschlusstechnik | CAGE CLAMP® Spring Connection Technology |
| Montageart | Durchsteckmontage (THR – Through-Hole Reflow) |
| Betriebstemperatur (typisch) | -40 °C bis +105 °C (abhängig von Umgebungsbedingungen und Leiterquerschnitt) |
| Isolationsmaterial | Hochwertiger Thermoplast, schwer entflammbar gemäß UL 94 V-0 |
| Kontaktmaterial | Verzinnte Kupferlegierung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Farbe | Grau (Standard für Elektronikkomponenten, zur besseren Unterscheidung) |
| Nennspannung (abhängig von Normen und Anwendung) | Entwickelt für Standard-Industriespannungen, genaue Werte entnehmen Sie bitte dem Datenblatt |
| Nennstrom (abhängig von Normen und Anwendung) | Ausgelegt für die Anforderungen von 1,5 mm² Leitern in typischen Elektronikanwendungen |
| Einsatzgebiete | Industrielle Automatisierung, Gebäudetechnik, Mess- und Regeltechnik, Energieverteilung, Beleuchtungssysteme, IoT-Geräte. |
Die Vorteile der CAGE CLAMP® Technologie mit Drücker
Die WAGO 2086-1123 repräsentiert die Weiterentwicklung der bewährten CAGE CLAMP®-Technologie, ergänzt um einen intuitiven Drücker. Diese Kombination eliminiert die Notwendigkeit von Spezialwerkzeugen zur Verdrahtung. Der Anwender führt einfach den abisolierten Leiter ein; der integrierte Drücker sorgt für eine sichere, federbasierte Klemmung. Dies reduziert nicht nur die Installationszeit signifikant, sondern minimiert auch das Risiko von Beschädigungen am Leiter oder an der Klemme selbst. Im Gegensatz zu Schraubklemmen, die sich durch Vibrationen lockern können, bietet die WAGO-Lösung eine konstante und zuverlässige Kontaktkraft, die über die gesamte Lebensdauer des Geräts Bestand hat. Die THR-Konstruktion ermöglicht es, dass die Klemme während des Reflow-Lötens auf der Leiterplatte fixiert bleibt und so die Integration in automatisierte Fertigungsprozesse ermöglicht. Dies unterscheidet sie grundlegend von herkömmlichen Klemmen, die oft nachträglich montiert werden müssen.
Anwendungsbereiche: Wo Zuverlässigkeit zählt
Die WAGO 2086-1123 THR-Leiterplattenklemme ist prädestiniert für eine Vielzahl von anspruchsvollen Anwendungen, bei denen eine sichere und schnelle elektrische Verbindung unerlässlich ist. Ihre robuste Konstruktion und die hohe Zuverlässigkeit der CAGE CLAMP®-Technologie machen sie zur ersten Wahl in der industriellen Automatisierung, wo Störanfälligkeit keine Option ist. In der Gebäudetechnik, beispielsweise bei intelligenten Beleuchtungssystemen oder Heizungs-, Lüftungs- und Klimatechnik (HLK), sorgt sie für stabile Verbindungen, die langlebigen Betrieb garantieren. Auch in der Mess- und Regeltechnik, wo präzise Signalführung kritisch ist, spielt sie ihre Stärken aus. Die THR-Fähigkeit eröffnet zudem neue Möglichkeiten im Bereich der Prototypenentwicklung und bei der schnellen Bestückung von Leiterplatten für Kleinserienfertigung. Für Hersteller von Energiemanagementsystemen und erneuerbaren Energien, wie z.B. in Solarwechselrichtern oder Batteriespeichersystemen, bietet die Klemme die nötige Sicherheit und Effizienz.
FAQ – Häufig gestellte Fragen zu WAGO 2086-1123 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 3-polig
Kann ich mit der WAGO 2086-1123 auch massive und flexible Leiter mit unterschiedlichen Querschnitten verwenden?
Die WAGO 2086-1123 ist primär für massive und eindrähtige flexible Leiter mit einem Querschnitt von bis zu 1,5 mm² konzipiert. Für mehrdrähtige feindrähtige Leiter wird die Verwendung von Aderendhülsen empfohlen, um eine sichere und zuverlässige Kontaktierung zu gewährleisten.
Welche Vorteile bietet die THR-Fähigkeit gegenüber herkömmlichen THT-Klemmen?
Die THR-Fähigkeit (Through-Hole Reflow) ermöglicht es der Klemme, den Lötprozess auf der Leiterplatte gemeinsam mit anderen Bauteilen zu durchlaufen. Dies vereinfacht den Fertigungsprozess erheblich, da die Klemme nicht separat angelötet werden muss. Sie ist für die hohen Temperaturen des Reflow-Lötens ausgelegt und bleibt während des gesamten Prozesses stabil.
Wie wird die elektrische Verbindung mit dem integrierten Drücker gelöst?
Um einen Leiter zu lösen, betätigen Sie den integrierten Drücker mit einem geeigneten Werkzeug (z.B. ein kleiner Schraubendreher oder ein Prüfstecker). Dies öffnet die CAGE CLAMP® und gibt den Leiter frei. Dies ist ein entscheidender Vorteil gegenüber reinen Einsteckklemmen, die oft schwer zu lösen sind.
Ist die WAGO 2086-1123 für den Einsatz in feuchten oder korrosiven Umgebungen geeignet?
Die Klemme ist aus hochwertigen, korrosionsbeständigen Materialien gefertigt und für den Einsatz in industriellen Umgebungen konzipiert. Für extrem feuchte oder korrosive Umgebungen sollten jedoch zusätzliche Schutzmaßnahmen oder speziell dafür ausgelegte Komponenten in Betracht gezogen werden. Die genauen Umgebungsbedingungen sind den technischen Datenblättern zu entnehmen.
Welche maximalen Strom- und Spannungsbelastungen kann die Klemme sicher verarbeiten?
Die Nennstrom- und Spannungsangaben hängen von verschiedenen Faktoren ab, einschließlich der Umgebungsbedingungen, der Leiterbeschaffenheit und den geltenden Normen. Die Klemme ist für die typischen Anforderungen von 1,5 mm² Leitern in Elektronikanwendungen ausgelegt. Detaillierte und verbindliche Angaben entnehmen Sie bitte dem offiziellen Datenblatt von WAGO.
Wie unterscheidet sich die WAGO 2086-1123 von Standard-Lötanschlüssen?
Die Hauptunterschiede liegen in der Montagefreundlichkeit und der Flexibilität. Lötanschlüsse erfordern Lötwerkzeuge und -kenntnisse, sind permanent und lassen sich nicht ohne Beschädigung lösen. Die WAGO Klemme mit Drücker ermöglicht eine werkzeuglose, wieder lösbare und vibrationssichere Verbindung, die deutlich schneller zu realisieren ist und Fehlerquellen durch mangelhafte Lötstellen vermeidet.
Welche Art von Leitern können genau angeschlossen werden?
Diese Klemme ist optimiert für den Anschluss von eindrähtigen und mehrdrähtigen flexiblen Leitern mit einem Querschnitt von bis zu 1,5 mm². Bei mehrdrähtigen Leitern wird die Verwendung von Aderendhülsen empfohlen, um die Zuverlässigkeit der Verbindung zu maximieren und die Leiterenden zu schützen.
