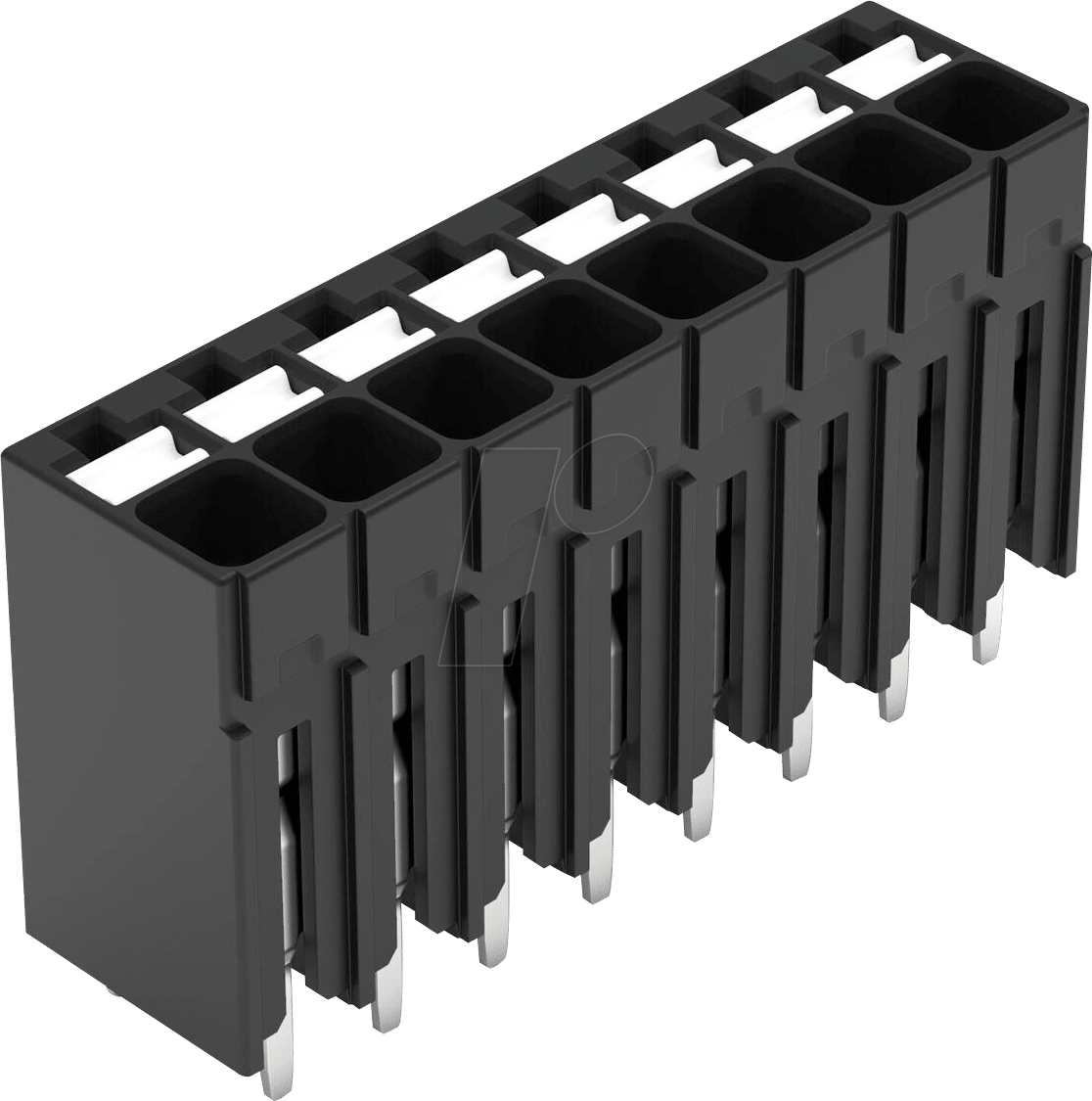

WAGO 2086-1108 – THR-Leiterplattenklemme für präzise Verbindungen
Die WAGO 2086-1108 THR-Leiterplattenklemme mit Drücker ist die ideale Lösung für Ingenieure, Entwickler und Montageprofis, die eine zuverlässige, zeitsparende und platzsparende Verbindungstechnik für Leiterplattenapplikationen benötigen. Sie löst das Problem der umständlichen und fehleranfälligen Lötverbindungen und ermöglicht eine schnelle, werkzeuglose Verdrahtung, die sich nahtlos in den automatisierten Fertigungsprozess integrieren lässt. Speziell für den Einsatz in der modernen Elektronikfertigung konzipiert, bietet sie eine herausragende Performance in anspruchsvollen Umgebungen.
Überlegene Verbindungstechnik für Ihre Elektronikprojekte
Die WAGO 2086-1108 hebt sich durch ihre fortschrittliche Technologie und durchdachte Konstruktion von herkömmlichen Lötverbindungen oder einfacheren Klemmsystemen ab. Der integrierte Drücker ermöglicht ein einfaches und sicheres Einführen der Leiter, ohne dass zusätzliche Werkzeuge benötigt werden, was die Montagezeit erheblich reduziert und die Fehlerquote minimiert. Diese Push-in-Verbindungstechnologie von WAGO garantiert eine konstant hohe Kontaktkraft und Vibrationssicherheit, auch unter extremen Bedingungen. Im Gegensatz zu Lötverbindungen, die eine präzise Temperaturkontrolle und Erfahrung erfordern und anfällig für thermische Belastungen sind, bietet die 2086-1108 eine sofortige und sichere mechanische Verbindung, die sich wiederholt lösen und wiederherstellen lässt, ohne an Qualität zu verlieren.
Präzision und Zuverlässigkeit für höchste Ansprüche
Diese THR-Leiterplattenklemme wurde entwickelt, um den wachsenden Anforderungen in der Automobilindustrie, der Industrieautomation, der Beleuchtungstechnik und vielen weiteren Sektoren gerecht zu werden, in denen Zuverlässigkeit und Effizienz entscheidend sind. Die Möglichkeit zur Durchsteckmontage (Through-Hole Reflow, THR) erlaubt die Integration in den Wellenlötprozess, was den gesamten Fertigungsprozess optimiert und Kosten senkt.
Leistungsstarke Vorteile der WAGO 2086-1108
- Werkzeuglose Verdrahtung: Der innovative Drücker-Mechanismus ermöglicht ein schnelles und einfaches Stecken von massiven und feindrähtigen Leitern mit Aderendhülse, was die Montagezeit drastisch verkürzt.
- Herausragende Kontaktqualität: Die bewährte PUSH WIRE®-Anschlusstechnik von WAGO sorgt für eine sichere und dauerhaft niederohmige elektrische Verbindung, die gegen Vibrationen und Temperaturschwankungen unempfindlich ist.
- Platzsparende Bauform: Die kompakte Bauweise ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was besonders in Anwendungen mit begrenztem Bauraum von Vorteil ist.
- Geeignet für THR-Prozesse: Die Klemme ist für das Durchsteck-Reflow-Löten (THR) optimiert und kann somit direkt auf der Leiterplatte verbaut und mitgelötet werden, was den Automatisierungsgrad erhöht und zusätzliche Montageschritte überflüssig macht.
- Hohe Stromtragfähigkeit: Trotz ihrer kompakten Abmessungen unterstützt die Klemme eine Strombelastbarkeit von bis zu 10 A (abhängig von Leiterquerschnitt und Umgebungstemperatur), was für viele elektronische Schaltungen ausreichend ist.
- Vielseitige Anwendung: Ideal für den Einsatz in Steuerungs- und Regelungstechnik, Mess- und Regelungstechnik, Stromversorgungen, Beleuchtungssystemen und vielen weiteren Embedded-Systemen.
- Robuste Konstruktion: Gefertigt aus hochwertigen Kunststoffen und Metallen, bietet die Klemme eine lange Lebensdauer und Zuverlässigkeit unter anspruchsvollen Umgebungsbedingungen.
Produktspezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | THR-Leiterplattenklemme |
| Hersteller | WAGO |
| Modellnummer | 2086-1108 |
| Anzahl der Anschlüsse | 8-polig |
| Leiterquerschnitt (min.) | 0,5 mm² |
| Leiterquerschnitt (max.) | 1,5 mm² |
| Leiterart | Massivleiter, feindrähtig mit/ohne Aderendhülse |
| Anschlusstechnik | PUSH WIRE® mit Drücker |
| Montageart | Durchsteckmontage (THR), Lötbar |
| Nennspannung | 320 V |
| Nennstrom | 10 A |
| Schutzart (unmontiert) | IP20 |
| Gehäusematerial | Hochtemperatur-Kunststoff (PA GF) |
| Farbe | Grün |
| Betriebstemperatur (Umgebung) | -40 °C bis +105 °C |
| Verschmutzungsgrad | 2 |
| Isolationsgruppe | II |
| Anwendungstemperatur (max.) | 105 °C (für Leiter und Umgebung) |
Technische Details und Konstruktionsmerkmale
Die WAGO 2086-1108 ist präzise gefertigt, um eine maximale Leistung und Langlebigkeit zu gewährleisten. Das Gehäusematerial besteht aus einem hochtemperaturbeständigen Kunststoff (Polyamid, glasfaserverstärkt), der den Anforderungen des Reflow-Lötprozesses problemlos standhält und auch bei erhöhten Betriebstemperaturen formstabil bleibt. Die Farbgebung in Grün dient der Kennzeichnung und erleichtert die Übersichtlichkeit bei der Montage und Wartung.
Die Kernkomponente der Klemme ist der Drücker-Mechanismus, der eine einfache und sichere Einführung des Leiters ermöglicht. Dieser Drücker betätigt einen federbelasteten Klemmkörper, der den Leiter fest und zuverlässig fixiert. Die PUSH WIRE®-Technologie steht für eine niederohmige und vibrationsfeste Kontaktierung, die über viele Zyklen hinweg stabil bleibt. Im Gegensatz zu Schraubklemmen, bei denen Schrauben nachziehen kann, sorgt die Federkraft für einen konstanten Anpressdruck.
Die 8-polige Ausführung erlaubt die gleichzeitige Verdrahtung mehrerer Signale oder Leistungsadern auf engstem Raum. Mit einem Leiterquerschnittsbereich von 0,5 mm² bis 1,5 mm² deckt die Klemme die gängigsten Drahtstärken für eine Vielzahl von Anwendungen ab. Die Nennspannung von 320 V und die Nennstromstärke von 10 A qualifizieren sie für den Einsatz in zahlreichen Niederspannungsanwendungen.
Die Montage als THR-Komponente bedeutet, dass die Klemme durch die Bohrlöcher auf der Leiterplatte gesteckt und anschließend im Wellenlötofen mit der Platine verbunden wird. Dies ist ein entscheidender Vorteil für die industrielle Fertigung, da es den Automatisierungsgrad erhöht und den Prozess vereinfacht. Die Klemme kann danach wie eine feste Lötverbindung betrachtet werden, bietet aber die Flexibilität, den Leiter bei Bedarf einfach durch Betätigen des Drückers wieder zu lösen und neu zu verdrahten.
Einsatzgebiete und Anwendungsbereiche
Die WAGO 2086-1108 THR-Leiterplattenklemme ist ein vielseitiges Bauteil, das sich durch seine Zuverlässigkeit und einfache Handhabung in diversen Branchen bewährt hat:
- Industrielle Automatisierung: Zur Verdrahtung von Sensoren, Aktoren, Steuerungen und Bussystemen auf Leiterplatten in industriellen Steuerungseinheiten.
- Automobilindustrie: Einsatz in Bordelektronikmodulen, Infotainmentsystemen und Sensorik, wo Platz, Vibrationsfestigkeit und Zuverlässigkeit entscheidend sind.
- Beleuchtungstechnik: Integration in LED-Treiber, Steuergeräte für intelligente Beleuchtungssysteme und Leuchtenkonstruktionen.
- Gebäudetechnik: Für die Verdrahtung von Smart-Home-Komponenten, Heizungs-, Lüftungs- und Klimatechnik-Steuerungen.
- Medizintechnik: In Geräten, bei denen eine zuverlässige und sichere Verbindungstechnik unter Einhaltung strenger Normen gefordert ist.
- Energieversorgung: Zur Verdrahtung von Netzteilen, Konvertern und Modulen in der Leistungselektronik.
- Allgemeine Elektronikentwicklung: Als flexible und effiziente Verbindungslösung in Prototypen und Kleinserien.
FAQ – Häufig gestellte Fragen zu WAGO 2086-1108 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 8-polig
Kann die WAGO 2086-1108 auch für feindrähtige Leiter ohne Aderendhülse verwendet werden?
Ja, die Klemme ist für massivdrahtige Leiter sowie für feindrähtige Leiter sowohl mit als auch ohne Aderendhülse ausgelegt. Bei der Verwendung von feindrähtigen Leitern ohne Aderendhülse ist auf eine fachgerechte Abisolierung und ein sauberes Einstecken zu achten, um einen sicheren Kontakt zu gewährleisten.
Welchen maximalen Leiterquerschnitt unterstützt die Klemme?
Die Klemme unterstützt einen maximalen Leiterquerschnitt von 1,5 mm².
Ist die Klemme für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die Standardausführung der WAGO 2086-1108 ist nicht speziell für explosionsgefährdete Bereiche zertifiziert. Für solche Anwendungen sind spezielle ATEX-konforme Komponenten erforderlich.
Wie oft kann die Leiter mit der Klemme verbunden und getrennt werden?
Die PUSH WIRE®-Anschlusstechnik von WAGO ist für eine hohe Anzahl von Wiederanschlüssen ausgelegt, ohne die Kontaktqualität signifikant zu beeinträchtigen. In der Praxis können zehntausende von Anschlüssen erreicht werden, abhängig von den Umgebungsbedingungen und der Sorgfalt bei der Handhabung.
Welche Vorteile bietet die THR-Montage gegenüber traditionellen Lötverbindungen?
Die THR-Montage integriert die Verbindungstechnik direkt in den Reflow-Lötprozess, was den Automatisierungsgrad erhöht, die Prozesskosten senkt und die Fehlerquote im Vergleich zum manuellen oder Wellenlöten von einzelnen Drähten reduziert. Zudem ist die Verbindung mechanisch sicherer und kann bei Bedarf werkzeuglos gelöst werden, was bei festen Lötverbindungen nicht möglich ist.
Was bedeutet die Nennspannung von 320 V in der Praxis?
Die Nennspannung von 320 V gibt die maximale Spannungsdifferenz an, die zwischen zwei benachbarten Anschlüssen oder zwischen einem Anschluss und der Erde sicher überschritten werden darf, ohne die Isolationsfähigkeit der Klemme zu gefährden. Sie ist ein wichtiger Parameter zur Auswahl der richtigen Klemme für die vorgesehene Anwendung im Hinblick auf die elektrische Sicherheit.
Welche Art von Strom kann die Klemme leiten?
Die Klemme ist für die Leitung von Gleichstrom (DC) und Wechselstrom (AC) bis zur Nennstromstärke von 10 A ausgelegt. Sie ist für allgemeine Niederspannungsanwendungen konzipiert, bei denen diese Stromstärke nicht überschritten wird.
