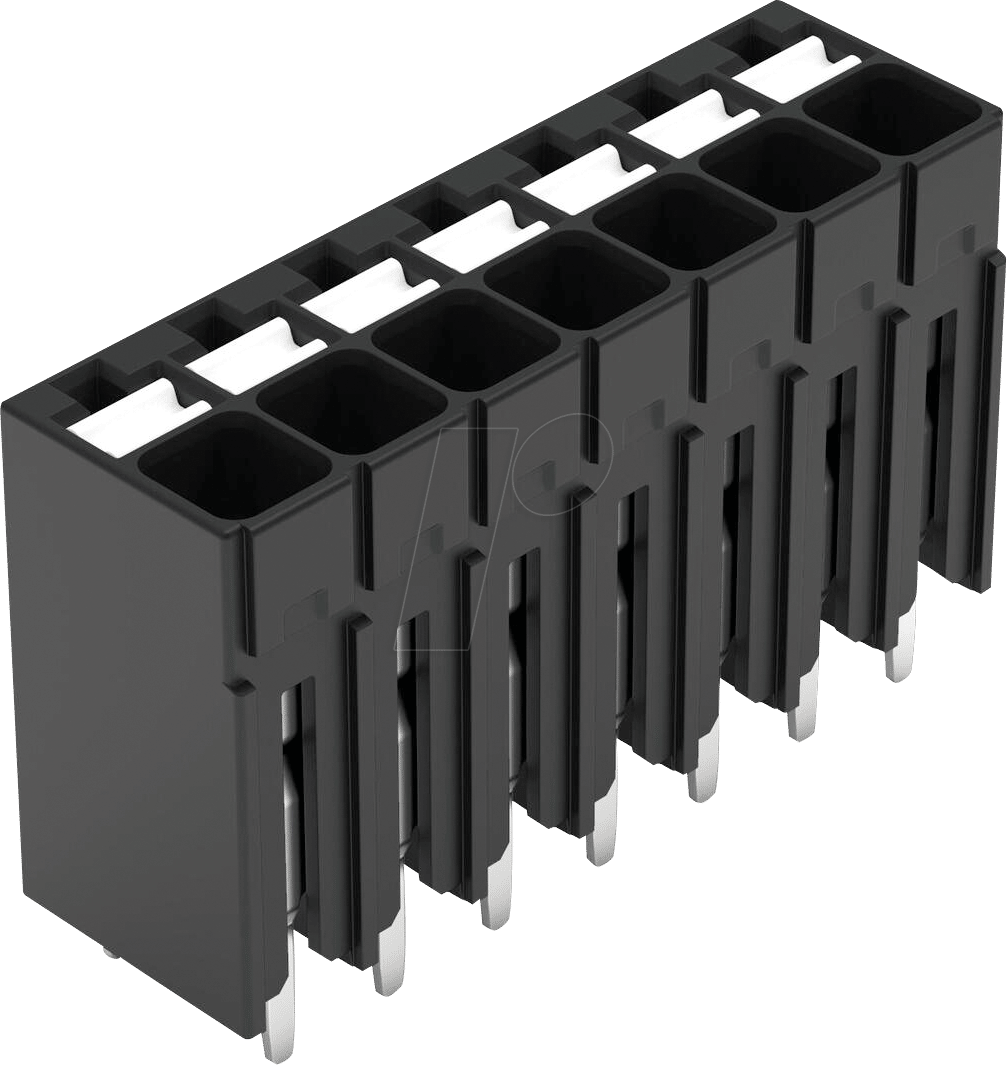

Optimale Verbindungen für anspruchsvolle Elektronikprojekte: Die WAGO 2086-1107 THR-Leiterplattenklemme
Für Ingenieure und Elektronikentwickler, die höchste Zuverlässigkeit und Effizienz bei der Leiterplattenbestückung suchen, bietet die WAGO 2086-1107 THR-Leiterplattenklemme mit ihrem integrierten Drücker eine intelligente Lösung. Diese 7-polige Klemme ermöglicht die schnelle und sichere Verdrahtung von Litzen bis zu 1,5 mm², und das dank des THR-Verfahrens (Through-Hole Reflow) direkt im Wellen- oder Reflow-Lötprozess.
Überlegene Technologie für Ihre Leiterplatten
Die WAGO 2086-1107 setzt neue Maßstäbe in puncto Anschlusskomfort und Prozesssicherheit. Im Gegensatz zu herkömmlichen Lötanschlüssen, die manuelles Löten erfordern und fehleranfälliger sind, integriert diese Klemme den Anschluss direkt in den automatisierten Lötprozess. Der integrierte Betätigungsdrücker ermöglicht eine werkzeuglose Verdrahtung, was Zeit und Kosten spart und die Fehlerquote minimiert. Dies macht sie zur idealen Wahl für Serienfertigung und Prototypen, bei denen Schnelligkeit und Präzision unerlässlich sind.
Konstruktionsmerkmale und Vorteile der WAGO 2086-1107
- Werkzeuglose Anschluss-Technologie: Der integrierte Betätigungsdrücker erlaubt das einfache Einführen von Litzen ohne zusätzliches Werkzeug. Dies beschleunigt den Montageprozess signifikant und reduziert das Risiko von Beschädigungen an den Litzen.
- THR-Kompatibilität für effiziente Fertigung: Durch die Eignung für das Through-Hole Reflow-Lötverfahren kann die Klemme direkt auf der Leiterplatte verlötet werden. Dies eliminiert separate Bestückungsschritte und optimiert den Fertigungsfluss, besonders in Kombination mit dem Wellenlöt- oder Reflow-Prozess.
- Hohe Strombelastbarkeit und Anschlussvielfalt: Mit einer Nennstromstärke von 16 A und der Fähigkeit, Litzen bis 1,5 mm² sicher aufzunehmen, ist diese Klemme für eine breite Palette von Anwendungen geeignet. Die 7-polige Ausführung ermöglicht die gleichzeitige Verdrahtung mehrerer Signale oder Stromkreise.
- Robuste Bauweise für Langlebigkeit: Gefertigt aus hochwertigen Materialien, die für ihre Beständigkeit gegenüber thermischen und mechanischen Belastungen bekannt sind, garantiert die WAGO 2086-1107 eine lange Lebensdauer und zuverlässige Funktion, auch unter anspruchsvollen Umgebungsbedingungen.
- Kompaktes Design für platzsparende Integration: Das durchdachte Design der Klemme ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was insbesondere bei kompakten elektronischen Geräten von Vorteil ist.
- Sicherheit und Zuverlässigkeit durch bewährte WAGO-Technologie: Die CAGE CLAMP®-Anschlusstechnik, die in vielen WAGO-Produkten zum Einsatz kommt, steht für sichere und dauerhaft kontaktierende Verbindungen, die Vibrationen und Temperaturschwankungen standhalten.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modell | 2086-1107 |
| Typ | THR-Leiterplattenklemme |
| Anschlussart | Steckklemme mit Drücker |
| Polzahl | 7 |
| Anschlussquerschnitt (Litze) | 0,08 mm² – 1,5 mm² |
| Nennspannung | Bis zu 320 V |
| Nennstrom | Bis zu 16 A |
| Lötverfahren | THR (Through-Hole Reflow) |
| Farbe | Grün |
| Gehäusematerial | Hochleistungskunststoff, halogenfrei (entspricht UL94 V-0) |
| Betriebstemperatur | -40 °C bis +85 °C |
Anwendungsbereiche der WAGO 2086-1107 THR-Leiterplattenklemme
Die Vielseitigkeit der WAGO 2086-1107 THR-Leiterplattenklemme eröffnet zahlreiche Einsatzmöglichkeiten in verschiedensten Industriezweigen. Ihre Fähigkeit, direkt im Lötprozess integriert zu werden und eine schnelle, werkzeuglose Verdrahtung zu ermöglichen, macht sie prädestiniert für Anwendungen, bei denen Effizienz und Zuverlässigkeit im Vordergrund stehen.
- Automobilindustrie: Von Bordelektronik über Sensorik bis hin zu Steuergeräten – die kompakte Bauweise und die vibrationsbeständigen Anschlüsse eignen sich hervorragend für die anspruchsvollen Umgebungsbedingungen im Fahrzeug.
- Industrieautomation: Steuerungs- und Überwachungssysteme, Sensorik-Anbindungen, Signalverteiler und dezentrale Peripheriegeräte profitieren von der schnellen Montage und der robusten Verbindungstechnologie.
- Energie- und Gebäudetechnik: In intelligenten Gebäudesystemen, Beleuchtungssteuerungen, Sicherheitstechnik und Energiemanagementsystemen ermöglicht die Klemme eine effiziente und sichere Signal- und Leistungsübertragung.
- Medizintechnik: Bei der Entwicklung von medizinischen Geräten, Diagnoseinstrumenten und Laborautomatisierungssystemen ist die hohe Zuverlässigkeit, die leichte Reinigbarkeit und die bewährte WAGO-Qualität entscheidend.
- Telekommunikation und Netzwerktechnik: In Routern, Switches, Basisstationen und anderen Netzwerkkomponenten sorgt die präzise Signalübertragung für eine stabile Konnektivität.
- Konsumerelektronik: Auch in hochwertigen Haushaltsgeräten, Unterhaltungselektronik und Smart-Home-Anwendungen findet die Klemme aufgrund ihrer Zuverlässigkeit und ihres Designs Anwendung.
FAQ – Häufig gestellte Fragen zu WAGO 2086-1107 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 7-polig
Was bedeutet THR bei der WAGO 2086-1107?
THR steht für Through-Hole Reflow. Dies bedeutet, dass die Klemme durch die Bohrlöcher auf der Leiterplatte gesteckt und anschließend gemeinsam mit den anderen Bauteilen im Reflow-Lötbad oder im Wellenlöten verlötet wird. Dies integriert den Anschluss direkt in den automatisierten Bestückungsprozess.
Ist die WAGO 2086-1107 mit jedem Lötverfahren kompatibel?
Die Klemme ist speziell für THR-kompatible Lötverfahren wie Wellenlöten und Reflow-Löten konzipiert. Sie ist nicht für das manuelle Handlöten gedacht, da die Löttemperatur und die Einwirkzeit im automatisierten Prozess für eine sichere Verbindung erforderlich sind.
Wie wird die Litze in die WAGO 2086-1107 angeschlossen?
Der Anschluss erfolgt werkzeuglos über den integrierten Betätigungsdrücker. Durch das einfache Eindrücken des Drückers öffnet sich die Klemme, und die abisolierte Litze kann eingeführt werden. Lässt man den Drücker los, wird die Litze sicher und dauerhaft kontaktiert.
Welche Arten von Leitern kann die Klemme aufnehmen?
Die WAGO 2086-1107 ist für den Anschluss von eindrähtigen und feindrähtigen Litzen mit Aderendhülse im Querschnittsbereich von 0,08 mm² bis 1,5 mm² ausgelegt. Die Verwendung von Litzen ohne Aderendhülse ist bei feindrähtigen Leitern nicht für jede Anwendung und jeden Querschnitt empfohlen.
Ist die Klemme auch für anspruchsvolle Umgebungen geeignet?
Ja, die Klemme ist aus einem robusten, halogenfreien Hochleistungskunststoff gefertigt und für einen Betriebstemperaturbereich von -40 °C bis +85 °C ausgelegt. Dies macht sie beständig gegenüber vielen Umwelteinflüssen, die in industriellen Anwendungen auftreten können.
Kann die Verbindung mit der WAGO 2086-1107 wieder gelöst werden?
Die Verbindung ist als dauerhaft vorgesehen. Um die Litze zu lösen, muss der Betätigungsdrücker erneut betätigt werden, um die Klemmkraft aufzuheben. Dies ermöglicht bei Bedarf ein einfaches Austauschen oder Nachrüsten von Leitern.
Wo finde ich weitere technische Daten und Zulassungen für die WAGO 2086-1107?
Ausführliche technische Datenblätter, Konformitätserklärungen und relevante Zulassungen finden Sie auf der offiziellen WAGO-Website sowie in den Produktdetailseiten bei autorisierten Fachhändlern wie Lan.de.
