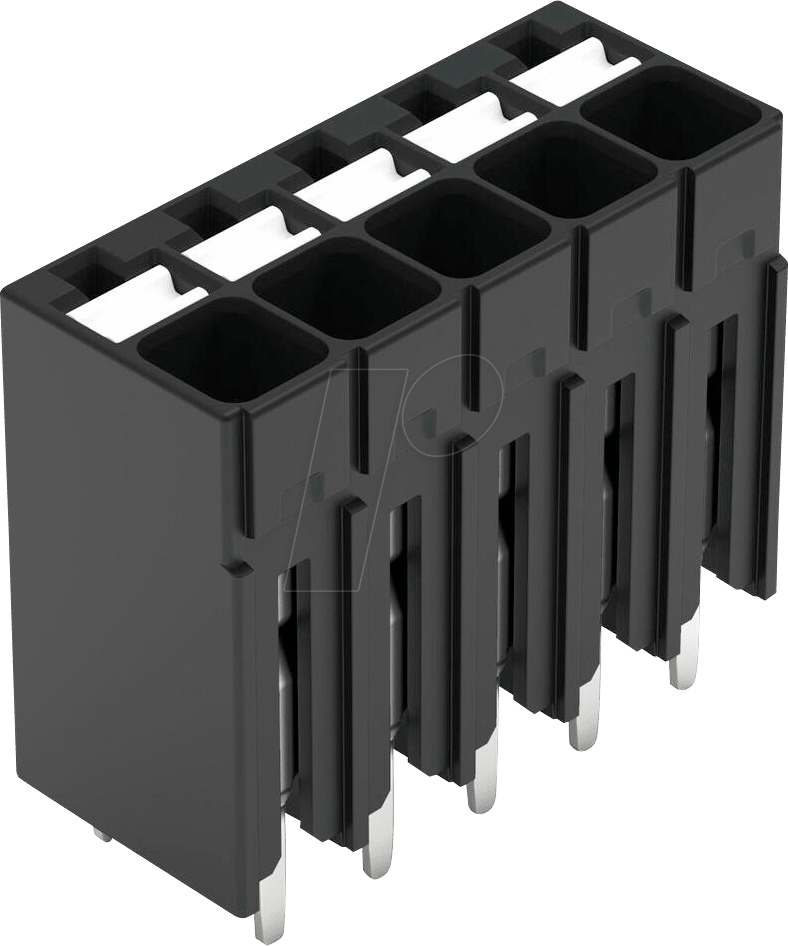

Zuverlässige Verbindungen für Ihre Elektronikprojekte: WAGO 2086-1106 THR-Leiterplattenklemme
Für Entwickler und Techniker, die auf höchste Zuverlässigkeit und einfache Handhabung bei der Leiterplattenbestückung angewiesen sind, bietet die WAGO 2086-1106 THR-Leiterplattenklemme mit integriertem Drücker die ideale Lösung. Dieses präzisionsgefertigte Bauteil ermöglicht eine schnelle und sichere elektrische Verbindung von Drähten mit einem Querschnitt von bis zu 1,5 mm² direkt auf der Leiterplatte, und das ohne zusätzliches Werkzeug für das Abisolieren und Verdrillen.
Maximale Effizienz und Sicherheit durch innovative WAGO Technologie
Die WAGO 2086-1106 zeichnet sich durch ihre fortschrittliche CAGE CLAMP®-Technologie aus, die eine dauerhaft sichere und vibrationsfeste elektrische Verbindung gewährleistet. Der integrierte Drücker ermöglicht ein einfaches und schnelles Stecken von abisolierten Drähten. Dies reduziert die Montagezeit signifikant und minimiert Fehlerquellen, die bei traditionellen Verbindungsmethoden auftreten können. Für Anwendungen, die eine hohe Packungsdichte und prozesssichere Lötverfahren erfordern, ist diese THR (Through-Hole Reflow) Variante die überlegene Wahl. Sie ist für den Einsatz in automatisierten Bestückungsprozessen optimiert und hält den thermischen Belastungen des Reflow-Lötens stand. Im Vergleich zu Standard-Schraubklemmen entfällt das Risiko des Lockerwerdens durch Vibrationen oder Temperaturschwankungen, was die Langlebigkeit und Zuverlässigkeit Ihrer elektronischen Schaltungen erhöht.
Technische Spezifikationen und herausragende Eigenschaften
Die WAGO 2086-1106 THR-Leiterplattenklemme ist für anspruchsvolle Umgebungen konzipiert und erfüllt höchste Qualitätsstandards. Ihre robuste Bauweise und die sorgfältige Auswahl der Materialien garantieren eine lange Lebensdauer und zuverlässige Funktion auch unter widrigen Bedingungen.
| Merkmal | Beschreibung |
|---|---|
| Produktname | WAGO 2086-1106 THR-Leiterplattenklemme |
| Anzahl der Pole | 6-polig |
| Anschlussart | Drücker, federkraftgestützt (CAGE CLAMP®-Technologie) |
| Maximaler Leiterquerschnitt | 1,5 mm² |
| Montageart | THR (Through-Hole Reflow) – Lötbar |
| Gehäusematerial | Hochtemperaturbeständiger Kunststoff, optimiert für Reflow-Lötprozesse. Bietet hervorragende elektrische Isolation und mechanische Stabilität. |
| Kontaktmaterial | Hochleitfähige Kupferlegierung mit Oberflächenveredelung zur Korrosionsbeständigkeit und optimalen Stromübertragung. |
| Elektrische Nennwerte | Konzipiert für typische Leiterplattenanwendungen im Niederspannungsbereich. Spezifische Nennstrom- und Nennspannungsangaben sind im separaten Datenblatt zu finden und an die jeweilige Applikation anzupassen. |
| Umgebungsbedingungen | Geeignet für einen weiten Temperaturbereich, was den Einsatz in diversen industriellen und kommerziellen Umgebungen ermöglicht. Die THR-Bauweise unterstützt die Zuverlässigkeit bei erhöhten Umgebungstemperaturen. |
Vorteile der WAGO 2086-1106 auf einen Blick
- Werkzeuglose Verdrahtung: Der integrierte Drücker ermöglicht das einfache Stecken abisolierter Drähte ohne zusätzliche Werkzeuge, was Montagezeit und Kosten spart.
- Prozesssicherheit: Speziell für THR-Lötverfahren entwickelt, gewährleistet diese Klemme eine sichere und dauerhafte Verbindung auch nach dem Reflow-Lötprozess.
- Vibrationssicherheit: Die CAGE CLAMP®-Technologie sorgt für eine spielfreie und vibrationsbeständige Verbindung, die sich nicht von selbst löst.
- Hohe Packungsdichte: Das kompakte Design ermöglicht eine effiziente Nutzung des Bauraums auf der Leiterplatte.
- Zuverlässigkeit: Hochwertige Materialien und präzise Fertigung garantieren eine lange Lebensdauer und Betriebssicherheit Ihrer Schaltungen.
- Vereinfachte Fehlersuche: Die klare und eindeutige Verbindungstechnik erleichtert die Fehlersuche und Wartung.
Anwendungsbereiche: Wo die WAGO 2086-1106 brilliert
Die WAGO 2086-1106 THR-Leiterplattenklemme ist prädestiniert für den Einsatz in einer Vielzahl von elektronischen Applikationen, bei denen eine zuverlässige und zeitsparende Verdrahtung auf der Leiterplatte gefordert ist. Dazu gehören insbesondere:
- Industrielle Automatisierung: Steuerungen, Sensoren und Aktoren in Produktionsanlagen, wo Vibrationen und wechselnde Umgebungsbedingungen an der Tagesordnung sind.
- Signal- und Datenübertragung: Sicherstellung stabiler Verbindungen in Kommunikationsgeräten und Netzwerkinfrastrukturen.
- Haushaltsgeräte: Integration in Küchengeräte, Klimaanlagen und andere elektronisch gesteuerte Haushaltsgeräte, die eine hohe Lebensdauer und Zuverlässigkeit erfordern.
- Beleuchtungstechnik: Effiziente und sichere Anbindung von LED-Treibern und Steuereinheiten in modernen Lichtsystemen.
- Medizintechnik: Einsatz in Geräten und Anlagen, bei denen höchste Anforderungen an Sicherheit und Zuverlässigkeit gestellt werden.
- Automobilindustrie: Verbindungen in Steuergeräten und Bordelektronik, die extremen Temperaturen und Vibrationen standhalten müssen.
Durch die Möglichkeit der Bestückung im Reflow-Lötprozess ist die Klemme ideal für die Massenproduktion und die Automatisierung von Fertigungsprozessen. Sie fügt sich nahtlos in bestehende Produktionslinien ein und optimiert den Workflow.
FAQ – Häufig gestellte Fragen zu WAGO 2086-1106 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 6-polig
Was bedeutet „THR“ bei dieser Leiterplattenklemme?
THR steht für „Through-Hole Reflow“. Dies bedeutet, dass die Klemme durch Bohrlöcher auf der Leiterplatte gesteckt und dann im Reflow-Lötprozess mit der Leiterplatte verbunden wird. Dies ist die Standardmethode für die automatische Bestückung von Leiterplatten in der modernen Elektronikfertigung.
Welche Art von Drähten kann ich mit der WAGO 2086-1106 verbinden?
Sie können massive und eindrähtige Leiter mit einem Querschnitt von bis zu 1,5 mm² verwenden. Der integrierte Drücker ermöglicht das einfache Einführen des abisolierten Drahtendes.
Ist diese Klemme für hohe Temperaturen geeignet?
Ja, die WAGO 2086-1106 ist speziell für den Einsatz im Reflow-Lötprozess konzipiert. Das Gehäusematerial ist hochtemperaturbeständig, um den Prozessanforderungen standzuhalten und eine zuverlässige Verbindung auch bei erhöhten Betriebstemperaturen zu gewährleisten.
Wie sicher ist die elektrische Verbindung mit der CAGE CLAMP®-Technologie?
Die CAGE CLAMP®-Technologie ist für ihre hohe Kontaktsicherheit und Vibrationsbeständigkeit bekannt. Die Federkraft klemmt den Draht sicher und dauerhaft ein, wodurch ein Lockerwerden der Verbindung durch Erschütterungen oder Temperaturschwankungen effektiv verhindert wird. Dies sorgt für eine langfristig zuverlässige elektrische Verbindung.
Kann ich diese Klemme auch für mehradrige oder feindrähtige Leiter verwenden?
Die WAGO 2086-1106 ist primär für eindrähtige Leiter (massive und einlitzige Drähte) bis 1,5 mm² ausgelegt. Für feindrähtige Leiter oder Leiter mit Aderendhülsen sind unter Umständen spezielle Konfigurationen oder andere WAGO Produktserien erforderlich. Bitte prüfen Sie die technischen Datenblätter für spezifische Kompatibilität.
Ist die Klemme für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die Eignung für explosionsgefährdete Bereiche hängt von der spezifischen Zertifizierung und den Umgebungsbedingungen ab. Die WAGO 2086-1106 selbst ist ein Standard-Bauteil für allgemeine Elektronikanwendungen. Für spezielle ATEX-Anforderungen sind separate Prüfungen und spezifische Produktvarianten notwendig.
Welche Vorteile bietet die 6-polige Ausführung gegenüber anderen Polzahlen?
Die 6-polige Ausführung ermöglicht die gleichzeitige Verbindung von bis zu sechs einzelnen Leitern auf einer Leiterplatte. Dies ist besonders vorteilhaft für komplexere Schaltungen, bei denen mehrere Signale oder Versorgungsleitungen auf engem Raum zusammengeführt werden müssen, was die Effizienz bei der Verdrahtung erhöht und den Platzbedarf auf der Leiterplatte reduziert.
