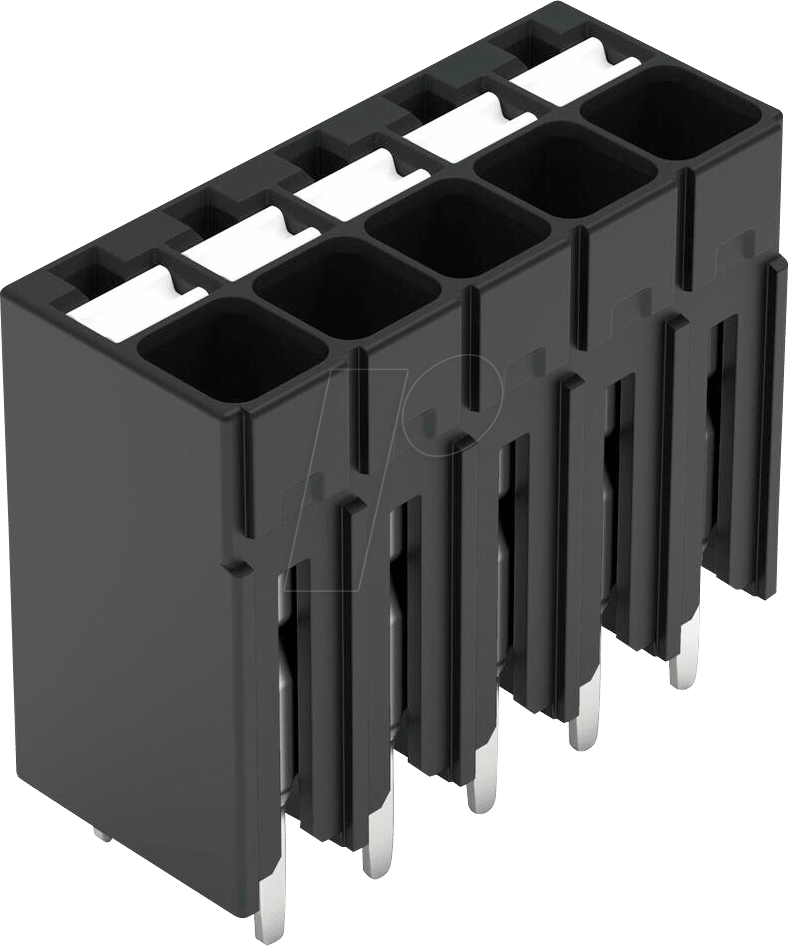

WAGO 2086-1105 – THR-Leiterplattenklemme: Präzise Verbindungstechnik für höchste Ansprüche
Die WAGO 2086-1105 THR-Leiterplattenklemme ist die ideale Lösung für Ingenieure, Entwickler und Techniker, die eine zuverlässige und effiziente Verbindungstechnik für SMD-Anwendungen auf Leiterplatten benötigen. Dieses 5-polige Steckverbindersystem mit integriertem Schnellanschluss für Drähte bis 1,5 mm² vereinfacht Montageprozesse erheblich und minimiert Fehlerquellen, was es zur überlegenen Wahl gegenüber herkömmlichen Lötverbindungen oder aufwändigeren Anschlussmethoden macht.
Revolutionäre Verbindungstechnik für die Elektronikfertigung
Die WAGO 2086-1105 THR-Leiterplattenklemme setzt neue Maßstäbe in der Verbindungstechnik für die Oberflächenmontage. Ihre innovative Konstruktion ermöglicht eine direkte Montage auf der Leiterplatte mittels Reflow-Lötverfahren, was den Herstellungsprozess optimiert und Kosten senkt. Der integrierte Schnellanschluss mit Betätigungsdrücker erlaubt ein werkzeugloses und sicheres Stecken von flexiblen und starren Leitern.
Herausragende Vorteile der WAGO 2086-1105 THR-Leiterplattenklemme
- Schnelle und werkzeuglose Verdrahtung: Der integrierte Drücker ermöglicht ein einfaches und sicheres Einstecken von Adern ohne Spezialwerkzeug, was die Montagezeit drastisch reduziert.
- Optimiert für THR-Prozesse: Die Klemme ist speziell für das Durchstecklöten (Through-Hole Reflow) konzipiert, was eine vollautomatische Bestückung und Lötung auf der Leiterplatte erlaubt.
- Hohe Kontaktsicherheit: Die bewährte CAGE CLAMP®-Technologie von WAGO gewährleistet eine dauerhaft sichere und vibrationsfeste elektrische Verbindung.
- Kompakte Bauform: Die 5-polige Ausführung bietet eine hohe Anschlussdichte auf kleinstem Raum, was besonders bei begrenzten Platzverhältnissen auf Leiterplatten von Vorteil ist.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen in der Automobilindustrie, Medizintechnik, Industrieautomation und Unterhaltungselektronik.
- Reduzierung von Fehlerquellen: Die eindeutige Polarität und der einfache Anschluss minimieren das Risiko von Verdrahtungsfehlern und Kurzschlüssen.
- Hohe Temperaturbeständigkeit: Ausgelegt für anspruchsvolle Umgebungsbedingungen und Temperaturen, die beim Reflow-Lötprozess auftreten.
- Geprüfte Qualität und Zuverlässigkeit: WAGO steht für höchste Qualitätsstandards, was sich in der Langlebigkeit und Zuverlässigkeit der Produkte widerspiegelt.
Technische Spezifikationen und Produktmerkmale
Die WAGO 2086-1105 THR-Leiterplattenklemme ist ein präzise gefertigtes Bauteil, das auf höchste Funktionalität und Zuverlässigkeit ausgelegt ist. Sie verbindet die Vorteile der bewährten WAGO-Anschlusstechnik mit den Anforderungen moderner SMD-Fertigungsprozesse.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modell | 2086-1105 |
| Anschlusstyp | THR-Leiterplattenklemme mit Drücker |
| Polanzahl | 5 |
| Leiterquerschnitt (flexibel/starr) | 0,2 mm² – 1,5 mm² |
| Nennspannung | 250 V (abhängig von Anwendung und Umgebung) |
| Nennstrom | 16 A (abhängig von Anwendung und Umgebung) |
| Farbe | Grün (typisch für diese Serie) |
| Montageart | THR (Through-Hole Reflow) – Lötbar auf Leiterplatte |
| Gehäusematerial | Hochtemperatur-Kunststoff, flammwidrig nach UL 94 V-0 |
| Kontaktmaterial | Kupferlegierung, oberflächenveredelt für geringen Übergangswiderstand |
| Max. Löttemperatur | Gemäß IPC/JEDEC J-STD-020, typischerweise > 260°C |
| Schutzart | Kein direkter Schutzgrad, Anwendungsabhängig |
| Betriebstemperaturbereich | -40 °C bis +105 °C (abhängig von Umgebungsbedingungen und Belastung) |
| Zulassungen | VDE, UL, CSA (typisch für WAGO-Produkte dieser Kategorie) |
| Besonderheiten | Integrierter Betätigungsdrücker für werkzeugloses Stecken |
Wichtige Einsatzgebiete für die WAGO 2086-1105
Die WAGO 2086-1105 THR-Leiterplattenklemme hat sich als unverzichtbares Bauteil in zahlreichen anspruchsvollen Elektronikanwendungen etabliert. Ihre Fähigkeit, sowohl hochfrequente Signale sicher zu übertragen als auch Leistungsströme zuverlässig zu führen, macht sie zur ersten Wahl für Entwickler, die Wert auf Präzision, Effizienz und Langlebigkeit legen.
- Industrieautomation: In Steuerungsgeräten, Signalverteilern und Sensorik-Anbindungen sorgt die Klemme für robuste und wartungsarme Verbindungen, die auch unter rauen Umgebungsbedingungen zuverlässig funktionieren. Die schnelle Verdrahtung unterstützt die Effizienz in der Schaltschrankverdrahtung.
- Automobilindustrie: Ob im Infotainment-System, in der Motorsteuerung oder in Fahrerassistenzsystemen – die kompakte Bauweise und die Vibrationsfestigkeit der WAGO-Klemmen sind hier entscheidende Vorteile. Die THR-Fähigkeit erlaubt eine integrierte Fertigung auf der Leiterplatte.
- Medizintechnik: Wo höchste Zuverlässigkeit und Hygiene gefordert sind, punktet die WAGO 2086-1105 mit ihren sicheren Kontakten und der leichten Reinigbarkeit. Die präzise Signalübertragung ist für diagnostische Geräte unerlässlich.
- Gebäudeautomation: In intelligenten Gebäudesteuerungen, Beleuchtungsmanagementsystemen und Sicherheitstechnik ermöglicht die Klemme eine flexible und skalierbare Vernetzung von Sensoren und Aktoren.
- Unterhaltungselektronik: In hochwertigen Audio-/Video-Geräten, aber auch in industriellen Displays und Anzeigetafeln, wird die Klemme für zuverlässige Signal- und Stromzuführungen eingesetzt.
- Energieerzeugung und -verteilung: In Schaltanlagen, Wechselrichtern und Überwachungssystemen sorgt die robuste Bauweise für eine sichere und langfristig stabile elektrische Verbindung.
- Test- und Messtechnik: In Prüfgeräten und Messaufbauten, wo präzise Signalintegrität gefordert ist, bietet die Klemme eine zuverlässige und fehlerfreie Anschlusstechnik.
Die Vorteile der CAGE CLAMP®-Technologie
Die in der WAGO 2086-1105 integrierte CAGE CLAMP®-Anschlusstechnik ist ein Synonym für sichere und zuverlässige elektrische Verbindungen. Diese proprietäre Technologie von WAGO bietet gegenüber herkömmlichen Schraubklemmen signifikante Vorteile, die sich direkt in der Leistung und Langlebigkeit der Endanwendung niederschlagen.
Das Kernstück der CAGE CLAMP®-Technologie ist die Federklemme, die durch eine integrierte, gezielte Kraft eine dauerhaft sichere Klemmung des Leiters gewährleistet. Selbst unter wechselnden Temperaturbedingungen, die zu thermischer Ausdehnung und Kontraktion führen können, behält die Feder ihre Klemmkraft. Dies verhindert ein Lockern der Verbindung, wie es bei Schraubverbindungen häufig vorkommt. Das Nachziehen von Schrauben, ein oft vergessener Wartungsschritt, entfällt somit vollständig. Die Kontaktfläche zwischen Leiter und Klemme ist durch die Federkraft maximiert, was zu einem sehr geringen Übergangswiderstand führt. Dies minimiert Energieverluste und Wärmeentwicklung, was besonders bei hohen Strömen oder in Anwendungen mit engen Temperaturbudgets entscheidend ist.
Der integrierte Betätigungsdrücker im Modell 2086-1105 vereinfacht die Handhabung zusätzlich. Er ermöglicht das werkzeuglose Lösen und Einstecken von Litzen. Ein einfaches Eindrücken des Drückers öffnet die Klemme, und nach dem Einführen des Leiters kehrt die Feder in ihre Ausgangsposition zurück und sichert den Leiter fest. Diese intuitive Bedienung reduziert die Montagezeit und schützt die Leiteradern vor Beschädigungen, die durch unsachgemäßen Gebrauch von Werkzeugen entstehen könnten. Die Kombination aus CAGE CLAMP® und dem Betätigungsdrücker bietet eine schnelle, sichere und fehlerfreie Verdrahtungslösung, die den Anforderungen der modernen Elektronikfertigung vollumfänglich gerecht wird.
FAQ – Häufig gestellte Fragen zu WAGO 2086-1105 – THR-Leiterplattenklemme, Drücker, 1,5 mm²
Was bedeutet THR-Löten?
THR steht für Through-Hole Reflow. Es handelt sich um ein Lötverfahren, bei dem bedrahtete Komponenten oder Steckverbinder durch die vorgebohrten Löcher auf einer Leiterplatte gesteckt werden. Anschließend wird die gesamte Leiterplatte in einem Reflow-Ofen erhitzt, wodurch die Lötmittel auf den Pads schmelzen und die Verbindungen zu den Bauteilen herstellen. Dies ermöglicht eine vollautomatische Bestückung und Lötung.
Welche Leiterquerschnitte können mit der WAGO 2086-1105 verwendet werden?
Die WAGO 2086-1105 THR-Leiterplattenklemme ist für Leiterquerschnitte von 0,2 mm² bis zu 1,5 mm² ausgelegt, sowohl für massive als auch für flexible Leiter. Dies deckt einen breiten Anwendungsbereich ab, von Signalleitungen bis hin zu kleineren Leistungszuleitungen.
Ist die Klemme für den Einsatz in Umgebungen mit hoher Vibration geeignet?
Ja, die WAGO 2086-1105 ist aufgrund der bewährten CAGE CLAMP®-Anschlusstechnik, die eine dauerhaft sichere und vibrationsfeste Klemmung gewährleistet, sehr gut für Anwendungen mit hoher Vibration geeignet. Dies macht sie ideal für die Automobilindustrie und industrielle Anwendungen.
Kann die Klemme ohne Werkzeug angeschlossen werden?
Ja, die WAGO 2086-1105 verfügt über einen integrierten Betätigungsdrücker. Dieser ermöglicht das einfache und sichere werkzeuglose Einstecken und Lösen von Leitern.
Welche Vorteile bietet die THR-Technologie gegenüber traditionellem Durchstecklöten?
THR-Löten ermöglicht eine vollautomatische Bestückung und Lötung auf der Leiterplatte, was die Produktionskosten senkt und die Effizienz steigert. Im Vergleich zum traditionellen Wellenlöten bietet Reflow-Löten eine höhere Präzision und eine bessere Handhabung komplexer Leiterplattenlayouts.
Ist das Gehäusematerial der Klemme hitzebeständig?
Ja, das Gehäusematerial der WAGO 2086-1105 besteht aus einem Hochtemperatur-Kunststoff, der speziell für die thermischen Belastungen während des Reflow-Lötprozesses ausgelegt ist und typischerweise flammwidrig nach UL 94 V-0 ist.
Welche Bedeutung hat die Polanzahl für die Anwendung?
Die 5-polige Ausführung der WAGO 2086-1105 ermöglicht die gleichzeitige Verbindung von fünf individuellen Leitern. Dies ist vorteilhaft, wenn mehrere Signale oder Strompfade auf engstem Raum auf einer Leiterplatte geführt werden müssen, was zu einer höheren Integrationsdichte und einer reduzierten Anzahl von Bauteilen auf der Leiterplatte führen kann.
