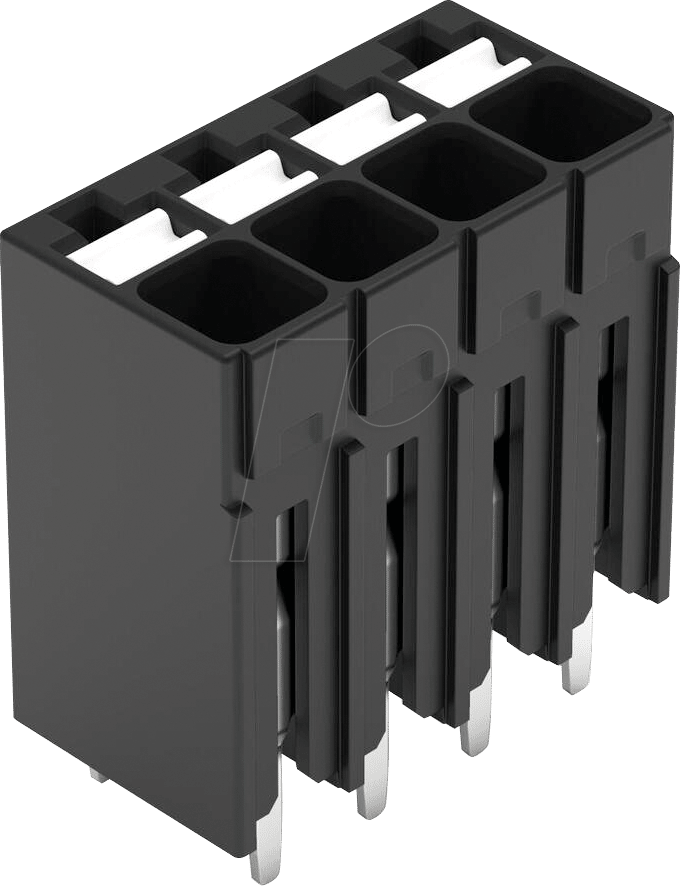

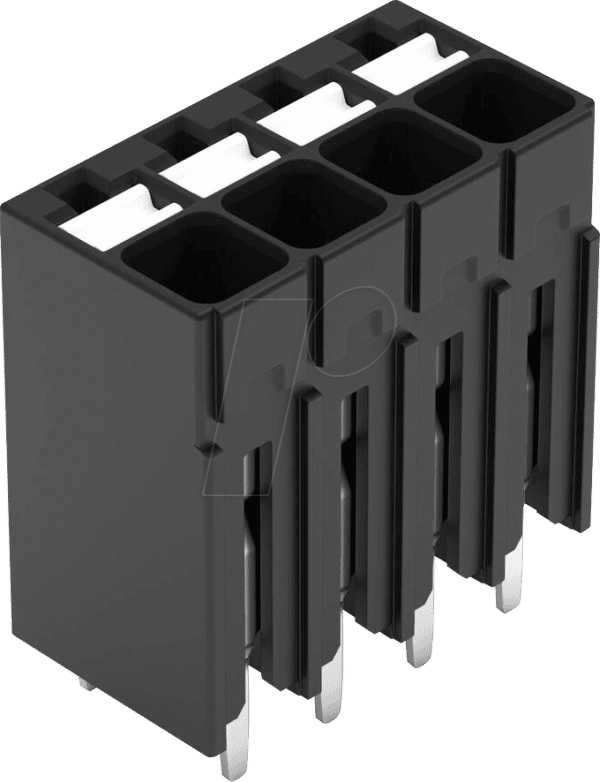

WAGO 2086-1104 – THR-Leiterplattenklemme: Präzise Verbindungen für anspruchsvolle Elektronikprojekte
Die WAGO 2086-1104 THR-Leiterplattenklemme mit Druckbetätigung ist die optimale Lösung für Ingenieure und Techniker, die eine zuverlässige und effiziente Steckverbindung für Leiterplatten benötigen. Speziell entwickelt für die anspruchsvolle SMD-Bestückung, bietet sie eine sichere und zeitsparende Alternative zu traditionellen Lötverbindungen. Ideal für den Einsatz in industriellen Steuerungen, der Automatisierungstechnik und komplexen Elektronikgeräten.
Maximale Leistung und Zuverlässigkeit durch WAGO-Technologie
Die WAGO 2086-1104 verkörpert die fortschrittliche CAGE CLAMP® S Druckanschluss-Technologie, die eine dauerhaft sichere und schwingungsunempfindliche elektrische Verbindung garantiert. Durch die integrierte Drückerfunktion entfällt die Notwendigkeit von Werkzeugen für den Anschluss von Litzen, was den Montageprozess erheblich beschleunigt und die Fehleranfälligkeit reduziert. Diese Klemme ist prädestiniert für anspruchsvolle Umgebungen, in denen Vibrationsbeständigkeit und eine hohe Strombelastbarkeit unerlässlich sind.
Die Vorteile der WAGO 2086-1104 im Überblick
- Werkzeuglose Verdrahtung: Die integrierte Drückertechnologie ermöglicht ein schnelles und einfaches Stecken von flexiblen Leitern ohne Hilfsmittel.
- Hohe Strombelastbarkeit: Konzipiert für Leiterquerschnitte bis 1,5 mm², bietet die Klemme eine robuste Verbindung für leistungsfähige Anwendungen.
- Sicherheit durch Technologie: Die CAGE CLAMP® S Technologie gewährleistet eine wartungsfreie und sichere elektrische Verbindung, selbst unter extremen Bedingungen.
- SMD-kompatibel: Die THR (Through-Hole Reflow) Bauform ist speziell für die bleifreie Lötbarkeit auf Leiterplatten im Reflow-Prozess optimiert.
- Platzsparendes Design: Die kompakte Bauform mit 4 Polen ermöglicht eine dichte Bestückung von Leiterplatten, was wertvollen Bauraum spart.
- Breiter Temperaturbereich: Geeignet für den Einsatz in einem weiten Temperaturbereich, was die Anwendungsvielfalt erhöht.
- Hohe Vibrationsfestigkeit: Die patentierte Klemmkraft der CAGE CLAMP® S Technologie sorgt für eine sichere Verbindung auch bei mechanischen Beanspruchungen.
Technische Spezifikationen und Aufbau
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modellnummer | 2086-1104 |
| Anschlussart | THR-Leiterplattenklemme mit Drücker |
| Anzahl der Pole | 4 |
| Maximaler Leiterquerschnitt (flexibel/starr) | 1,5 mm² (flexibel mit Aderendhülse und ohne Hülse) |
| Nennspannung | 320 V (gemäß IEC 60664-1) |
| Nennstrom | 16 A (abhängig von Leiterquerschnitt und Umgebungstemperatur) |
| Isolationsmaterial | PA 6.6 (Polyamid 6.6) |
| Farbe | Grau |
| Bemessungsstoßspannung | 4 kV |
| Verschmutzungsgrad | 2 |
| Gehäusewerkstoff | Kunststoff (flammwidrig nach UL 94 V-0) |
| Anschlussmethode | CAGE CLAMP® S Druckanschluss |
| Montageart | SMD-Lötbar (THR – Through-Hole Reflow) |
| Betriebstemperatur | -40 °C bis +105 °C |
| Abisolierlänge | 10 mm |
Anwendungsbereiche: Wo die WAGO 2086-1104 glänzt
Die WAGO 2086-1104 ist eine vielseitig einsetzbare Komponente, die sich durch ihre Zuverlässigkeit und einfache Handhabung auszeichnet. Ihre primäre Domäne sind Anwendungen, bei denen eine schnelle und sichere Verbindung auf Leiterplatten erforderlich ist und die Anforderungen an die Beständigkeit gegenüber Vibrationen und thermischen Belastungen hoch sind. Dazu gehören insbesondere:
- Industrielle Automatisierung: Steuerungsmodule, Schnittstellenwandler und dezentrale Peripheriegeräte, bei denen schnelle Austauschbarkeit und Robustheit gefragt sind.
- Mess- und Regeltechnik: Sensoren, Aktoren und Auswerteeinheiten, die eine präzise und ununterbrochene Signalübertragung gewährleisten müssen.
- Gebäudetechnik: Steuerungen für Beleuchtung, Heizung, Lüftung und Klima (HLK) sowie Sicherheitssysteme, wo Zuverlässigkeit an erster Stelle steht.
- Signal- und Datenübertragung: Anwendungen, bei denen eine störungsfreie und sichere Verbindung für die Datenintegrität entscheidend ist.
- Fahrzeugtechnik: Bordelektronik und Steuergeräte, die extremen Umgebungsbedingungen standhalten müssen.
- Energieerzeugung und -verteilung: Komponenten in Schaltschränken und Verteilern, die eine sichere und dauerhafte elektrische Verbindung benötigen.
Die THR-Bauform ermöglicht die direkte Integration in den SMD-Bestückungsprozess, was eine effiziente und kostengünstige Fertigung komplexer Elektronik ermöglicht. Die integrierte Druckbetätigung reduziert den Montageaufwand signifikant und macht die Klemme zur idealen Wahl für Massenproduktionen, bei denen Zeit und Ressourcen optimiert werden müssen.
Sicherheit und Qualität – Das Fundament von WAGO
WAGO steht weltweit für innovative Verbindungstechnik und höchste Qualitätsstandards. Die 2086-1104-Leiterplattenklemme ist keine Ausnahme. Gefertigt aus hochwertigen, flammwidrigen Materialien (PA 6.6), erfüllt sie strengste internationale Normen und Zertifizierungen. Die CAGE CLAMP® S Technologie selbst ist ein Synonym für Sicherheit und Langlebigkeit. Sie verhindert ein versehentliches Lösen der Leiter und gewährleistet auch bei starken Vibrationen eine konstant gute elektrische Verbindung. Dies reduziert das Risiko von Ausfällen und erhöht die Lebensdauer der gesamten elektronischen Baugruppe. Die präzise Verarbeitung jedes einzelnen Bauteils garantiert eine gleichbleibend hohe Performance über viele Jahre hinweg.
FAQ – Häufig gestellte Fragen zu WAGO 2086-1104 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 4-polig
Ist die WAGO 2086-1104 auch für massive Leiter geeignet?
Nein, die WAGO 2086-1104 ist speziell für flexible Leiter mit oder ohne Aderendhülse bis zu einem Querschnitt von 1,5 mm² konzipiert. Für massive Leiter werden andere WAGO-Anschlussklemmen benötigt.
Welche Vorteile bietet die Drückerfunktion im Vergleich zu herkömmlichen Schraubklemmen?
Die Drückerfunktion ermöglicht eine werkzeuglose und schnelle Verdrahtung. Dies spart erheblich Montagezeit und reduziert das Risiko von Beschädigungen an den Leitern oder der Klemme. Zudem ist die Verbindung oft vibrationsfester als bei Schraubverbindungen.
Ist die Klemme für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die Standardausführung der WAGO 2086-1104 ist nicht für den Einsatz in explosionsgefährdeten Bereichen zugelassen. Für solche spezifischen Anwendungen sind spezielle ATEX-konforme Komponenten erforderlich.
Was bedeutet „THR“ bei dieser Leiterplattenklemme?
„THR“ steht für „Through-Hole Reflow“. Dies bedeutet, dass die Klemme zwar durch die Leiterplatte gesteckt wird, aber für die Lötung im Reflow-Prozess ausgelegt ist, was sie ideal für die automatisierte SMD-Bestückung macht.
Wie wird sichergestellt, dass die Verbindung dauerhaft hält?
Die CAGE CLAMP® S Druckanschluss-Technologie sorgt durch eine kontinuierliche, federbasierte Klemmkraft für eine sichere und wartungsfreie Verbindung. Diese Kraft passt sich auch bei Temperaturschwankungen an und kompensiert Kriechen des Leiters, was eine dauerhafte elektrische Verbindung sicherstellt.
Kann ich mehrere Leiter an einem Pol anschließen?
Nein, jeder Pol der WAGO 2086-1104 ist für den Anschluss eines einzelnen Leiters mit einem maximalen Querschnitt von 1,5 mm² ausgelegt. Dies gewährleistet die spezifizierte Stromtragfähigkeit und Sicherheit.
Ist die Klemme für hohe Frequenzen geeignet?
Die WAGO 2086-1104 ist primär für allgemeine industrielle Anwendungen und die Übertragung von Gleich- und Wechselspannungen/Strömen konzipiert. Für Hochfrequenzanwendungen, bei denen spezifische Impedanzanforderungen oder sehr geringe parasitäre Effekte relevant sind, sind spezialisierte HF-Steckverbinder zu prüfen.
