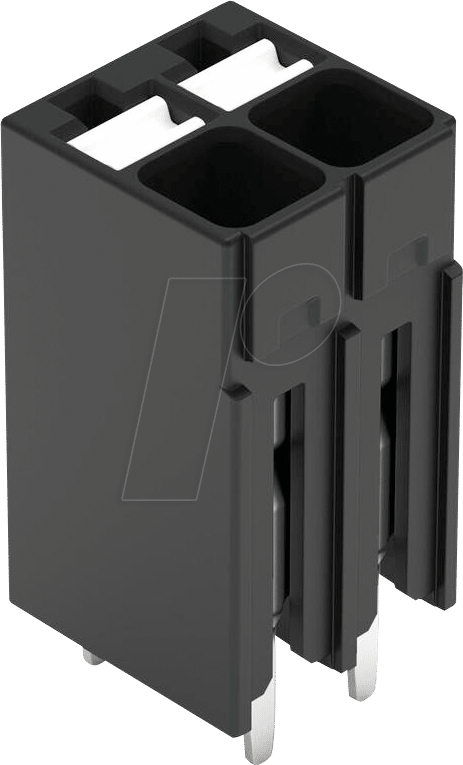

WAGO 2086-1102 – Die smarte Lösung für effiziente Leiterplattenanbindung
Sie suchen nach einer zuverlässigen und zeitsparenden Methode zur Kontaktierung von Litzen auf Leiterplatten, insbesondere bei Anwendungen, die eine hohe Dichte und einfache Handhabung erfordern? Die WAGO 2086-1102 THR-Leiterplattenklemme mit integriertem Drücker ist die ultimative Lösung für Ingenieure, Entwickler und Automatisierungstechniker, die Wert auf präzise Verbindungen und effiziente Montage legen. Diese Klemme minimiert Fehlerquellen und beschleunigt den Verdrahtungsprozess signifikant, was sie zur idealen Wahl für die moderne Elektronikfertigung macht.
Überlegene Verbindungstechnologie für anspruchsvolle Applikationen
Im Gegensatz zu herkömmlichen Lötanschlüssen, die anfällig für Lötbrücken, Kalte Lötstellen und aufwendige manuellen Prozessschritte sind, bietet die WAGO 2086-1102 eine zukunftsweisende Verbindungstechnik. Der integrierte Drücker ermöglicht das werkzeuglose Verbinden und Trennen von Litzen, was den Montageaufwand drastisch reduziert und die Flexibilität bei der Fehlersuche und Wartung erhöht. Die THR-Technologie (Through-Hole Reflow) gewährleistet eine robuste und langlebige Verbindung, die den Anforderungen moderner Wellenlötprozesse gerecht wird und somit höchste Zuverlässigkeit auch unter anspruchsvollen Umgebungsbedingungen garantiert.
Technische Innovationen und Vorteile auf einen Blick
- Werkzeugloses Anschließen: Der intelligente Drücker-Mechanismus ermöglicht eine schnelle und einfache Verdrahtung ohne Spezialwerkzeug, was die Montagezeit erheblich verkürzt und die Fehlerquote senkt.
- THR-Technologie: Konzipiert für den Einsatz im Reflow-Lötprozess, bietet diese Klemme eine robuste und zuverlässige Verbindung auf der Leiterplatte, die für automatisierte Fertigungsprozesse optimiert ist.
- Kompakte Bauform: Mit ihrer 2-poligen Ausführung und der optimierten Größe eignet sich die Klemme ideal für Anwendungen mit hoher Packungsdichte, wo Platz eine kritische Rolle spielt.
- Sichere Kontaktierung: Die Federklemmen-Technologie sorgt für eine konstante und sichere Kontaktierung der Litzen, selbst bei Vibrationen und Temperaturschwankungen.
- Hohe Stromtragfähigkeit: Ausgelegt für Leiterquerschnitte bis 1,5 mm², bietet die Klemme eine ausreichende Stromtragfähigkeit für eine Vielzahl von Elektronikanwendungen.
- Widerstandsfähigkeit: Gefertigt aus hochwertigen Materialien, trotzt die Klemme Umwelteinflüssen und gewährleistet eine lange Lebensdauer.
- Einfache Wartung und Reparatur: Das werkzeuglose Trennen der Litzen erleichtert die Fehlersuche und den Austausch einzelner Komponenten erheblich.
Produktspezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modellnummer | 2086-1102 |
| Klemmentyp | Leiterplattenklemme |
| Anschlussart | THR (Through-Hole Reflow) |
| Betätigung | Drücker (werkzeuglos) |
| Polzahl | 2 |
| Leiterquerschnitt (max.) | 1,5 mm² |
| Kontaktmaterial | Legierung mit hoher Leitfähigkeit und Korrosionsbeständigkeit |
| Gehäusematerial | Hochleistungskunststoff mit thermischer Stabilität für Lötprozesse |
| Farbe | Standard (oft Grau oder Schwarz, abhängig von Produktionscharge) |
| Nennspannung | Spezifische Daten sind für die genaue Nennspannung zu konsultieren, typischerweise für Standard-Niederspannungsanwendungen im Elektronikbereich. |
| Nennstrom | Spezifische Daten sind für den genauen Nennstrom zu konsultieren, angepasst an den Leiterquerschnitt und die Umgebungstemperatur. |
| Einsatztemperaturbereich | Optimiert für die Temperaturbelastungen beim Reflow-Lötprozess und den anschließenden Betriebstemperaturen. |
| Verschmutzungsgrad | Typisch für industrielle Elektronik, mit angemessenem Schutz gegen Verschmutzung. |
Optimale Einsatzgebiete für höchste Effizienz
Die WAGO 2086-1102 THR-Leiterplattenklemme ist prädestiniert für eine breite Palette von Anwendungen, bei denen eine zuverlässige und schnelle Leiterplattenanbindung entscheidend ist. Dies umfasst:
- Industrielle Automatisierung: Steuerungs- und Regelungstechnik, Sensorik und Aktorik, HMI-Geräte.
- Mess- und Regeltechnik: Laborgeräte, Prüfstände und Diagnosewerkzeuge.
- Gebäudetechnik: Intelligente Gebäudesteuerung, Beleuchtungssysteme und Sicherheitstechnik.
- Konsumerelektronik: Kompakte Geräte, bei denen eine effiziente Verdrahtung und Platzersparnis im Vordergrund stehen.
- Prototypenentwicklung und Kleinserienfertigung: Die einfache Handhabung und das werkzeuglose Anschließen beschleunigen den Entwicklungs- und Produktionsprozess erheblich.
- Beleuchtungssteuerung: LED-Treiber und Steuermodule, die eine präzise und zuverlässige Stromzuführung benötigen.
Dank der THR-Technologie lässt sich die Klemme nahtlos in bestehende automatisierte Produktionslinien integrieren, was die Effizienz steigert und die Stückkosten senkt. Die WAGO 2086-1102 revolutioniert somit die Art und Weise, wie Leiterplatten verdrahtet werden, indem sie Komplexität reduziert und Zuverlässigkeit maximiert.
Präzision und Zuverlässigkeit im Detail: Material und Verarbeitung
Das Gehäuse der WAGO 2086-1102 besteht aus einem hochwertigen thermoplastischen Kunststoff, der speziell auf die Anforderungen des Durchstecklötens (THR) ausgelegt ist. Dieses Material zeichnet sich durch eine exzellente thermische Beständigkeit aus, sodass die Klemme auch den hohen Temperaturen des Reflow-Lötprozesses ohne Verformung oder Degradation standhält. Darüber hinaus bietet es eine gute mechanische Festigkeit und Isolationseigenschaften, was für die Langlebigkeit und Sicherheit der elektrischen Verbindung unerlässlich ist. Die internen Kontakte sind aus einer speziell entwickelten Kupferlegierung gefertigt, die für ihre hohe elektrische Leitfähigkeit und ihre Korrosionsbeständigkeit bekannt ist. Diese Kombination aus robustem Gehäusematerial und hochwertigen Kontaktwerkstoffen stellt sicher, dass die Klemme auch unter widrigen Umgebungsbedingungen eine stabile und dauerhafte elektrische Verbindung gewährleistet. Die präzise Fertigung jeder einzelnen Klemme nach strengen Qualitätsstandards garantiert eine gleichbleibend hohe Performance und Zuverlässigkeit, die WAGO-Produkte auszeichnet.
Innovative Designmerkmale für maximale Anwenderfreundlichkeit
Das herausragende Merkmal der WAGO 2086-1102 ist der integrierte Drücker. Dieses Element, strategisch platziert, um eine einfache Erreichbarkeit zu gewährleisten, erlaubt das werkzeuglose Einführen und Lösen von abisolierten Litzen. Dies ist ein entscheidender Vorteil gegenüber herkömmlichen Schraubklemmen oder Lötanschlüssen, da es die Montagezeit dramatisch reduziert und die Notwendigkeit spezieller Werkzeuge eliminiert. Die Farbcodierung des Drückers (falls vorhanden, ist dies eine übliche Praxis) oder seine gut erkennbare Form signalisieren dem Anwender die Funktionalität und erleichtern die Bedienung. Die Geometrie der Klemme ist so konzipiert, dass sie eine optimale Nutzung des begrenzten Bauraums auf der Leiterplatte ermöglicht, ohne Kompromisse bei der Anschlussgröße oder der Zuverlässigkeit einzugehen. DieTHR-Anschlussfüße sind so dimensioniert, dass sie eine sichere und leitfähige Verbindung mit den Lötpads der Leiterplatte eingehen, was für den Wellenlötprozess kritisch ist. Diese durchdachte Konstruktion vereint technische Leistungsfähigkeit mit höchster Benutzerfreundlichkeit.
Vorteile im Vergleich zu traditionellen Anschlusstechniken
Die WAGO 2086-1102 übertrifft traditionelle Verbindungsmethoden wie das direkte Löten von Drähten auf Pads oder die Verwendung von Schraubklemmen in mehrfacher Hinsicht. Beim direkten Löten besteht ein hohes Risiko für Lötfehler wie kalte Lötstellen, Lötbrücken oder übermäßige Wärmeeinbringung in die Leiterplatte, was die Lebensdauer von Bauteilen beeinträchtigen kann. Die WAGO-Klemme hingegen ermöglicht eine kontrollierte und reproduzierbare elektrische Verbindung. Die Federklemmtechnik bietet im Vergleich zu Schraubklemmen eine höhere Vibrationsfestigkeit, da sie den Kontakt auch bei Temperaturschwankungen und mechanischer Beanspruchung konstant hält und ein Nachziehen der Verbindung überflüssig macht. Darüber hinaus reduziert die werkzeuglose Betätigung die Arbeitszeit und minimiert das Fehlerrisiko durch menschliches Versagen. Die THR-Technologie integriert die Klemme nahtlos in automatisierte Fertigungsprozesse, was bei der manuellen Verdrahtung nicht möglich ist und die Gesamtproduktionskosten senkt.
FAQ – Häufig gestellte Fragen zu WAGO 2086-1102 – THR-Leiterplattenklemme, Drücker, 1,5 mm2, 2-polig
Was bedeutet THR bei dieser Leiterplattenklemme?
THR steht für Through-Hole Reflow. Das bedeutet, dass die Klemme durch Bohrungen in der Leiterplatte gesteckt wird und ihre elektrische Verbindung durch den anschließenden Reflow-Lötprozess hergestellt wird. Dies ermöglicht eine Integration in automatisierte Produktionslinien, ähnlich wie bei SMD-Bauteilen.
Ist für das Anschließen der Drähte ein spezielles Werkzeug erforderlich?
Nein, ein wesentlicher Vorteil dieser Klemme ist der integrierte Drücker, der ein werkzeugloses Anschließen und Lösen der abisolierten Litzen ermöglicht. Dies spart Zeit und vereinfacht den Montageprozess erheblich.
Welche Art von Litzen kann ich mit dieser Klemme verbinden?
Die WAGO 2086-1102 ist für den Anschluss von ein- und mehrdrähtigen Kupferlitzen mit einem Querschnitt von bis zu 1,5 mm² ausgelegt. Es ist wichtig, darauf zu achten, dass die Litzen korrekt abisoliert sind, um eine optimale Kontaktierung zu gewährleisten.
Ist die Klemme für den Einsatz in Umgebungen mit hoher Vibration geeignet?
Ja, die Federklemmentechnologie von WAGO sorgt für eine sichere und vibrationsfeste Kontaktierung. Im Gegensatz zu Schraubklemmen lockert sich die Verbindung durch Vibrationen nicht, was die Zuverlässigkeit in anspruchsvollen Umgebungen erhöht.
Welche Temperaturbereiche werden von der Klemme unterstützt?
Die Klemme ist für den Einsatz bei Temperaturen ausgelegt, die den Reflow-Lötprozess überstehen und den normalen Betriebstemperaturbereich elektronischer Geräte abdecken. Genaue Spezifikationen sind dem technischen Datenblatt zu entnehmen, aber typischerweise liegt der Bereich im industriellen Standard.
Kann ich die Klemme auch nachträglich auf einer bereits montierten Leiterplatte anbringen?
Die Montage der Klemme erfolgt typischerweise im Rahmen des Lötprozesses auf der Leiterplatte. Ein nachträgliches Anlöten ohne spezielle Ausrüstung ist nicht vorgesehen, da die THR-Technologie eine integrierte Lötverbindung erfordert.
Wo liegen die Hauptvorteile gegenüber einer herkömmlichen Lötverbindung?
Die Hauptvorteile liegen in der Zeitersparnis durch werkzeugloses Anschließen, der Reduzierung von Lötfehlern, der höheren Vibrationsfestigkeit und der einfachen Austauschbarkeit von Komponenten. Zudem ermöglicht die THR-Technologie die Integration in automatisierte Fertigungsprozesse.
Was ist die maximale Strombelastbarkeit der Klemme?
Die Strombelastbarkeit ist eng an den maximalen Leiterquerschnitt von 1,5 mm² und die Umgebungstemperatur gekoppelt. Genaue Werte sind dem technischen Datenblatt von WAGO zu entnehmen, liegen aber im Bereich üblicher Niederspannungsanwendungen im Elektronikbereich.
