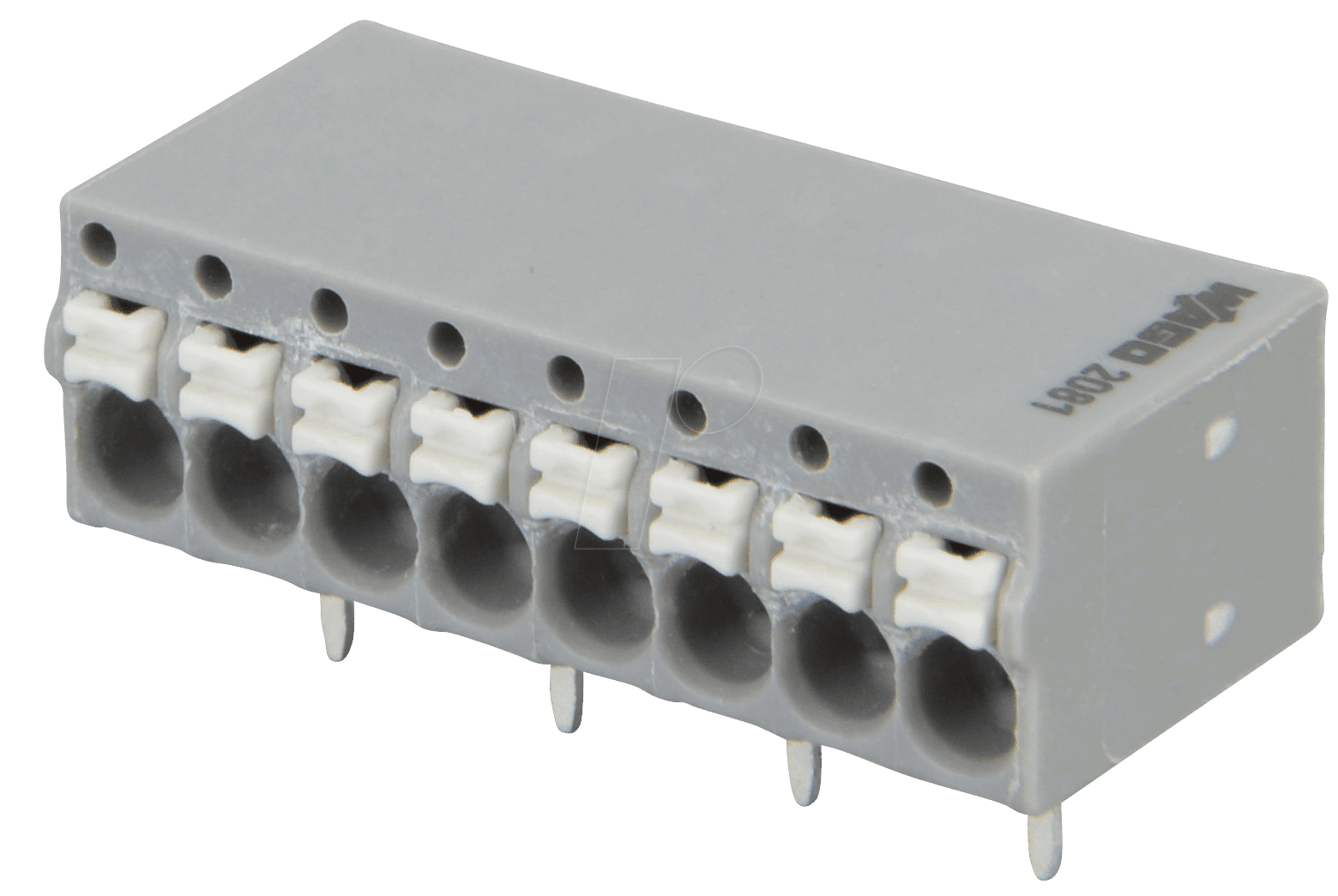

WAGO 2081-1228: Die Zukunft der Leiterplattenverdrahtung für Profis
Sie suchen eine zuverlässige und effiziente Lösung zur Verbindung von Leitern auf Leiterplatten, die Ihnen Zeit und Mühe erspart? Die WAGO 2081-1228 Leiterplattenklemme mit 8 Polen und einem Querschnitt von 1,5 mm² in Grau ist die Antwort für anspruchsvolle Anwendungen in der Elektronikfertigung und -entwicklung. Diese Klemme optimiert den Verdrahtungsprozess, minimiert Fehlerquellen und gewährleistet eine dauerhaft sichere elektrische Verbindung.
Maximale Effizienz und Zuverlässigkeit durch innovative WAGO Technologie
Die WAGO 2081-1228 Serie repräsentiert den neuesten Stand der Technik im Bereich der Verbindungstechnik für Leiterplatten. Sie kombiniert höchste Funktionalität mit einfacher Handhabung und überragender Zuverlässigkeit. Gegenüber herkömmlichen Lötverbindungen oder mühsamen Schraubklemmen bietet die 2081-1228 eine signifikante Effizienzsteigerung und reduziert das Risiko von kalten Lötstellen oder lockeren Verbindungen.
Hervorragende Anschlussperformance für Ihre Elektronikprojekte
Die WAGO 2081-1228 Leiterplattenklemme ist präzise konzipiert, um die steigenden Anforderungen moderner Elektroniksysteme zu erfüllen. Ihre 8 Pole ermöglichen eine kompakte und dennoch übersichtliche Verdrahtung, während der Anschlussquerschnitt von 1,5 mm² eine robuste Leistungsübertragung sicherstellt. Die graue Farbgebung fügt sich diskret in jede Schaltungsplatine ein und erleichtert die Kennzeichnung.
Die Vorteile der WAGO 2081-1228 Leiterplattenklemme auf einen Blick:
- Schnelle und Werkzeuglose Montage: Das bewährte CAGE CLAMP® Anschlussprinzip ermöglicht ein schnelles und sicheres Stecken der Leiter, ohne dass zusätzliches Werkzeug benötigt wird. Dies beschleunigt den Montageprozess erheblich und senkt die Stückkosten.
- Hohe Anschlussdichte: Mit 8 Polen auf kleinstem Raum ermöglicht die Klemme eine sehr hohe Anschlussdichte auf der Leiterplatte, was für kompakte Bauformen unerlässlich ist.
- Vibrationssichere Verbindung: Das Federkraftprinzip der CAGE CLAMP® sorgt für eine dauerhaft zugfeste und vibrationssichere Verbindung, die sich auch unter widrigen Umgebungsbedingungen bewährt.
- Reduzierte Fehlerquote: Durch die einfache und eindeutige Steckverbindung werden Fehler bei der Verdrahtung minimiert, was die Zuverlässigkeit Ihrer Endprodukte erhöht.
- Hervorragende elektrische Eigenschaften: Die Klemme gewährleistet einen geringen Übergangswiderstand und eine hohe Strombelastbarkeit für den angegebenen Querschnitt.
- Beständigkeit gegen Umwelteinflüsse: Hochwertige Materialien und die robuste Konstruktion machen die Klemme widerstandsfähig gegenüber Temperaturschwankungen, Feuchtigkeit und chemischen Einflüssen.
- Modularität und Flexibilität: Die Klemmen sind miteinander koppelbar und ermöglichen so eine flexible Anpassung an unterschiedliche Polzahlen und Verdrahtungsanforderungen.
- Konformität mit internationalen Standards: Die WAGO 2081-Serie erfüllt relevante Sicherheits- und Qualitätsnormen, was Ihnen zusätzliche Sicherheit gibt.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Leiterplattenklemme |
| Hersteller | WAGO |
| Modellnummer | 2081-1228 |
| Anzahl der Pole | 8 |
| Anschlussquerschnitt (min. – max.) | 0,14 mm² – 1,5 mm² (eindrähtig/mehrdrähtig) |
| Farbe | Grau |
| Anschlusstechnik | CAGE CLAMP® 2-Leiter-Anschluss |
| Bemessungsspannung (IEC) | Bis zu 250 V (abhängig von der Anwendungsnorm) |
| Bemessungsstrom (IEC) | Bis zu 13,5 A (abhängig von der Anwendungsnorm) |
| Gehäusematerial | Hochleistungskunststoff (PA) |
| Kontaktmaterial | Kupferlegierung, verzinnt |
| Betriebstemperatur (kontinuierlich) | -40 °C bis +105 °C |
| Befestigung | Lötkontakte für Leiterplattenmontage |
| Isolationsgruppe | II |
| Schutzart | IP20 (bei korrekt angeschlossener Leitung) |
| Anwendungsbereiche | Elektronik, Steuerungstechnik, Beleuchtungstechnik, Mess- und Regelungstechnik, Hausgeräte, Industrieelektronik |
Anwendungsbereiche: Wo die WAGO 2081-1228 glänzt
Die WAGO 2081-1228 Leiterplattenklemme ist aufgrund ihrer Vielseitigkeit und Zuverlässigkeit prädestiniert für eine breite Palette von Anwendungen. In der Industrieelektronik gewährleistet sie eine sichere Daten- und Stromübertragung in Steuerungsgeräten und Automatisierungssystemen. In der Beleuchtungstechnik ermöglicht sie eine schnelle und fehlerfreie Montage von LED-Treibern und Lichtmodulen, selbst in großen Serien.
Für Hersteller von Hausgeräten bietet die Klemme eine kompakte und langlebige Lösung für die interne Verdrahtung, die den hohen Anforderungen an Zuverlässigkeit und Sicherheit gerecht wird. Auch im Bereich Mess-, Steuer- und Regelungstechnik ist die 2081-1228 eine erste Wahl, um präzise Signale und Stromversorgungen auf engstem Raum zu realisieren. Ihre Fähigkeit, auch unter dynamischen Bedingungen eine stabile Verbindung zu halten, macht sie ideal für Anwendungen, die Vibrationen ausgesetzt sind.
Das graue Gehäuse ist nicht nur ästhetisch ansprechend, sondern auch funktional. Es lässt sich leicht mit anderen Komponenten auf der Leiterplatte kombinieren und kann zur farblichen Kennzeichnung von Strom- oder Signalpfaden beitragen. Die präzise Abstimmung auf den Anschlussquerschnitt von 1,5 mm² stellt sicher, dass die Klemme für eine Vielzahl von Anwendungen im unteren bis mittleren Leistungsbereich bestens gerüstet ist.
Die Technologie hinter der Zuverlässigkeit: CAGE CLAMP®
Das Herzstück jeder WAGO Verbindungsklemme ist das patentierte CAGE CLAMP® Anschlussprinzip. Dieses System nutzt eine Federkraft, um die Leiter fest und sicher zu fixieren. Wenn ein Leiter in die Klemme eingeführt wird, drückt die Federkraft den Leiter gegen die stromführende Kontaktbrücke. Dies erzeugt einen elektrischen Kontakt mit geringem Übergangswiderstand und sorgt gleichzeitig für eine Zugentlastung.
Die Vorteile des CAGE CLAMP® Systems sind vielfältig:
- Dauerhafte Federkraft: Die Federkraft bleibt über lange Zeit konstant und passt sich auch geringen Materialveränderungen an, die durch Temperaturschwankungen verursacht werden können. Dies verhindert ein Lockern der Verbindung im Laufe der Zeit.
- Schutz vor Korrosion: Die Konstruktion schützt die Anschlussstelle vor Umwelteinflüssen wie Staub und Feuchtigkeit, was die Lebensdauer der Verbindung erhöht.
- Einfache Handhabung: Das Stecken und Lösen von Leitern ist mit wenigen Handgriffen möglich, was die Effizienz bei der Montage und Wartung maximiert.
- Vibrationsbeständigkeit: Die Federkraft hält die Leiter auch bei starken Vibrationen sicher in Position, was für sicherheitskritische Anwendungen unerlässlich ist.
Diese Technologie macht die WAGO 2081-1228 zu einer überlegenen Wahl gegenüber traditionellen Verbindungsarten, die anfällig für lose Kontakte oder mechanische Beschädigungen sind.
Nachhaltigkeit und Qualität: Ein Fundament für Ihre Produkte
WAGO legt großen Wert auf die Qualität und Langlebigkeit seiner Produkte. Die verwendeten Kunststoffe wie Polyamid (PA) sind robust, hitzebeständig und erfüllen höchste Brandschutzanforderungen. Die Kontaktmaterialien aus verzinnter Kupferlegierung garantieren eine ausgezeichnete Leitfähigkeit und Korrosionsbeständigkeit. Diese sorgfältige Materialauswahl stellt sicher, dass Ihre elektrischen Verbindungen über viele Jahre hinweg zuverlässig funktionieren.
Die Produktion der WAGO Produkte unterliegt strengen Qualitätskontrollen, um eine gleichbleibend hohe Güte zu gewährleisten. Dies spiegelt sich in der Zuverlässigkeit und Sicherheit wider, die Sie von einer führenden Marke in der Verbindungstechnik erwarten können. Durch den Einsatz von WAGO Klemmen tragen Sie zur Langlebigkeit und Betriebssicherheit Ihrer eigenen elektronischen Produkte bei.
FAQ – Häufig gestellte Fragen zu WAGO 2081-1228 – Leiterplattenklemme 8-polig, 1,5mm2 , grau
Welche Leiterquerschnitte können maximal angeschlossen werden?
Die WAGO 2081-1228 Leiterplattenklemme unterstützt Leiterquerschnitte von 0,14 mm² bis maximal 1,5 mm² für sowohl eindrähtige als auch mehrdrähtige Leiter. Dies deckt eine breite Palette von Standardanforderungen in der Elektronik ab.
Ist die Klemme für den Einsatz in rauen Umgebungen geeignet?
Ja, die Klemme ist aus hochwertigen, beständigen Materialien gefertigt und für einen Temperaturbereich von -40 °C bis +105 °C ausgelegt. Die CAGE CLAMP® Technologie sorgt für eine vibrationssichere Verbindung, was sie für viele anspruchsvolle Umgebungen geeignet macht.
Wie erfolgt die Montage der Klemme auf der Leiterplatte?
Die Klemme wird durch ihre integrierten Lötkontakte direkt auf der Leiterplatte angelötet. Dies gewährleistet eine mechanisch stabile und elektrisch leitfähige Verbindung zur Leiterbahn.
Bietet die WAGO 2081-1228 eine Möglichkeit zur Potentialtrennung oder Isolierung?
Die Klemme selbst bietet durch das Gehäusematerial eine gute elektrische Isolierung zwischen den einzelnen Anschlusspunkten. Für spezifische Potentialtrennungen sind gegebenenfalls weitere Maßnahmen auf der Leiterplattengestaltung zu berücksichtigen.
Ist die Klemme kompatibel mit anderen WAGO Produkten?
Die 2081-Serie ist Teil des WAGO Produktportfolios. Die Klemmen sind in ihrer Bauform und Funktionalität auf die Anforderungen der Leiterplattenverdrahtung abgestimmt. Für spezifische Kompatibilitätsfragen mit anderen Produktlinien ist die technische Dokumentation von WAGO zu konsultieren.
Welche Vorteile bietet die graue Farbgebung?
Die graue Farbgebung ist eine neutrale und professionelle Wahl, die sich gut in verschiedene Designs integriert. Sie kann auch zur visuellen Unterscheidung von Strom- oder Signalpfaden auf der Leiterplatte genutzt werden, wenn dies im Design vorgesehen ist.
Wie wird ein Leiter sicher in die Klemme eingeführt?
Um einen Leiter sicher einzuführen, wird die abisolierte Litze einfach und gerade in die dafür vorgesehene Öffnung der Klemme gesteckt. Durch die Federkraft des CAGE CLAMP® Systems wird der Leiter automatisch sicher fixiert.
