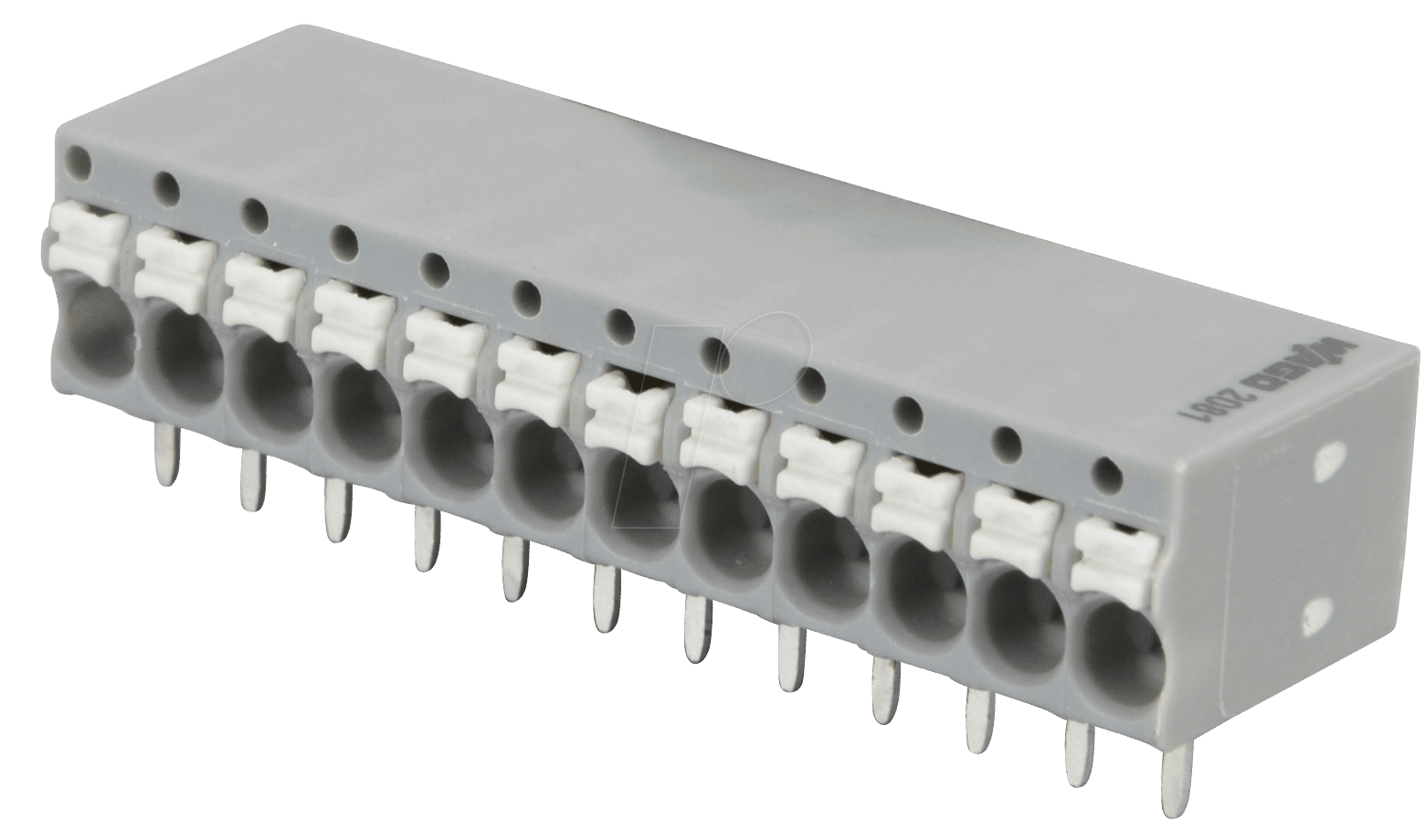

WAGO 2081-1212 – Leiterplattenklemme: Zuverlässige Verbindungen für professionelle Elektronikprojekte
Sie benötigen eine sichere und effiziente Lösung zur elektrischen Verbindung von Bauteilen auf Leiterplatten in anspruchsvollen Anwendungen? Die WAGO 2081-1212 Leiterplattenklemme mit 12 Polen und einer Nennquerschnittsfläche von 1,5 mm² in Grau ist die ideale Wahl für Ingenieure, Elektronikentwickler und qualitätsbewusste Anwender, die höchste Zuverlässigkeit und einfache Handhabung fordern. Diese Klemme übertrifft herkömmliche Lötverbindungen und Stecksysteme durch ihre bewährte Käfigzugfeder-Anschlusstechnik, die wiederholtes Stecken und Trennen ohne Qualitätsverlust ermöglicht und somit die Effizienz bei Montage und Wartung signifikant steigert.
Maximale Anschlussdichte und Flexibilität für Ihre Designs
Die WAGO 2081-1212 bietet eine bemerkenswerte Anschlussdichte mit ihren 12 Polen auf kleinstem Raum. Dies ist entscheidend für kompakte Elektronikgehäuse und anspruchsvolle Schaltungsdesigns, bei denen jeder Millimeter zählt. Die Klemme ist konzipiert, um eine Vielzahl von Anwendungen zu unterstützen, von der industriellen Automatisierung über die Medizintechnik bis hin zu anspruchsvollen Consumer-Elektronikgeräten. Ihre robuste Bauweise und die präzise Verarbeitung gewährleisten eine langfristige und störungsfreie Funktion, selbst unter widrigen Umgebungsbedingungen.
Die Vorteile der WAGO 2081-1212 im Überblick
- Sicherheit und Zuverlässigkeit: Die integrierte Käfigzugfeder-Anschlusstechnik garantiert einen dauerhaft sicheren elektrischen Kontakt und schützt vor Vibrationen und Temperaturschwankungen, was Ausfälle minimiert.
- Einfache Montage und Demontage: Werkzeuglose Verdrahtung und einfaches Lösen der Leiter durch Betätigung des Entriegelungshebels vereinfachen den Montageprozess und ermöglichen schnelle Wartungsarbeiten oder Austausch von Komponenten.
- Platzsparendes Design: Die hohe Polzahl auf geringem Bauraum ist ideal für Anwendungen mit begrenztem Platzangebot und ermöglicht eine kompakte Leiterplattengestaltung.
- Vielseitiger Einsatzbereich: Geeignet für massive und feindrähtige Leiter mit Aderendhülse bis zu einem Querschnitt von 1,5 mm², was eine breite Palette von Kabeltypen und Anwendungen abdeckt.
- Hohe elektrische Leitfähigkeit: Die hochwertigen Materialien und die optimierte Konstruktion gewährleisten einen geringen Übergangswiderstand und damit eine effiziente Stromübertragung.
- UV- und Witterungsbeständigkeit: Das graue Gehäusematerial ist gegen UV-Strahlung und Umwelteinflüsse beständig, was eine Langlebigkeit auch bei Exposition im Freien gewährleistet.
- Fremdkörperschutz: Die Bauform schützt die Kontakte vor unbeabsichtigtem Berühren, was die Sicherheit erhöht und die Einhaltung von Normen erleichtert.
Hochwertige Konstruktion für maximale Performance
Die WAGO 2081-1212 Leiterplattenklemme zeichnet sich durch die konsequente Anwendung bewährter WAGO-Technologien aus. Das Gehäuse besteht aus einem hochwertigen, flammhemmenden Kunststoff, der eine exzellente mechanische Stabilität und thermische Beständigkeit bietet. Die Kontakte sind aus einer hochleitfähigen Legierung gefertigt, die für eine dauerhaft zuverlässige elektrische Verbindung sorgt. Die Käfigzugfeder ist präzise geformt, um einen konstanten Anpressdruck zu gewährleisten und das Risiko von Kriechströmen zu minimieren. Dies macht die WAGO 2081-1212 zu einer Investition in die langfristige Stabilität und Effizienz Ihrer elektronischen Systeme.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modell | 2081-1212 |
| Polzahl | 12 |
| Nennquerschnitt | 1,5 mm² |
| Farbe | Grau |
| Anschlusstechnik | Käfigzugfeder |
| Max. Strombelastbarkeit (bei 1,5mm² und Nennspannung) | 16 A (abhängig von Umgebungsbedingungen und spezifischer Anwendung) |
| Max. Spannung (Überspannungskategorie III) | 250 V |
| Isolationsmaterial | PA 6.6, UL 94 V-0 (halogenfrei) |
| Betriebstemperaturbereich | -40 °C bis +85 °C |
| Steckzyklen | Mindestens 50 |
| Leiterart | Massiv, feindrähtig mit Aderendhülse |
| Konformität | CE, UL, VDE |
Einsatzbereiche: Wo die WAGO 2081-1212 glänzt
Die WAGO 2081-1212 ist prädestiniert für eine Vielzahl von industriellen und kommerziellen Anwendungen, bei denen Zuverlässigkeit, Effizienz und eine hohe Anschlussdichte gefragt sind. Dazu gehören unter anderem:
- Industrielle Automatisierung: Steuerungs- und Schaltanlagen, Sensorik und Aktorik, Antriebstechnik.
- Gebäudetechnik: Beleuchtungssysteme, Gebäudeautomation, Sicherheitstechnik.
- Verkehrstechnik: Signaltechnik, Fahrzeugintegrierte Elektronik.
- Maschinenbau: Anschluss von Steuerungsplatinen und Komponenten.
- Gerätebau: Vernetzung von Modulen in verschiedensten Geräten.
- Energieerzeugung und -verteilung: Anschluss von Komponenten in Umrichtern und Verteilern.
Die einfache Handhabung und die hohe Wiederverwendbarkeit machen die WAGO 2081-1212 zu einer wirtschaftlich sinnvollen Lösung für Projekte jeder Größe.
FAQ – Häufig gestellte Fragen zu WAGO 2081-1212 – Leiterplattenklemme 12-polig, 1,5mm2 , grau
Was ist die Hauptanwendung der WAGO 2081-1212 Leiterplattenklemme?
Die Hauptanwendung der WAGO 2081-1212 Leiterplattenklemme liegt in der zuverlässigen und werkzeuglosen elektrischen Verbindung von Leitern auf Leiterplatten. Sie wird bevorzugt in professionellen Anwendungen eingesetzt, die eine hohe Anschlussdichte, Sicherheit und einfache Montage erfordern, wie z.B. in der industriellen Automatisierung, Gebäudetechnik oder im Maschinenbau.
Welche Leiterquerschnitte können mit der WAGO 2081-1212 angeschlossen werden?
Die WAGO 2081-1212 ist für Leiter mit einem Querschnitt von bis zu 1,5 mm² ausgelegt. Sowohl massive als auch feindrähtige Leiter (mit entsprechender Aderendhülse) können sicher und einfach angeschlossen werden.
Wie wird die Leiterplattenklemme sicher auf der Leiterplatte montiert?
Die WAGO 2081-1212 wird typischerweise durch Lötpins oder Steckverbinder auf der Leiterplatte fixiert. Die eigentliche elektrische Verbindung der Leiter erfolgt dann über die Käfigzugfeder-Technologie der Klemme selbst.
Ist die WAGO 2081-1212 für den Einsatz unter extremen Bedingungen geeignet?
Ja, die Klemme ist für einen breiten Temperaturbereich von -40 °C bis +85 °C ausgelegt und das Gehäusematerial ist UV- und witterungsbeständig. Dies macht sie auch für anspruchsvollere Umgebungen geeignet, sofern die spezifischen Belastungsgrenzen beachtet werden.
Welche Vorteile bietet die Käfigzugfeder-Anschlusstechnik im Vergleich zu Schraubklemmen?
Die Käfigzugfeder-Technologie ermöglicht eine werkzeuglose Verdrahtung, eine konstante und zuverlässige Klemmkraft unabhängig von Vibrationen und Temperaturschwankungen sowie eine einfache und sichere Entriegelung der Leiter. Dies reduziert den Montageaufwand und erhöht die Langzeitstabilität der Verbindung im Vergleich zu traditionellen Schraubklemmen.
Ist die WAGO 2081-1212 halogenfrei?
Ja, das verwendete Polyamid 6.6 (PA 6.6) für das Gehäuse ist nach UL 94 V-0 klassifiziert und ist halogenfrei. Dies ist besonders wichtig für Anwendungen, bei denen die Freisetzung von Halogenen vermieden werden muss.
Wie oft kann ein Leiter wieder in der Klemme befestigt werden?
Die WAGO 2081-1212 ist für mindestens 50 Steckzyklen ausgelegt. Dies gewährleistet eine hohe Wiederverwendbarkeit und Flexibilität bei Änderungen oder Wartungsarbeiten an der Schaltung.
