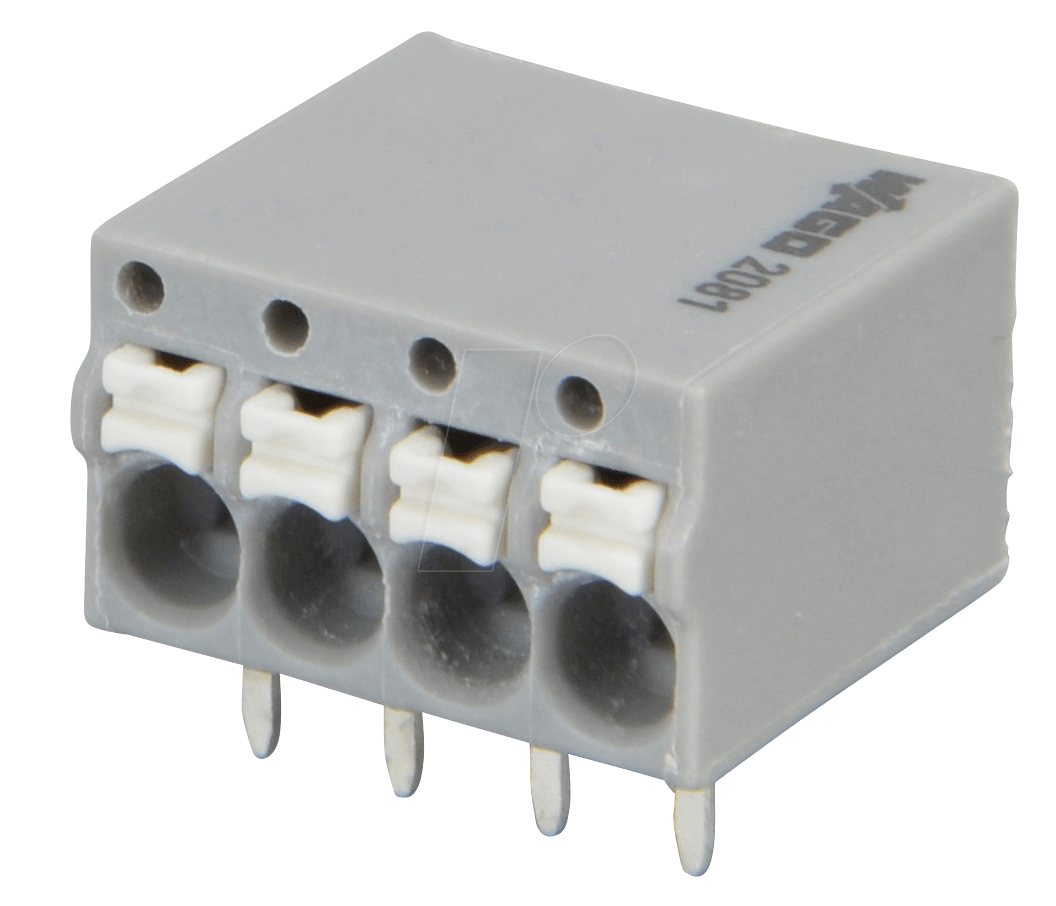

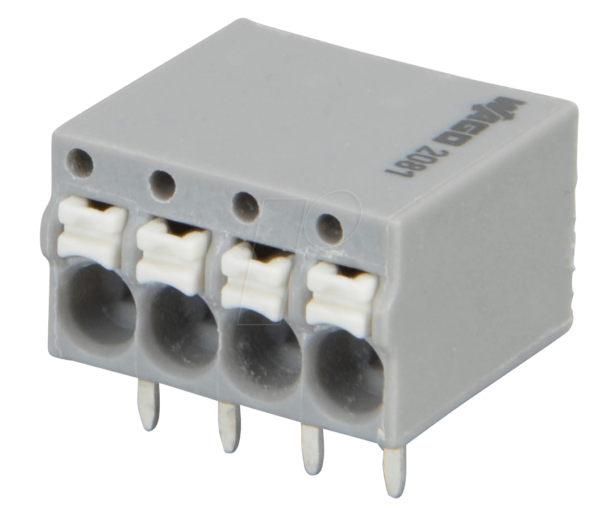

WAGO 2081-1204 Leiterplattenklemme: Sichere und Effiziente Verdrahtung für Ihre Elektronikprojekte
Die WAGO 2081-1204 Leiterplattenklemme ist die optimale Lösung für Anwender, die eine zuverlässige und zeitsparende Verbindungstechnik für Leiterplatten benötigen. Sie richtet sich an Ingenieure, Techniker, Entwickler und ambitionierte Hobbyisten, die höchste Ansprüche an Stabilität, Sicherheit und einfache Handhabung stellen. Dieses Produkt löst das Problem mühsamer und potenziell fehleranfälliger Lötverbindungen durch eine innovative Klemmtechnologie.
Warum WAGO 2081-1204 Ihre Erste Wahl ist
Im Gegensatz zu herkömmlichen Schraubklemmen oder Lötverbindungen bietet die WAGO 2081-1204 eine Reihe von entscheidenden Vorteilen, die sie zur überlegenen Wahl für anspruchsvolle Anwendungen machen. Die bewährte CAGE CLAMP® Anschlussklemme ermöglicht eine werkzeuglose und sichere Verdrahtung, die auch bei Vibrationen und Temperaturschwankungen dauerhaft hält. Dies minimiert das Risiko von Ausfällen und erhöht die Lebensdauer Ihrer elektronischen Geräte signifikant. Die hohe Strombelastbarkeit und der geringe Übergangswiderstand gewährleisten eine effiziente Signalübertragung und minimieren Leistungsverluste.
Die Vorteile der WAGO 2081-1204 Leiterplattenklemme
- Werkzeuglose Montage: Schnelle und einfache Anschlussmöglichkeit ohne Spezialwerkzeug, spart Zeit und reduziert Montagefehler.
- Zuverlässige Verbindung: Die CAGE CLAMP® Technologie garantiert eine sichere und vibrationsfeste Verbindung über die gesamte Lebensdauer.
- Hohe Strombelastbarkeit: Ermöglicht den Anschluss von Leitern mit hoher Stromaufnahme, ideal für leistungsintensive Anwendungen.
- Geringer Übergangswiderstand: Minimiert Leistungsverluste und gewährleistet eine effiziente Energieübertragung und Signalintegrität.
- Kompaktes Design: Platzsparende Bauform ermöglicht hohe Packungsdichte auf der Leiterplatte.
- Einfache Leiterzuführung: Große Öffnungsweite erleichtert das Einführen und Fixieren der Leiter.
- Wieder lösbar: Ermöglicht ein einfaches Trennen und Wiederverbinden von Leitern für Wartungszwecke oder Anpassungen.
- Hochwertige Materialien: Gefertigt aus robusten und langlebigen Kunststoffen für maximale Zuverlässigkeit.
Präzise Spezifikationen und Technische Details
Die WAGO 2081-1204 ist eine 4-polige Leiterplattenklemme, konzipiert für die Aufnahme von Leitern mit einem Querschnitt von 1,5 mm². Die graue Farbgebung dient zur einfachen Kennzeichnung und Integration in bestehende Systemdesigns. Die Klemme ist für den Einsatz auf Leiterplatten optimiert und gewährleistet eine sichere elektrische Verbindung durch ihre innovative Klemmtechnologie.
Konstruktion und Anwendungsbereiche
Die robuste Konstruktion der WAGO 2081-1204 Leiterplattenklemme basiert auf dem bewährten CAGE CLAMP® Prinzip. Dieses Prinzip nutzt eine Federkraft, um den Leiter dauerhaft und sicher gegen die Anschlusskontakte zu pressen. Die Leiter werden einfach in die vorgesehene Öffnung eingeführt, wo sie von der Federkraft gehalten werden. Diese Konstruktion eliminiert die Notwendigkeit von Verschraubungen, die sich lockern können, und bietet eine überlegene Vibrationsfestigkeit. Die kompakte Bauform ermöglicht eine hohe Verdrahtungsdichte auf Leiterplatten, was besonders in Geräten mit begrenztem Platzangebot von Vorteil ist. Die graue Ausführung ist für eine klare und eindeutige Kennzeichnung in komplexen elektronischen Schaltungen unerlässlich.
Die Einsatzgebiete der WAGO 2081-1204 sind vielfältig und reichen von der Automatisierungstechnik über die Gebäudeinstallation bis hin zur Entwicklung von Prototypen und der Kleinserienfertigung. Überall dort, wo eine schnelle, zuverlässige und wartungsarme Verbindung von Leitern auf Leiterplatten gefordert ist, spielt diese Klemme ihre Stärken aus. Sie findet Anwendung in Steuerungsgeräten, Sensorik, Beleuchtungstechnik, Netzteilen und vielen weiteren elektronischen Applikationen, bei denen es auf eine sichere und dauerhafte elektrische Verbindung ankommt.
Produkteigenschaften im Detail
| Eigenschaft | Detail |
|---|---|
| Hersteller | WAGO |
| Modell | 2081-1204 |
| Anzahl der Pole | 4 |
| Leiterquerschnitt (max.) | 1,5 mm² |
| Farbe | Grau |
| Anschlusstechnologie | CAGE CLAMP® |
| Montage auf | Leiterplatte |
| Nennspannung | Entsprechend den spezifischen Anwendungsnormen (typischerweise 250V AC/DC für diese Baugröße) |
| Nennstrom | Entsprechend den spezifischen Anwendungsnormen (typischerweise 17,5A für diese Baugröße) |
| Isolationsmaterial | Hochwertiger, flammhemmender Kunststoff (z.B. Polyamid PA) |
| Umgebungstemperatur (Betrieb) | Breiter Temperaturbereich, typisch -40°C bis +105°C, abhängig von spezifischen Typzulassungen |
Warum Grau? Die Bedeutung der Farbkodierung
Die Wahl der Farbe Grau für die WAGO 2081-1204 Leiterplattenklemme ist kein Zufall. In komplexen elektronischen Installationen spielt die Farbkodierung eine entscheidende Rolle für die Übersichtlichkeit und Sicherheit. Grau wird oft als Standardfarbe für allgemeine Verbindungen oder für bestimmte Systembereiche verwendet, was die Fehlersuche und Wartung erleichtert. Durch die konsistente Verwendung von grauen Klemmen können Techniker schnell verschiedene Kabeltypen oder Funktionen identifizieren, was das Risiko von Verdrahtungsfehlern signifikant reduziert.
Haltbarkeit und Zuverlässigkeit: Die WAGO Philosophie
WAGO steht weltweit für höchste Qualität und Zuverlässigkeit in der Verbindungstechnik. Die 2081-Serie bildet hier keine Ausnahme. Die verwendeten Kunststoffe sind UV-beständig, stoßfest und verfügen über ausgezeichnete Isoliereigenschaften, die auch unter extremen Bedingungen ihre Funktion zuverlässig erfüllen. Die interne CAGE CLAMP® Mechanik ist auf eine Lebensdauer von vielen tausend Steckzyklen ausgelegt und behält ihre Klemmkraft über die Zeit bei. Dies gewährleistet, dass Ihre Schaltungen auch nach Jahren des Betriebs stabil und sicher funktionieren.
Einfache Integration in Ihre Systeme
Die WAGO 2081-1204 Leiterplattenklemme ist so konzipiert, dass sie sich nahtlos in bestehende Leiterplattendesigns integrieren lässt. Die standardisierten Lochabstände und die kompakte Bauform erfordern keine aufwendigen Anpassungen Ihrer PCB-Layouts. Die einfache Leiterzuführung und die werkzeuglose Verriegelung beschleunigen den Montageprozess erheblich, was zu einer Reduzierung der Produktionskosten führt. Ob für die Prototypenentwicklung oder die Massenproduktion, die 2081-Serie bietet Ihnen eine effiziente und skalierbare Lösung.
FAQ – Häufig gestellte Fragen zu WAGO 2081-1204 – Leiterplattenklemme 4-polig, 1,5mm2 , grau
Was ist der maximale Leiterquerschnitt, der mit der WAGO 2081-1204 Anschlussklemme verbunden werden kann?
Die WAGO 2081-1204 Leiterplattenklemme ist für die Aufnahme von flexiblen und starren Leitern mit einem Querschnitt von bis zu 1,5 mm² ausgelegt.
Ist die WAGO 2081-1204 Leiterplattenklemme für hohe Ströme geeignet?
Ja, die Klemme ist für den Einsatz mit Nennströmen von bis zu 17,5 Ampere (abhängig von spezifischen Anwendungsnormen und thermischen Bedingungen) konzipiert, was sie für viele leistungsintensive Anwendungen geeignet macht.
Wie wird die Leiterplatte mit der WAGO 2081-1204 verbunden?
Die WAGO 2081-1204 wird durch Löten direkt auf der Leiterplatte montiert. Die elektrische Verbindung der Leiter zur Klemme erfolgt dann über die CAGE CLAMP® Technologie.
Ist die WAGO 2081-1204 Leiterplattenklemme wieder lösbar?
Ja, die CAGE CLAMP® Anschlussklemme ermöglicht ein einfaches und sicheres Trennen und Wiederverbinden der angeschlossenen Leiter, was Wartungsarbeiten oder Anpassungen erleichtert.
Welche Vorteile bietet die CAGE CLAMP® Technologie gegenüber herkömmlichen Anschlussklemmen?
Die CAGE CLAMP® Technologie bietet eine werkzeuglose und vibrationsfeste Verbindung, die im Vergleich zu Schraubklemmen eine höhere Zuverlässigkeit und Langlebigkeit aufweist und das Risiko von Kurzschlüssen durch gelöste Schrauben minimiert.
Für welche Umgebungsbedingungen ist die WAGO 2081-1204 Leiterplattenklemme ausgelegt?
Die Klemme ist aus hochwertigen, robusten Kunststoffen gefertigt und für einen breiten Betriebstemperaturbereich (typischerweise -40°C bis +105°C) ausgelegt, was sie für viele industrielle und kommerzielle Umgebungen geeignet macht.
