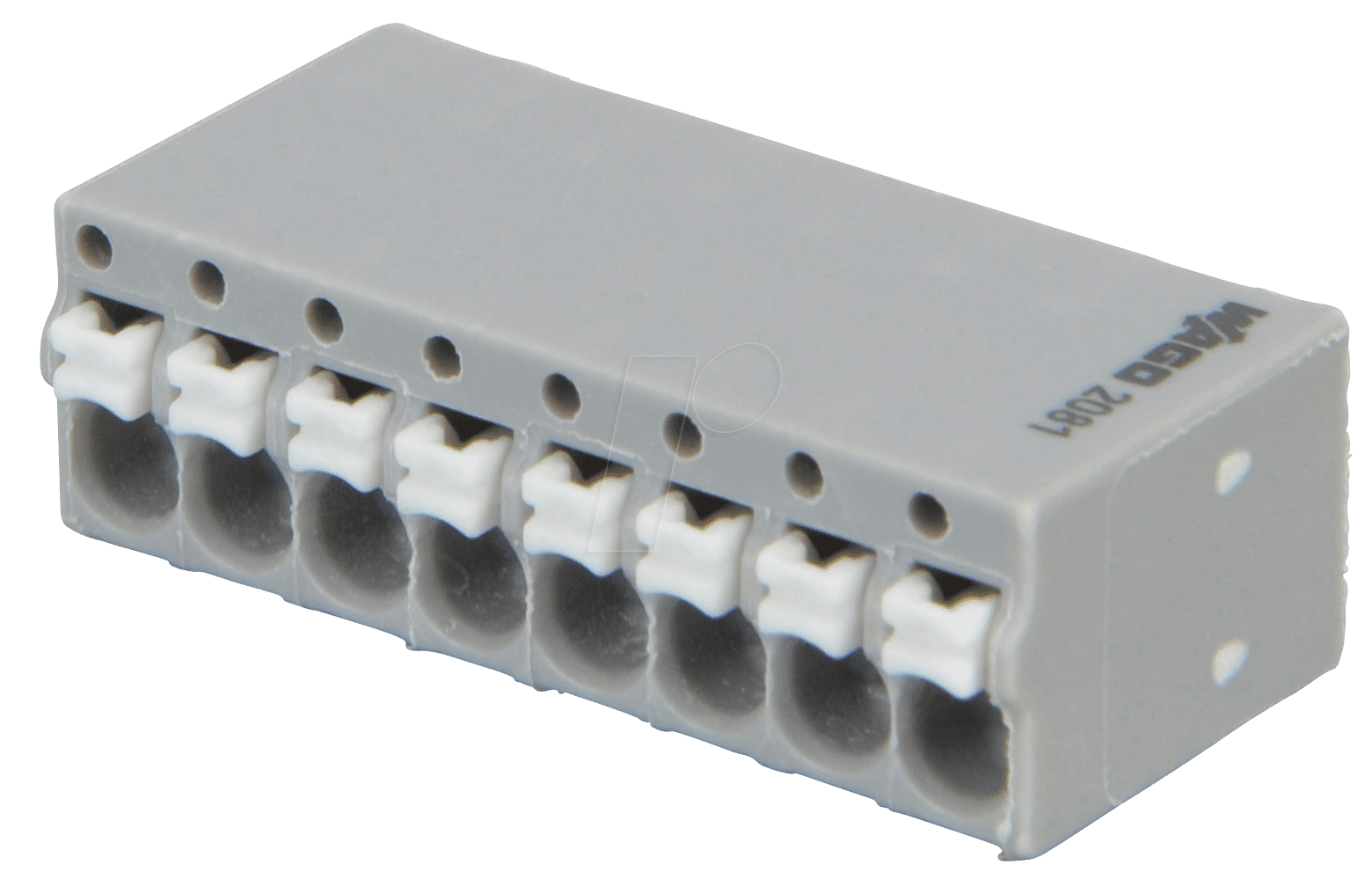

WAGO 2081-1128 – Die intelligente Verbindungslösung für Ihre Elektronikprojekte
Die WAGO 2081-1128 Leiterplattenklemme ist die präzise Antwort für Elektrotechniker, Entwickler und Hobbyisten, die eine zuverlässige, zeitsparende und sichere Verbindungslösung für Leiterplatten benötigen. Sie löst das Problem umständlicher und fehleranfälliger Lötverbindungen, indem sie eine steckbare Alternative bietet, die selbst unter anspruchsvollen Bedingungen Bestand hat. Speziell entwickelt für Anwendungen, bei denen eine schnelle Montage und Demontage unerlässlich ist, ermöglicht diese 8-polige Klemme die effiziente Integration von Komponenten.
Maximale Effizienz und Sicherheit: Die Vorteile der WAGO 2081-1128
Wenn es um die Verbindung von elektronischen Komponenten auf Leiterplatten geht, steht die WAGO 2081-1128 Leiterplattenklemme für eine signifikante Verbesserung gegenüber herkömmlichen Methoden. Ihre Konstruktion und die integrierte CAGE CLAMP® Verbindungstechnik garantieren nicht nur eine schnelle Installation, sondern auch eine langanhaltende, vibrationssichere Verbindung. Dies eliminiert potenzielle Fehlerquellen, die durch schlechte Lötstellen entstehen können, und minimiert Ausfallzeiten.
- Zeitersparnis durch steckbare Technologie: Kein Lötkolben notwendig, einfache und schnelle Verdrahtung.
- Vibrationssichere und dauerhaft stabile Verbindung: Die bewährte CAGE CLAMP® Technologie sorgt für einen sicheren Kontakt, auch bei mechanischer Beanspruchung.
- Fehlerreduktion: Deutlich geringeres Risiko von kalten Lötstellen oder Kurzschlüssen im Vergleich zu manuellen Lötverfahren.
- Hohe Kontaktsicherheit: Jeder Anschluss ist individuell und sicher.
- Platzoptimiertes Design: Kompakte Bauform für maximale Bestückungsdichte auf der Leiterplatte.
- Einfache Handhabung: Intuitiver Anschluss von Litzen und Massivleitern.
Technische Spezifikationen und Aufbau
Die WAGO 2081-1128 ist eine 8-polige Leiterplattenklemme, die für die Aufnahme von Leitern mit einem Querschnitt von 1,5 mm² konzipiert ist. Gefertigt aus hochwertigen Materialien, gewährleistet sie eine lange Lebensdauer und zuverlässige Funktion. Die graue Farbgebung dient der klaren Identifizierung und fügt sich unauffällig in bestehende Elektronikdesigns ein. Die Klemme ist für den Einsatz auf Leiterplatten vorgesehen und ermöglicht eine einfache und sichere Montage.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit der WAGO 2081-1128 Leiterplattenklemme eröffnet zahlreiche Anwendungsszenarien. Sie ist ideal für die Industrieautomation, wo schnelle und zuverlässige Verbindungen in Schaltschränken und Steuerungen gefragt sind. Im Bereich der Haustechnik findet sie Anwendung in Beleuchtungssystemen und Sensorik. Auch für den Prototypenbau und die Entwicklung von Elektronikgeräten im Konsumgüterbereich ist sie eine ausgezeichnete Wahl. Die Möglichkeit, Leiter schnell und sicher zu verbinden, macht sie unverzichtbar für:
- Industrielle Steuerungs- und Regelungstechnik
- Gebäudeautomationssysteme
- Netzteilanschlüsse
- Signalübertragung auf Leiterplatten
- Beleuchtungstechnik
- Sensor- und Aktoranbindungen
- Prototypen und Kleinserienfertigung
WAGO 2081-1128 im Detail: Hochwertige Materialien und überlegene Technologie
Das Kernstück der WAGO 2081-1128 bildet die patentierte CAGE CLAMP® Verbindungstechnologie. Dieses federbasierte Klemmsystem ermöglicht einen kraftschlüssigen Kontakt, der unabhängig von der Art des Leiters (Massiv- oder Litzenleiter) eine extrem hohe Zug- und Vibrationsfestigkeit gewährleistet. Im Gegensatz zu Schraubklemmen, bei denen sich die Schraube durch Vibrationen lockern kann, oder Lötverbindungen, die anfällig für thermische Belastungen sind, bietet die CAGE CLAMP® eine konstante Klemmkraft über die gesamte Lebensdauer.
Das Gehäusematerial der Klemme besteht aus einem hochtemperatur- und flammwidrigen Kunststoff (PA 6.6), der den strengen Sicherheitsanforderungen entspricht und eine hohe elektrische Isolation bietet. Die Leiteranschlüsse sind aus vernickeltem Kupfer gefertigt, um eine optimale Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten. Dies garantiert eine geringe Übergangswiderstand und somit eine effiziente Energieübertragung.
Die 8-polige Ausführung ermöglicht die gleichzeitige und geordnete Verbindung mehrerer Signale oder Stromkreise auf engstem Raum. Die definierte Polung und die einfache Steckbarkeit minimieren Montagefehler und beschleunigen den Prozess erheblich. Die geringe Bauhöhe in Kombination mit der kompakten Breite macht die WAGO 2081-1128 zur idealen Lösung für Applikationen mit begrenztem Bauraum.
Qualitätsmerkmale und Produktdaten im Überblick
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | WAGO 2081-1128 |
| Polzahl | 8 |
| Leiterquerschnitt (min.) | 0,08 mm² (bei Verwendung von AWG 28) |
| Leiterquerschnitt (max.) | 1,5 mm² (bei Verwendung von AWG 16) |
| Leiterquerschnitt (max. fein- oder mehrdrähtig) | 1,5 mm² (bei Verwendung von AWG 16) |
| Anschlusstechnik | CAGE CLAMP® |
| Material Gehäuse | Hochtemperatur- und flammwidriges Polyamid (PA 6.6) |
| Material Kontaktfedern | Vernickeltes Kupfer |
| Farbe | Grau |
| Nennspannung | 320 V |
| Nennstrom | 12 A |
| Umgebungstemperatur (Betrieb) | -60 °C bis +105 °C |
| Montageart | Lötanschlüsse auf Leiterplatte |
FAQ – Häufig gestellte Fragen zu WAGO 2081-1128 – Leiterplattenklemme 8-polig, 1,5mm², grau
Welche Arten von Leitern können mit der WAGO 2081-1128 verbunden werden?
Die WAGO 2081-1128 Leiterplattenklemme ist für die Aufnahme von Massivleitern sowie von feindrähtigen und mehrdrähtigen Litzen geeignet. Dies ermöglicht eine maximale Flexibilität bei der Auswahl Ihrer Verdrahtungsmaterialien.
Was bedeutet die Nennspannung von 320 V und der Nennstrom von 12 A für meine Anwendung?
Die Nennspannung von 320 V und der Nennstrom von 12 A geben die maximalen elektrischen Belastungsgrenzen an, für die die Klemme sicher ausgelegt ist. Sie können die Klemme für Anwendungen verwenden, die innerhalb dieser Parameter liegen, um eine sichere und zuverlässige Funktion zu gewährleisten.
Ist die Installation der WAGO 2081-1128 komplex?
Nein, die Installation ist bewusst einfach gehalten. Durch die steckbare CAGE CLAMP® Technologie ist kein Löten erforderlich. Der Leiter wird einfach in die vorgesehene Öffnung eingeführt und sicher eingespannt. Dies vereinfacht den Montageprozess erheblich.
Welche Vorteile bietet die graue Farbgebung?
Die graue Farbgebung dient der klaren Kennzeichnung und der optischen Integration in industrielle oder technische Umgebungen. Sie hilft bei der Unterscheidung von anderen Komponenten und sorgt für ein professionelles Erscheinungsbild.
Wie unterscheidet sich die CAGE CLAMP® Technologie von herkömmlichen Schraubklemmen?
Der Hauptunterschied liegt in der Art der Klemmung. CAGE CLAMP® nutzt eine Federkraft, die eine konstante und vibrationssichere Verbindung gewährleistet, unabhängig von Materialermüdung oder Vibrationen. Schraubklemmen können sich durch Vibrationen lockern, was zu schlechteren Kontakten oder Ausfällen führen kann.
Ist die Klemme für hohe Temperaturen geeignet?
Ja, die WAGO 2081-1128 ist für einen Betriebstemperaturbereich von -60 °C bis +105 °C ausgelegt. Dies macht sie auch für anspruchsvolle Umgebungen mit schwankenden Temperaturen geeignet.
Kann die Klemme auch für feine Leiterquerschnitte unter 1,5 mm² verwendet werden?
Ja, die Klemme kann Leiterquerschnitte ab 0,08 mm² (AWG 28) aufnehmen, was die Einsatzmöglichkeiten erweitert und die Verwendung auch für Signalleiter mit geringerem Querschnitt ermöglicht.
