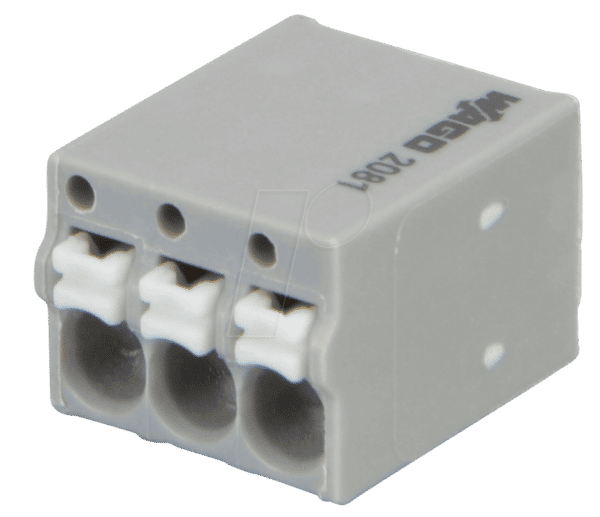

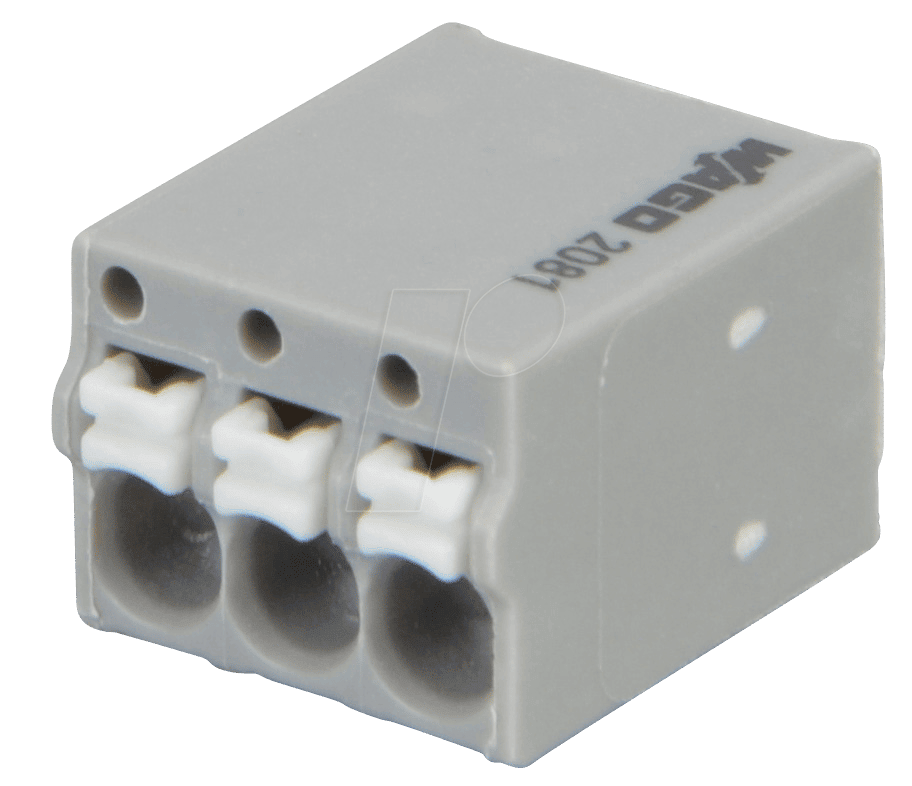

Perfekte Verbindungen auf kleinstem Raum: Die WAGO 2081-1123 Leiterplattenklemme
Sie suchen nach einer zuverlässigen und effizienten Lösung für die Verdrahtung auf Leiterplatten, insbesondere wenn Platz ein kritischer Faktor ist? Die WAGO 2081-1123 Leiterplattenklemme mit 3 Polen und einem Anschlussquerschnitt von 1,5 mm² in dezentem Grau bietet genau diese Präzision. Diese Klemme ist die ideale Wahl für Ingenieure, Entwickler und Technikprofis, die höchste Ansprüche an Sicherheit, Stabilität und Benutzerfreundlichkeit bei der elektrischen Verbindung stellen.
Warum WAGO 2081-1123 die überlegene Wahl ist
Herkömmliche Lötverbindungen oder weniger ausgereifte Klemmsysteme können anfällig für Vibrationen, Temperaturschwankungen und mechanische Belastungen sein. Die WAGO 2081-1123 hingegen basiert auf der patentierten CAGE CLAMP® Verbindungstechnik, die eine dauerhaft sichere und wartungsfreie Steckverbindung gewährleistet. Dies eliminiert die Risiken von kalten Lötstellen und reduziert den Montageaufwand signifikant, was sie zu einer überlegenen Alternative für anspruchsvolle Anwendungen macht. Die kompakte Bauform mit einem Rastermaß von 5 mm minimiert zudem den Platzbedarf auf der Leiterplatte, ein entscheidender Vorteil in der modernen Elektronikentwicklung, wo jede Komponente zählt.
Die Technologie hinter WAGO 2081-1123
Das Herzstück jeder WAGO Verbindungsklemme ist die innovative CAGE CLAMP® Technologie. Bei der 2081-Serie kommt die bewährte Version zum Einsatz, die durch ihre einfache Handhabung und gleichzeitig extrem robuste Klemmkraft besticht. Die Montage erfolgt werkzeuglos: Einfach den abisolierten Draht einführen und die Klemmung ist hergestellt. Dies spart wertvolle Zeit und reduziert das Risiko von Beschädigungen am Leiter. Die Klemme ist für massive und flexible Leiter mit einer Aderendhülse konzipiert und unterstützt einen Leiterquerschnitt von 1,5 mm². Dies deckt einen breiten Anwendungsbereich in der Elektronik und Elektrotechnik ab. Das Gehäusematerial, typischerweise aus hochtemperaturbeständigem und flammwidrigem Kunststoff (PA), sorgt für elektrische Isolation und mechanischen Schutz. Die Kontaktfedern sind aus einer korrosionsbeständigen Legierung gefertigt, um eine langanhaltende Leitfähigkeit zu gewährleisten.
Vorteile der WAGO 2081-1123 Leiterplattenklemme
Werkzeuglose Montage: Einfaches Einstecken des abisolierten Leiters spart Zeit und verhindert Montagefehler.
Sichere und wartungsfreie Verbindung: Die CAGE CLAMP® Technologie sorgt für eine dauerhaft zuverlässige elektrische Verbindung, resistent gegen Vibrationen und Temperaturschwankungen.
Kompaktes Design: Das geringe Rastermaß von 5 mm ermöglicht eine hohe Packungsdichte auf Leiterplatten und spart wertvollen Bauraum.
Hohe Strombelastbarkeit: Ausgelegt für einen Leiterquerschnitt von 1,5 mm², bietet die Klemme ausreichende Kapazität für viele Anwendungen.
Breiter Temperaturbereich: Die Klemme ist für den Einsatz in einem weiten Temperaturbereich ausgelegt, was sie für diverse Umgebungsbedingungen geeignet macht.
Hohe elektrische Sicherheit: Die Konstruktion und die verwendeten Materialien erfüllen strenge Sicherheitsnormen, was eine zuverlässige und sichere elektrische Verbindung garantiert.
Vielseitige Anwendungsmöglichkeiten: Geeignet für eine Vielzahl von elektronischen Geräten, Steuerungen und Systemen, bei denen eine kompakte und sichere Verdrahtung gefordert ist.
Technische Spezifikationen im Detail
Die WAGO 2081-1123 Leiterplattenklemme ist ein präzise gefertigtes Bauteil, das für anspruchsvolle Verdrahtungsaufgaben konzipiert wurde. Die technischen Merkmale sind auf maximale Leistung und Zuverlässigkeit optimiert:
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modell | 2081-1123 |
| Polzahl | 3 |
| Anschlussquerschnitt | 1,5 mm² |
| Rastermaß | 5 mm |
| Farbe | Grau |
| Anschlusstechnik | CAGE CLAMP® |
| Leitertyp | Massiv und flexibel (mit Aderendhülse) |
| Nennspannung | Typische Nennspannung für diese Klemmenklasse liegt oft bei 250V, die genaue Spezifikation ist produktspezifisch zu prüfen. |
| Nennstrom | Typische Nennströme für diese Klemmenklasse liegen oft bei 17,5A, die genaue Spezifikation ist produktspezifisch zu prüfen. |
| Betriebstemperatur | Typische Betriebstemperaturen reichen von -40°C bis +105°C, abhängig von der spezifischen Ausführung und Zulassung. |
| Gehäusematerial | Hochtemperaturfähiger, flammhemmender Kunststoff (z.B. Polyamid) für ausgezeichnete Isolation und mechanische Stabilität. |
| Kontaktmaterial | Korrosionsbeständige Legierung für dauerhaft zuverlässige elektrische Verbindungen. |
| Schutzart | Die Klemme selbst ist nicht als Schutzart klassifiziert, die Schutzart des Gesamtsystems ist entscheidend. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 2081-1123 Leiterplattenklemme findet aufgrund ihrer Vielseitigkeit und Zuverlässigkeit breite Anwendung in zahlreichen Sektoren der Elektronik und Elektrotechnik. Ihre kompakte Bauform und die einfache Handhabung prädestinieren sie für den Einsatz in Bereichen, wo Effizienz und Platzersparnis von höchster Bedeutung sind.
Industrielle Steuerungs- und Automatisierungstechnik: Zur Verdrahtung von Sensoren, Aktoren und Steuergeräten auf Leiterplatten in industriellen Schaltschränken und Anlagen.
Gebäudeautomation: Integration in Heizungs-, Lüftungs- und Klimatechnik (HLK), Beleuchtungssysteme und Sicherheitstechnik, wo präzise und zuverlässige Verbindungen gefordert sind.
Mess- und Regeltechnik: Sicherstellung stabiler Verbindungen in präzisen Messgeräten und Regelkreisen, die eine hohe Signalintegrität erfordern.
LED-Technik: Einsatz in Treibern und Modulen für LED-Beleuchtungssysteme, insbesondere dort, wo kompakte Bauformen und schnelle Installationen notwendig sind.
Konsumerelektronik: In Netzteilen, Audiogeräten und anderen elektronischen Geräten, bei denen eine effiziente und sichere interne Verdrahtung wichtig ist.
Netzteilbau: Zur sicheren und kompakten Verdrahtung von Ein- und Ausgangsseiten in verschiedenen Netzteilkonfigurationen.
Häufig gestellte Fragen (FAQ) zu WAGO 2081-1123 – Leiterplattenklemme 3-polig, 1,5mm², grau
Wie wird die WAGO 2081-1123 Leiterplattenklemme montiert?
Die Montage der WAGO 2081-1123 Leiterplattenklemme erfolgt äußerst einfach und werkzeuglos. Der abisolierte Leiter wird gerade in die vorgesehene Öffnung eingeführt, woraufhin die integrierte CAGE CLAMP® Feder die Verbindung automatisch und sicher herstellt. Es ist kein zusätzliches Werkzeug wie Schraubendreher oder Zange erforderlich.
Welche Leiterquerschnitte können mit der WAGO 2081-1123 Klemme verwendet werden?
Die WAGO 2081-1123 Leiterplattenklemme ist für einen Anschlussquerschnitt von 1,5 mm² ausgelegt. Sowohl massive als auch flexible Leiter können verwendet werden. Bei flexiblen Leitern wird empfohlen, eine Aderendhülse zur Erhöhung der Zuverlässigkeit und einfachen Handhabung zu verwenden.
Ist die WAGO 2081-1123 Klemme für den Einsatz in rauen Umgebungen geeignet?
Ja, die Klemme ist aus hochwertigen, flammhemmenden und hochtemperaturbeständigen Kunststoffen gefertigt, was eine gute Beständigkeit gegenüber Umwelteinflüssen wie Temperaturschwankungen und mechanischen Belastungen gewährleistet. Die genauen Einsatzgrenzen sind den technischen Datenblättern zu entnehmen, aber für viele industrielle und anspruchsvolle Umgebungen ist sie gut geeignet.
Was bedeutet die „CAGE CLAMP®“ Technologie?
Die CAGE CLAMP® Technologie ist eine patentierte WAGO-Verbindungstechnik, die eine Federklemmung ohne Schrauben ermöglicht. Ein federbelasteter Käfig (Cage) hält den Leiter fest und sorgt für eine dauerhaft sichere und vibrationsbeständige Verbindung. Dies minimiert den Wartungsaufwand und das Risiko von Kurzschlüssen durch gelöste Verbindungen.
Welche Vorteile bietet die kompakte Bauweise der Klemme?
Die kompakte Bauweise mit einem Rastermaß von 5 mm ermöglicht eine hohe Packungsdichte auf der Leiterplatte. Dies ist besonders vorteilhaft in modernen elektronischen Geräten, wo der Platz oft begrenzt ist. Ingenieure können so mehr Funktionalität auf kleinerem Raum unterbringen, was zu kleineren und effizienteren Produkten führt.
Ist die WAGO 2081-1123 für den Einsatz in sicherheitsrelevanten Anwendungen zertifiziert?
WAGO Produkte durchlaufen strenge Zertifizierungsprozesse und erfüllen internationale Normen für elektrische Sicherheit. Die 2081-Serie ist für eine Vielzahl von Anwendungen zugelassen. Für spezifische sicherheitsrelevante Anwendungen ist es jedoch unerlässlich, die produktspezifischen Zulassungen und Normen (z.B. UL, VDE) zu prüfen, ob diese den Anforderungen der jeweiligen Anwendung genügen.
Wie unterscheidet sich die WAGO 2081-1123 von herkömmlichen Lötverbindungen?
Im Gegensatz zu Lötverbindungen bietet die WAGO 2081-1123 eine werkzeuglose, wieder lösbare und vor allem wartungsfreie Steckverbindung. Lötstellen können mit der Zeit durch Vibrationen oder Temperaturschwankungen brechen oder Kalte Lötstellen bilden, was zu Ausfällen führen kann. Die CAGE CLAMP® Technologie bietet eine konstante Klemmkraft und ist unempfindlich gegenüber diesen Einflüssen, was zu einer höheren Zuverlässigkeit und einfacheren Wartung führt.
