Optimale Verbindungslösungen für die Elektronikfertigung: Die WAGO 2061-603 SMD-Leiterplattenklemme

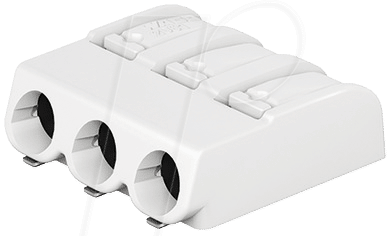

Die WAGO 2061-603 SMD-Leiterplattenklemme mit einem Rastermaß von 6 mm und 3 Polen in reinem Weiß ist die ideale Lösung für professionelle Anwender und Ingenieure, die eine zuverlässige und platzsparende Verbindungstechnik für ihre Leiterplatten benötigen. Sie adressiert die Herausforderung, eine sichere und dauerhafte elektrische Verbindung auf engstem Raum zu realisieren, insbesondere bei anspruchsvollen Anwendungen in der Automobilindustrie, der Haushaltsgeräte-Elektronik und der industriellen Automatisierung. Diese Klemme bietet eine überlegene Leistung und einfache Handhabung im Vergleich zu traditionellen Lötverbindungen oder weniger robusten Klemmsystemen.
Präzise Technik und herausragende Zuverlässigkeit
Die WAGO 2061-603 Serie repräsentiert die nächste Generation der Verbindungs- und Befestigungstechnik für die Oberflächenmontage (SMD). Entwickelt mit dem Fokus auf Effizienz und Langlebigkeit, ermöglicht diese Klemme eine schnelle und sichere Montage ohne den Bedarf an zusätzlichen Werkzeugen oder Lötprozessen, was signifikante Zeit- und Kosteneinsparungen in der Produktion bedeutet. Die integrierte Zugentlastung schützt empfindliche Leiterbahnen und sorgt für eine mechanisch stabile Verbindung, selbst unter Vibrationen oder wechselnden thermischen Belastungen. Dies gewährleistet eine unterbrechungsfreie Signalübertragung und verlängert die Lebensdauer elektronischer Geräte erheblich.
Vorteile der WAGO 2061-603 SMD-Leiterplattenklemme
- Schnelle und einfache Installation: Die werkzeuglose Montage reduziert die Durchlaufzeiten in der Fertigung und minimiert das Risiko von Montagefehlern.
- Kompaktes Design: Das geringe Platzangebot auf der Leiterplatte ermöglicht eine höhere Packungsdichte und unterstützt die Miniaturisierung elektronischer Schaltungen.
- Hohe Zuverlässigkeit: Die bewährte WAGO Klemmechnik garantiert eine dauerhaft sichere und vibrationsfeste elektrische Verbindung, die auch anspruchsvollen Umgebungsbedingungen standhält.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Anwendungen in verschiedenen Branchen, von der Signalübertragung bis zur Stromversorgung.
- Nachhaltigkeit durch Wiederverwendbarkeit: Die Klemmen können bei Bedarf einfach gelöst und wiederverwendet werden, was die Umweltbilanz verbessert und die Kosten senkt.
- Gleichbleibend hohe Qualität: Hergestellt nach strengen Qualitätsstandards, um eine konsistente und verlässliche Performance über Jahre hinweg zu gewährleisten.
Technische Spezifikationen im Detail
Die WAGO 2061-603 SMD-Leiterplattenklemme zeichnet sich durch ihre robusten Konstruktionsmerkmale und ihre Leistungsfähigkeit aus. Die Klemme ist für die Aufnahme von Leiterquerschnitten von 0,14 mm² bis 1,5 mm² ausgelegt, was eine breite Palette von Anschlussmöglichkeiten bietet. Die Nennspannung beträgt 250 V, und die Nennstromstärke liegt bei 15 A, was sie für viele gängige Stromversorgungs- und Signalverbindungen geeignet macht. Das Rastermaß von 6 mm sorgt für eine optimale Balance zwischen Platzbedarf und Handhabbarkeit auf der Leiterplatte. Das Gehäusematerial, typischerweise ein hochtemperaturbeständiges und flammwidriges Kunststoffmaterial wie PA (Polyamid), bietet zusätzliche Sicherheit und Langlebigkeit. Die Farbgebung in reinem Weiß trägt zur ästhetischen Integration in verschiedene Designs bei und erleichtert die visuelle Identifikation.
Einsatzgebiete und Anwendungsbereiche
Die WAGO 2061-603 ist prädestiniert für den Einsatz in Bereichen, in denen höchste Zuverlässigkeit und Effizienz gefragt sind. Dies umfasst:
- Automobilindustrie: Von der Verkabelung in Steuergeräten bis hin zu Beleuchtungssystemen, wo Vibrationen und Temperaturschwankungen alltäglich sind.
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuerungskomponenten in komplexen Maschinen und Anlagen.
- Haushaltsgeräte: In Waschmaschinen, Geschirrspülern und anderen elektronisch gesteuerten Geräten, wo Langlebigkeit und Sicherheit oberste Priorität haben.
- Beleuchtungstechnik: Insbesondere bei LED-Anwendungen, wo eine einfache und sichere Verdrahtung erforderlich ist.
- Medizintechnik: In Geräten, die höchste Zuverlässigkeit und eine leichte Reinigung erfordern.
| Eigenschaft | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | SMD-Leiterplattenklemme |
| Hersteller | WAGO |
| Modellnummer | 2061-603 |
| Polanzahl | 3-polig |
| Rastermaß (RM) | 6 mm |
| Farbe | Weiß |
| Montageart | SMD (Surface Mount Device) |
| Anschlussart | Federklemme (CAGE CLAMP®) |
| Leiterquerschnittsbereich | 0,14 mm² – 1,5 mm² |
| Nennspannung | 250 V |
| Nennstrom | 15 A |
| Gehäusematerial | Hochtemperatur- und flammwidriges Polyamid (PA) |
| Betriebstemperatur | -40 °C bis +105 °C |
| Zulassungen | UL, VDE, CSA (je nach spezifischer Produktvariante und Region) |
| Besondere Merkmale | Integrierte Zugentlastung, werkzeuglose Montage, hohe Vibrationsfestigkeit |
FAQ – Häufig gestellte Fragen zu WAGO 2061-603 – SMD-Leiterplattenklemme, RM 6 mm, 3-pol, weiß
Kann die WAGO 2061-603 Klemme auch für höhere Stromstärken verwendet werden?
Die Nennstromstärke der WAGO 2061-603 Klemme beträgt 15 A. Für Anwendungen, die höhere Stromstärken erfordern, sollten Sie spezifische Modelle aus der WAGO Produktpalette in Betracht ziehen, die für solche Anforderungen ausgelegt sind. Die Auswahl der richtigen Klemme ist entscheidend für die Sicherheit und Zuverlässigkeit Ihrer Schaltung.
Ist die Montage der WAGO 2061-603 Klemme kompliziert?
Nein, die Montage der WAGO 2061-603 Klemme ist bewusst einfach gestaltet. Dank der bewährten WAGO Federklemmen-Technik erfolgt die Montage werkzeuglos. Einfach den abisolierten Draht einführen und die Klemme schließt sich sicher. Dies reduziert den Zeitaufwand und minimiert Fehlerquellen in der Produktion.
Welche Arten von Leitern können mit der WAGO 2061-603 Klemme verbunden werden?
Die WAGO 2061-603 Klemme ist für die Aufnahme von massiven und feindrähtigen Leitern mit oder ohne Isolier- oder Aderendhülse im Bereich von 0,14 mm² bis 1,5 mm² konzipiert. Die Flexibilität in Bezug auf Leiterarten macht sie sehr vielseitig einsetzbar.
Wie wirkt sich die SMD-Montage auf die Zuverlässigkeit aus?
Die SMD-Montage bietet durch die direkte Verbindung auf der Leiterplatte eine sehr kompakte und mechanisch stabile Lösung. Die WAGO 2061-603 ist speziell für diese Montageart optimiert und gewährleistet eine sichere und dauerhafte elektrische Verbindung, die auch gegenüber Vibrationen und thermischen Belastungen gut geschützt ist.
Ist die weiße Farbe der Klemme nur ästhetisch oder hat sie technische Vorteile?
Die weiße Farbgebung der WAGO 2061-603 dient primär der Ästhetik und der besseren Sichtbarkeit auf der Leiterplatte, was die Qualitätskontrolle erleichtern kann. Technisch gesehen hat die Farbe selbst keinen direkten Einfluss auf die elektrische Performance oder Zuverlässigkeit. Sie trägt jedoch zur klaren Kennzeichnung und Integration in verschiedene Designs bei.
Wie beständig ist das Gehäusematerial gegenüber Umwelteinflüssen?
Das Gehäuse der WAGO 2061-603 Klemme besteht aus einem hochtemperatur- und flammwidrigen Polyamid (PA). Dieses Material bietet eine ausgezeichnete Beständigkeit gegenüber einer Vielzahl von Umwelteinflüssen, einschließlich hoher Temperaturen, Feuchtigkeit und chemischer Substanzen, die typischerweise in industriellen Umgebungen anzutreffen sind.
Bietet WAGO auch passende Gegenstücke oder Erweiterungen für die 2061-603 Serie?
WAGO bietet ein breites Spektrum an Verbindungslösungen, die oft gut mit der 2061-Serie harmonieren. Es gibt diverse Leiterplattenklemmen, Steckverbinder und Durchgangssteckverbinder, die auf ähnlichen Prinzipien basieren. Es empfiehlt sich, das vollständige Produktsortiment von WAGO zu konsultieren, um die optimalen Ergänzungen für Ihre spezifische Anwendung zu finden.
