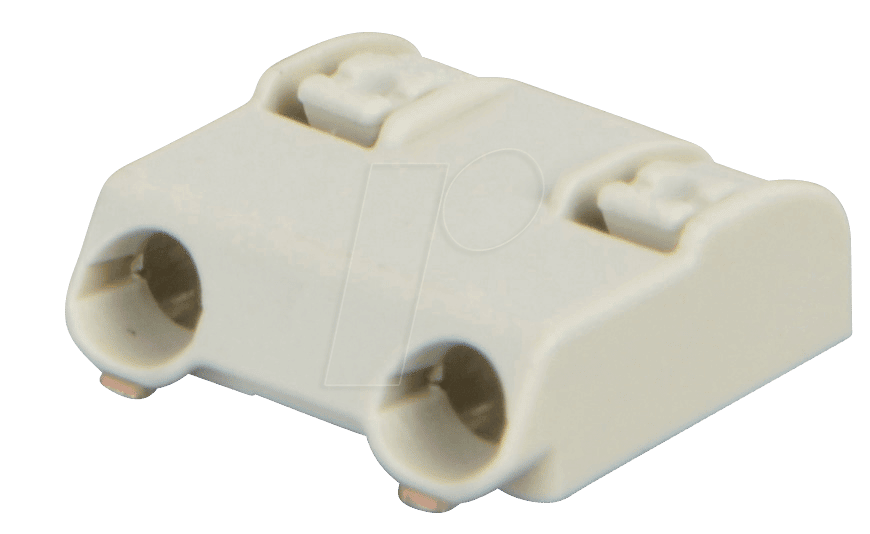

Präzision und Zuverlässigkeit für SMD-Anwendungen: Die WAGO 2060-802
Elektronikentwickler und Produktionsverantwortliche stehen oft vor der Herausforderung, robuste und platzsparende Verbindungen auf Leiterplatten zu realisieren. Die WAGO 2060-802 SMD Leiterplattenklemme mit 2 Polen bietet hierfür eine exzellente Lösung, indem sie eine sichere und effiziente Verdrahtung direkt auf SMD-bestückten Platinen ermöglicht, ideal für hochintegrierte Schaltungen und anspruchsvolle Umgebungen.
Die Vorteile der WAGO 2060-802 im Überblick
Die WAGO 2060-802 SMD Leiterplattenklemme zeichnet sich durch herausragende Eigenschaften aus, die sie zur bevorzugten Wahl für professionelle Elektronikanwendungen machen:
- Platzersparnis durch kompaktes Design: Speziell für die Oberflächenmontage entwickelt, minimiert diese Klemme den benötigten Bauraum auf der Leiterplatte und ermöglicht dichtere Bestückungen.
- Sichere und zuverlässige Kontaktierung: Die bewährte WAGO CAGE CLAMP® Anschlussklemme garantiert eine vibrationssichere und dauerhafte elektrische Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat.
- Einfache Handhabung und Montage: Die Montage auf der Leiterplatte erfolgt im Reflow-Lötprozess, während die Verdrahtung dank des werkzeuglosen Anschlusses schnell und unkompliziert ist.
- Hohe Stromtragfähigkeit für ihre Größe: Trotz ihrer geringen Abmessungen bietet die 2060-802 eine beeindruckende Strombelastbarkeit, die sie für eine Vielzahl von Anwendungen qualifiziert.
- Beständigkeit gegenüber Umwelteinflüssen: Gefertigt aus hochwertigen Materialien, trotzt die Klemme Umgebungsfaktoren wie Temperatur und Feuchtigkeit, was ihre Langlebigkeit sichert.
- Kompatibilität mit gängigen Lötverfahren: Die Klemme ist für den Einsatz in automatisierten Bestückungsprozessen und gängigen Reflow-Lötverfahren optimiert.
Technologische Überlegenheit und Anwendungsbereiche
Die WAGO 2060-802 ist mehr als nur eine einfache Leiterplattenklemme; sie repräsentiert eine fortschrittliche Lösung für die Herausforderungen der modernen Elektronikfertigung. Die Integration der CAGE CLAMP® Technologie in ein SMD-fähiges Design adressiert direkt die Notwendigkeit kompakter und gleichzeitig robuster Anschlusstechnik. Standardlösungen erfordern oft zusätzliche Befestigungselemente oder sind weniger toleranzfähig gegenüber Vibrationen. Die 2060-802 hingegen bietet eine integrale Lösung, die sowohl mechanische Stabilität als auch elektrische Integrität gewährleistet.
Ihre primären Einsatzgebiete finden sich dort, wo höchste Zuverlässigkeit auf kleinstem Raum gefragt ist. Dies umfasst unter anderem:
- Automobilindustrie: Steuergeräte, Sensorik und Beleuchtungssysteme, die extremen Bedingungen standhalten müssen.
- Industrieautomation: Kompakte Steuerungsmodule, Sensor-Aktor-Verbindungen und dezentrale Peripherie.
- Medizintechnik: Geräte, bei denen höchste Zuverlässigkeit und Miniaturisierung entscheidend sind, wie z.B. tragbare Diagnosegeräte oder implantierbare Systeme.
- Konsumelektronik: Hochintegrierte Geräte, bei denen jeder Millimeter zählt, wie z.B. moderne Haushaltsgeräte oder Unterhaltungselektronik.
- Beleuchtungstechnik: Insbesondere in LED-Modulen und deren Ansteuerung, wo eine effiziente und langlebige Verbindung erforderlich ist.
Die hohe Packungsdichte, die durch die Verwendung von SMD-Komponenten wie der 2060-802 ermöglicht wird, erlaubt die Entwicklung kleinerer, leichterer und leistungsfähigerer Geräte. Dies ist ein entscheidender Faktor in Märkten, die von Miniaturisierung und Energieeffizienz geprägt sind.
Qualität und Materialbeschaffenheit
Die herausragende Performance der WAGO 2060-802 SMD Leiterplattenklemme basiert maßgeblich auf der sorgfältigen Auswahl und Verarbeitung der verwendeten Materialien. Dies gewährleistet nicht nur die elektrische Leitfähigkeit und mechanische Stabilität, sondern auch die Langzeitbeständigkeit unter verschiedensten Einsatzbedingungen.
| Eigenschaft | Beschreibung |
|---|---|
| Anschlussart | SMD-Lötanschluss für Oberflächenmontage |
| Polzahl | 2-polig |
| Anschlusstechnik | WAGO CAGE CLAMP® |
| Gehäusematerial | Hochleistungs-Kunststoff (z.B. Polyamid), flammwidrig nach UL 94 V-0 |
| Leiterquerschnitt (starr) | 0,08 mm2 bis 0,33 mm2 |
| Leiterquerschnitt (flexibel) | 0,08 mm2 bis 0,33 mm2 |
| Nennspannung | Speziell für niedrige Spannungsbereiche ausgelegt, typischerweise bis 63 V AC/DC für solche Komponenten |
| Nennstrom | Abhängig von Leiterquerschnitt und Umgebungsbedingungen, typischerweise bis zu 4 A |
| Temperaturbereich | Einsatzfähig in einem breiten Temperaturbereich, z.B. -40 °C bis +105 °C (je nach Spezifikation des Kunststoffs und der Lötbarkeit) |
| Farbe | Standardmäßig oft in Schwarz oder Weiß für eine klare Kennzeichnung |
| Abmessungen (L x B x H) | Sehr kompakt, z.B. ca. 10 mm x 7 mm x 5 mm (kann je nach genauer Variante variieren) |
| Schutzart | Nicht direkt relevant für die Klemme selbst, aber die Gesamtanordnung muss entsprechende Schutzanforderungen erfüllen |
FAQ – Häufig gestellte Fragen zu WAGO 2060-802 – SMD Leiterplattenklemme 2-polig
Für welche Art von Anwendungen ist die WAGO 2060-802 besonders geeignet?
Die WAGO 2060-802 ist ideal für Anwendungen, die eine platzsparende und dennoch zuverlässige Verdrahtung auf SMD-bestückten Leiterplatten erfordern. Dazu gehören insbesondere die Automobilindustrie, Industrieautomation, Medizintechnik und hochintegrierte Konsumelektronik, bei denen höchste Anforderungen an Zuverlässigkeit und Miniaturisierung gestellt werden.
Was sind die Hauptvorteile der CAGE CLAMP® Technologie in dieser Klemme?
Die CAGE CLAMP® Technologie bietet eine werkzeuglose und extrem sichere Verbindung, die vibrationsbeständig, korrosionsfrei und wartungsfrei ist. Sie gewährleistet eine dauerhaft niedrige Übergangswiderstand und eine hohe mechanische Belastbarkeit der Verbindung.
Wie erfolgt die Montage der WAGO 2060-802 auf der Leiterplatte?
Die Montage erfolgt durch das Aufsetzen der Klemme auf die Leiterplatte und anschließendes Durchlaufen eines Reflow-Lötprozesses. Die Lötpins der Klemme verbinden sich dabei zuverlässig mit den entsprechenden Lötpads auf der Platine.
Welche Arten von Leitern können mit der WAGO 2060-802 angeschlossen werden?
Die Klemme ist für den Anschluss von ein- und mehradrigen sowie feindrähtigen Leitern mit oder ohne Aderendhülse geeignet. Der zulässige Leiterquerschnitt liegt typischerweise im Bereich von 0,08 mm2 bis 0,33 mm2.
Ist die WAGO 2060-802 für den Einsatz in rauen Umgebungen geeignet?
Ja, die Klemme ist aus hochwertigen, korrosionsbeständigen Materialien gefertigt und hat eine hohe thermische und chemische Beständigkeit, was sie für den Einsatz in anspruchsvollen Umgebungsbedingungen prädestiniert. Die genaue Eignung hängt jedoch von den spezifischen Umgebungsfaktoren und der Gesamtauslegung der Anwendung ab.
Wie unterscheidet sich die WAGO 2060-802 von herkömmlichen Stiftleisten für SMD?
Im Gegensatz zu vielen herkömmlichen SMD-Stiftleisten bietet die 2060-802 nicht nur eine reine Steckverbindung, sondern die bewährte und extrem zuverlässige CAGE CLAMP® Anschlusstechnik. Dies gewährleistet eine überlegene elektrische und mechanische Stabilität, insbesondere unter Vibration und Temperaturschwankungen.
Welche Zertifizierungen oder Normen erfüllt die WAGO 2060-802?
WAGO Produkte erfüllen in der Regel eine Vielzahl von internationalen Normen und Zertifizierungen, wie z.B. IEC, UL und VDE, die für elektrische Bauteile relevant sind. Spezifische Zertifikate sind auf Anfrage oder im technischen Datenblatt des Herstellers zu finden.
