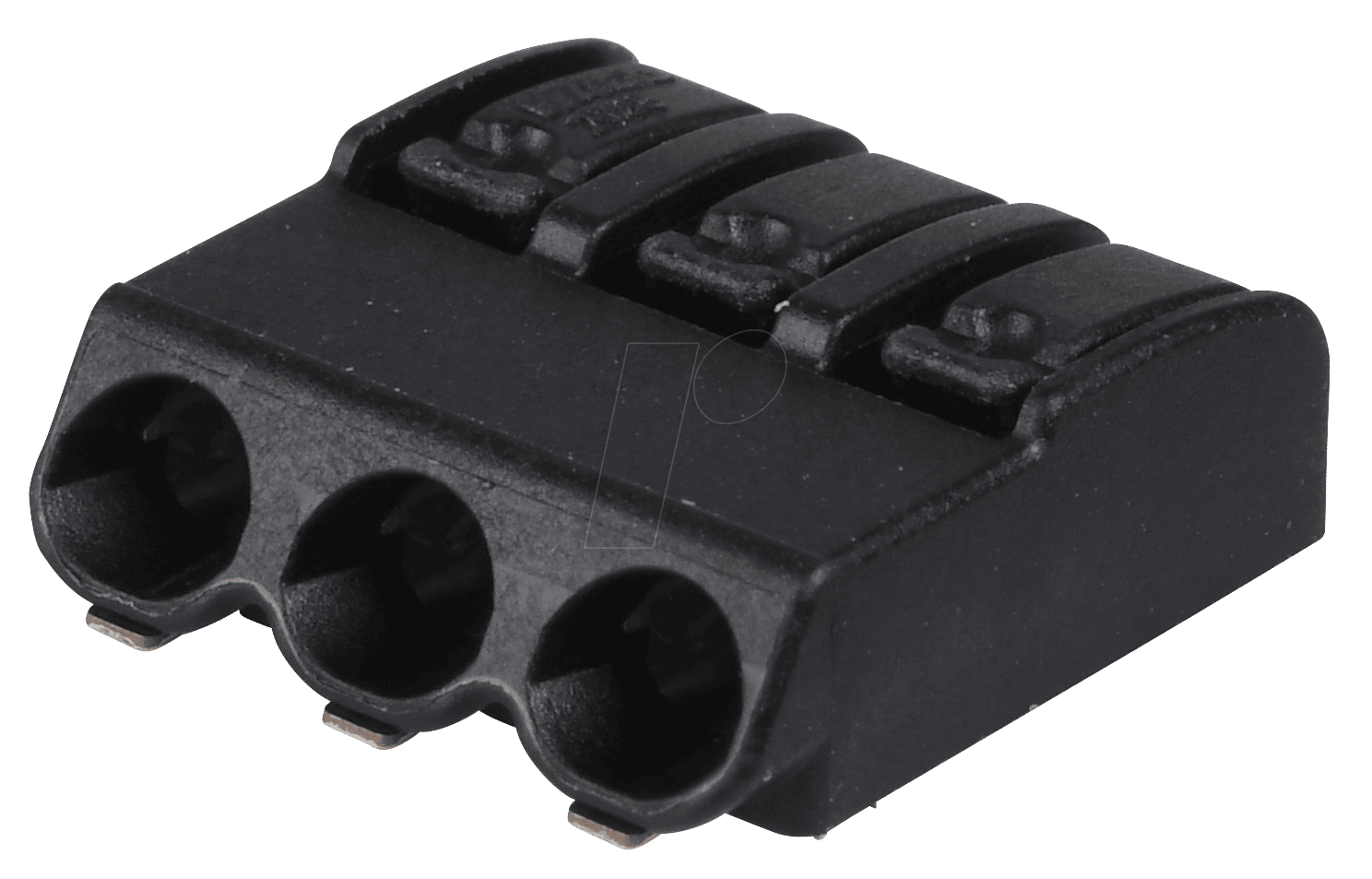

Maximale Präzision und Zuverlässigkeit für Ihre SMD-Schaltung: WAGO 2060-473 SMD-Leiterplattenklemme
Sie suchen nach einer robusten und präzisen Verbindungslösung für Ihre modernen SMD-bestückten Leiterplatten? Die WAGO 2060-473 SMD-Leiterplattenklemme mit einem Rastermaß von 4 mm und 3 Polen in Schwarz ist die ideale Wahl für Elektronikentwickler, PCB-Designer und Automatisierungstechniker, die höchste Ansprüche an Zuverlässigkeit, Effizienz und Platzersparnis stellen. Diese Klemme wurde entwickelt, um eine sichere und dauerhafte elektrische Verbindung in anspruchsvollen Umgebungen zu gewährleisten, wo Standardlösungen an ihre Grenzen stoßen.
Warum die WAGO 2060-473 Ihre überlegene Wahl ist
Im Vergleich zu herkömmlichen Lötverbindungen oder weniger spezialisierten Steckverbindern bietet die WAGO 2060-473 entscheidende Vorteile. Die bewährte CAGE CLAMP®-Anschlusstechnik von WAGO steht für werkzeuglose Verdrahtung, Vibrationssicherheit und konstante Anpresskraft über Jahre hinweg. Dies eliminiert potenzielle Fehlerquellen, die bei manuellen Lötprozessen oder minderwertigen Steckverbindern auftreten können. Die kompakte Bauform mit einem Rastermaß von 4 mm ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was besonders in der Miniaturisierung elektronischer Geräte von unschätzbarem Wert ist. Die schwarze Farbgebung fügt sich zudem ästhetisch in viele Designs ein und kann zur Kennzeichnung bestimmter Stromkreise oder Funktionen genutzt werden.
Innovative Technologie für maximale Leistung
Die WAGO 2060-473 SMD-Leiterplattenklemme nutzt die patentierte CAGE CLAMP®-Federklemme, die eine einfache und sichere Aufnahme von flexiblen und starren Leitern mit Querschnitten von 0,2 mm² bis 0,75 mm² ermöglicht. Dieses breite Spektrum an Leiterquerschnitten macht die Klemme äußerst flexibel einsetzbar. Der Kontaktdruck wird durch die Federkraft konstant gehalten, unabhängig von Temperaturschwankungen oder Vibrationen, was eine dauerhaft sichere Verbindung gewährleistet. Die direkte Montage auf der SMD-Leiterplatte erfolgt über das Reflow-Lötverfahren, was eine hohe Automatisierung und Effizienz in der Fertigung ermöglicht und gleichzeitig die Lötstellenqualität optimiert.
Herausragende Vorteile der WAGO 2060-473
- Werkzeuglose Anschlussklemme: Schnelles und einfaches Verdrahten ohne Spezialwerkzeug, was den Montageprozess signifikant beschleunigt und Kosten senkt.
- Vibrationssicherheit: Die CAGE CLAMP®-Federklemme bietet eine außergewöhnliche Beständigkeit gegen Vibrationen, wodurch unerwünschte Unterbrechungen der elektrischen Verbindung vermieden werden. Dies ist entscheidend für Anwendungen in mobilen Geräten oder industriellen Umgebungen.
- Hohe Packungsdichte: Das geringe Rastermaß von 4 mm ermöglicht eine platzsparende Anordnung mehrerer Anschlüsse auf kleinstem Raum, ideal für kompakte Elektronikdesigns.
- Zuverlässige Kontaktgabe: Die konstante Anpresskraft der Feder sorgt für einen niederohmigen Kontakt über die gesamte Lebensdauer des Produkts, was Signalverluste minimiert und die Effizienz steigert.
- Geeignet für Reflow-Lötprozess: Die Konstruktion ist speziell für die Integration in automatisierte SMD-Fertigungslinien konzipiert, was die Effizienz und Reproduzierbarkeit des Lötprozesses erhöht.
- Breiter Leiterquerschnittsbereich: Unterstützt flexible und starre Leiter von 0,2 mm² bis 0,75 mm², was eine hohe Flexibilität bei der Auswahl der Leiter ermöglicht.
- Schwarze Farbgebung: Bietet eine diskrete Optik und kann zur visuellen Unterscheidung von Stromkreisen oder Funktionsbereichen genutzt werden.
- Hohe Beständigkeit: Gefertigt aus robusten Materialien, die Korrosion und mechanischer Beanspruchung widerstehen.
Detaillierte Produktdaten im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Artikelnummer | 2060-473 |
| Typ | SMD-Leiterplattenklemme |
| Rastermaß | 4 mm |
| Anzahl der Anschlüsse | 3 |
| Farbe | Schwarz |
| Anschlusstechnik | CAGE CLAMP®-Federklemme |
| Leiterquerschnitt (flexibel/starr) | 0,2 mm² bis 0,75 mm² |
| Nennspannung | 160 V (gemessen nach EN 60664) |
| Nennstrom | 10 A (gemessen nach EN 60664) |
| Montageart | SMD-Montage (Reflow-Lötverfahren) |
| Gehäusematerial | Hochtemperatur-Kunststoff (UL 94 V-0) für Lötprozesse |
| Temperaturbereich | -40 °C bis +105 °C |
| Verschmutzungsgrad | 2 |
| Schutzart | IP20 (nur bei gesteckter und gesicherter Verbindung) |
| Konformität | RoHS-konform |
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 2060-473 ist ein vielseitiges Bauteil, das sich für eine breite Palette von Anwendungen in der Elektronikentwicklung und -fertigung eignet. Sie findet ihren Einsatz in:
- Industrielle Automatisierung: Zur Verdrahtung von Sensoren, Aktoren und Steuergeräten in Schaltschränken und Steuerungen, wo Zuverlässigkeit unter rauen Bedingungen gefordert ist.
- Unterhaltungselektronik: In Geräten wie Hi-Fi-Anlagen, Fernsehern oder Haushaltsgeräten, wo eine kompakte und sichere Verbindung von Vorteil ist.
- Beleuchtungstechnik: Speziell in LED-Treibern und Leuchtensystemen, die eine effiziente und dauerhafte Stromversorgung erfordern.
- Mess- und Regeltechnik: In präzisen elektronischen Geräten, wo Signalintegrität und stabile Verbindungen essenziell sind.
- Telekommunikation: Für die Verdrahtung von Komponenten in Kommunikationsgeräten und Netzwerktechnik.
- Medizintechnik: In Geräten, bei denen höchste Zuverlässigkeit und Sicherheit unerlässlich sind.
Die Möglichkeit, die Klemme direkt auf der Leiterplatte zu reflow-löten, vereinfacht den Fertigungsprozess erheblich und ermöglicht eine automatische Bestückung der Leiterplatten. Dies reduziert die Fehleranfälligkeit und steigert die Produktionsgeschwindigkeit, was insbesondere bei Großserienfertigungen einen signifikanten Kostenvorteil darstellt.
FAQ – Häufig gestellte Fragen zu WAGO 2060-473 – SMD-Leiterplattenklemme, RM 4 mm, 3-pol, sw
Welche Leiterarten können mit der WAGO 2060-473 verbunden werden?
Die WAGO 2060-473 SMD-Leiterplattenklemme ist für die Aufnahme von flexiblen und starren Leitern mit einem Querschnitt von 0,2 mm² bis 0,75 mm² ausgelegt. Dies deckt eine breite Palette gängiger Leiterquerschnitte ab, die in der modernen Elektronik zum Einsatz kommen.
Wie erfolgt die Montage der Klemme auf der Leiterplatte?
Die Montage erfolgt durch das Reflow-Lötverfahren. Die Klemme wird auf die Leiterplatte platziert und anschließend im Reflow-Ofen verlötet. Dies ermöglicht eine vollautomatische und effiziente Bestückung im Rahmen einer SMD-Fertigungslinie.
Was bedeutet das Rastermaß von 4 mm?
Das Rastermaß von 4 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Anschlusspunkte auf der Leiterplatte an. Ein kleineres Rastermaß ermöglicht eine höhere Packungsdichte und somit kompaktere Schaltungen.
Ist die WAGO 2060-473 auch für hohe Vibrationen geeignet?
Ja, die CAGE CLAMP®-Anschlusstechnik von WAGO ist bekannt für ihre hohe Vibrationssicherheit. Die Federkraft sorgt für einen konstanten und sicheren Kontakt, selbst unter erschütterten Bedingungen.
Welche Nennspannung und welchen Nennstrom kann die Klemme verarbeiten?
Die WAGO 2060-473 ist für eine Nennspannung von 160 V und einen Nennstrom von 10 A ausgelegt, gemessen nach der Norm EN 60664. Diese Werte machen sie für eine Vielzahl von Stromversorgungsanwendungen geeignet.
Kann ich die Klemme wiederholt öffnen und schließen, um Leiter zu wechseln?
Die CAGE CLAMP®-Federklemme ist für den einmaligen Anschluss konzipiert. Nach dem Einstecken eines Leiters ist eine wiederholte Entnahme und erneute Verbindung nicht vorgesehen. Die Verdrahtung ist für eine dauerhafte Verbindung gedacht.
Ist die Klemme gegen Umwelteinflüsse wie Feuchtigkeit und Staub geschützt?
Die Klemme selbst bietet im unbestückten Zustand keinen Schutz gegen Umwelteinflüsse. Die Schutzart IP20 gilt erst für die Verbindung, nachdem Leiter sicher angeschlossen und die Klemme in ihrer vorgesehenen Anwendung verbaut wurde. Für extremere Umgebungen sind gegebenenfalls zusätzliche Schutzmaßnahmen erforderlich.
