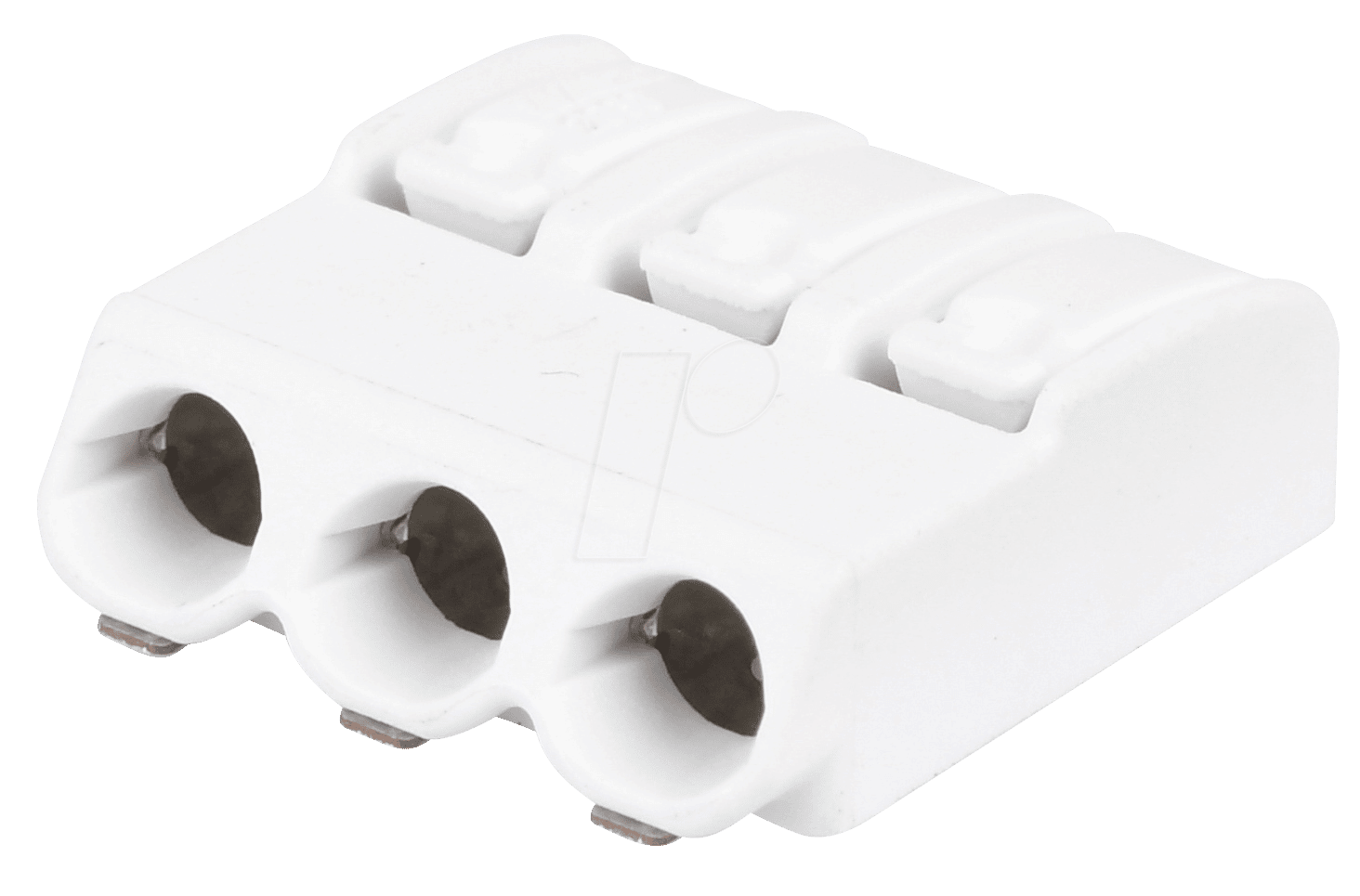

WAGO 2060-453 – Präzision und Zuverlässigkeit für Ihre SMD-Schaltungen
Wenn es um die sichere und effiziente Verbindung von Bauteilen auf Leiterplatten geht, stellt die WAGO 2060-453 SMD-Leiterplattenklemme die optimale Lösung dar. Diese 3-polige Klemme mit einem Rastermaß von 4 mm in strahlendem Weiß wurde speziell für anspruchsvolle Anwendungen in der Elektronikfertigung entwickelt und ermöglicht eine schnelle und werkzeuglose Montage, die Zeit und Kosten spart.
Optimale Verbindungstechnik für SMD-Anwendungen
Die Herausforderung bei der Bestückung von Leiterplatten liegt oft in der Notwendigkeit, eine dauerhaft sichere und elektrisch einwandfreie Verbindung zu gewährleisten. Insbesondere im Bereich der SMD-Technologie (Surface Mount Device) sind robuste und platzsparende Komponenten unerlässlich. Die WAGO 2060-453 adressiert genau diese Anforderungen durch ihre innovative Steckklemmentechnologie. Sie ersetzt herkömmliche Lötverbindungen, die anfällig für thermische Belastungen und mechanische Beanspruchungen sein können, durch eine sichere und zuverlässige CAGE CLAMP®-Anschlusstechnik. Dies reduziert nicht nur das Risiko von kalten Lötstellen, sondern ermöglicht auch eine deutlich höhere Verdrahtungsgeschwindigkeit.
Überlegene Vorteile der WAGO 2060-453
Die WAGO 2060-453 SMD-Leiterplattenklemme hebt sich durch eine Reihe von Merkmalen von Standardlösungen ab, die sie zur bevorzugten Wahl für professionelle Elektronikentwickler und Fertiger machen:
- Werkzeuglose Montage: Die integrierte CAGE CLAMP®-Anschlusstechnik ermöglicht das einfache und schnelle Einstecken von massiven und feindrähtigen Leitern ohne den Einsatz von Werkzeugen. Dies beschleunigt den Montageprozess signifikant und minimiert Fehlerquellen.
- Kompaktes Design: Mit einem Rastermaß von 4 mm ist die Klemme extrem platzsparend und fügt sich nahtlos in dichte SMD-Bestückungen ein. Dies ist entscheidend für die Miniaturisierung moderner elektronischer Geräte.
- Hohe Zuverlässigkeit: Die CAGE CLAMP®-Federkraft sorgt für eine dauerhaft sichere und vibrationsbeständige Kontaktierung, selbst unter rauen Umgebungsbedingungen. Dies minimiert Ausfallzeiten und erhöht die Lebensdauer der elektrischen Geräte.
- Vielseitigkeit im Leiterbereich: Die Klemme ist für einen definierten Leiterquerschnittsbereich ausgelegt, was eine präzise Anpassung an die Anforderungen der jeweiligen Schaltung ermöglicht.
- Thermische Stabilität: Hochwertige Kunststoffe und die Konstruktion der Klemme gewährleisten eine gute thermische Belastbarkeit, was für den Betrieb in elektronischen Geräten mit variierenden Temperaturen essenziell ist.
- Ästhetik und Kennzeichnung: Die weiße Farbgebung fügt sich dezent in viele Leiterplattenlayouts ein und erleichtert die optische Inspektion. Die Klemme ist zudem für eine klare Kennzeichnung ausgelegt, was die Nachverfolgbarkeit und Wartung vereinfacht.
Technische Spezifikationen im Detail
Die WAGO 2060-453 SMD-Leiterplattenklemme ist ein Meisterwerk der Ingenieurskunst, das auf Langlebigkeit und Performance ausgelegt ist. Jedes Detail wurde sorgfältig durchdacht, um den höchsten industriellen Standards gerecht zu werden.
| Eigenschaft | Detail |
|---|---|
| Produktname | WAGO 2060-453 – SMD-Leiterplattenklemme |
| Polanzahl | 3-polig |
| Rastermaß (Abstand der Anschlusspunkte) | 4 mm |
| Anschlusstechnik | CAGE CLAMP® (Federkraftklemme) |
| Geeignete Leiterquerschnitte | Spezifischer Bereich für massive und feindrähtige Leiter (Details siehe technische Dokumentation WAGO) |
| Nennspannung | Gemäß spezifischer Produktzulassung und Anwendung (typischerweise für niedrige bis mittlere Spannungen in Elektronikanwendungen) |
| Nennstrom | Gemäß spezifischer Produktzulassung und Anwendung (typischerweise für Anwendungen im niedrigen bis mittleren Strombereich) |
| Farbe | Weiß |
| Montageart | SMD (Surface Mount Device) – zum direkten Aufbringen auf die Leiterplatte mittels Reflow-Lötprozess |
| Material des Gehäuses | Hochtemperaturfähiger und flammgeschützter Kunststoff (UL 94 V-0 oder äquivalent), für sichere Isolation und Langlebigkeit. |
| Kontaktmaterial | Leiterkontakt aus Kupferlegierung, vernickelt oder verzinnt für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Umgebungstemperatur (Betrieb) | Ausgelegt für typische Temperaturbereiche elektronischer Geräte, üblicherweise von -40°C bis +105°C, abhängig von der spezifischen Variante und Anwendung. |
| Zulassungen | Entspricht relevanten Normen wie IEC, UL, CSA für elektrische Verbindungen in der Elektronik. |
| Einsatzmöglichkeiten | Automobilindustrie, industrielle Automatisierung, Medizintechnik, Konsumelektronik, Beleuchtungstechnik, Signal- und Datenübertragung. |
Maximale Effizienz durch intelligente Bauweise
Die WAGO 2060-453 ist mehr als nur eine Verbindungskomponente; sie ist ein integraler Bestandteil eines effizienten Fertigungsprozesses. Die 3-polige Ausführung ermöglicht die gleichzeitige Verdrahtung mehrerer Signale oder Strompfade auf kleinstem Raum. Das Rastermaß von 4 mm ist ein etablierter Standard, der eine hohe Packungsdichte auf der Leiterplatte erlaubt, ohne Kompromisse bei der Isolation oder der mechanischen Stabilität einzugehen. Die weiße Farbe dient nicht nur der Ästhetik, sondern unterstützt auch die visuelle Inspektion der Lötstellen und die Klarheit des Schaltungsdesigns.
Anwendungsbereiche: Wo Präzision zählt
Die WAGO 2060-453 SMD-Leiterplattenklemme findet breite Anwendung in diversen technologisch anspruchsvollen Bereichen:
- Industrielle Automatisierung: Zur Verdrahtung von Sensoren, Aktoren und Steuerungseinheiten in kompakten Automatisierungssystemen. Die Vibrationsfestigkeit ist hierbei ein entscheidender Vorteil.
- Automobilindustrie: In Steuergeräten und Modulen, wo Platzersparnis, Zuverlässigkeit und Beständigkeit gegen Umwelteinflüsse (Temperatur, Feuchtigkeit) von höchster Bedeutung sind.
- Beleuchtungstechnik (LED-Module): Zur einfachen und sicheren Anbindung von LED-Treibern und Modulen, auch in hochvolumigen Produktionslinien.
- Medizintechnik: In Geräten, bei denen höchste Zuverlässigkeit und die Einhaltung strengster Normen gefordert sind. Die einfache Montage reduziert zudem das Risiko von Anwendungsfehlern.
- Hausgeräte und Konsumelektronik: Zur platzsparenden und kosteneffizienten Verdrahtung von internen Komponenten.
- Signalverarbeitung: Zur sicheren Übertragung von Daten- und Steuersignalen in komplexen elektronischen Schaltungen.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu WAGO 2060-453 – SMD-Leiterplattenklemme, RM 4 mm, 3-pol, weiß
Was bedeutet „SMD“ im Kontext dieser Klemme?
SMD steht für „Surface Mount Device“. Dies bedeutet, dass die Klemme direkt auf die Oberfläche der Leiterplatte gelötet wird, anstatt durch Löcher gesteckt zu werden wie bei THT-Komponenten (Through-Hole Technology). Diese Methode ermöglicht dichtere Bestückungen und automatisiertes Bestücken.
Welche Vorteile bietet die CAGE CLAMP®-Anschlusstechnik gegenüber herkömmlichen Schraubklemmen?
Die CAGE CLAMP®-Technik bietet eine Federkraft, die sich nicht mit der Zeit lockert, im Gegensatz zu Schraubverbindungen, die thermischen Zyklen und Vibrationen unterliegen können. Dies sorgt für eine dauerhaft zuverlässige und wartungsfreie Verbindung. Zudem ist die Montage werkzeuglos und damit deutlich schneller und sicherer.
Ist diese Klemme für alle Arten von Leitern geeignet?
Die WAGO 2060-453 ist für die Aufnahme von massiven und feindrähtigen Leitern in einem definierten Querschnittsbereich ausgelegt. Es ist ratsam, die genauen Spezifikationen in der technischen Dokumentation von WAGO zu prüfen, um die Kompatibilität mit Ihren spezifischen Leiterquerschnitten sicherzustellen.
Welche Rolle spielt die Farbe Weiß bei dieser Klemme?
Die weiße Farbe ist primär eine Designentscheidung, die eine dezente Integration in verschiedene Leiterplattendesigns ermöglicht. Sie kann auch die visuelle Inspektion erleichtern, indem sie einen guten Kontrast zu den Lötstellen und anderen Bauteilen bietet.
Was ist das „Rastermaß“ und warum ist es wichtig?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten benachbarter Anschlusspunkte an. Bei 4 mm bedeutet dies, dass Sie bis zu 25 Anschlüsse pro Meter Leiterplattenbreite unterbringen können. Ein kleineres Rastermaß ermöglicht eine höhere Packungsdichte auf der Leiterplatte, was für die Miniaturisierung von elektronischen Geräten entscheidend ist.
Muss die Klemme vor dem Einsatz auf der Leiterplatte verlötet werden?
Ja, als SMD-Komponente wird die WAGO 2060-453 mittels eines Reflow-Lötprozesses direkt auf die Kupferflächen der Leiterplatte aufgebracht. Dies ist ein Standardverfahren in der modernen Leiterplattenbestückung.
Welche Umgebungsbedingungen kann die WAGO 2060-453 tolerieren?
Die Klemme ist aus hochwertigen, hochtemperaturfähigen und flammgeschützten Kunststoffen gefertigt und für den Einsatz in typischen Umgebungen elektronischer Geräte konzipiert. Die genauen Spezifikationen bezüglich Temperaturbereich und anderen Umwelteinflüssen finden Sie in den technischen Datenblättern von WAGO.
