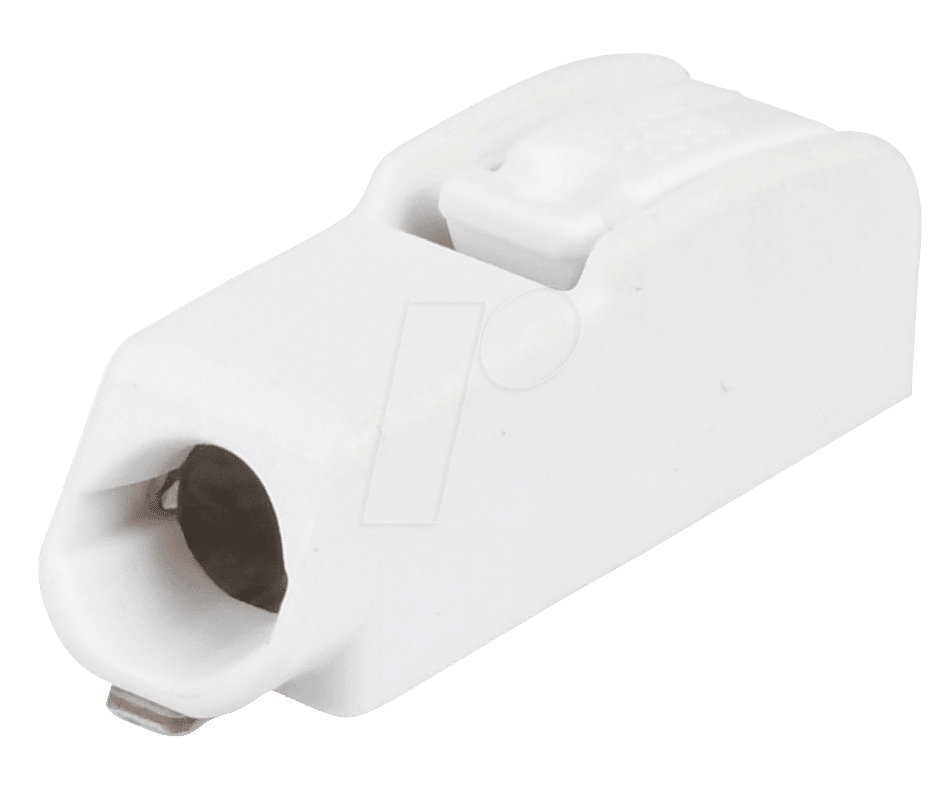

Präzise Verbindungen auf Ihrer Leiterplatte: WAGO 2060-451 – Die SMD-Klemme für höchste Ansprüche
Sie suchen nach einer zuverlässigen und effizienten Lösung für die elektrische Verbindung Ihrer SMD-Bauteile auf Leiterplatten? Die WAGO 2060-451 SMD-Leiterplattenklemme mit einem Rastermaß von 4 mm und einpoliger Ausführung in Weiß ist die Antwort für Entwickler und Fertiger, die Wert auf Präzision, Sicherheit und eine einfache Montage legen. Dieses Bauteil löst das Problem potenziell wackeliger Lötverbindungen und vereinfacht den Aufbau komplexer elektronischer Schaltungen erheblich, indem es eine sichere und wiederholbare Steckverbindung ermöglicht.
Überlegene Technologie für Ihre Elektronikentwicklung
Im Vergleich zu herkömmlichen Lötmethoden oder weniger spezialisierten Steckverbindern bietet die WAGO 2060-451 entscheidende Vorteile, die sie zur überlegenen Wahl machen. Die patentierte WAGO Klemmen-Technologie garantiert eine sichere und wartungsfreie Verbindung, die auch unter Vibrationen Bestand hat. Dies reduziert Ausfallzeiten und gewährleistet die Langlebigkeit Ihrer Produkte. Die einfache Handhabung spart wertvolle Zeit in der Produktion und Prototypenentwicklung, ohne Kompromisse bei der elektrischen Integrität einzugehen.
Technische Spezifikationen und Qualitätsmerkmale
Die WAGO 2060-451 ist mehr als nur eine einfache Klemme; sie ist ein präzise gefertigtes Bauteil, das höchsten Qualitätsstandards entspricht. Die Entwicklung und Fertigung by WAGO steht für deutsche Ingenieurskunst und Zuverlässigkeit.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Artikelnummer | 2060-451 |
| Produkttyp | SMD-Leiterplattenklemme |
| Rastermaß (RM) | 4 mm |
| Anzahl der Pole | 1-polig |
| Farbe | Weiß |
| Anschlussart | SMD (Surface Mount Device) |
| Max. Leiterquerschnitt (flexibel) | 0,2 mm² |
| Max. Leiterquerschnitt (starr) | 0,2 mm² |
| Nennspannung | Über 60 V (abhängig von spezifischer Anwendung und Isolationsabstand) |
| Nennstrom | Bis zu 10 A (abhängig von spezifischer Anwendung und Leiterquerschnitt) |
| Gehäusematerial | Hochtemperatur-Kunststoff, halogenfrei (UL94 V-0) |
| Kontaktmaterial | Kupferlegierung, verzinnt |
| Betriebstemperatur | -40 °C bis +105 °C |
| Montageart | Oberflächenmontage (SMD) |
| Anwendung | Anschluss von Drähten an Leiterplatten, Signalübertragung, Energieübertragung in Kleinverbrauchern, Beleuchtungstechnik, Sensorik |
| Schutzart | Entspricht den Anforderungen für IP-Schutz bei korrekter Anwendung und Einhausung |
Vorteile der WAGO 2060-451 im Überblick
- Effiziente Montage: Die SMD-Bauform ermöglicht die Verarbeitung im automatischen Bestückungsprozess (Pick-and-Place), was die Produktionskosten und Durchlaufzeiten signifikant reduziert.
- Sichere Verbindung: Die integrierte Federklemme von WAGO gewährleistet eine vibrationssichere und dauerhaft zuverlässige elektrische Verbindung, die sich nicht durch Wärmeausdehnung oder mechanische Belastung löst.
- Kompaktes Design: Mit einem Rastermaß von 4 mm bietet die Klemme eine hohe Packungsdichte auf der Leiterplatte, ideal für Anwendungen mit begrenztem Platzangebot.
- Hochwertige Materialien: Die Verwendung von halogenfreiem Hochtemperatur-Kunststoff und einer verzinnten Kupferlegierung sorgt für Langlebigkeit, hohe Temperaturbeständigkeit und Korrosionsschutz.
- Einfache Handhabung: Einmal auf der Leiterplatte montiert, ermöglicht die Klemme ein schnelles und werkzeugloses Stecken und Lösen von Anschlussdrähten, was die Fehlersuche und Wartung vereinfacht.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen in der Industrie, Automatisierung, Beleuchtungstechnik und Unterhaltungselektronik.
- Reduzierte Lötfehler: Eliminiert die Notwendigkeit komplexer Lötprozesse für die Drahtverbindung, was die Wahrscheinlichkeit von kalten Lötstellen oder anderen Lötfehlern minimiert.
- Hohe Strombelastbarkeit: Trotz der kompakten Bauform unterstützt die Klemme Nennströme, die für viele gängige Anwendungen ausreichend sind.
Maximale Anwendungsflexibilität für Ihre Projekte
Die WAGO 2060-451 ist eine Schlüsselkomponente für eine Vielzahl von elektronischen Anwendungen, bei denen eine zuverlässige und platzsparende Verbindung auf der Leiterplatte gefordert ist. Von der intelligenten Beleuchtung über Sensorik in der Automobilindustrie bis hin zu kompakten Messgeräten und IoT-Anwendungen – diese Klemme bietet die notwendige Performance und Zuverlässigkeit. Ihre weiße Farbgebung kann zudem zur besseren Sichtbarkeit und Differenzierung auf der Leiterplatte beitragen, insbesondere in Kombination mit anderen Komponenten.
Präzise Installation und Integration
Die Montage der WAGO 2060-451 erfolgt mittels Reflow-Lötprozess. Dies erlaubt eine vollautomatische Bestückung von Leiterplatten. Nach dem Lötvorgang können ein- oder mehrdrähtige Leiter bis zu einem Querschnitt von 0,2 mm² (AWG 24) einfach und werkzeuglos durch einfaches Einschieben verbunden werden. Ein integrierter Entriegelungsmechanismus ermöglicht zudem ein sauberes und unkompliziertes Trennen der Verbindung, falls Anpassungen oder Reparaturen notwendig werden. Dies gewährleistet eine hohe Flexibilität während des gesamten Lebenszyklus des Geräts.
Umweltverträglichkeit und Sicherheit
WAGO legt großen Wert auf Nachhaltigkeit und Produktsicherheit. Die 2060-451 ist aus halogenfreien Kunststoffen gefertigt, was im Brandfall die Entstehung toxischer und korrosiver Gase reduziert. Dies ist ein wichtiger Aspekt für die Sicherheit in industriellen Umgebungen und für die Umweltverträglichkeit des Endprodukts. Die Klemme erfüllt zudem relevante internationale Normen und Zertifizierungen, was ihre Eignung für globale Märkte unterstreicht.
FAQ – Häufig gestellte Fragen zu WAGO 2060-451 – SMD-Leiterplattenklemme, RM 4 mm, 1-pol, weiß
Kann die WAGO 2060-451 in automatisierten Fertigungslinien verwendet werden?
Ja, die WAGO 2060-451 ist speziell für die Oberflächenmontage (SMD) konzipiert und somit ideal für den Einsatz in automatisierten Pick-and-Place-Maschinen und Reflow-Lötprozessen geeignet. Dies ermöglicht eine schnelle und kosteneffiziente Massenproduktion.
Welche Leiterquerschnitte können mit dieser Klemme verbunden werden?
Die WAGO 2060-451 unterstützt sowohl ein- als auch mehrdrähtige Leiter mit Querschnitten von bis zu 0,2 mm². Dies entspricht in etwa AWG 24.
Ist die Verbindung wartungsfrei?
Ja, dank der integrierten WAGO Federklemmentechnologie ist die Verbindung vibrationssicher und wartungsfrei. Es sind keine Nachzieharbeiten erforderlich, was die Zuverlässigkeit über die gesamte Lebensdauer des Geräts gewährleistet.
Welche Temperaturbeständigkeit bietet die Klemme?
Die WAGO 2060-451 ist für einen Temperaturbereich von -40 °C bis +105 °C ausgelegt. Dies macht sie auch für anspruchsvolle Umgebungen geeignet.
Ist das Material der Klemme halogenfrei?
Ja, das Gehäuse der WAGO 2060-451 besteht aus halogenfreiem Hochtemperatur-Kunststoff (UL94 V-0). Dies ist ein wichtiger Aspekt für Sicherheit und Umweltverträglichkeit.
Wie wird ein Leiter in die Klemme eingeführt?
Die Verbindung erfolgt werkzeuglos durch einfaches Einschieben des abisolierten Leiters in die dafür vorgesehene Öffnung der Klemme. Ein leichter Druck genügt, um die sichere Kontaktierung herzustellen.
Kann die Verbindung der WAGO 2060-451 wieder gelöst werden?
Ja, die Verbindung kann bei Bedarf einfach und ohne Beschädigung des Leiters oder der Klemme durch Betätigen des integrierten Entriegelungsmechanismus gelöst werden. Dies erleichtert Reparaturen und Änderungen am Schaltungsdesign.
