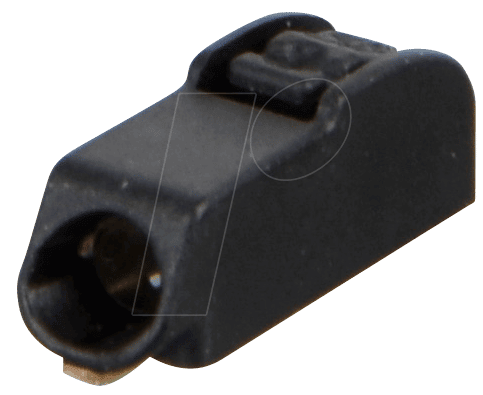

Optimale Verbindung für Ihre SMD-Projekte: Die WAGO 2060-421 Leiterplattenklemme
Für anspruchsvolle Entwickler und Elektronikprofis, die eine zuverlässige und effiziente Verbindungslösung für ihre SMD-Projekte suchen, stellt die WAGO 2060-421 eine herausragende Wahl dar. Diese einpolige SMD-Leiterplattenklemme vereinfacht den Prozess der elektrischen Verbindung auf kleinstem Raum erheblich und eliminiert die Notwendigkeit komplexer Lötverfahren, die bei herkömmlichen Methoden oft zu Ausfallrisiken führen können.
Präzision und Zuverlässigkeit auf kleinstem Raum
Die WAGO 2060-421 SMD-Leiterplattenklemme wurde speziell für die direkte Montage auf Leiterplatten entwickelt und bietet eine kompakte, sichere und wiederholbare Verbindungslösung. Sie adressiert die wachsende Nachfrage nach miniaturisierten Elektronikkomponenten, bei denen Platzersparnis und höchste Zuverlässigkeit gleichermaßen entscheidend sind. Im Gegensatz zu herkömmlichen Lötverbindungen, die anfällig für thermische Belastungen und mechanische Beanspruchung sind, gewährleistet die patentierte Federklemmentechnologie von WAGO eine dauerhaft sichere elektrische Verbindung, die auch unter rauen Umgebungsbedingungen Bestand hat.
Herausragende Vorteile der WAGO 2060-421
- Werkzeuglose Verdrahtung: Die innovative Push-in-Anschlusstechnik von WAGO ermöglicht ein schnelles und einfaches Stecken von massiven und feindrähtigen Leitern ohne Werkzeug. Dies spart signifikant Zeit und reduziert das Risiko von Bedienfehlern während der Montage.
- Kompaktes SMD-Design: Speziell für die Oberflächenmontage (SMD) konzipiert, passt sich die Klemme nahtlos in moderne Leiterplattenlayouts ein. Ihre geringe Bauhöhe minimiert den Platzbedarf und unterstützt die Entwicklung ultraflacher elektronischer Geräte.
- Hohe Stromtragfähigkeit: Trotz ihrer kompakten Abmessungen bietet die 2060-421 eine bemerkenswerte Stromtragfähigkeit, die für viele gängige Anwendungen im Bereich der Leistungselektronik und Signalübertragung mehr als ausreichend ist.
- Vibrationssicherheit: Die federbasierte Klemmkraft sorgt für eine konstante und zuverlässige Verbindung, die auch bei starken Vibrationen oder mechanischen Belastungen nicht nachlässt. Dies ist ein kritischer Vorteil gegenüber Lötverbindungen, die bei Erschütterungen brechen können.
- Wiederholbare Verbindungsqualität: Jede Verbindung mit der WAGO 2060-421 ist konsistent und reproduzierbar, was die Qualitätskontrolle vereinfacht und die Zuverlässigkeit Ihrer Endprodukte erhöht.
- Erleichterte Wartung und Fehlersuche: Das werkzeuglose Demontieren von Leitern ermöglicht eine einfache und schnelle Austauschbarkeit von Komponenten, was die Wartung und Fehlersuche erheblich vereinfacht und die Ausfallzeiten reduziert.
- Hohe Temperaturbeständigkeit: Das verwendete Gehäusematerial ist auf Langlebigkeit und Beständigkeit gegenüber erhöhten Betriebstemperaturen ausgelegt, was die Einsatzfähigkeit in anspruchsvollen Umgebungen sicherstellt.
Technische Spezifikationen und Leistungsmerkmale
Die WAGO 2060-421 SMD-Leiterplattenklemme zeichnet sich durch eine Reihe von technischen Merkmalen aus, die sie zu einer überlegenen Wahl für professionelle Anwendungen machen. Die präzise gefertigte Konstruktion und die Auswahl hochwertiger Materialien gewährleisten eine dauerhafte und zuverlässige Leistung über die gesamte Lebensdauer Ihrer elektronischen Systeme.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 2060-421 – SMD Leiterplattenklemme 1-polig |
| Anschlusstechnik | Push-in-Anschlusstechnik für massive und feindrähtige Leiter |
| Anzahl der Anschlüsse | 1-polig |
| Montageart | SMD (Surface Mount Device) |
| Leiterquerschnitt (massiv) | 0,2 mm² bis 1,5 mm² |
| Leiterquerschnitt (feindrähtig) | 0,2 mm² bis 1,5 mm² |
| Nennspannung | Bis zu 320 V (je nach spezifischer Anwendung und Prüfzertifizierung) |
| Nennstrom | Bis zu 14 A (abhängig vom Leiterquerschnitt und der Umgebungstemperatur) |
| Isolationsmaterial | Hochtemperatur-Kunststoff (thermisch stabil, halogenfrei und schwer entflammbar) |
| Kontaktmaterial | Federstahl, vernickelt (korrosionsbeständig und leitfähig) |
| Betriebstemperatur | Bis zu +105 °C |
| Abmessungen (L x B x H) | Kompakte Bauform zur Maximierung der Packungsdichte auf der Leiterplatte |
| Zulassungen | Konformität mit relevanten Normen wie IEC 60664-1, UL, VDE (Details variieren je nach Ausführung und Region) |
| Farbe | Anthrazit (Standard) oder auf Anfrage |
Anwendungsbereiche: Wo die WAGO 2060-421 glänzt
Die Vielseitigkeit der WAGO 2060-421 SMD-Leiterplattenklemme eröffnet zahlreiche Möglichkeiten in der modernen Elektronikentwicklung. Ihre Robustheit, kompakte Bauweise und einfache Handhabung machen sie zur idealen Lösung für eine breite Palette von Applikationen.
- Industrielle Automatisierung: Einsatz in Steuerungs- und Regelungssystemen, Sensorik und Aktorik, wo schnelle und zuverlässige Verbindungen auf engstem Raum erforderlich sind.
- Medizintechnik: Ideal für die miniaturisierten Geräte und komplexen Schaltungen in medizinischen Instrumenten, bei denen höchste Zuverlässigkeit und Hygiene eine Rolle spielen.
- Automobilindustrie: Perfekt geeignet für die Verkabelung von Steuergeräten, Beleuchtungssystemen und Sensoren in Fahrzeugen, die hohen Beanspruchungen ausgesetzt sind.
- Verbraucherelektronik: Verwendung in Haushaltsgeräten, Unterhaltungselektronik und Wearables, wo Platzersparnis und effiziente Fertigungsprozesse im Vordergrund stehen.
- Beleuchtungstechnik: Ermöglicht die einfache und sichere Integration von LED-Treibern und Steuerungskomponenten in moderne Lichtsysteme.
- IoT-Geräte: Unterstützt die Entwicklung kompakter und energieeffizienter Geräte für das Internet der Dinge, bei denen jede Komponente optimiert sein muss.
Häufig gestellte Fragen (FAQ) zu WAGO 2060-421 – SMD Leiterplattenklemme 1-polig
Was sind die Hauptvorteile der WAGO 2060-421 gegenüber traditionellen Lötverbindungen?
Die WAGO 2060-421 bietet eine werkzeuglose Montage, die deutlich schneller und fehlerunanfälliger ist als das Löten. Zudem sorgt die federbasierte Klemmung für eine vibrationssichere und dauerhaft zuverlässige Verbindung, die nicht durch thermische Belastung oder mechanische Beanspruchung beeinträchtigt wird, wie es bei Lötstellen der Fall sein kann. Dies reduziert das Ausfallrisiko und vereinfacht die Wartung.
Für welche Leiterquerschnitte ist die WAGO 2060-421 geeignet?
Die Klemme ist für massive und feindrähtige Leiter mit Querschnitten von 0,2 mm² bis 1,5 mm² ausgelegt. Dies deckt einen breiten Bereich gängiger Anwendungen in der Elektronik ab.
Kann die WAGO 2060-421 auch in rauen Umgebungsbedingungen eingesetzt werden?
Ja, dank des robusten Gehäusematerials, das hohen Temperaturen standhält, und der zuverlässigen Klemmtechnologie, die Vibrationen sicher kompensiert, ist die WAGO 2060-421 auch für anspruchsvolle Umgebungen wie die industrielle Automatisierung oder die Automobilindustrie geeignet.
Ist die Montage der WAGO 2060-421 für eine automatische Bestückung (Pick-and-Place) optimiert?
Ja, das SMD-Design der WAGO 2060-421 ist speziell für die Oberflächenmontage konzipiert und somit ideal für den Einsatz in automatisierten Bestückungsprozessen. Die Klemme kann sicher und präzise von Pick-and-Place-Maschinen positioniert werden.
Welche maximale Stromstärke kann die WAGO 2060-421 sicher übertragen?
Die Nennstromstärke beträgt bis zu 14 Ampere, abhängig vom verwendeten Leiterquerschnitt und der zulässigen Betriebstemperatur. Dies ist für viele gängige Anwendungen im Bereich der Leistungselektronik und Signalübertragung ausreichend.
Wie wird ein Leiter aus der Klemme wieder entfernt?
Die Leiterentfernung ist ebenfalls werkzeuglos möglich. Durch einfaches Ziehen am Leiter löst sich die Klemmung. Dies vereinfacht den Austausch von Komponenten oder das Korrigieren von Verdrahtungsfehlern erheblich.
Gibt es die WAGO 2060-421 in verschiedenen Farben?
Standardmäßig ist die Klemme in Anthrazit erhältlich. Für spezielle Anforderungen oder Serienfertigungen sind auf Anfrage möglicherweise auch andere Farben verfügbar.
